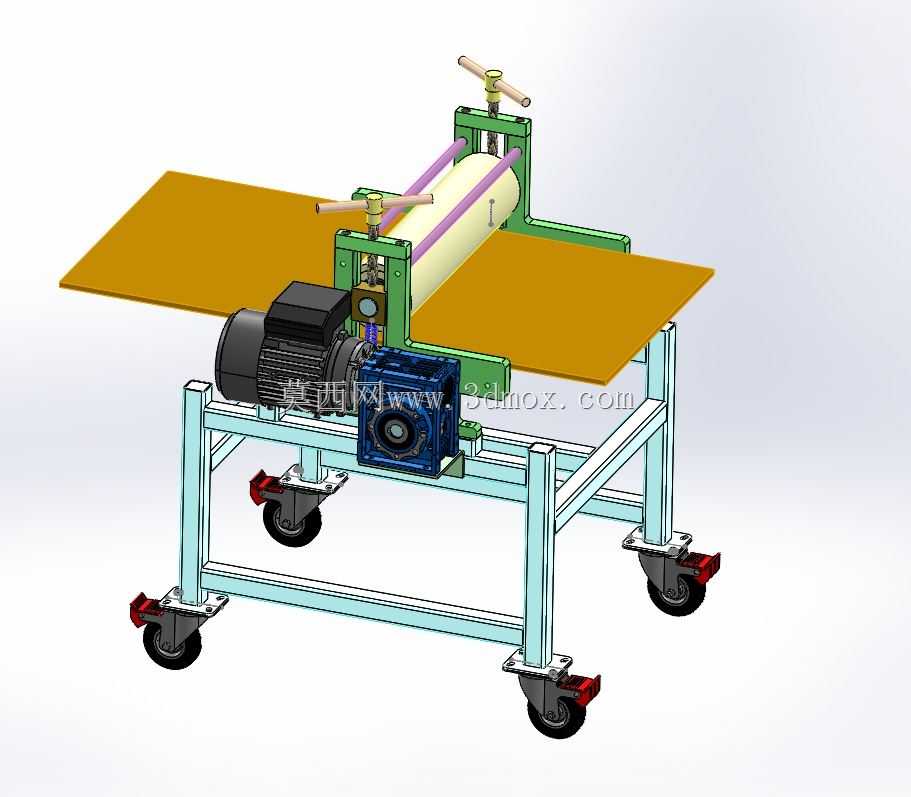

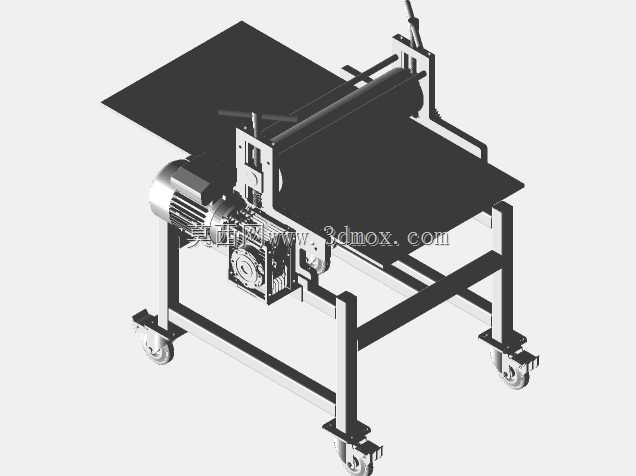

带移动脚轮的双辊压合蚀刻送料设备

该款辊压式蚀刻配套设备主要应用于PCB线路板制造、金属铭牌蚀刻、精密五金表面处理等生产场景，作为蚀刻工序前的板材整平压合、感光膜覆合送料单元使用，能够在板材进入蚀刻喷淋段前，完成待加工板材与保护膜、感光干膜的紧密压合，同时将翘曲的金属板材、覆铜板整平输送，避免因板材翘曲、膜层贴合不牢导致的蚀刻液渗入、线路蚀刻偏差、成品良率下降等问题，是中小型蚀刻生产线前端预处理环节的核心配套设备。设备采用双金属辊对压结构，上辊配备手轮式压力调节机构，操作人员可根据待加工板材的厚度、材质硬度以及膜层贴合的压力需求，手动旋转调节手轮调整两辊之间的间隙与压合力度，适配0.1mm到5mm厚度范围内的金属板材、覆铜板、柔性线路板基材的压合作业，压合过程中辊面匀速转动带动板材平稳向前输送，不会对板材表面造成划伤、压痕等外观损伤。设备的动力单元采用减速电机直连驱动下辊的传动方案，减速电机能够输出低转速大扭矩的动力，保证辊面转动平稳无卡顿，输送速度可通过配套的调速模块根据生产线节拍灵活调整，与后续蚀刻段的输送速度保持同步，避免出现板材堆积、拉扯断料的情况。设备机架采用轻质方管焊接成型，整体框架做了防锈喷涂处理，底部安装四个带刹车的万向脚轮，既可以根据生产线布局调整灵活移动设备位置，调整到位后踩下刹车即可将设备牢牢固定，无需额外做地脚安装固定，适配小批量多品种的柔性生产车间快速换线需求。设备的整体安装边界紧凑，长度方向适配常规1.2米幅宽板材的输送需求，宽度方向不超过0.8米，高度方向可通过调节脚轮安装座微调整体水平，能够直接对接现有蚀刻生产线的进料端，不需要对原有生产线做大规模改造即可快速投入使用。上辊两端采用滑动轴承座安装结构，日常维护时只需松开两侧的固定螺丝即可快速拆下上辊，清理辊面残留的胶渍、金属碎屑，设备整体结构简单可靠，没有复杂的电控与液压元件，日常维护成本低，适合中小型蚀刻加工企业、五金标牌加工厂、线路板打样车间使用，能够有效提升板材覆膜、整平工序的作业效率，降低人工手动压合的劳动强度，保证压合力度均匀一致，提升后续蚀刻工序的成品良率。
