ArduinoMega开发控制板结构设计

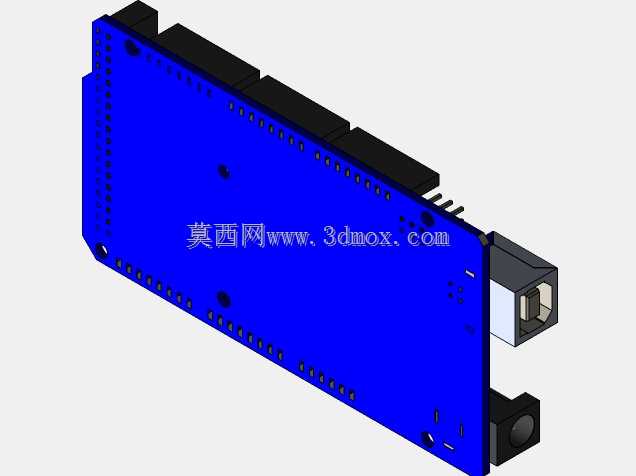

这款Arduino Mega开发控制板的三维结构设计，围绕嵌入式开发场景的实际使用需求展开，覆盖创客项目开发、工业小设备控制、教学实验演示、智能硬件原型验证等多个应用场景，是开源硬件领域应用极广的核心控制载体，能够为各类小型自动化装置、创意电子作品、传感数据采集系统提供稳定的控制核心支撑。从实际用途来看，该控制板可对接数十路数字IO接口与模拟输入接口，能够同时连接多类传感器、执行器、通讯模块，完成信号采集、逻辑运算、指令输出的全流程控制，既可以作为独立控制器运行预设程序，也可以通过USB接口与上位机通讯实现数据交互，适配智能小车、环境监测节点、小型机械臂控制、互动艺术装置等各类项目的控制需求。在功能特性的结构适配设计上，模型完整还原了板载的USB-B型接口、电源输入接口、排针排布区域、复位按键位置、固定安装孔位，所有接口的位置与突出高度都按照实际硬件的尺寸比例还原，能够满足结构装配阶段的干涉检查需求，避免外壳设计、支架安装过程中出现接口遮挡、部件碰撞的问题。设计思路上优先考虑实际装配的兼容性，板体采用规整的矩形轮廓，边缘做了细微的圆角处理避免锐边，所有外接接口都布置在板体的侧边区域，排针统一沿板体长边两侧排布，既方便外接杜邦线连接，也预留了足够的接线操作空间，板体四角的安装孔位位置经过校准，能够匹配通用的开发板固定支架、亚克力外壳的安装尺寸，用户在做整机结构设计时可以直接调用该模型完成装配，不需要反复核对孔位偏差。外形尺寸与安装边界方面，模型严格还原了实体板的长宽厚比例，板体厚度匹配常规PCB板加元件的总高度，板上最高的元件为USB接口与电源接口部分，排针的高度、接口的突出长度都做了精准还原，安装时仅需要预留板体长宽方向的固定空间，以及侧边接口的接线操作空间即可，不需要额外预留多余的避让尺寸，能够帮助开发者在结构设计阶段快速完成控制板部分的布局规划，减少后期打样装配时的尺寸适配问题，提升原型开发的整体效率。
