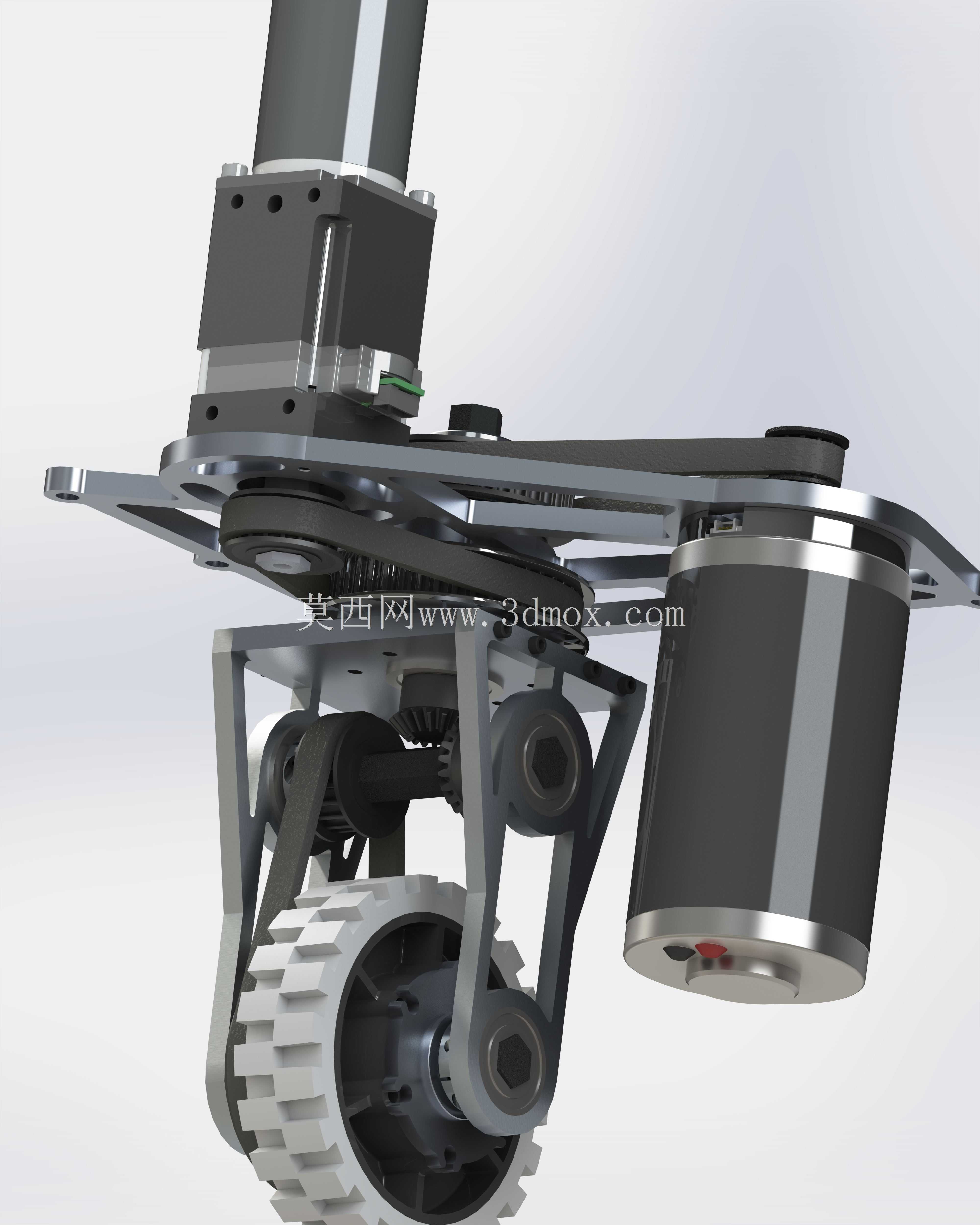

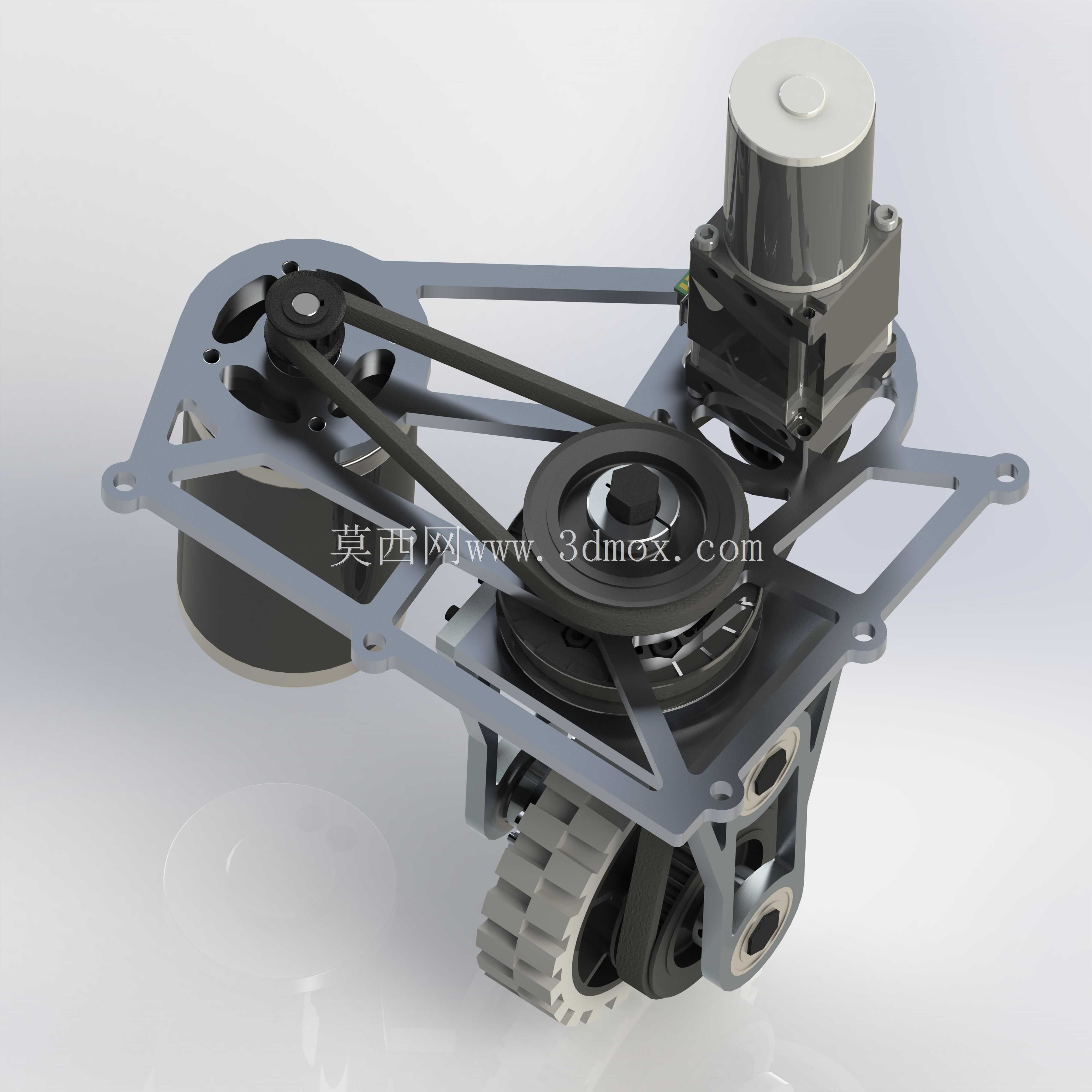

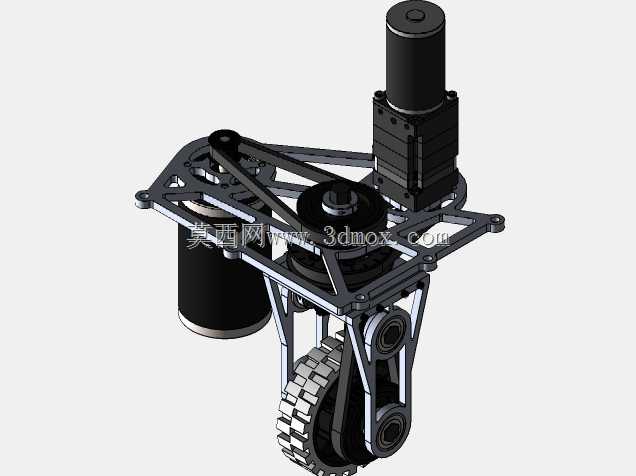

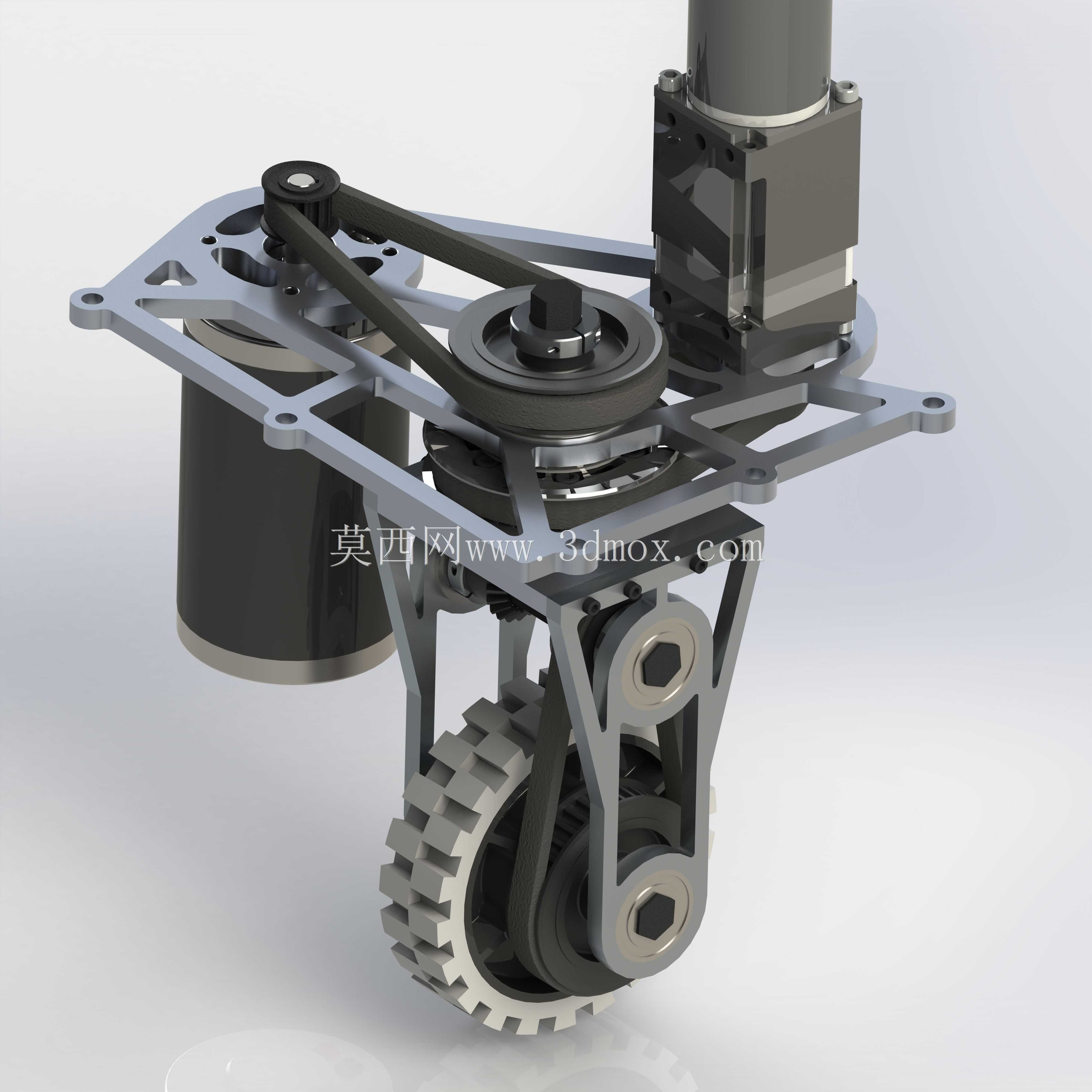

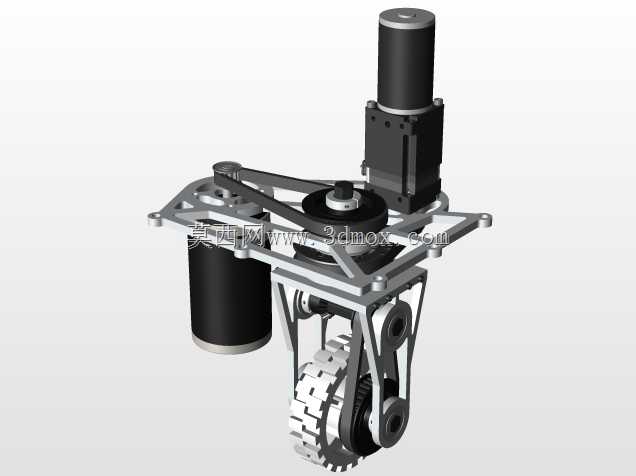

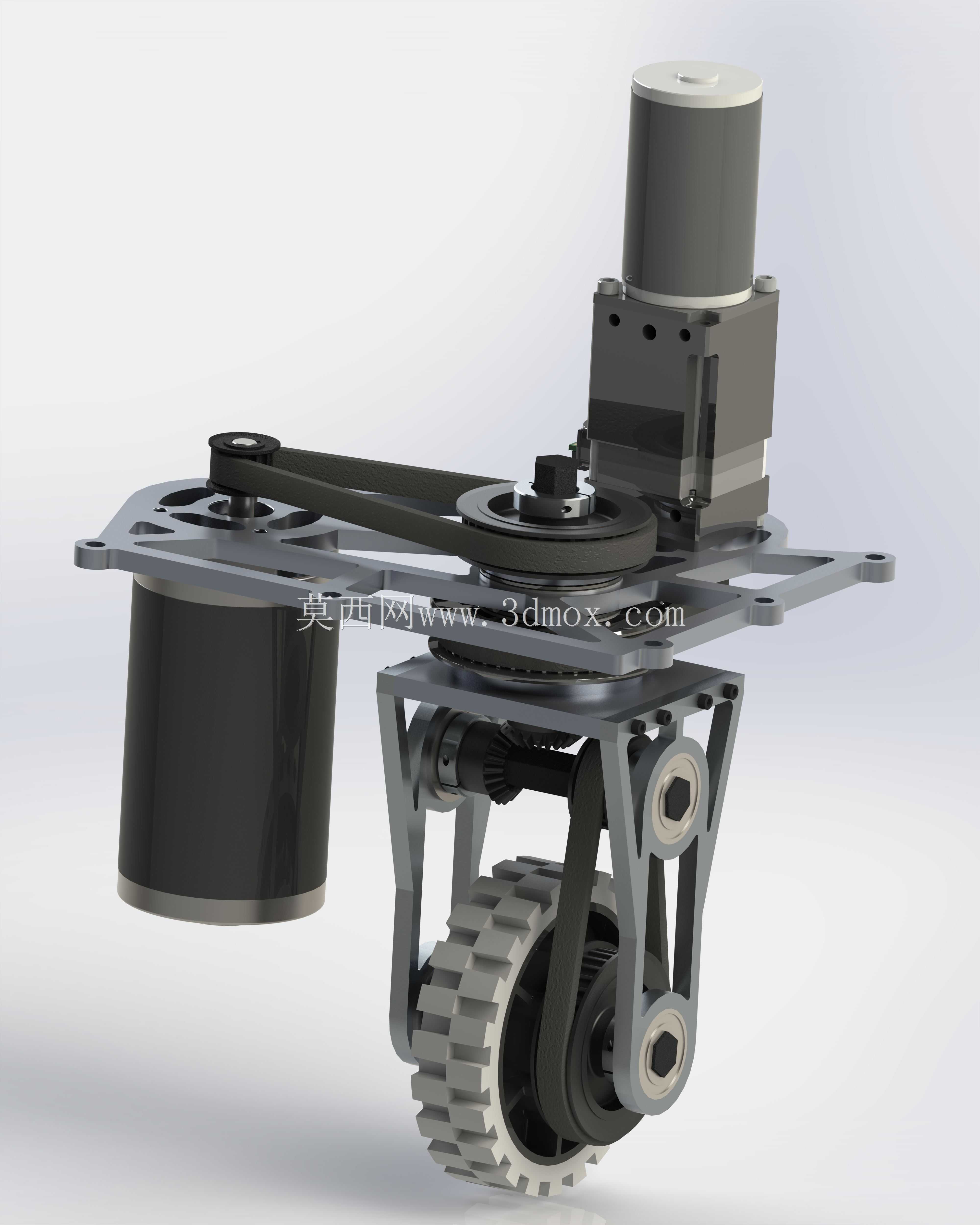

FRC竞赛用转向式驱动轮组结构设计

该轮组结构专为FRC机器人竞赛场景开发，是集成行走驱动与转向功能的一体化动力模块，可直接作为竞赛机器人的底盘行走单元使用，适配各类需要全向移动、灵活转向的竞技机器人作业需求，能够在赛场复杂对抗环境下完成快速行进、精准转向、急停变向等动作，为机器人提供稳定可靠的行走动力输出与转向控制能力。在功能特性上，该模块采用双动力独立布局设计，行走动力与转向动力分别由独立动力单元提供，通过同步带传动结构分别传递动力至行走轮与转向回转机构，传动路径清晰，动力损耗低，可实现轮组的连续回转转向与行进速度的独立调控，无需额外设置复杂的差速转向结构即可完成小半径转向甚至原地转向动作，大幅提升机器人在狭窄赛场区域内的机动灵活性。模块整体采用镂空式安装基板设计，在保证结构强度的前提下尽可能降低自身重量，基板预留多组标准化安装孔位，可直接与不同规格的机器人底盘框架进行固定连接，安装适配性强。轮组采用带防滑齿纹的橡胶行走轮，轮面齿纹可提升与赛场地面的抓附力，避免急加速、急转向过程中出现打滑问题，保障动力输出的有效性。转向回转部分采用轴承支撑结构，可承受行走过程中产生的径向与轴向载荷，提升转向动作的顺滑度与结构耐用性，能够承受竞赛过程中的碰撞、冲击载荷，避免结构变形失效。在设计思路上，该模块优先考虑轻量化与易维护性，所有传动部件均采用外露式布局，无需拆解整体结构即可完成同步带张紧度调整、易损件更换等维护操作，各零部件采用标准化紧固件连接，备件替换成本低，可快速完成赛场应急维修。模块的安装边界经过优化，整体结构紧凑，横向与纵向安装尺寸适配主流竞赛机器人的底盘安装空间，轮组的离地间隙经过合理设定，可顺利通过赛场内的坡道、障碍等地形，不会出现底盘剐蹭、卡滞问题。行走传动与转向传动的同步带轮采用匹配的齿数比设计，可实现较高的行进速度与灵敏的转向响应，兼顾直线行进的速度需求与转向动作的精准性，能够满足竞赛场景下机器人快速机动、灵活走位的使用要求，整体结构在重量、强度、性能之间实现了较好的平衡，适配竞技类移动机器人的开发使用需求。
