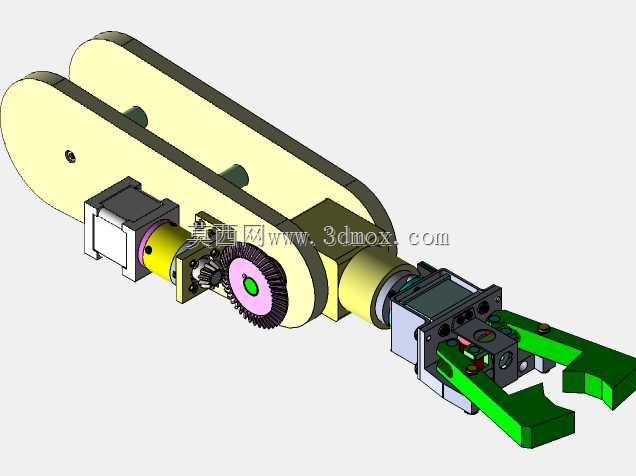

带夹爪的多自由度机械手腕部传动结构

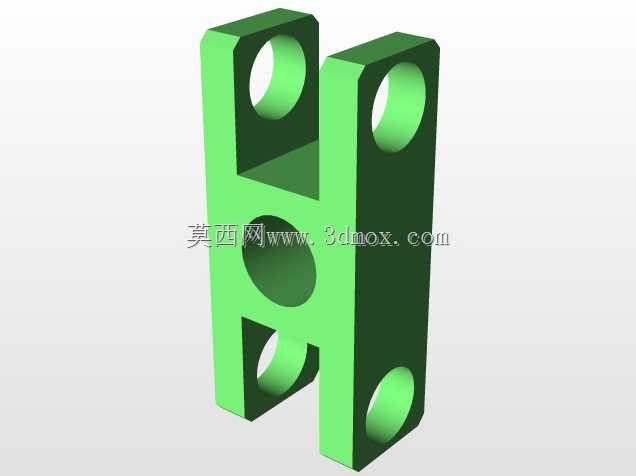

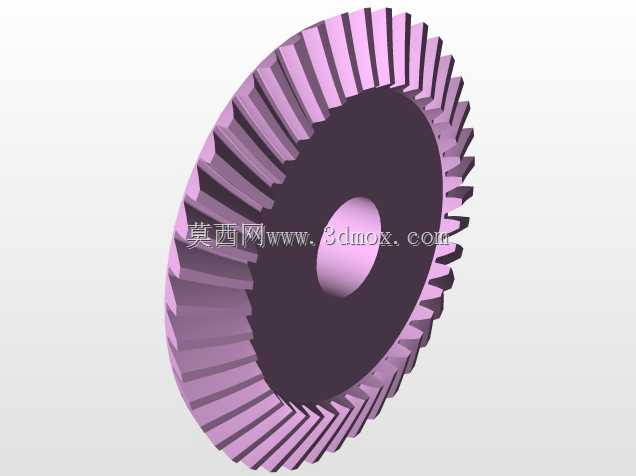

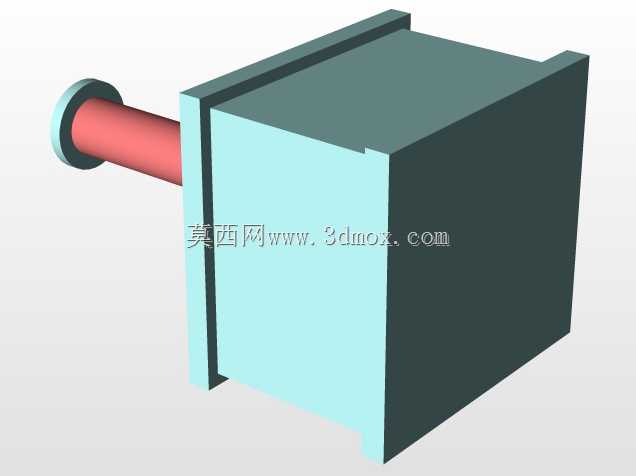

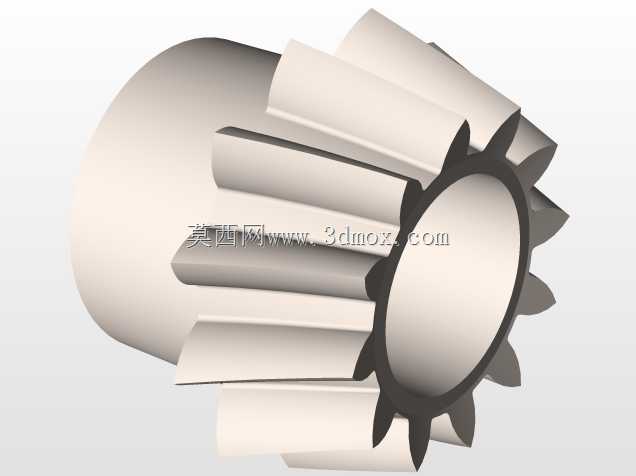

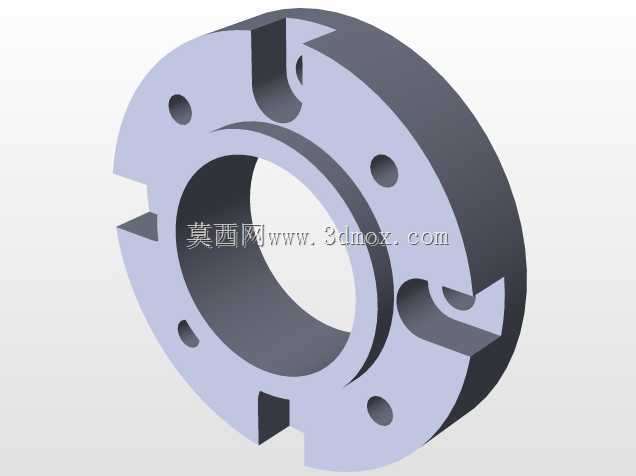

该结构为工业机械臂配套的腕部执行端总成，主要应用在轻载搬运、精密装配、小件分拣类工业作业场景中，承担机械臂末端姿态调整与工件夹持的核心功能，可适配桌面级小型机械臂、教学实训机器人、轻型分拣工作站等多种设备的末端安装需求，能够在狭小作业空间内完成腕部回转、摆角调整与夹爪开合的复合动作，满足3C电子小件装配、实验室样本转运、轻工产品分拣等场景的作业精度要求。从功能特性来看，该腕部结构集成了两组独立的动力输入单元，分别对应腕部关节的姿态调整与末端夹爪的开合驱动，通过锥齿轮啮合传动实现动力的转向传递，将沿臂身轴向布置的动力输出转换为腕部的回转摆角动力，传动路径紧凑，传动间隙小，能够保证末端姿态调整的重复定位精度；末端夹爪采用平行双指开合结构，夹持接触面做了加宽处理，可适配不同外形的小型工件夹持，夹持力可通过动力输入参数进行调整，避免夹伤易损工件。在设计思路上，该结构优先考虑了腕部的轻量化与传动刚性平衡，主体支撑臂采用分体式夹板结构，既能够为内部传动齿轮、动力单元提供稳定的安装定位，又可通过夹板间的空腔容纳传动部件，大幅压缩腕部的整体外形尺寸，减少末端负载的转动惯量，提升机械臂运动的响应速度；传动齿轮组采用直齿锥齿轮配合圆柱齿轮的组合传动方案，加工装配难度低，传动效率高，日常维护时仅需定期检查齿轮啮合间隙即可，无需复杂的调校作业。从安装边界来看，该腕部结构的输入端设置有标准的连接法兰，可与对应规格的机械臂臂杆端面直接对接，动力线路与传动接口均沿臂身轴向布置，不会与周边设备产生运动干涉；腕部整体径向尺寸控制在较小范围内，摆角运动时的外轮廓回转半径小，可在密集排布的工位间灵活穿行，不会与周边工装、输送线产生碰撞；末端夹爪的开合行程覆盖常见小型工件的尺寸范围，无需额外更换夹爪即可适配多规格小件的作业需求，夹爪端部预留有工装安装孔位，可根据作业场景更换硅胶垫、磁吸头、吸盘等不同的执行端头，拓展腕部的作业适配能力。
