带轮配重式木质投石机结构设计

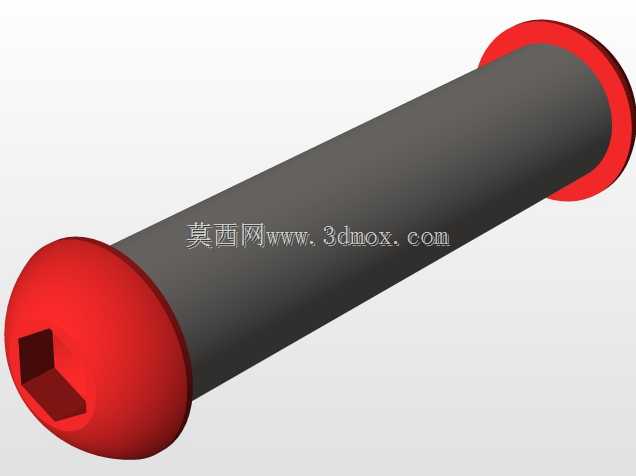

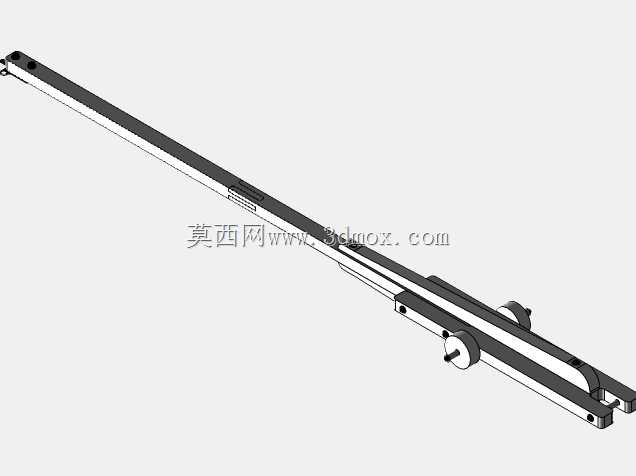

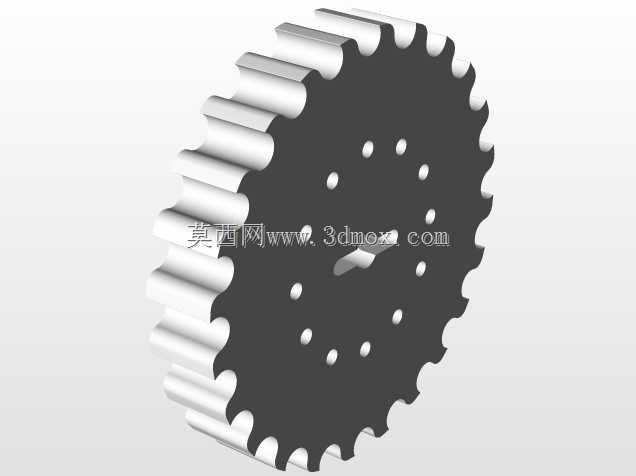

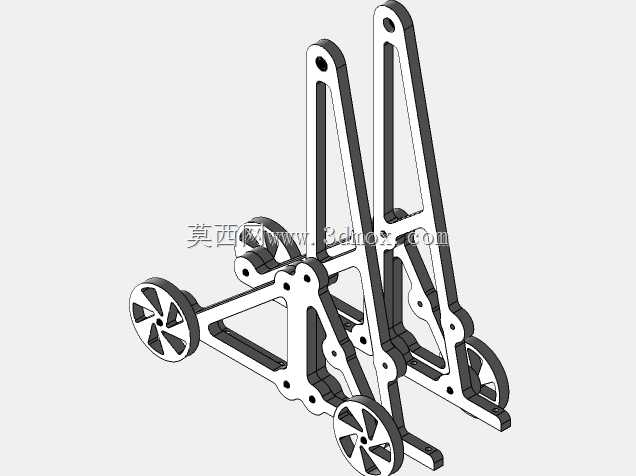

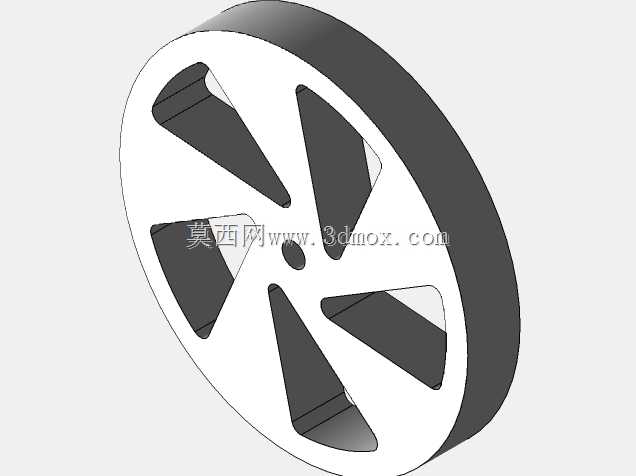

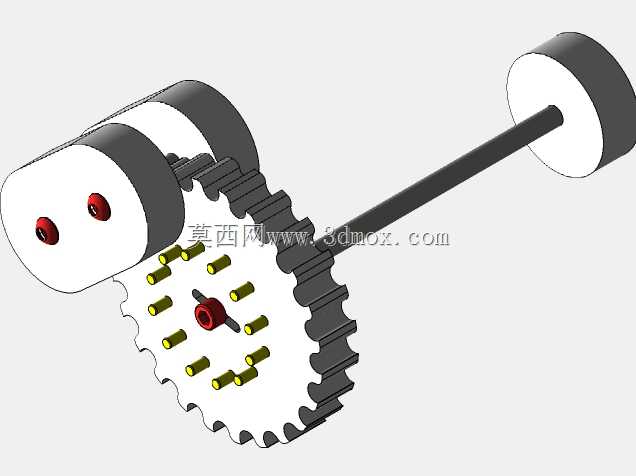

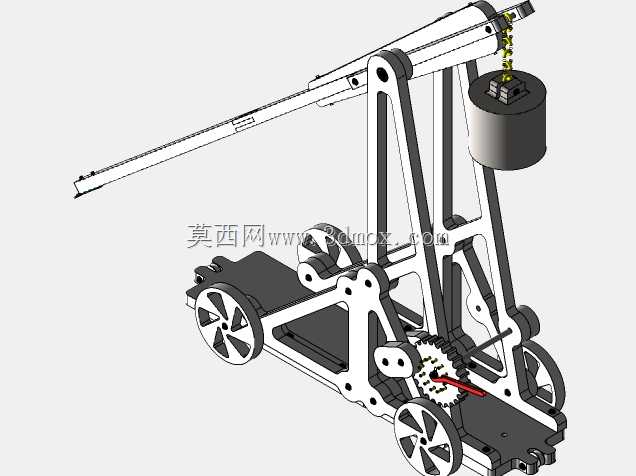

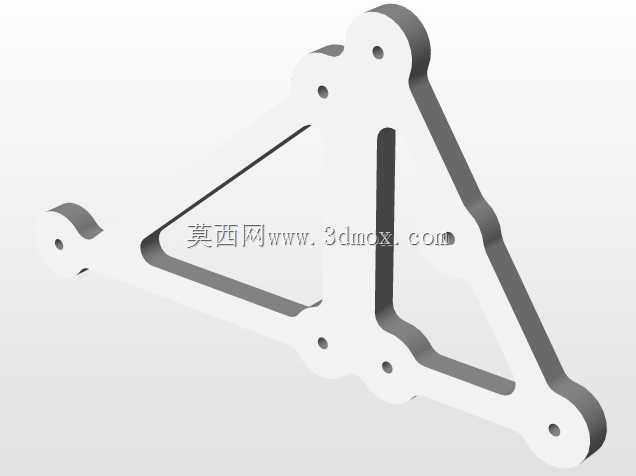

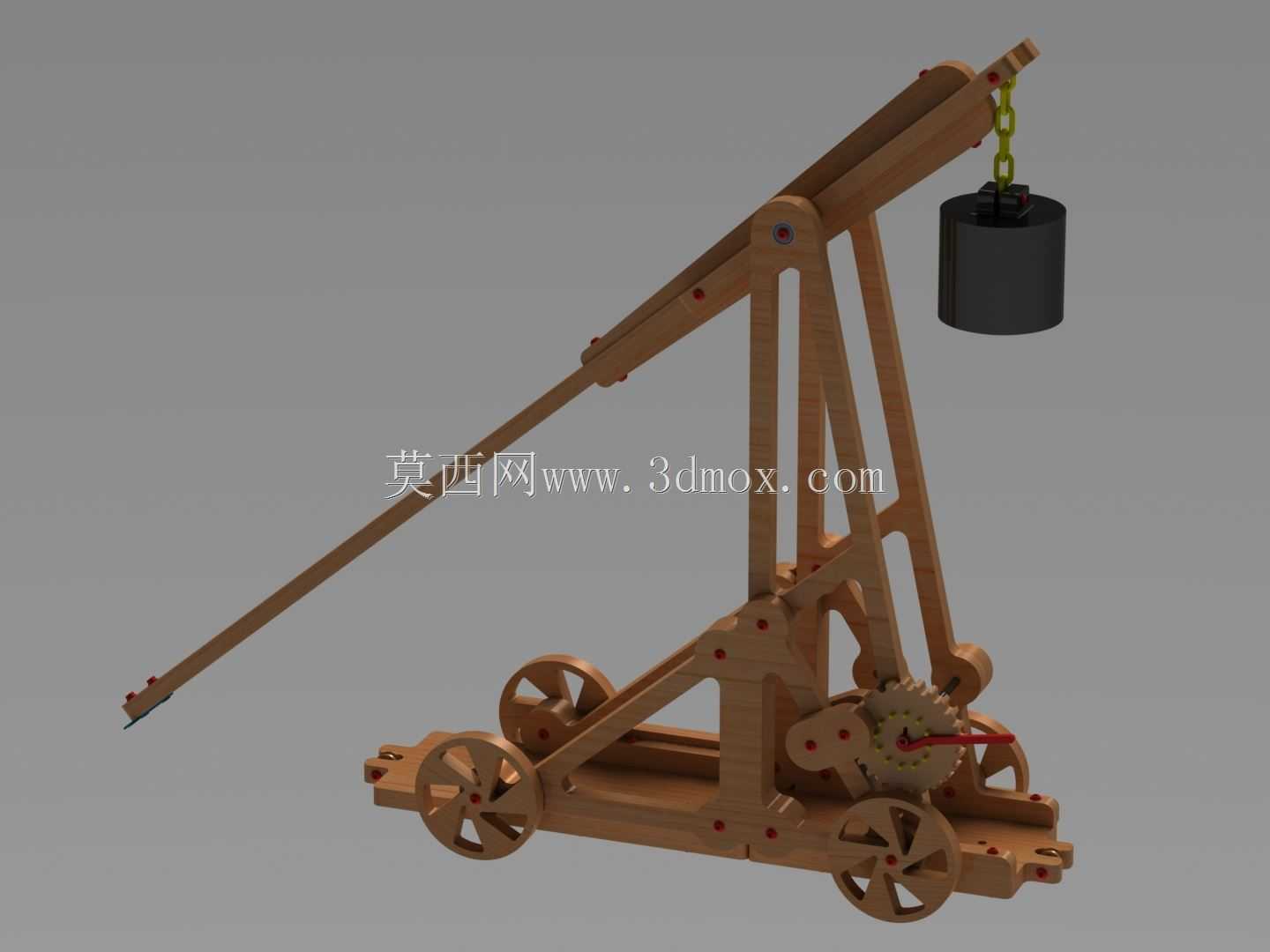

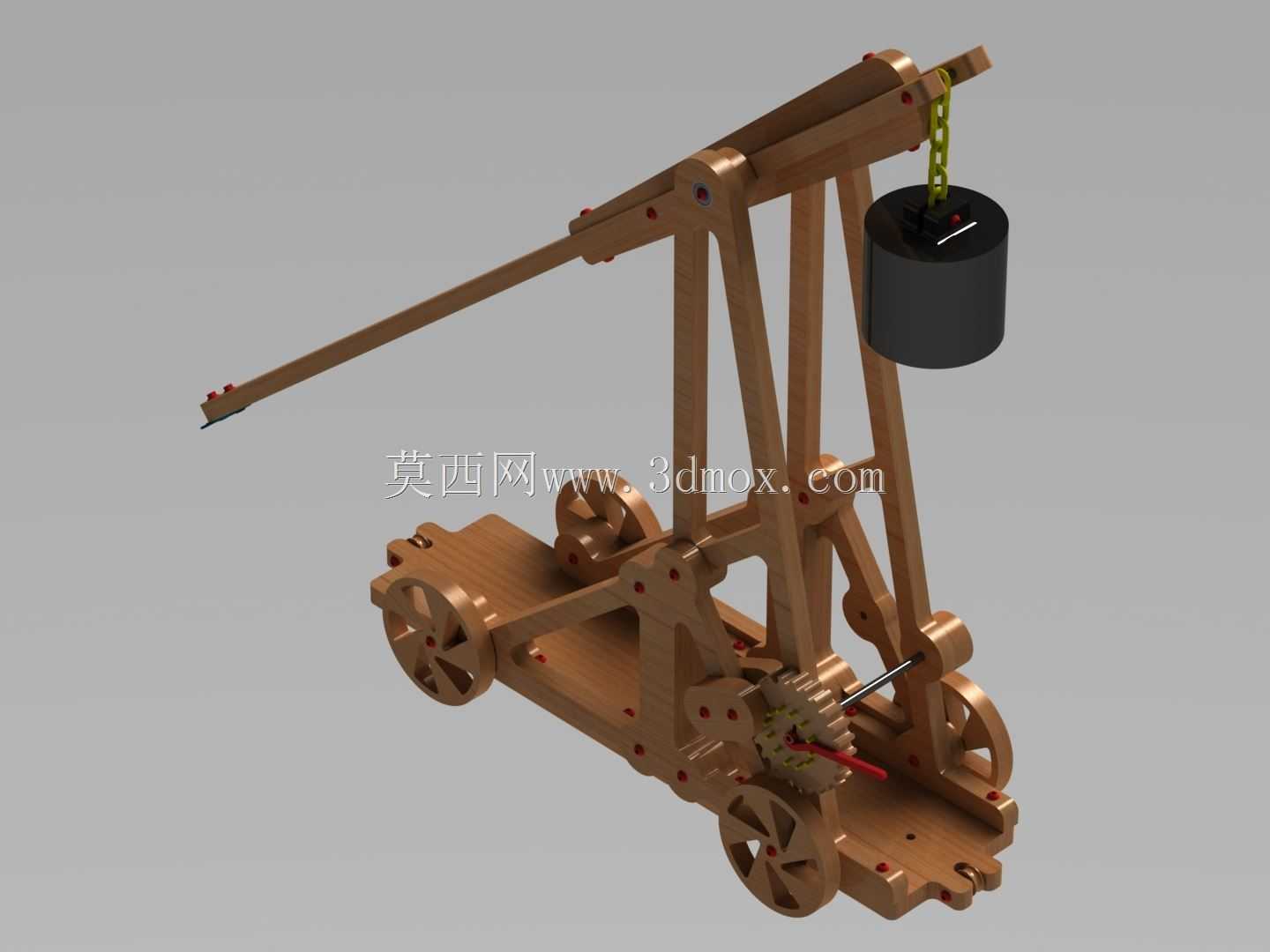

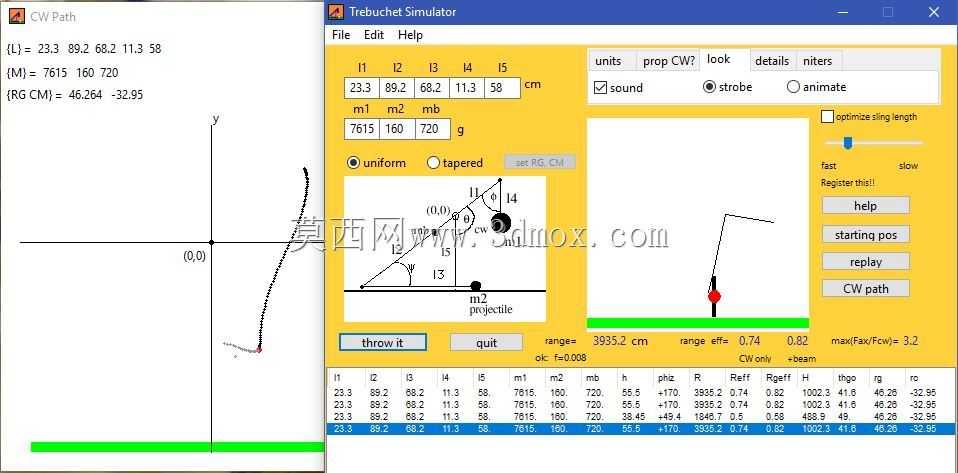

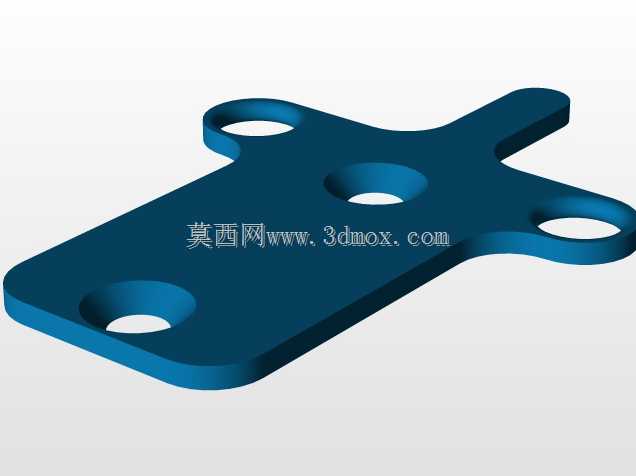

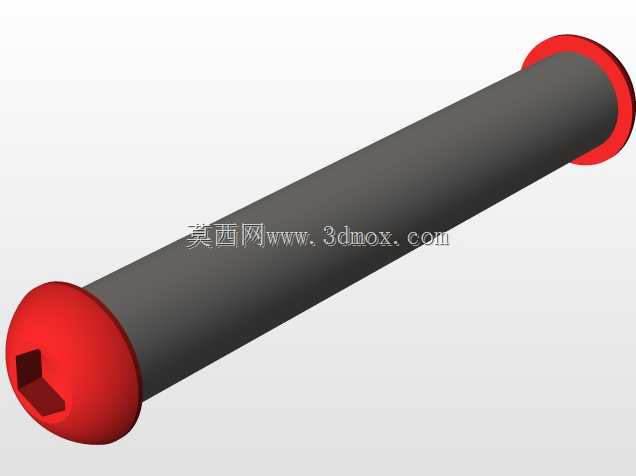

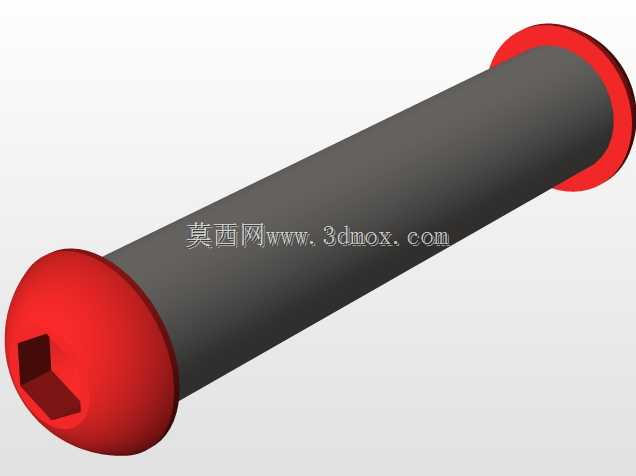

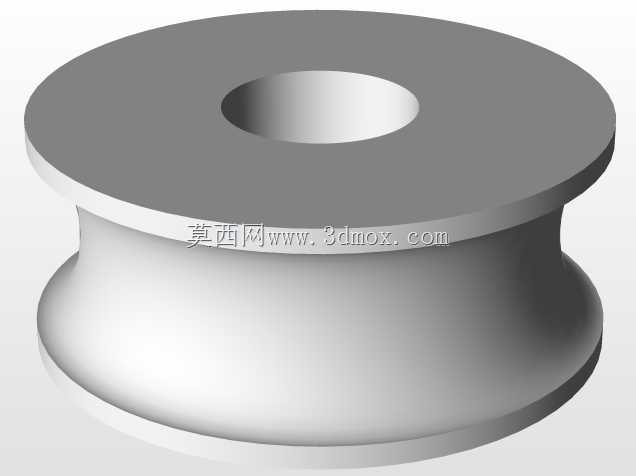

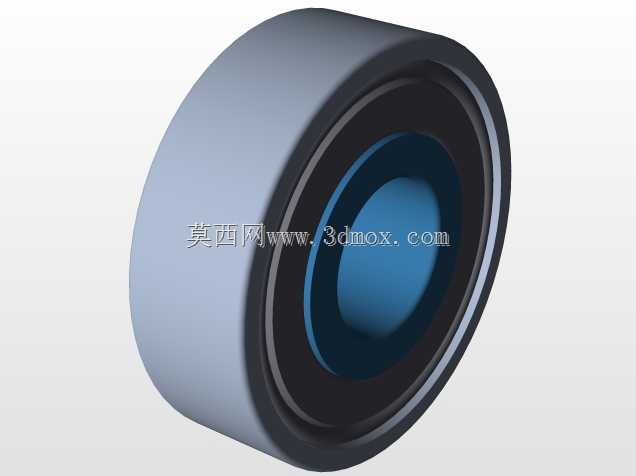

这款投石机结构采用实木材质打造，属于典型的配重式抛射机械结构，整体采用带轮式移动底座设计，可在平整地面灵活推移，适配科教演示、手工拼装玩具、仿古机械复原展示等多类应用场景，既可以作为中小学机械原理课程的具象演示教具，帮助学生直观理解杠杆原理、曲柄传动、重力势能转化的机械逻辑，也可作为仿古军事模型爱好者的拼装收藏摆件，还能通过调整配重参数实现小重量物体的短距离抛射，满足趣味竞技类活动的使用需求。在功能特性上，该结构采用曲柄齿轮啮合的传动结构实现抛射臂的锁止与释放，无需额外复杂的触发机构，通过转动底部的轮盘即可带动齿轮组运转，将抛射臂缓慢下压至待发射位置，当齿轮转动到脱扣点位时，悬挂在抛射臂末端的配重块会在重力作用下快速下坠，带动抛射臂绕转轴高速转动，在臂端达到最高线速度时自动释放吊索挂载的抛射物，将重力势能高效转化为抛射物的动能，整套传动结构运转顺畅，触发逻辑可靠，不会出现卡滞、误触发的问题。设计思路上，整体结构采用模块化拼接设计，所有木质构件均可通过板材切割加工成型，无需复杂的异形曲面加工，构件之间采用榫卯配合加紧固件锁定的连接方式，既保证了整体结构的连接强度，又降低了加工与拼装的难度；抛射臂采用长力臂设计，配重端力臂短、抛射端力臂长，通过杠杆放大效应提升抛射端的线速度，同时在抛射臂的转动路径上设置了限位结构，避免臂体过度转动导致抛射角度偏移；底座采用框架式桁架结构，搭配四个辐条式行走轮，既降低了整体自重，又保证了抛射时的结构稳定性，不会因为后坐力出现侧翻、移位的问题。外形尺寸与安装边界上，该投石机整体高度约60厘米，抛射臂完全展开后总长度约80厘米，底座宽度约25厘米，放置时仅需占用0.3平方米左右的平整台面或地面空间，所有运动构件的转动范围均在底座轮廓的投影范围内，运行时不会超出安装边界剐蹭周边物体，配重块采用圆柱式悬挂设计，摆动路径设置在两侧支架的中间区域，不会与支架结构产生运动干涉，吊索采用柔性线材连接抛射物与臂端挂点，释放时无额外结构阻挡抛射物的飞出路径，可保证抛射轨迹的稳定可控。
