FC51红外避障测距传感器结构设计

这款FC51红外传感模块是面向近距离非接触检测场景开发的硬件组件，在民用电子、小型自动化装置、智能交互设备领域有着极为广泛的应用，常见于智能小车的行进避障单元、流水线工件到位检测点位、自助设备的人体靠近触发模块、智能家居的人体感应触发端，能够在不接触被测物体的前提下完成前方障碍物存在判定与距离区间识别，替代传统接触式微动开关完成无磨损的检测作业，大幅提升检测机构的使用寿命与响应速度。

从功能特性来看，该模块采用红外发射与接收配对的工作逻辑，通过发射管向外发射特定频率的红外光束，当光束遇到前方障碍物时发生反射，被同板载的接收管捕获后，板载信号处理电路会将光强信号转换为可被主控设备识别的电平信号，同时板载的可调电位器可支持检测距离阈值的灵活调节，能够适配2厘米到30厘米区间内的不同检测需求，模块引出的三个引脚分别对应电源输入、接地、信号输出，可直接对接主流单片机的IO引脚完成信号读取，无需额外搭建复杂的外围信号处理电路，大幅降低终端设备的开发接线难度。

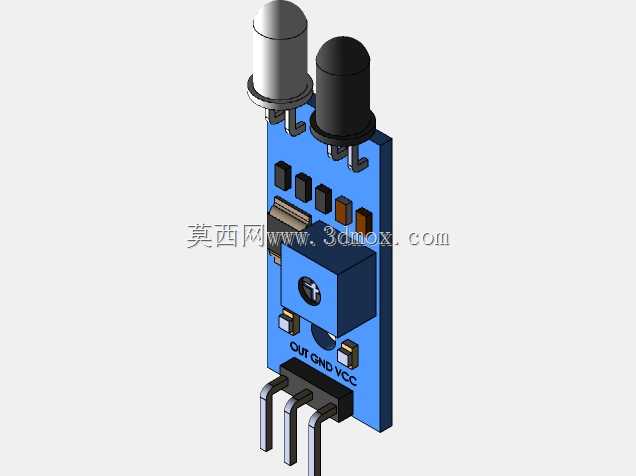

在设计思路上，这款模型完整还原了实体模块的布局逻辑，将红外发射管与接收管平行布置在PCB板的最前端，尽可能减少板载其他元件对红外光路的遮挡，提升检测的指向性与准确率；电位器布置在板身中部靠前位置，方便使用者在调试阶段直接用螺丝刀调整检测阈值，无需拆卸模块外壳；信号输出引脚布置在板身尾端，采用标准2.54mm间距排针设计，既可以直接插在面包板上完成原型验证，也可以通过杜邦线连接到主控板上完成固定安装，适配不同的安装场景需求。

从外形尺寸与安装边界来看，该模块整体为长条形PCB结构，板身宽度控制在极小范围内，前端的两个圆柱型传感头突出于板身平面，安装时需要在前端预留无遮挡的光路空间，避免周边结构件遮挡红外发射与接收路径；板身预留的两个安装孔位支持螺丝直接固定在设备支架上，安装时需要注意模块与被测物体的正对角度，倾斜角度过大可能会导致红外反射光无法被接收管捕获，造成检测失效；模块整体厚度较薄，可嵌入到狭窄的设备缝隙中完成安装，不会占用过多的设备内部空间，适配小型化智能设备的紧凑布局需求。
