高扭矩金属齿轮直流减速电机结构设计

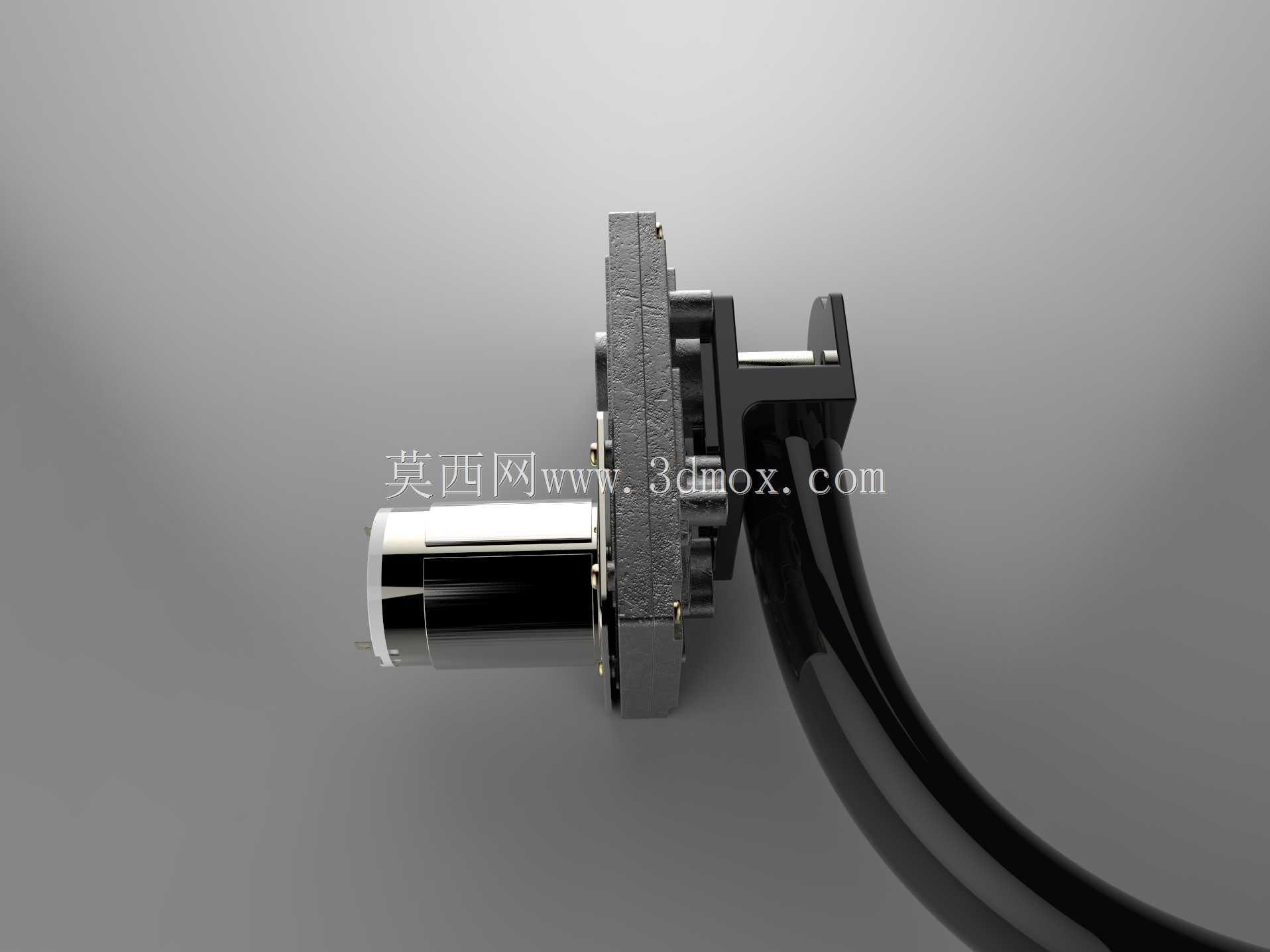

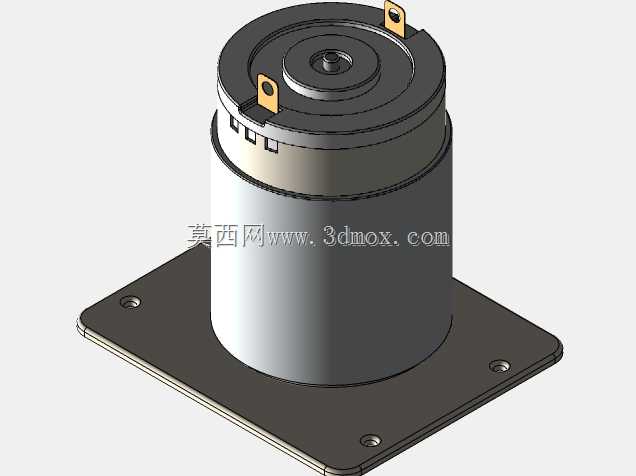

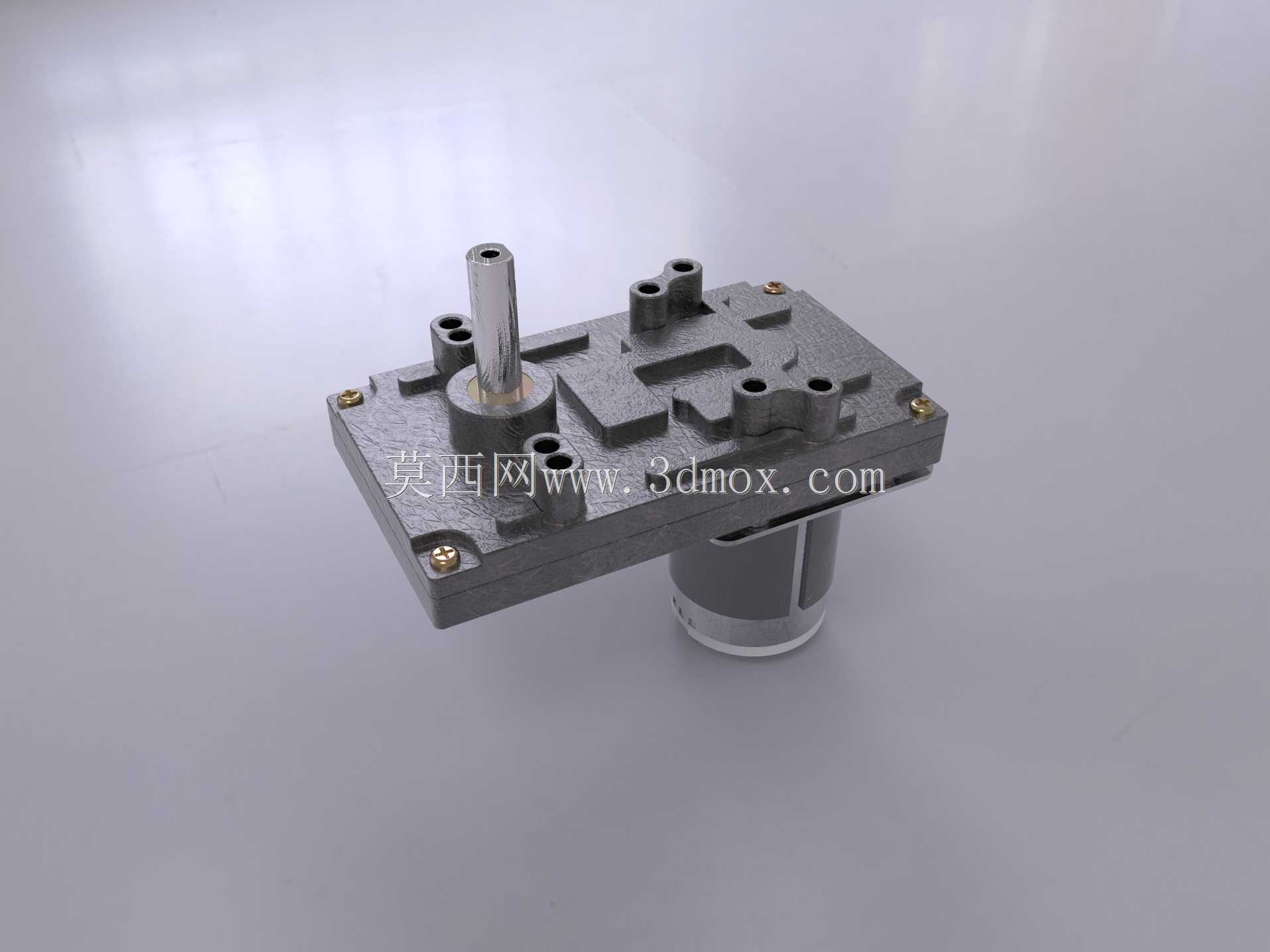

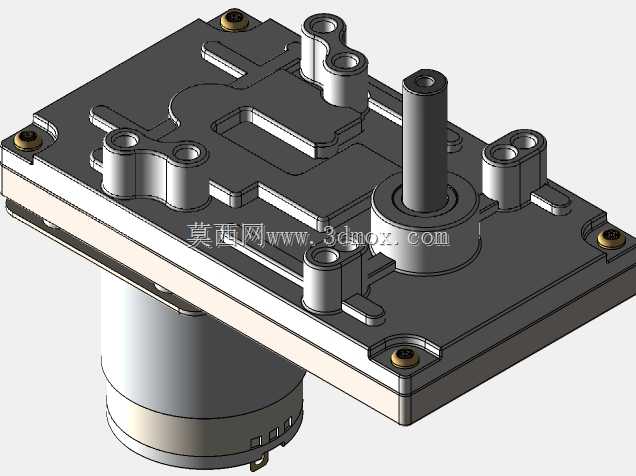

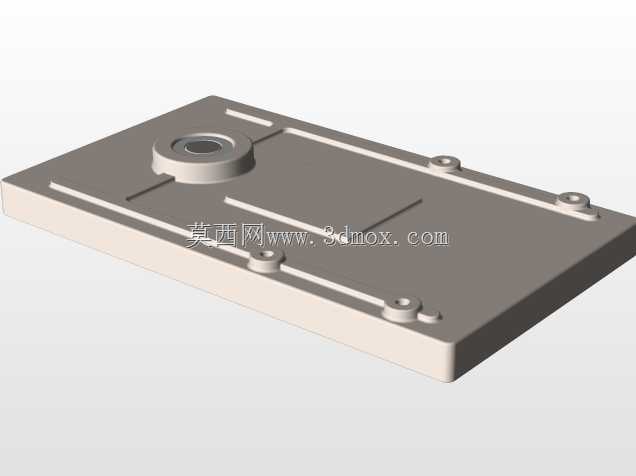

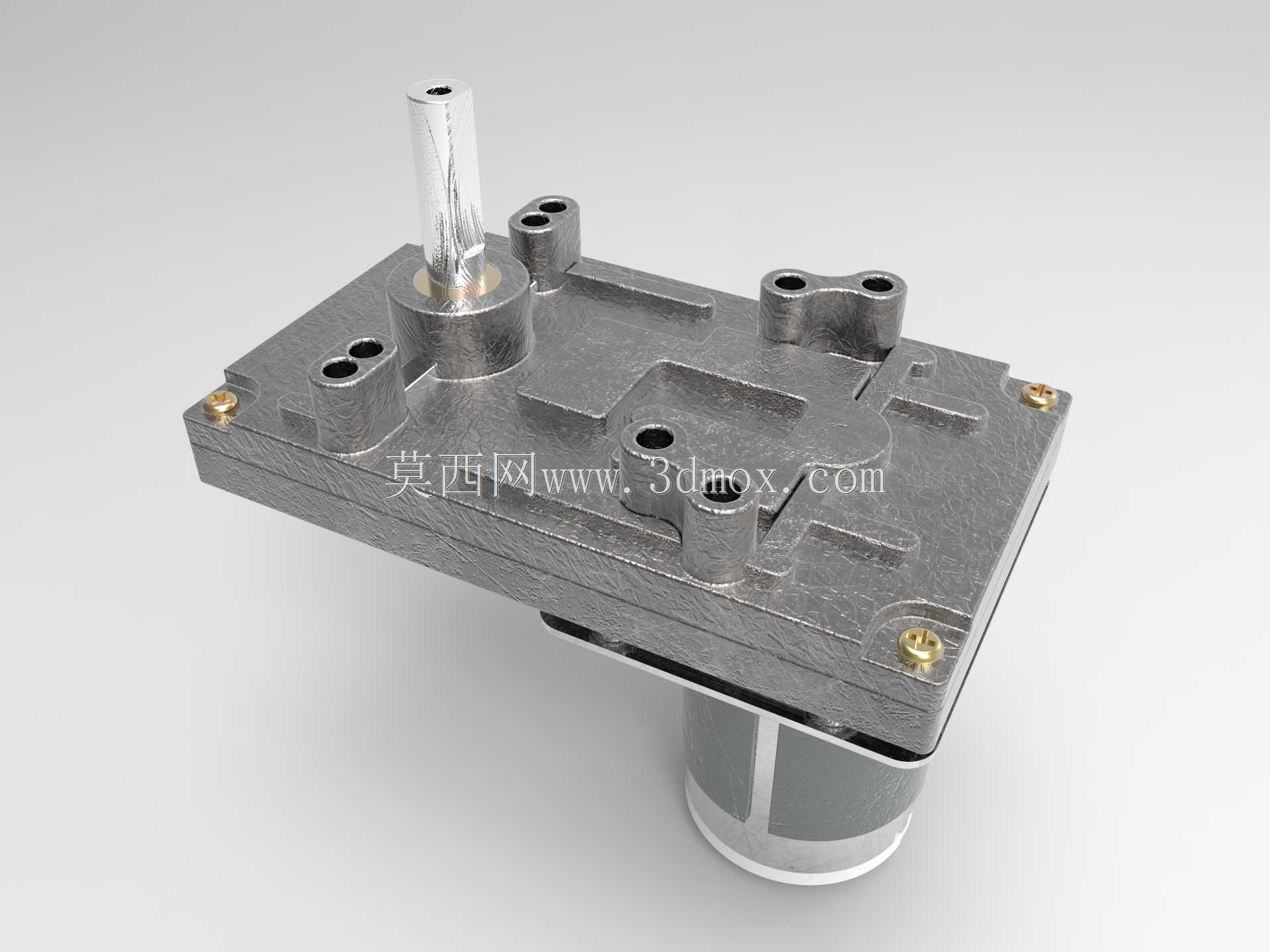

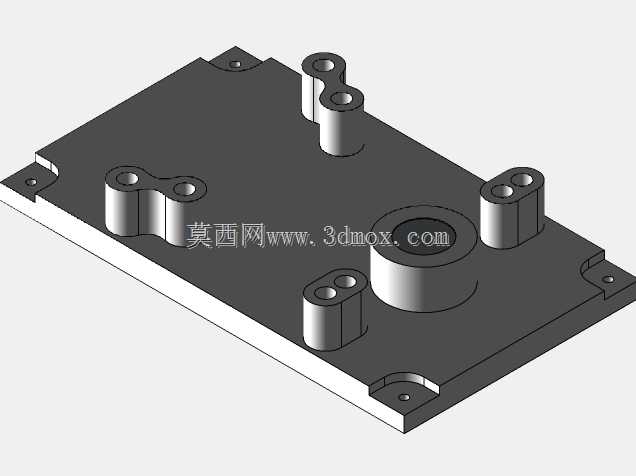

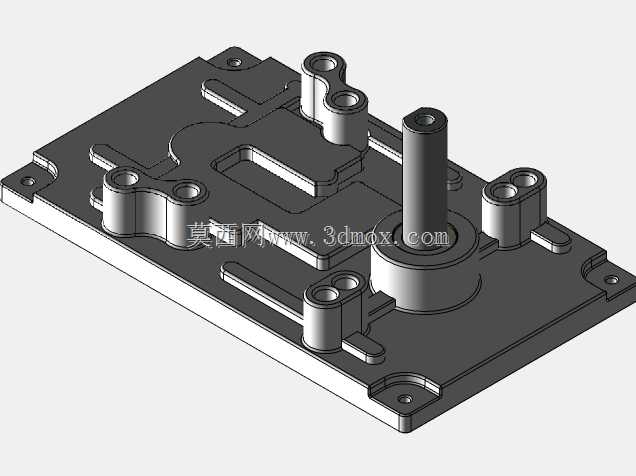

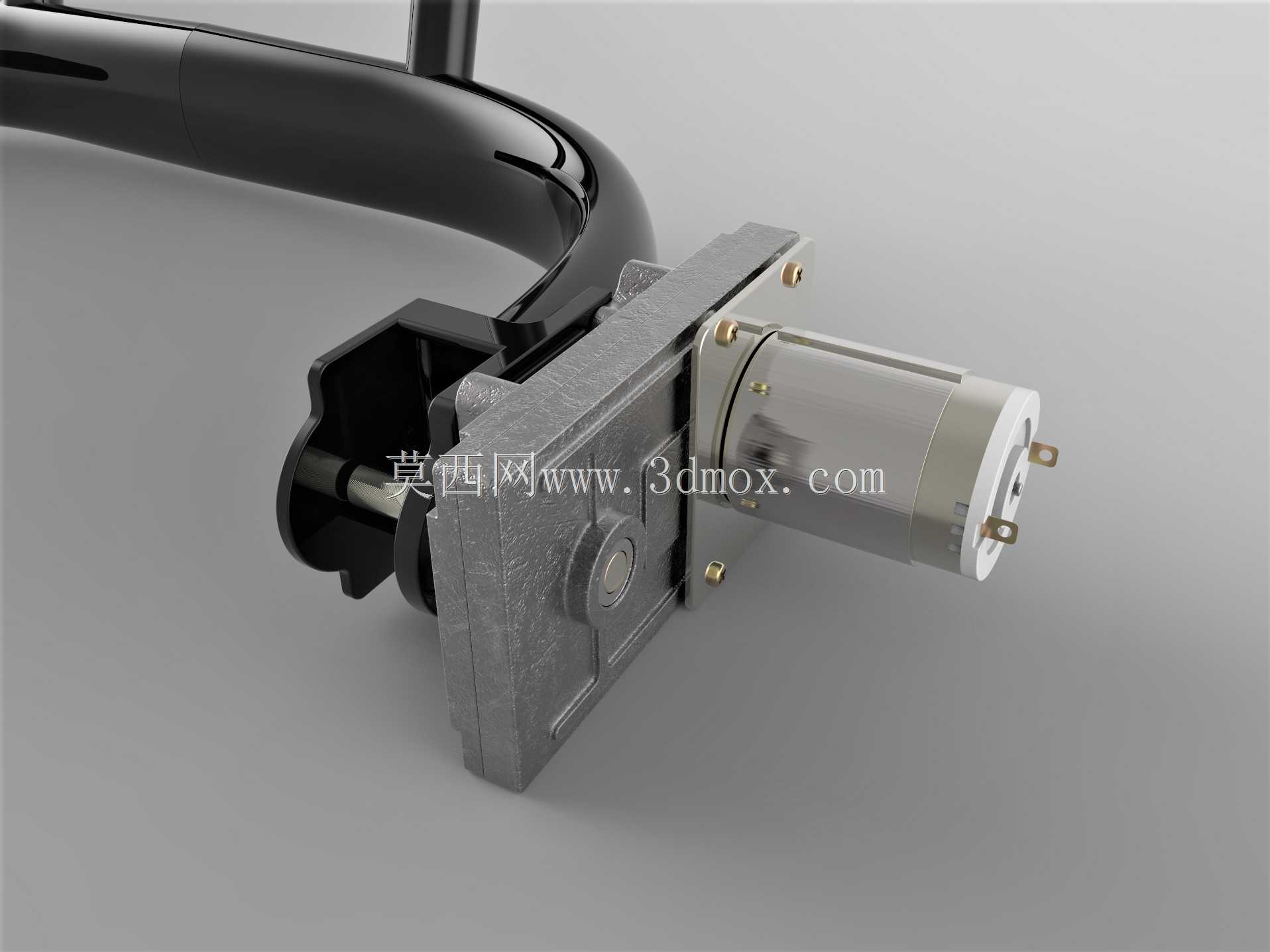

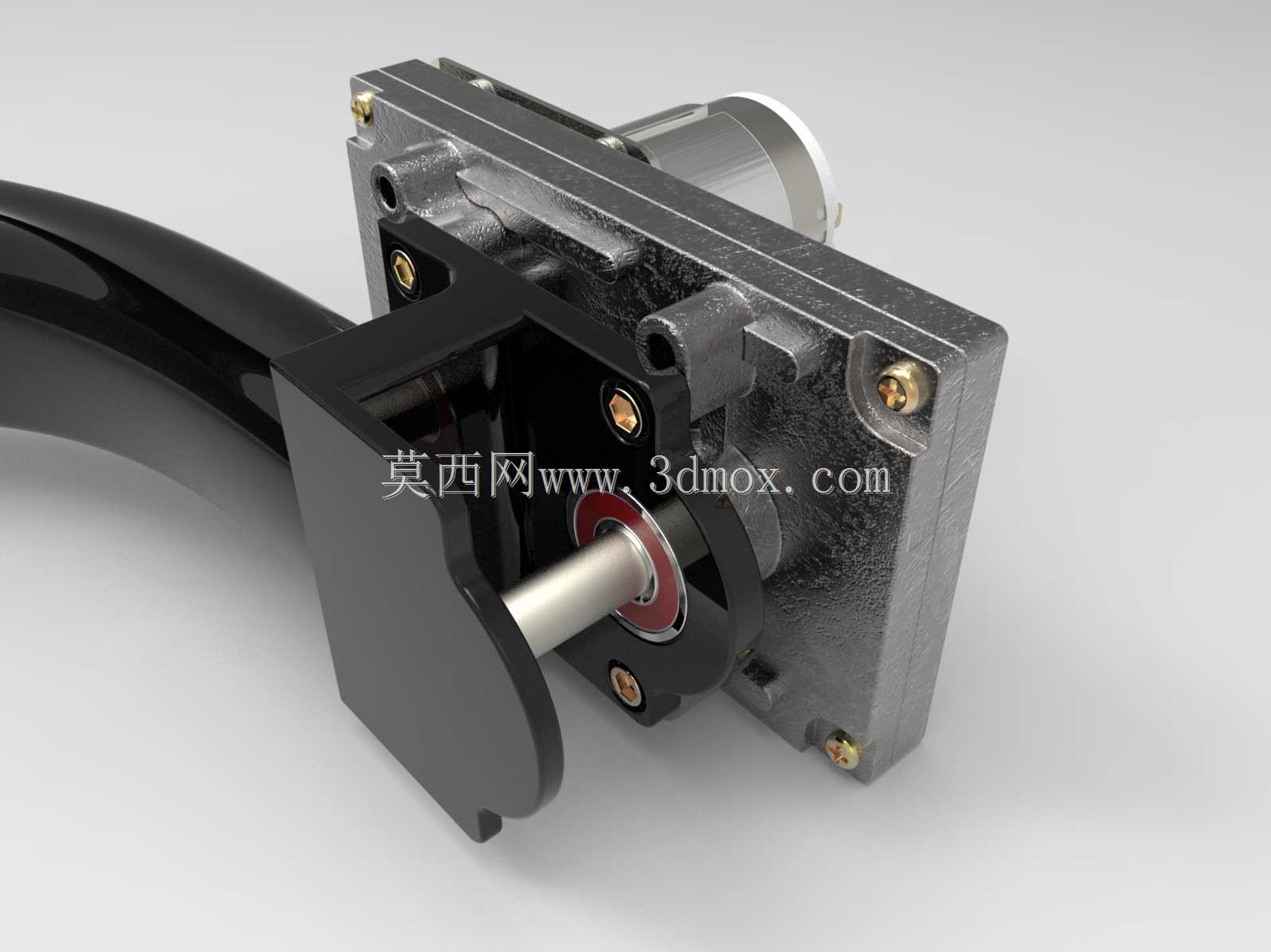

这款金属齿轮直流减速电机，是小型传动系统里应用极广的动力输出部件，日常能在智能电动窗帘、自动售货机出货机构、小型智能门锁锁舌驱动、桌面级自动化送料装置、家用小型电动工具、机器人底盘驱动单元里见到它的身影，它的核心作用是把直流电机的高转速低扭矩输出，通过金属齿轮组的多级减速，转化为低转速高扭矩的动力输出，适配那些需要大推力、低转速、精准启停的小型传动场景，弥补普通直流电机空载转速高、带载能力弱的不足。从功能特性来看，它采用全金属齿轮组传动，相比塑胶齿轮的减速结构，抗冲击能力更强，长时间带载运行的磨损量更小，能承受频繁正反转带来的瞬时载荷冲击，不会出现塑胶齿轮常见的崩齿、打滑问题；适配多档位直流电压输入，不同电压下可输出不同的转速与扭矩参数，能匹配不同供电条件的设备使用场景，出线端采用直插式接线端子，接线时不需要额外焊接，现场装配效率更高，尾部的电机端盖做了散热槽设计，长时间连续运行时能快速散出电枢产生的热量，避免电机过热导致的磁钢退磁、绕组老化问题。从设计思路来看，这款电机采用L型直角输出布局，输出轴与电机本体轴线垂直，能大幅缩小动力单元的轴向安装空间，适合那些安装空间局促、无法容纳直列减速电机长度的设备结构；齿轮箱采用压铸锌合金壳体，既保证了齿轮啮合腔体的结构刚性，避免大扭矩输出时壳体变形导致齿轮啮合错位，又能通过金属壳体辅助传导电机运行产生的热量，提升整体散热效率；输出轴采用扁位配合D型切面设计，和外接传动件装配时不需要额外做防转结构，就能传递大扭矩，不会出现轴与传动件之间的打滑空转问题，齿轮箱的安装法兰面预留了四个对称的安装孔位，可直接通过螺丝固定在设备安装基板上，不需要额外设计定制安装支架。从安装边界来看，电机本体为圆柱形结构，齿轮箱为方形直角结构，安装时需要预留出接线端的走线空间，避免线材被齿轮箱或设备结构挤压破损；输出轴的伸出长度做了标准化设计，适配常规的联轴器、同步轮、摇臂等传动连接件，安装时要注意输出轴的轴向窜动间隙，装配传动件时不要过度敲击轴端，避免损伤内部齿轮的定位轴承；齿轮箱的安装面平面度有严格公差要求，固定时要保证安装基板与法兰面完全贴合，避免螺丝锁紧后齿轮箱壳体变形，导致内部齿轮啮合间隙异常，出现运行噪音大、卡顿的问题；接线时要注意正负极对应，反向接线时电机会反向转动，可根据设备的实际动作需求调整接线顺序，不需要额外改动电机内部结构。
