卡特彼勒大型矿用自卸卡车精细建模

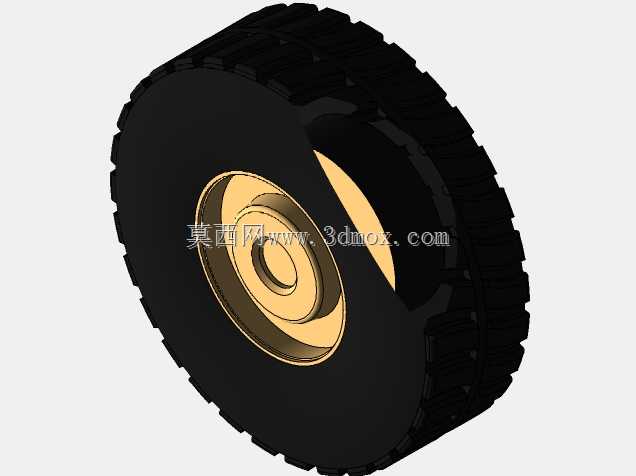

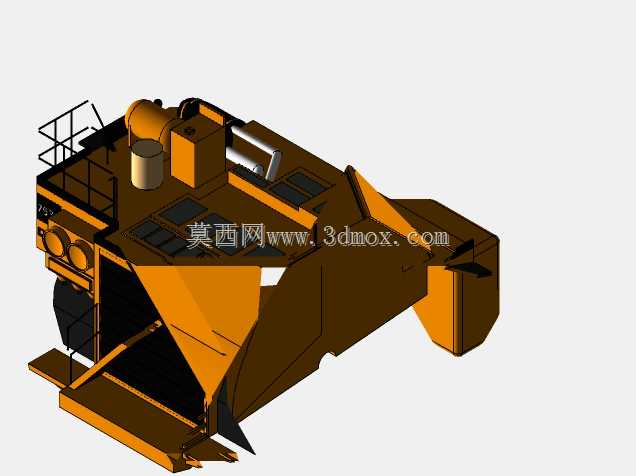

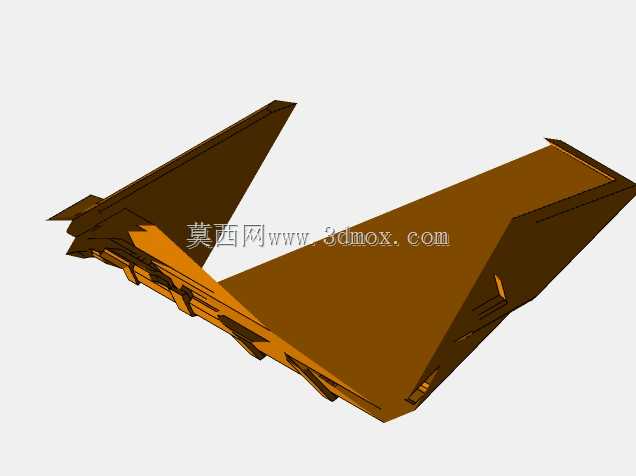

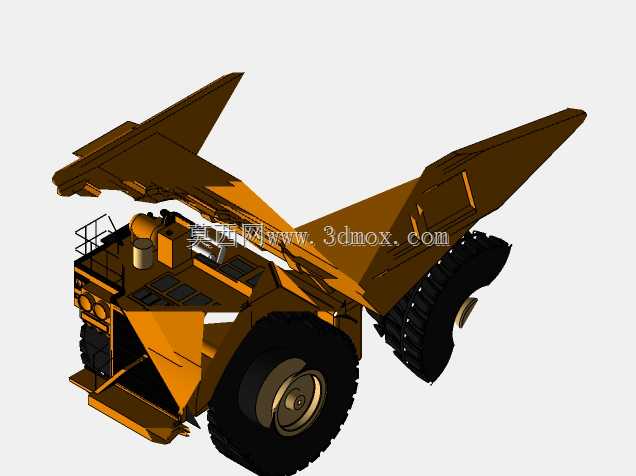

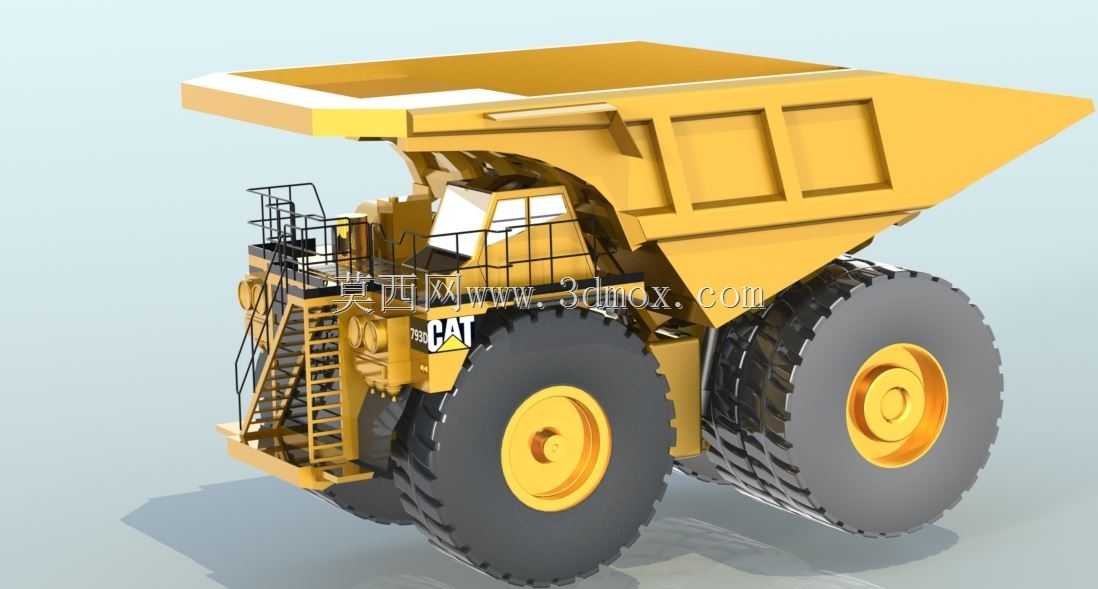

这款重型矿用自卸卡车的三维建模，完全围绕露天矿山开采的实际作业场景展开设计，主要服务于大型露天煤矿、金属矿、非金属矿的采场物料转运环节，承担从采掘工作面到破碎站、排土场之间的重载矿石、剥离岩土运输任务，是千万吨级露天矿山开采体系中不可或缺的核心运输装备，能够适配极寒、高海拔、强扬尘、大坡度等各类严苛野外作业环境，在大型水利工程坝体填筑、露天基建项目土石方转运场景中也能发挥极强的作业能力。从设备实际用途出发，该车型的核心功能是实现大吨位散装物料的高效转运，单次额定载重可达数百吨，能够匹配大型矿用挖掘机、装载机的装载节拍，大幅减少物料转运的往返频次，提升整个采场的作业效率。建模过程中完整还原了设备的核心功能特性：首先是大倾角V型货厢设计，厢体采用高强度耐磨钢板的等效结构布局，前部带有延伸的挡料檐结构，能够避免装载过程中物料散落砸坏驾驶室与前部走台，厢体尾部带有导流结构，举升卸货时能够让物料顺畅滑落，不会出现卡料、撒料的问题；其次是驾驶室与走台防护设计，驾驶室位于车辆左前部，外部带有全包围的防落物防护架，侧面设置了带防滑踏步的多层爬梯，爬梯周边带有安全防护栏杆，方便检修人员上下车辆，驾驶室前部带有宽阔的遮阳檐，能够遮挡高原强紫外线与直射阳光，改善驾驶视野环境；行走系统采用了超宽断面的大直径矿用专用轮胎，双胎并装的后轮布局能够大幅降低接地比压，避免在松软的矿山作业路面出现陷车问题，轮毂采用高强度铸钢结构，能够承受重载下的巨大冲击载荷。在设计思路上，建模完全遵循实车的工程逻辑：整车采用短轴距、大转角转向的布局设计，能够在狭窄的矿山采场道路上实现更小的转弯半径，适配采场有限的作业空间；举升系统采用多极液压油缸布置在货厢前部下方，举升时能够让货厢达到足够的倾斜角度，确保粘性物料也能完全卸净；动力舱布置在驾驶室下方与车辆前部，预留了足够的检修空间，能够方便日常维护保养时拆装零部件。从外形尺寸与安装边界来看，该车型整车长度接近15米，宽度超过9米，整车高度在货厢落下时接近7米，举升卸货时的最高点高度超过13米，建模时严格还原了各部件的装配边界：爬梯与车架的连接位置、防护栏杆与走台的固定点位、轮胎与轮拱的间隙距离、货厢举升时与驾驶室的安全距离都完全符合实车的装配要求，没有出现部件干涉、边界错位的问题；前后轮的轮距、轴距参数都匹配实车的通过性要求，能够准确模拟车辆在不同坡度路面的通行能力，转向系统的转动角度范围也完全还原实车设定，能够真实呈现车辆的转向轨迹特性。
