4英寸VEX麦克纳姆全向移动轮结构设计

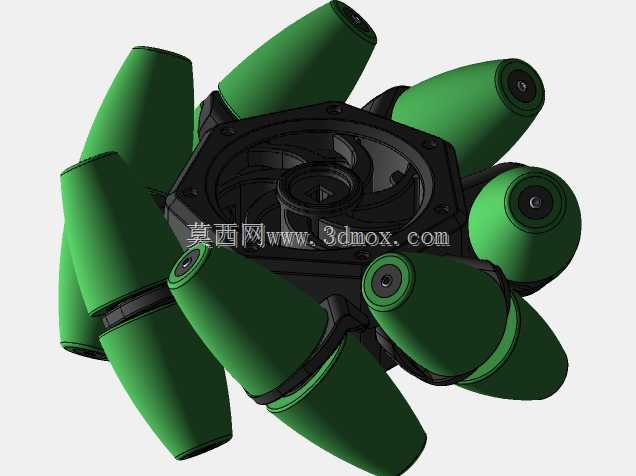

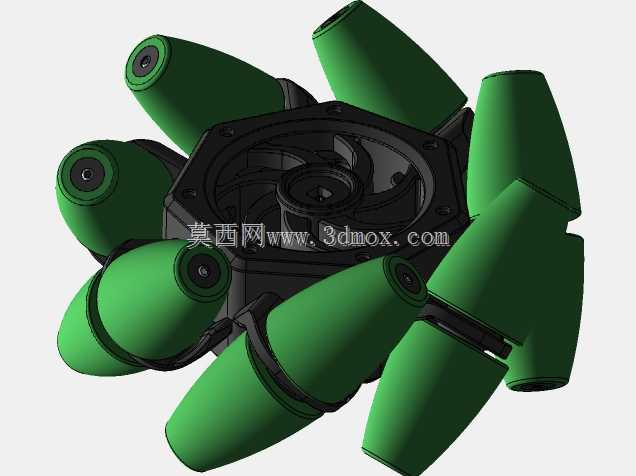

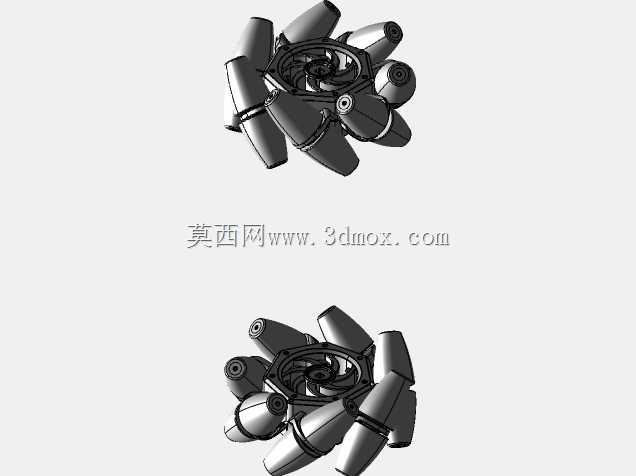

麦克纳姆轮作为全向移动设备的核心行走部件，目前广泛应用在AGV智能搬运小车、VEX机器人竞赛平台、仓储分拣移动机器人、狭小空间作业巡检设备、服务型移动机器人等场景中，依靠轮体周边倾斜布置的辊子结构，可实现设备在不改变自身朝向的前提下完成前进、后退、横移、斜行、原地旋转等全向动作，完美适配空间狭窄、转向半径受限的作业环境，解决传统轮式移动设备转向需要预留回转空间的痛点。这款4英寸规格的VEX适配麦克纳姆轮，整体采用中心轮毂加周向分布式辊子的组合结构，轮毂作为核心承载基体，设计有标准化的安装接口，可直接匹配VEX体系的金属搭建结构件，安装孔位的位置度、孔深公差都经过严谨校核，能保证轮体安装后与驱动轴的同轴度，避免高速运转时出现偏摆抖动的问题。周向排布的辊子采用45度倾斜角设计，辊子自身为纺锤形曲面轮廓，外层采用高摩擦系数的包覆材质，既可以保证辊子绕自身小轴自由转动，又能在接触地面时提供足够的抓附力，避免全向移动过程中出现打滑丢步的情况；每根辊子都通过独立的小轴与轮毂支架连接，辊子之间的排布间隙经过反复优化，既不会因为间隙过大导致轮体滚动时出现连续颠簸震动，也不会因为间隙过小造成辊子转动时互相干涉卡滞。从安装边界来看，这款4英寸轮体的整体外径适配VEX机器人的常规底盘离地高度，轮体宽度控制在合理范围内，不会占用过多底盘横向安装空间，中心安装孔可匹配标准的方轴驱动接口，能直接与VEX体系的驱动电机输出端连接，不需要额外设计转接结构。在设计思路上，这款轮体兼顾了结构强度与轻量化需求，轮毂主体采用加强筋布局设计，在保证承载能力满足竞赛机器人、轻型AGV负载要求的前提下，尽可能削减非受力区域的材料厚度，降低轮体自身转动惯量，提升驱动响应速度；辊子的曲面轮廓经过运动学仿真验证，保证轮体在任意转动角度下都有至少一根辊子与地面平稳接触，让移动过程的受力过渡更顺滑，大幅降低全向移动时的运行噪音与震动冲击。实际应用中，将四个该款麦克纳姆轮按照左右旋向对称布置在底盘四角，通过独立控制每个轮子的转速与转向，即可组合出任意方向的移动矢量，非常适合需要在密集货架间穿行的仓储AGV、需要完成精准对位的竞赛机器人、以及需要在狭小舱室内作业的巡检设备使用，能大幅提升移动设备的运动灵活性与空间利用率。
