黄铜进水电磁阀结构设计方案

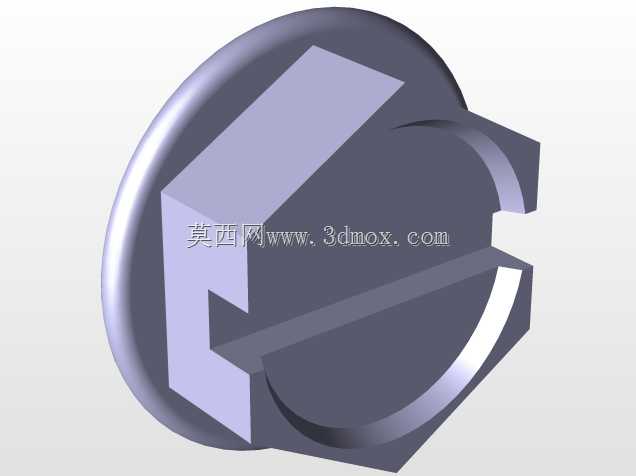

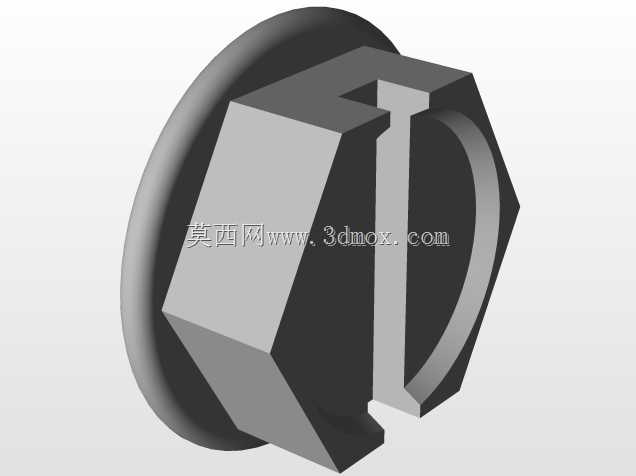

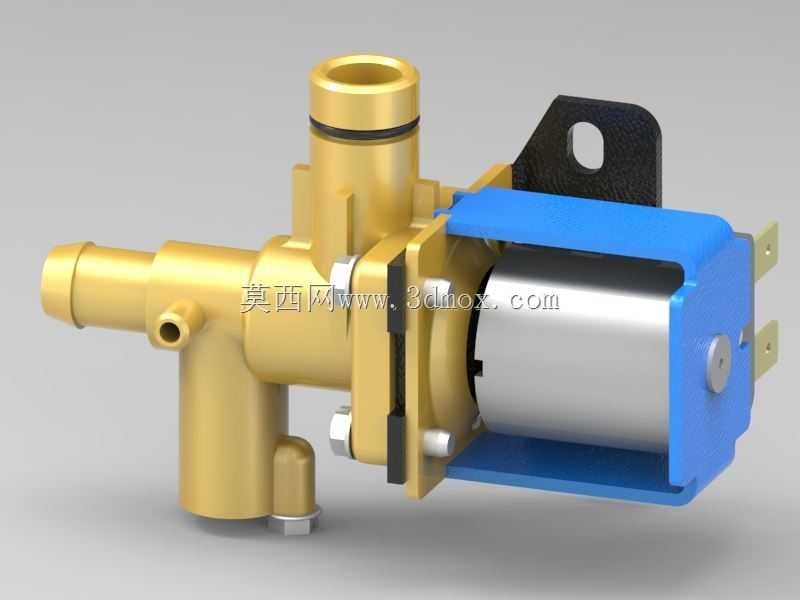

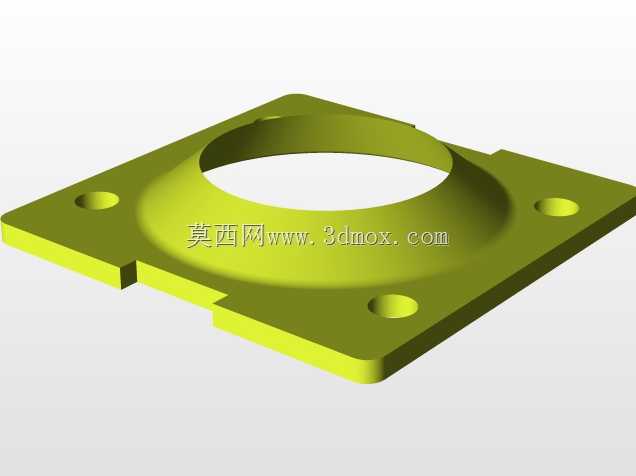

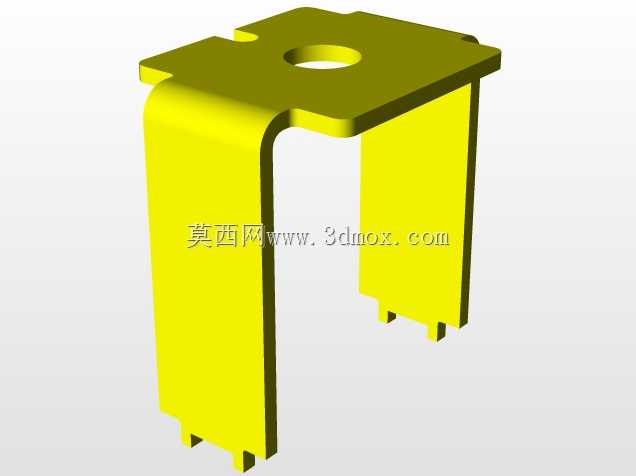

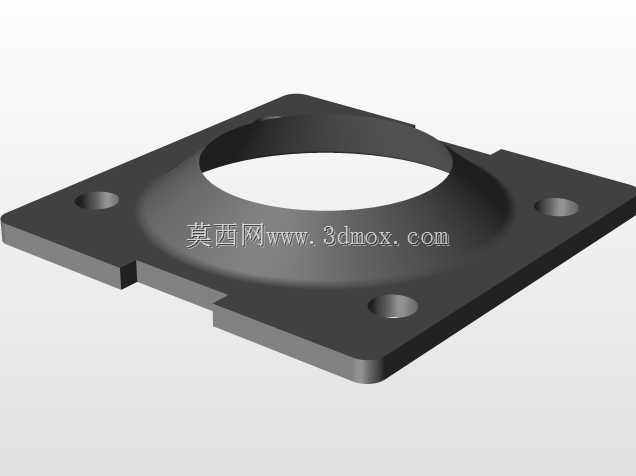

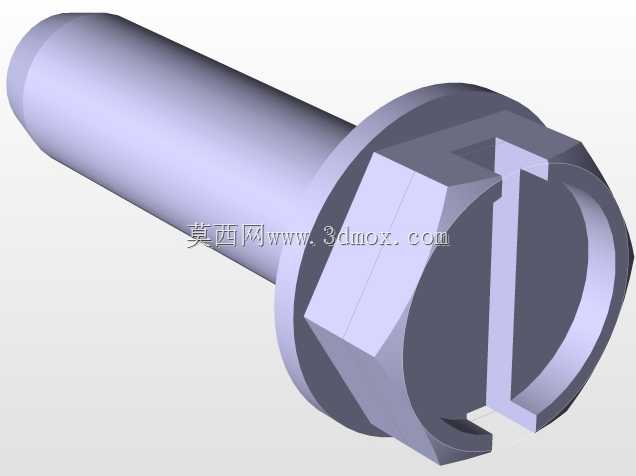

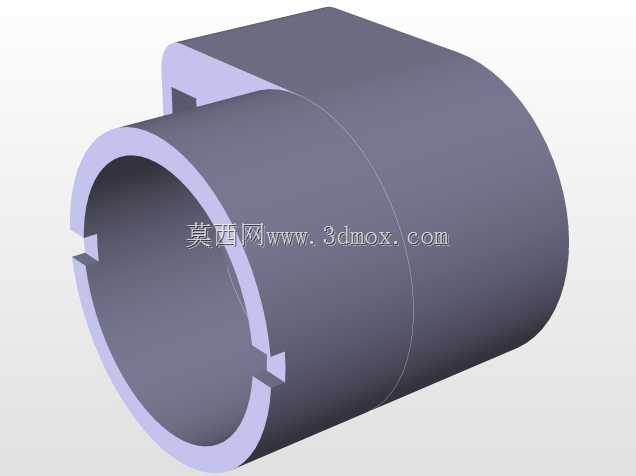

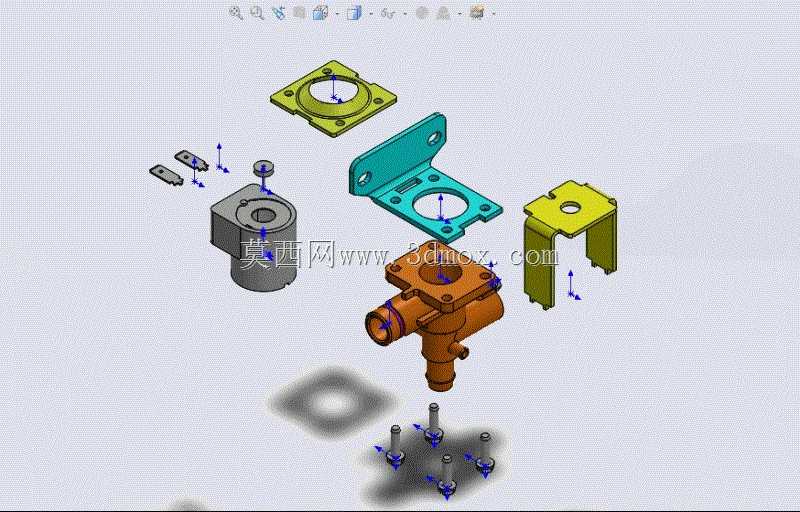

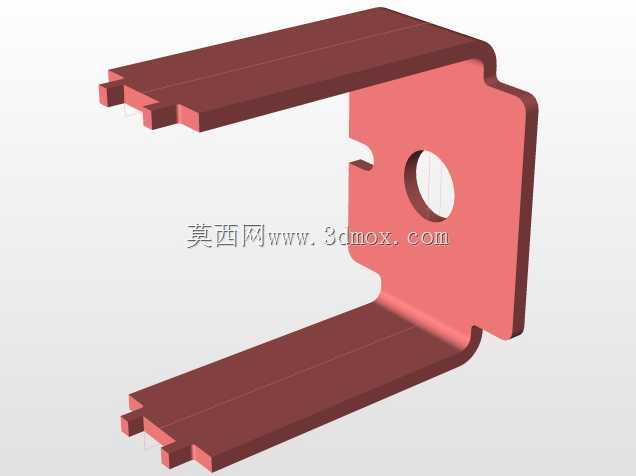

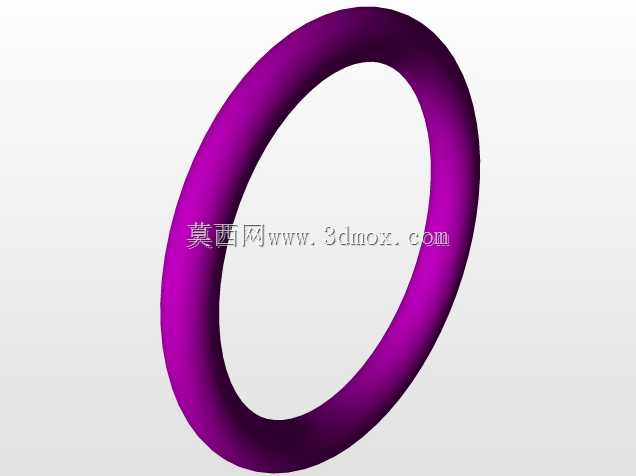

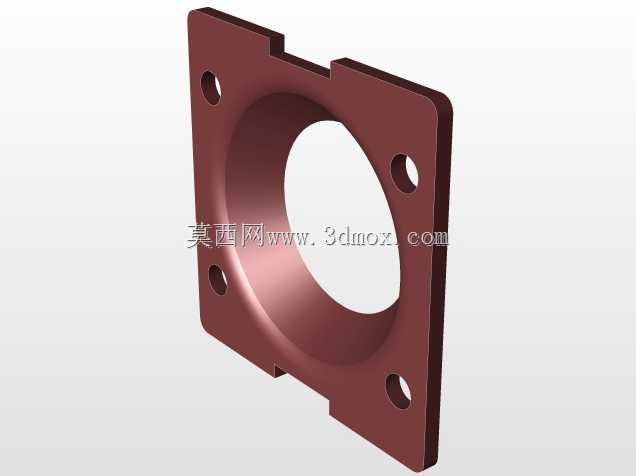

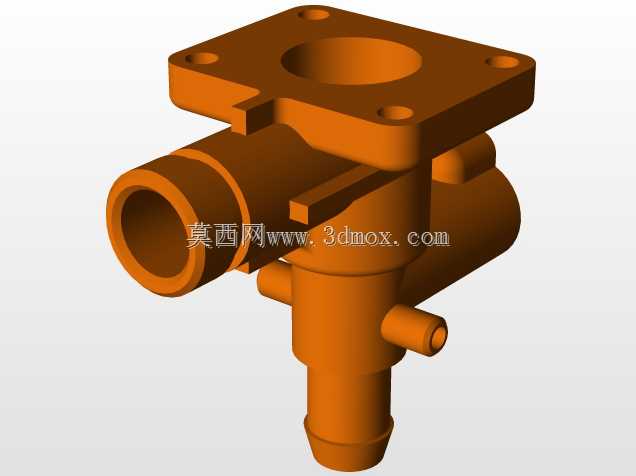

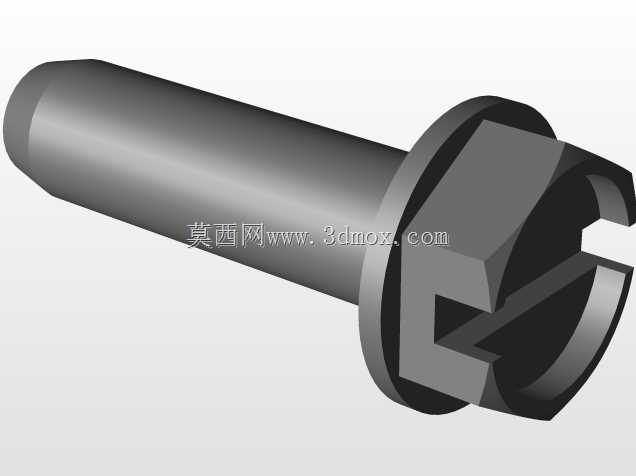

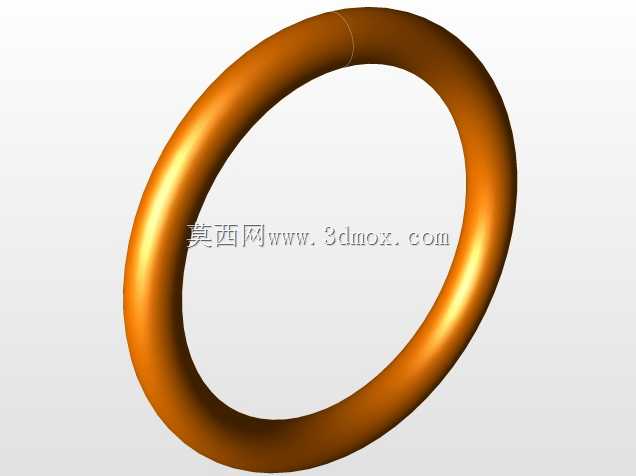

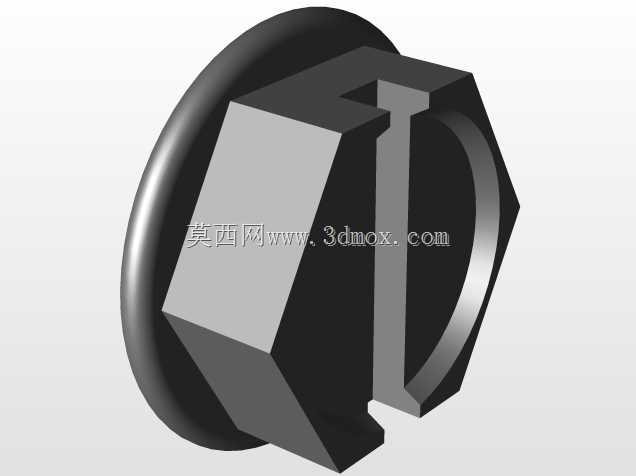

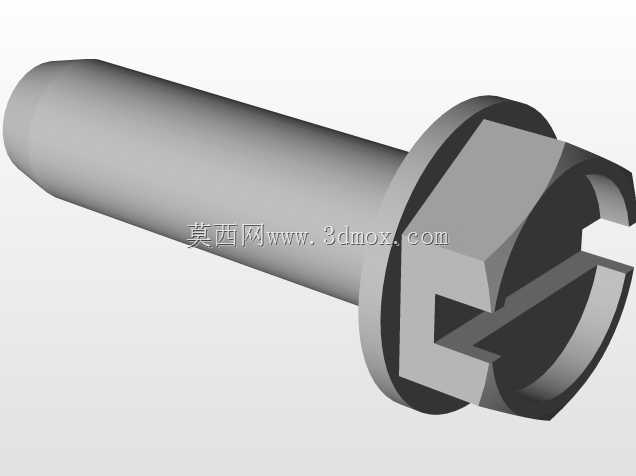

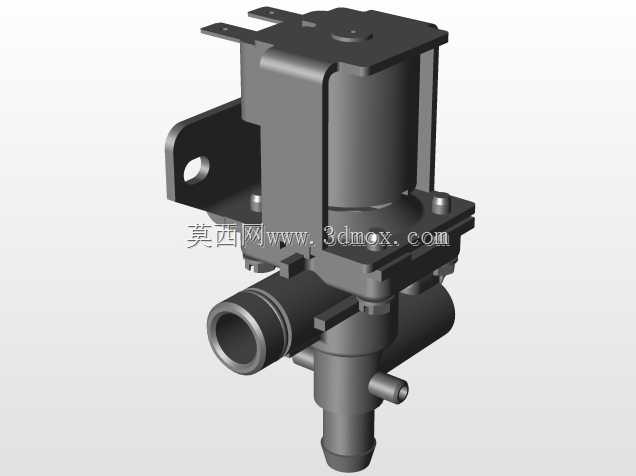

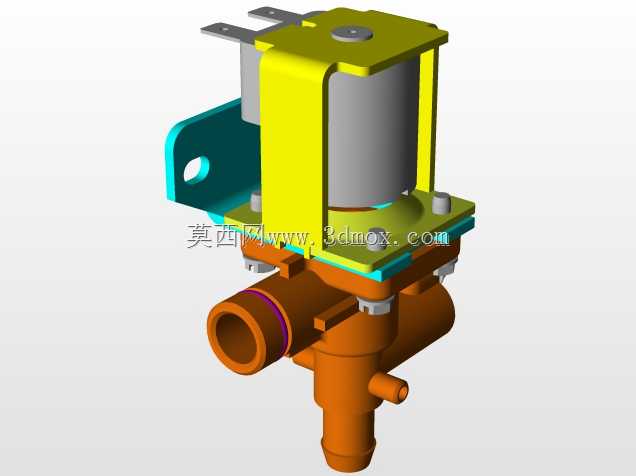

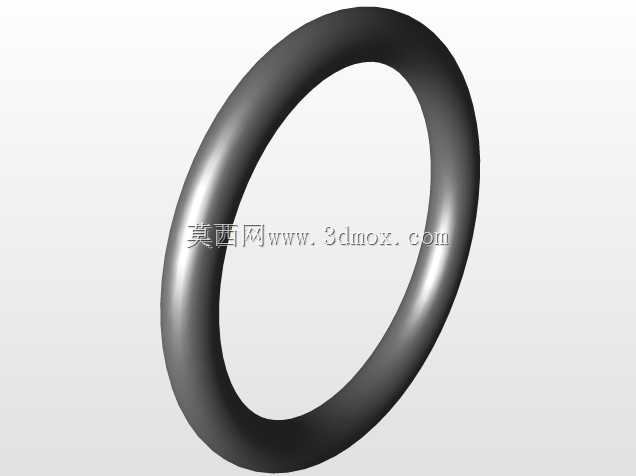

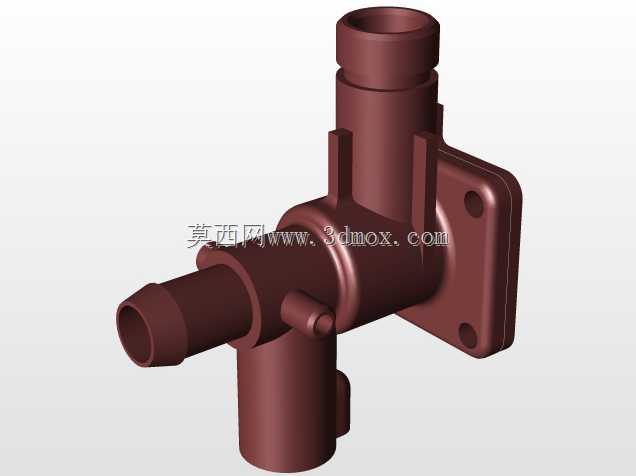

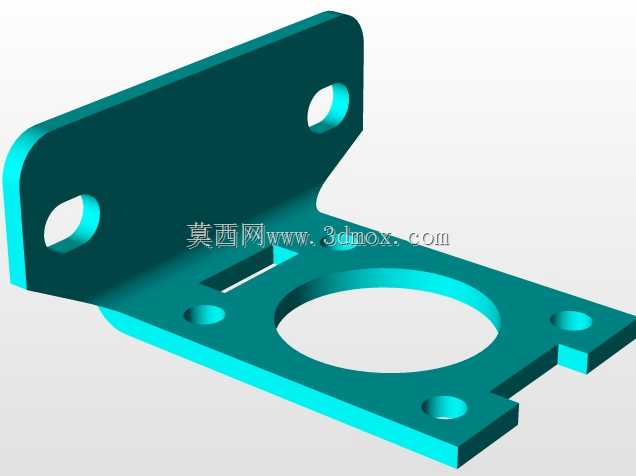

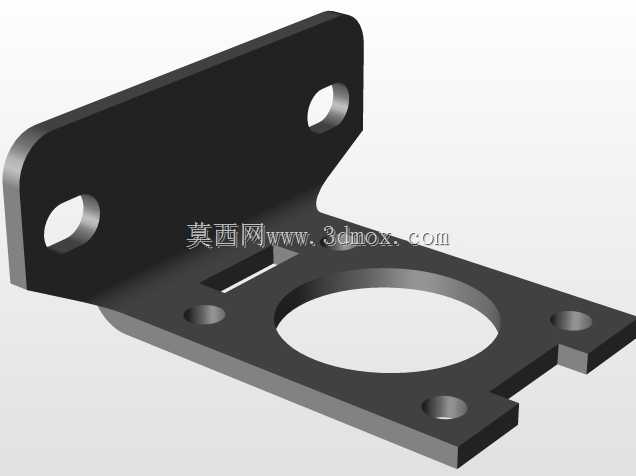

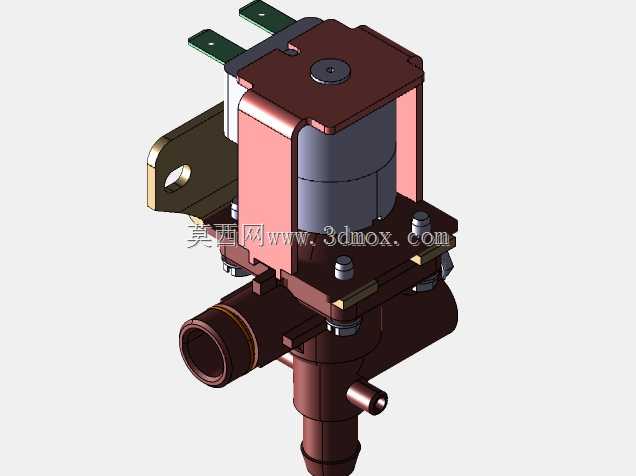

这款电磁阀主要面向民用净水设备、小型商用供水系统、家电给排水回路等流体控制场景，是水路系统中实现通断自动控制的核心执行部件，可适配常温清水、弱腐蚀性净水等常见流体介质，在净水机、智能开水器、小型供暖水回路、自动灌溉支路等场景中承担水路切换、通断管控的功能，依靠电磁驱动实现快速响应，无需人工手动操作即可完成水路的启闭控制，适配自动化供水的控制需求。产品主体采用黄铜锻压成型的阀体结构，黄铜材质具备良好的抗锈蚀能力与切削加工性能，同时能够耐受常规水路的工作压力，避免长期通水出现的阀体锈蚀、渗漏问题；阀体上集成了多组不同规格的管路接口，包含顶部插接式接口、侧方水平插接接口以及下方辅助支路接口，可适配不同走向的管路布设需求，阀体侧面预留的小型测压孔可方便现场调试时接入压力检测装置，校验管路工作压力是否处于正常区间。驱动部分采用蓝色塑封外壳包裹电磁线圈，金属套筒作为动铁芯的运动腔体，塑封外壳能够起到防水防尘的作用，避免厨卫、设备舱等潮湿环境下线圈受潮出现短路故障，侧方延伸的黑色安装支架带有标准安装孔位，可直接通过螺栓将阀体固定在设备安装板上，无需额外设计定制安装支架，降低整机装配的复杂度。设计过程中充分考虑了流体通路的压损控制，阀体内腔采用平滑流道设计，避免直角弯折造成的水流阻力增大，保证通水状态下的流量满足供水需求；电磁线圈的功率匹配常规低压控制回路，可直接对接常见的控制板输出信号，响应速度控制在秒级以内，满足水路快速通断的控制要求；各接口的尺寸适配行业通用的标准软管规格，安装时无需额外定制转接头，可直接与现有供水软管完成插接装配，阀体与电磁驱动部分采用螺栓紧固连接，中间设置密封垫片隔绝流体渗漏，同时方便后期拆解维护，清理阀体内积存的水垢、杂质，延长产品的整体使用寿命。安装边界上，阀体整体布局紧凑，驱动部分与阀体呈垂直排布，预留的接线空间可方便导线快速接入，安装时仅需预留对应操作空间即可完成装配与接线作业，不会占用过多设备内部的布设空间。
