径向疲劳性能测试试验台结构设计

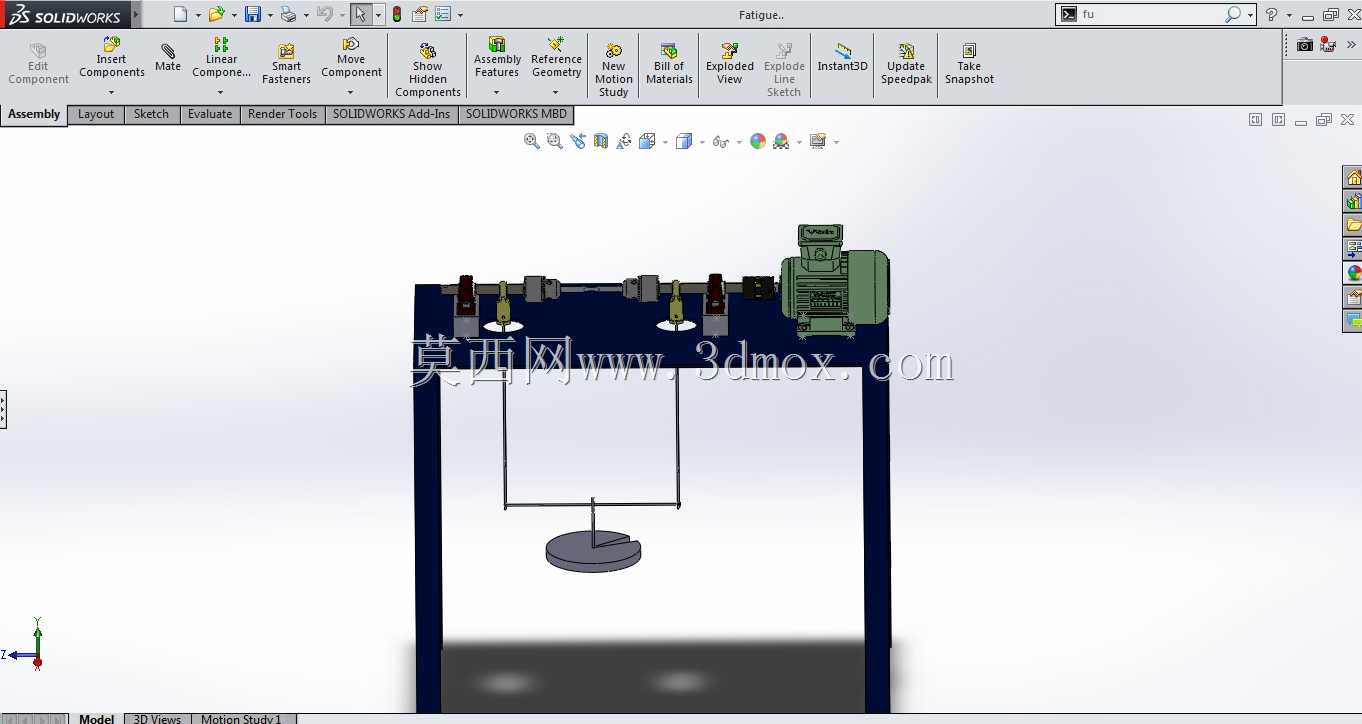

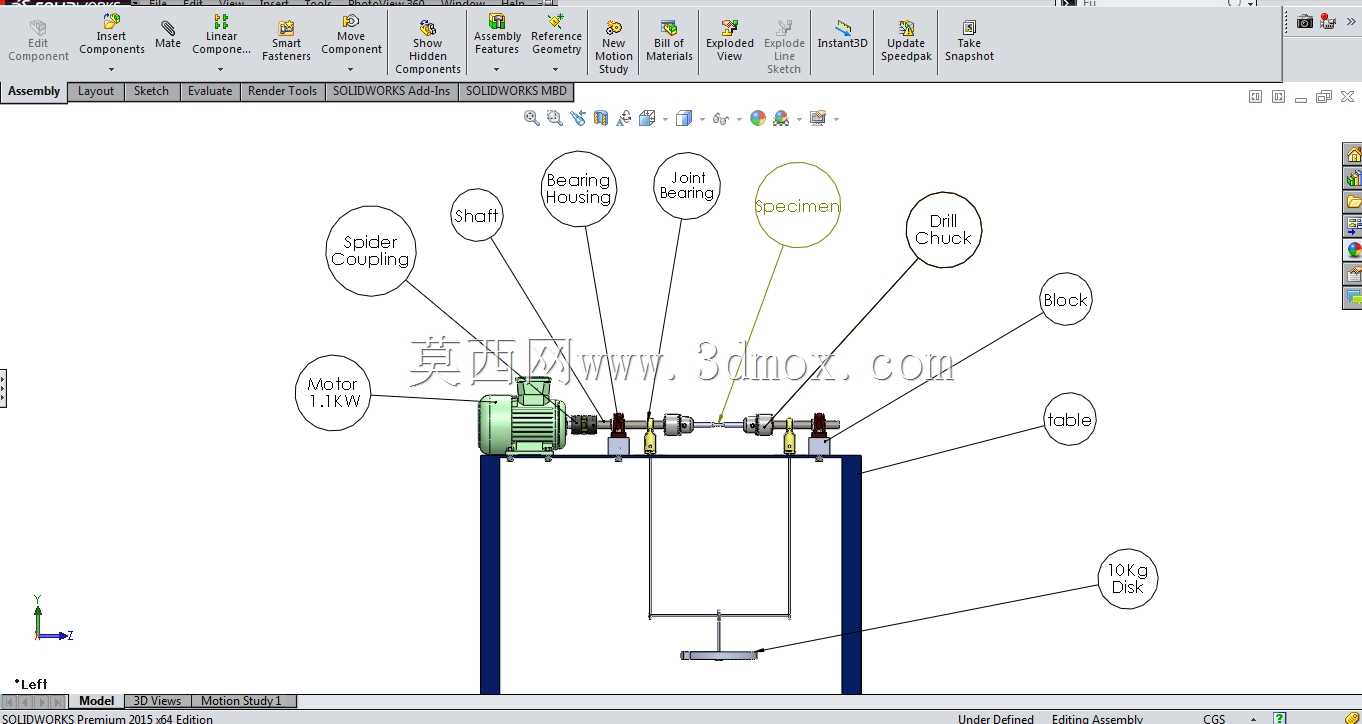

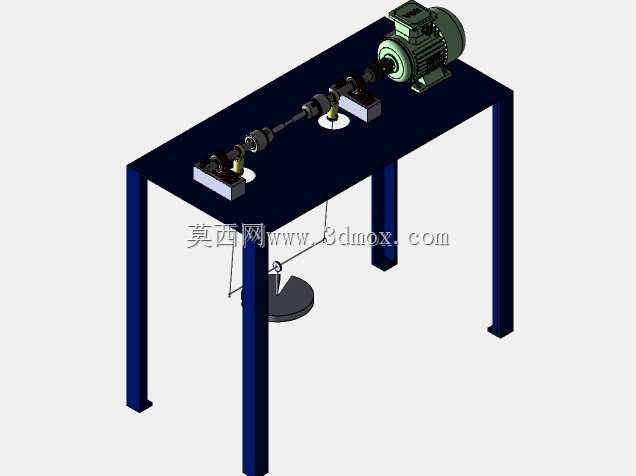

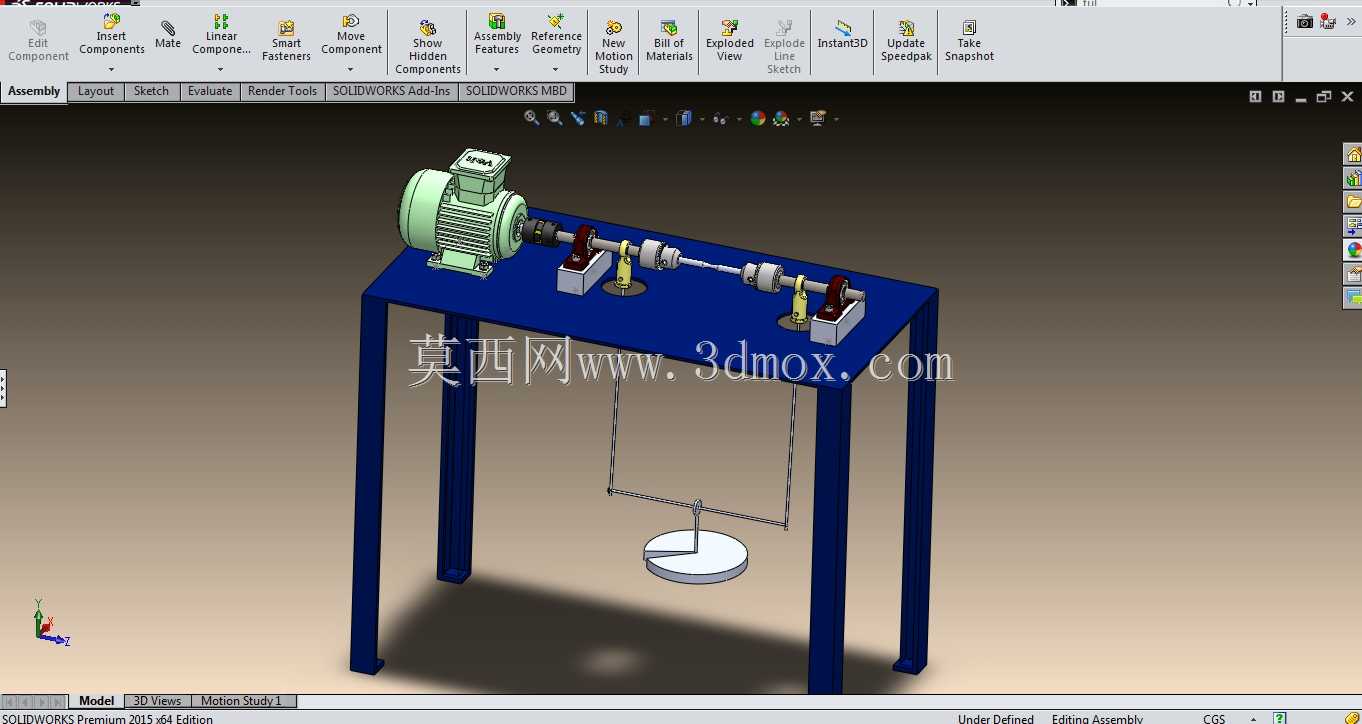

这款径向疲劳试验设备主要面向金属材料、轴类零部件、传动连接件的力学性能检测场景，广泛应用于机械制造实验室、材料研发检测中心、零部件生产企业质检环节，可完成旋转弯曲状态下的材料疲劳极限测定、零部件耐久性能验证、失效机理研究等核心测试工作，为材料选型、工艺优化、产品可靠性验证提供精准的力学数据支撑。设备整体采用台式框架布局，主体支撑结构为立式四腿落地式台架，台面作为核心功能部件的安装基准，预留了充足的安装定位空间，台架下方预留悬挂加载区域，可适配不同重量的标准砝码实现径向载荷的稳定施加，整体安装边界适配常规实验室检测工位布局，无需额外定制大型安装基础，可直接放置于水平硬化地面完成调平固定。动力端采用卧式驱动电机直连传动布局，电机通过安装座固定于台面左侧，输出端通过联轴器连接测试主轴，主轴沿台面横向布置，通过两组可调式支撑轴承座实现旋转支撑，支撑座位置可根据测试样件的长度规格进行横向滑移调整，适配不同尺寸的轴类、杆类测试样件装夹需求。测试工位设置于两组支撑座之间，加载机构采用悬挂式径向加载结构，通过吊绳连接加载砝码架，可对旋转状态下的测试样件施加恒定的径向载荷，模拟零部件实际工况下承受的交变弯曲应力，当主轴带动样件持续旋转时，样件表面各点周期性承受拉压交变应力，直至样件出现疲劳失效，即可记录对应载荷下的疲劳循环次数，完成材料疲劳性能参数测定。设计过程中充分考虑测试过程的稳定性与操作便捷性，台架采用型钢焊接框架结构，保证足够的结构刚度，避免加载过程中出现结构形变影响测试精度；传动路径采用同轴度精准定位设计，减少传动过程中的振动与偏载；支撑轴承座采用快拆式压盖结构，方便测试样件的快速装夹更换；加载区域设置防护围挡预留位，可加装透明防护装置避免测试过程中样件断裂飞出造成安全隐患。设备各功能模块布局紧凑，动力区、装夹区、加载区沿台面横向依次排布，操作空间预留充足，方便测试人员完成样件装夹、载荷调整、状态观测等操作，整体结构兼顾测试精度、结构可靠性与操作实用性，可满足常规金属材料与中小型传动零部件的旋转弯曲疲劳测试需求。
