带风扇演示的曲柄传动教学装置

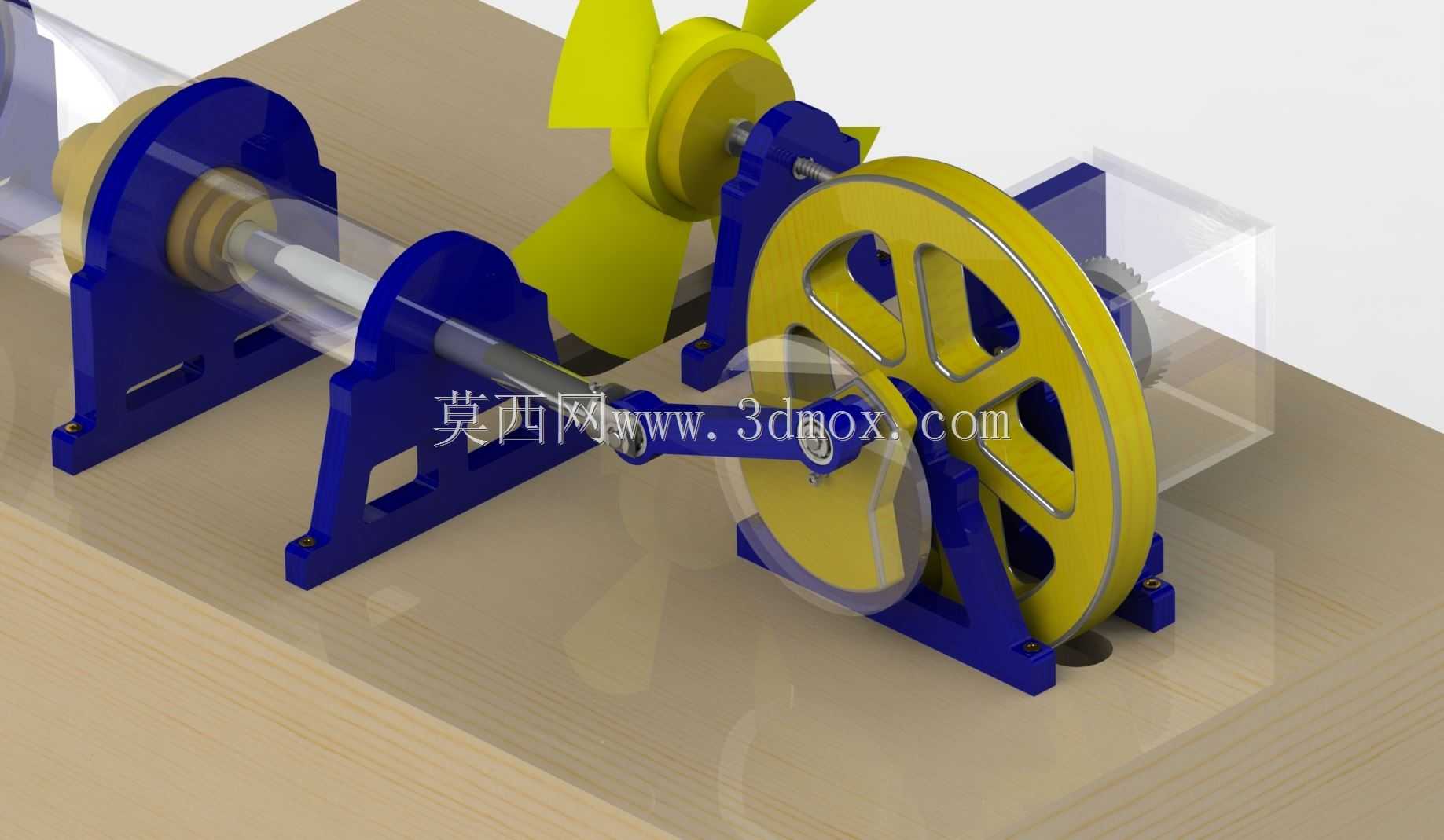

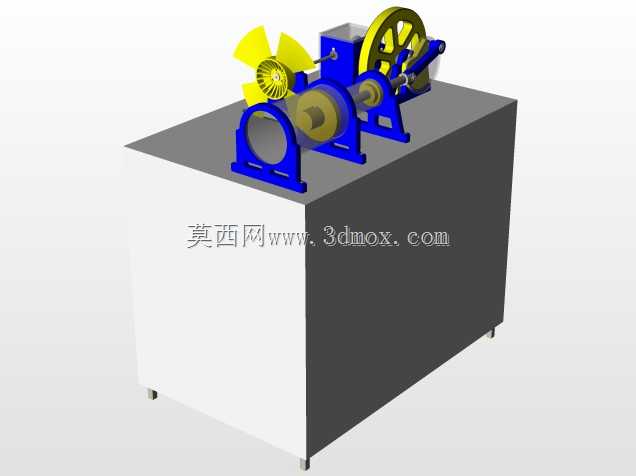

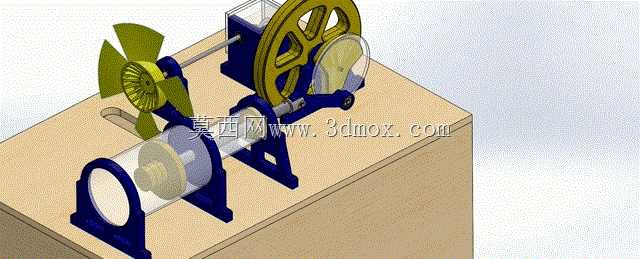

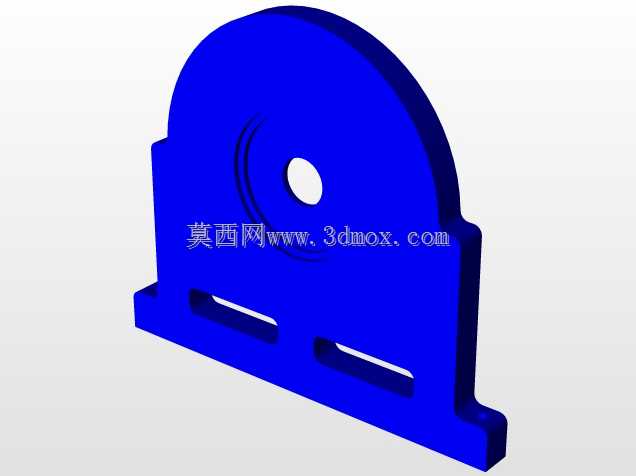

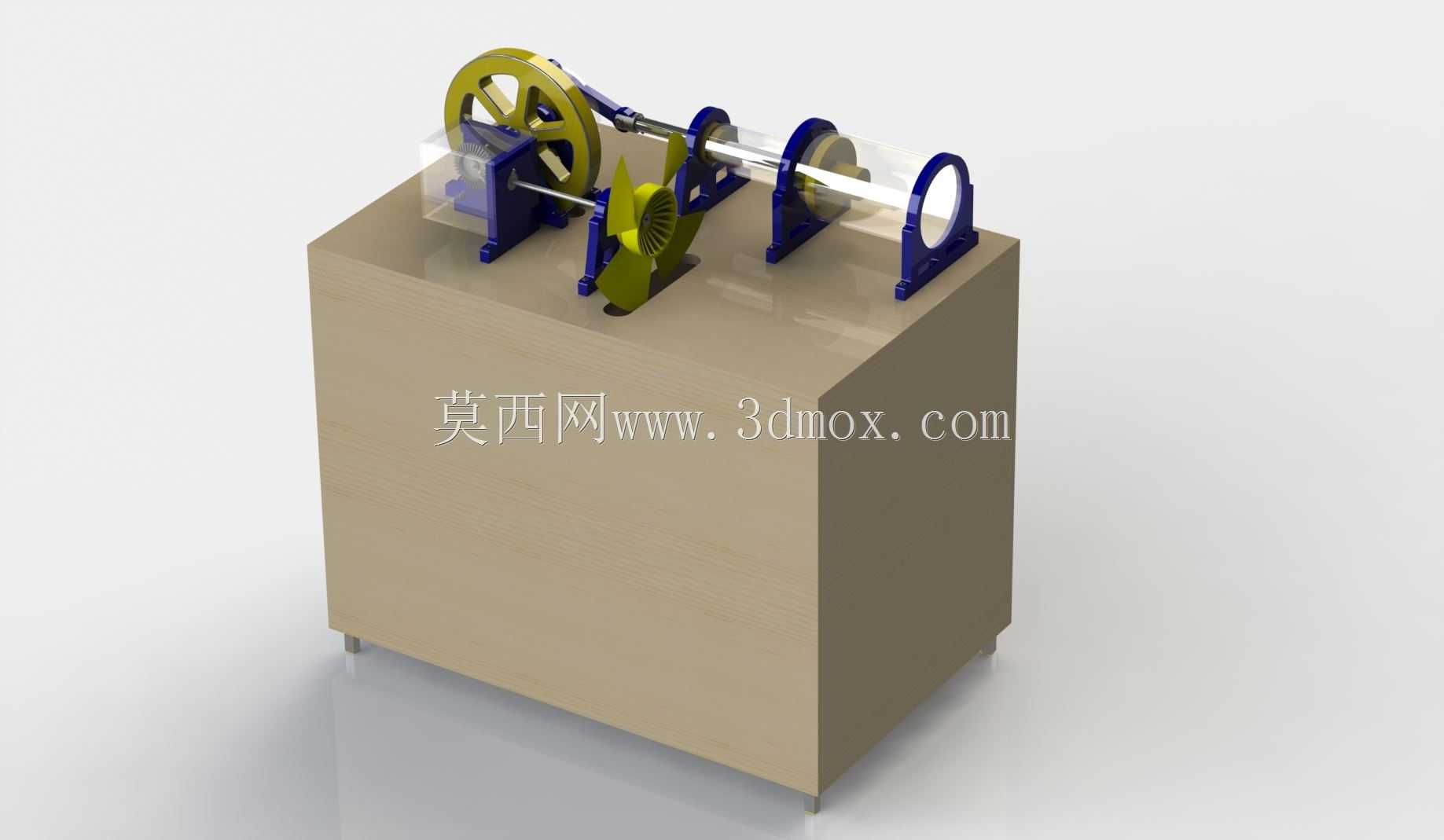

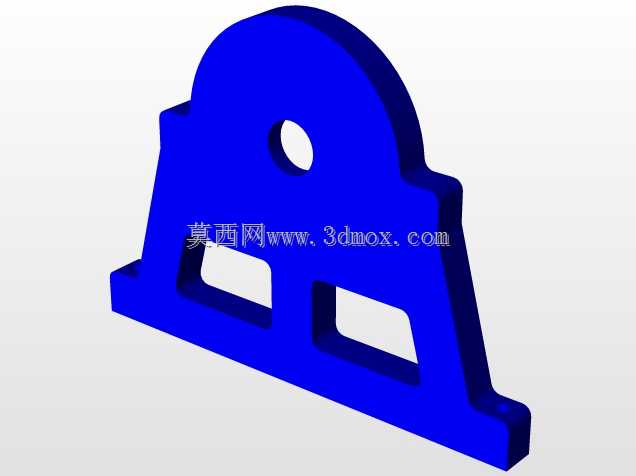

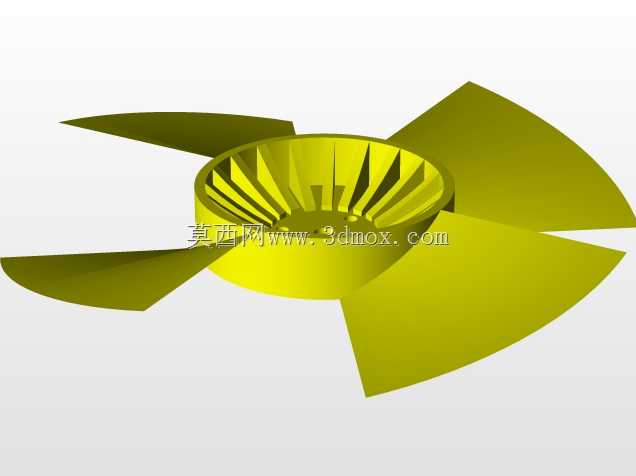

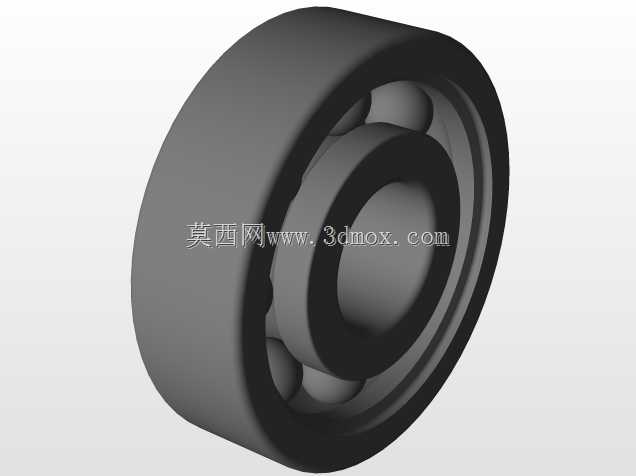

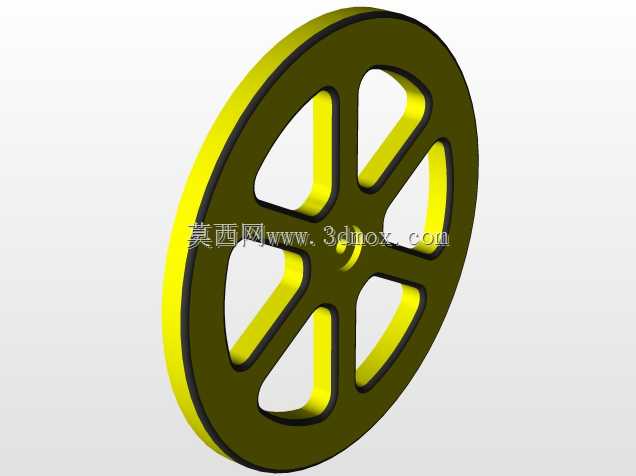

该装置是一套集成曲柄传动与风扇负载的机械原理演示结构，主要面向机械基础教学、科普展示场景设计，可直观呈现旋转运动的传递、曲柄机构的运动转换逻辑，帮助学习者理解刚性传动的动力传递路径与运动特性。整套装置采用卧式布局，核心传动路径由带轮传动副、曲柄转轴、支撑轴承座、末端风扇负载组成，底部设置平整安装基座，所有支撑构件均通过定位凸台与基座连接，安装时无需额外复杂调平，可直接放置于实验台、展示台平面使用，整体安装边界适配常规教学实验台的台面尺寸，不会占用过多展示空间。装置的动力输入端为大直径带轮，通过皮带将动力传递至同轴布置的曲柄构件，曲柄段采用偏心轴结构设计，可将输入的连续旋转运动通过转轴传递至末端，转轴全程由两个对称布置的蓝色轴承座提供径向支撑，有效避免长轴传动过程中出现的挠曲变形，保障传动过程的平稳性，减少运转过程中的卡顿与晃动。转轴末端直接连接轴流风扇负载，当动力输入带动曲柄运转时，风扇同步旋转产生气流，可直观通过风扇的转动状态、出风效果判断传动系统的运行状态，让抽象的传动比、运动传递概念变得具象可感。装置中段设置透明防护罩结构，可清晰观察内部转轴与曲柄的运动轨迹，同时避免运转过程中肢体接触运动部件，兼顾展示性与操作安全性。支撑构件采用加强筋结构设计，在降低整体自重的同时保障支撑刚度，即使长时间连续运转也不会出现支撑件变形移位的问题。整套结构的运动副均采用间隙配合设计，既保证运动过程无卡滞，又能控制运转间隙避免产生过大的传动噪音，适合在教室、科普展馆等安静场景下运行演示，可配合手动摇柄或者低速电机作为动力输入，适配不同的演示需求，既可以用于课堂上的手动操作演示，让学生亲手操作感受曲柄传动的力矩变化，也可接入动力源实现连续自动运转，作为常设科普展品长期展示。
