小型起重吊装用单轮吊线滑轮结构设计

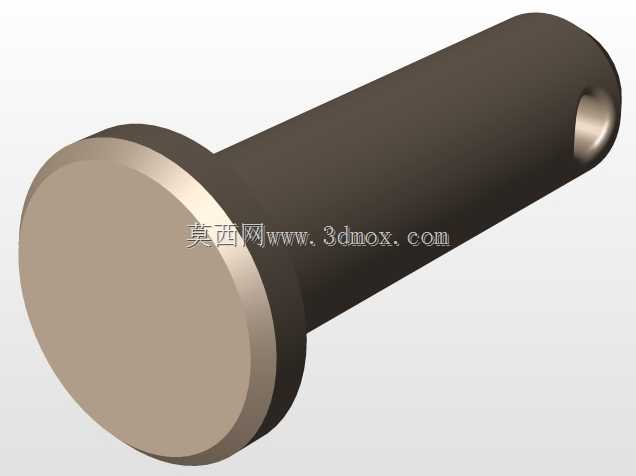

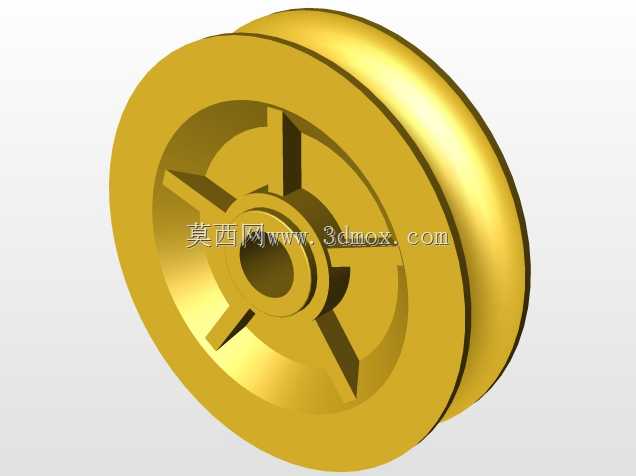

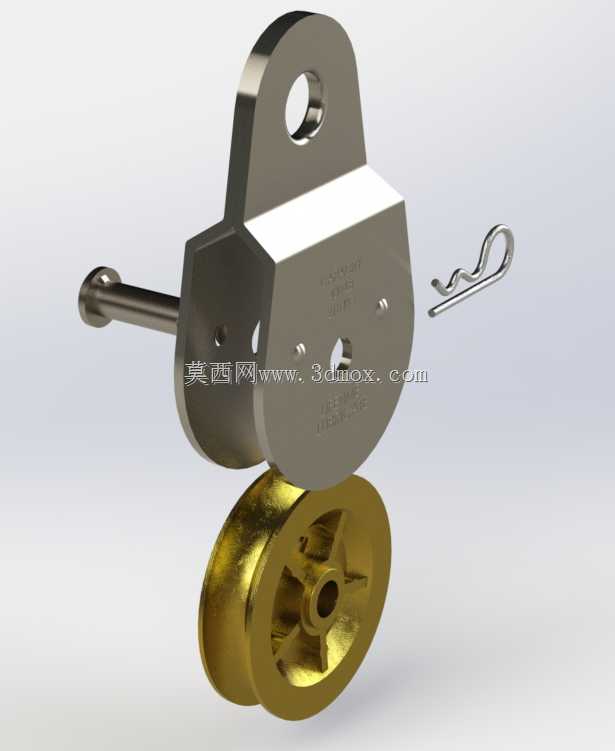

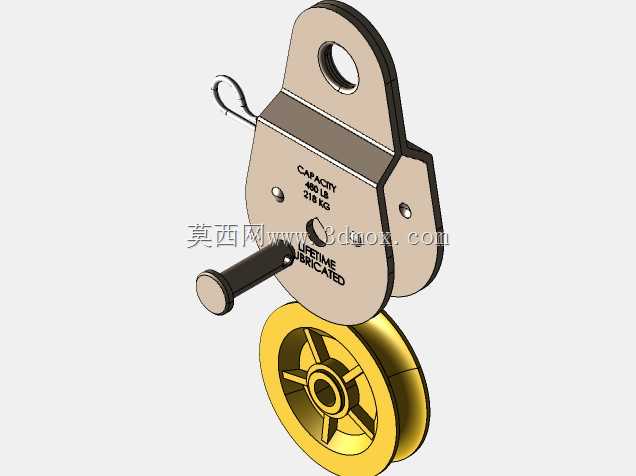

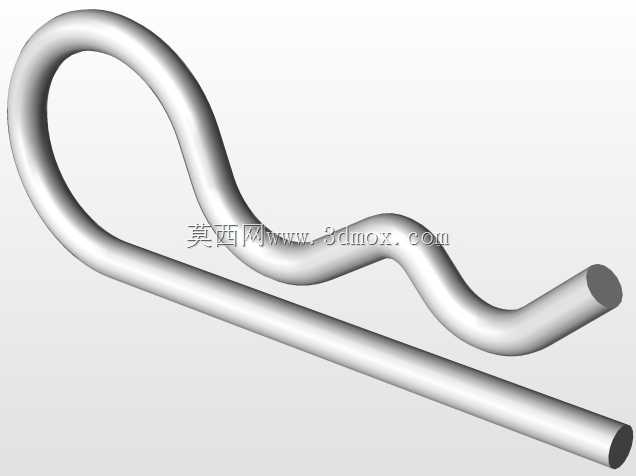

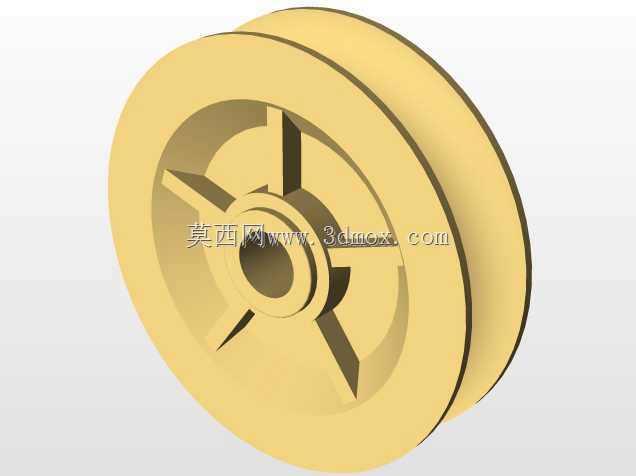

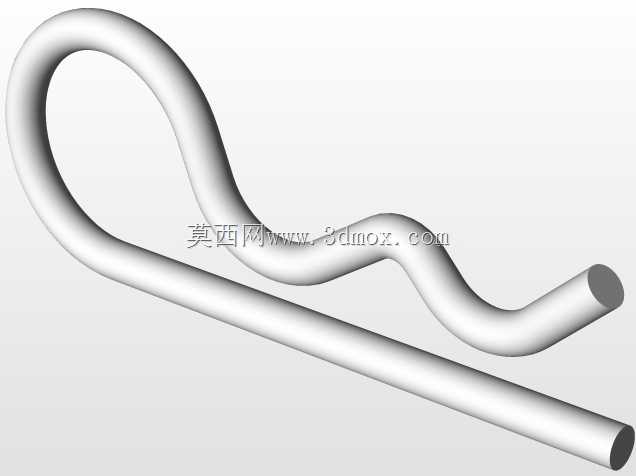

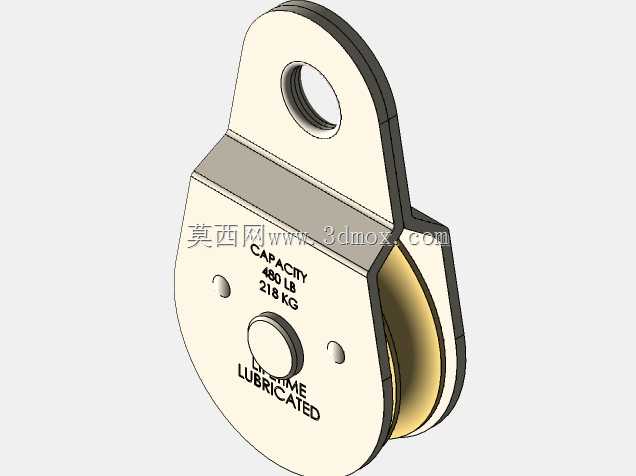

这款滑轮结构主要面向轻型起重吊装、绳索导向类作业场景，在小型设备检修、家装物料吊运、生产线轻型物料移位、户外临时挂装作业等场景中应用广泛，核心作用是通过轮体的滚动摩擦替代绳索与固定点位的滑动摩擦，大幅降低绳索牵引过程中的磨损与拉力损耗，同时可灵活改变绳索的施力方向，适配不同角度的吊装牵引需求。整体结构采用分体式装配设计，上部为一体式冲压成型的金属挂架，挂架顶端预留圆形吊装孔，可直接适配卸扣、吊环等标准连接件，实现与上部固定点位的快速挂接，挂架两侧的侧板通过销轴定位，将金色轮体完全包覆在架体内部，避免轮体在受力过程中出现侧向脱出的风险，同时侧板预留的销轴安装孔位可保证轮体转动时的同轴度，减少转动过程中的卡滞与偏磨问题。轮体采用带凹槽的轮缘设计，凹槽弧度适配常规直径的编织绳、钢丝绳，可将绳索牢牢限制在轮槽中心位置，避免绳索受力时从轮体侧边滑脱，轮体中心镶嵌耐磨衬套，与横向穿设的销轴配合，在长期转动过程中可降低接触面的磨损速率，延长整体结构的使用寿命。挂架侧方配套的R型开口销可对销轴进行轴向限位，安装时只需将销体卡入销轴端部的限位孔即可完成锁定，拆卸时只需掰开销体即可快速抽出销轴，无需额外工具即可完成轮体的更换与维护，大幅降低现场运维的操作难度。从安装边界来看，整体结构外形紧凑，挂架顶端吊装孔到轮体最底端的垂直距离适配狭小空间内的吊装作业，挂架两侧的外轮廓宽度控制在极小范围内，可在狭窄的支架间隙、墙体预留孔洞内完成安装布置，不会因为结构体积过大影响作业空间。在功能设计上，这款滑轮额定承载适配轻型作业载荷，轮体转动顺滑无卡顿，挂架的受力结构经过受力优化，在额定载荷下不会出现架体变形、销轴弯曲的问题，同时金属材质的主体结构具备良好的抗锈蚀、抗冲击性能，可在户外、车间等多类复杂环境下稳定使用，除了吊装作业外，也可作为绳索导向件应用在晾衣系统、大棚卷帘牵引、小型索道类轻型结构中，适配多类需要绳索转向、减磨的使用场景。
