齿轮齿条式汽车转向系统结构展示模型

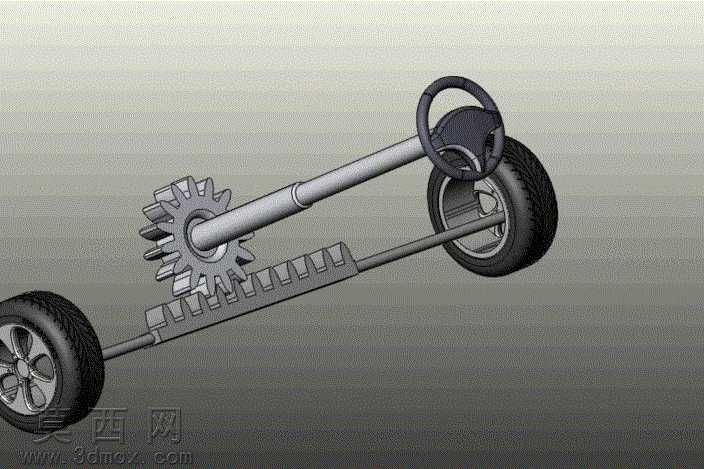

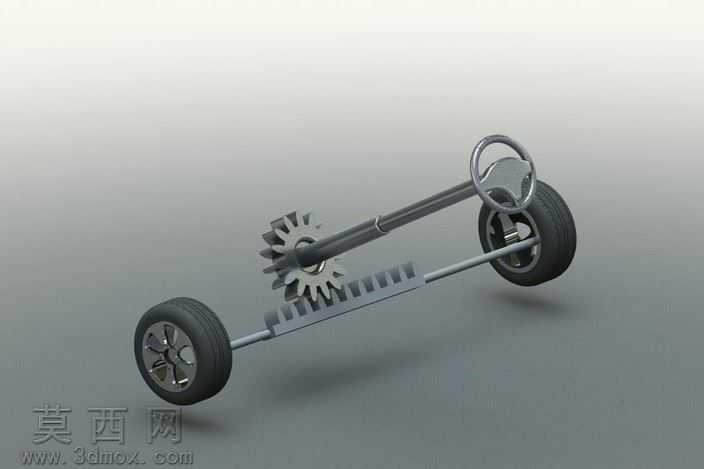

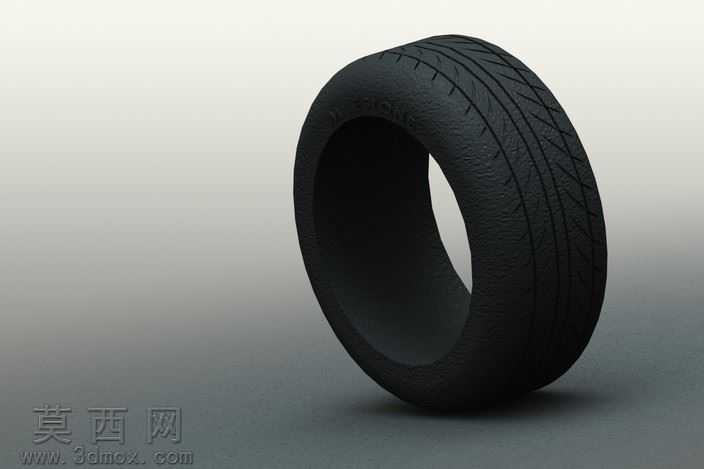

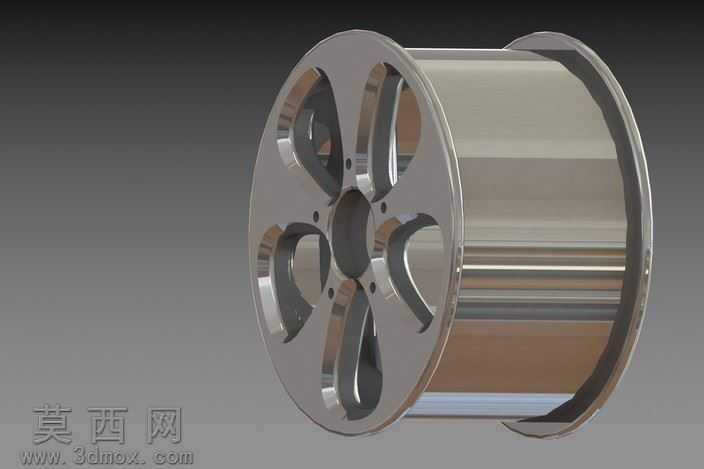

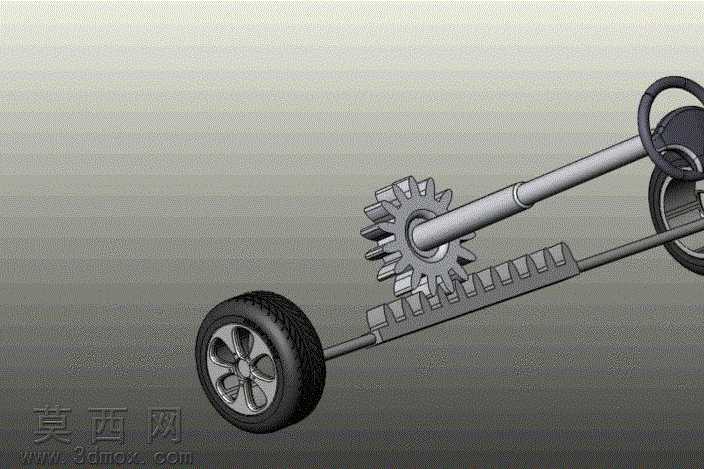

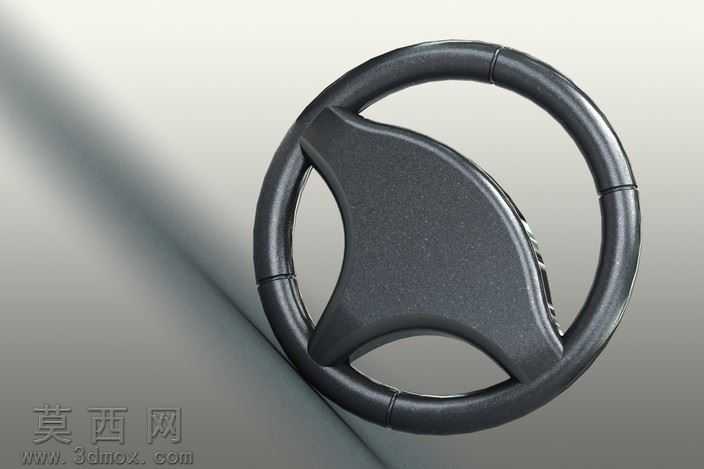

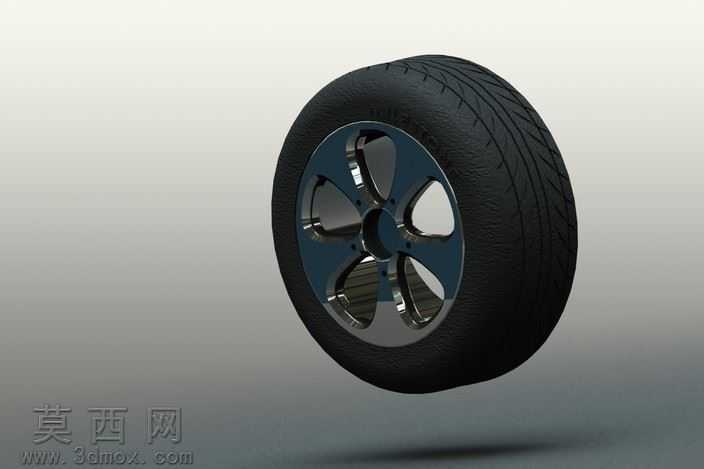

本作品为齿轮齿条式汽车转向系统的三维结构展示模型，采用SolidWorks完成全参数化建模，完整还原了转向系统从方向盘输入到车轮偏转的整套传动链路。建模过程中首先对转向操纵机构进行精细化构建，按照真实乘用车转向盘的人体工程学比例绘制轮圈、辐条与中心轮毂结构，转向轴采用阶梯轴设计，精准还原轴段的直径变化、定位轴肩与装配基准面，确保与后续传动部件的装配约束完全符合机械设计公差要求。传动核心部分的齿轮齿条副是建模重点，转向齿轮采用渐开线圆柱直齿设计，通过参数化齿形绘制保证齿距、齿厚、压力角等参数符合传动啮合标准，齿条部分按照匹配齿轮的模数进行齿形切削，同时还原齿条的安装导向平面、拉杆连接凸台等结构，确保齿轮转动时可顺畅带动齿条做轴向直线运动。转向横拉杆与车轮连接部分，模型还原了拉杆的球头铰接结构、转向节的连接位，以及配套的合金轮毂与橡胶轮胎结构，轮胎表面绘制了真实的胎面花纹沟槽，轮毂还原了多辐式铝合金造型的曲面细节。材质渲染阶段，为不同部件匹配对应物理材质：方向盘采用哑光黑色橡塑材质，添加细微的表面颗粒质感模拟真实握把触感；转向轴、齿轮、齿条等金属传动部件采用抛光合金钢材质，添加适度的金属反射与边缘倒角高光，凸显机加工零件的精密质感；轮胎采用黑色橡胶材质，调整粗糙度参数还原橡胶的半哑光漫反射特性，轮毂采用亮面铝合金材质，搭配金属漆层的细微反光效果。模型同时制作了运动演示动画，完整模拟方向盘转动时，转向轴带动齿轮旋转，齿轮啮合齿条横向移动，最终通过横拉杆拉动两侧车轮同步偏转的完整工作过程，直观展示齿轮齿条转向器传动比恒定、传动效率高、结构紧凑的特点，可用于汽车构造教学、转向系统原理演示等场景，帮助观者清晰理解转向系统的动力传递路径与各部件的协同工作逻辑。
