卧式ASME标准压力容器工业罐体结构

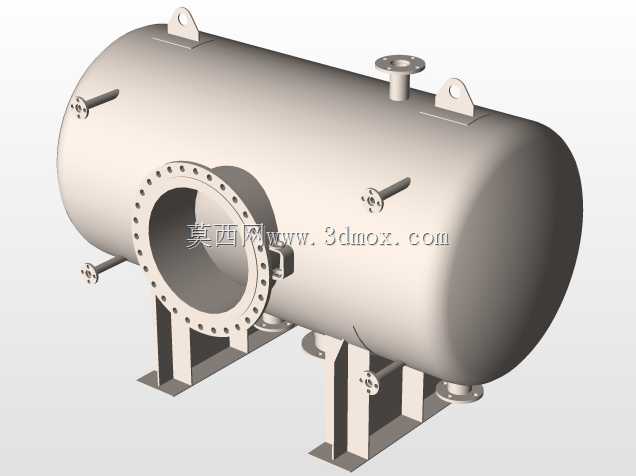

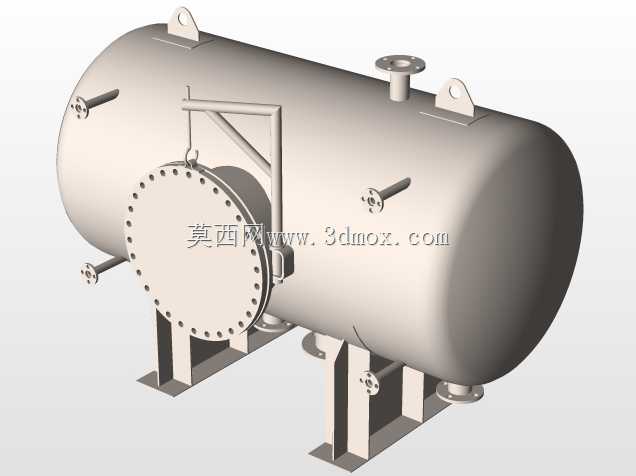

这款卧式承压罐体是工业生产领域中用于承压介质存储与工艺缓冲的核心设备，广泛应用于石油炼化、化工生产、食品加工、制药提纯、集中供热等多个工业场景，可在带压工况下完成液态、气态介质的暂存、气液分离、工艺缓冲等作业，是流程工业生产链路中保障系统压力稳定、介质存储安全的关键配套装置。从结构设计来看，该罐体采用卧式布置方案，整体为带椭圆封头的圆筒形承压壳体，筒体端部采用带螺栓孔的法兰结构实现快开式端盖连接，既能够满足承压状态下的密封可靠性要求，也可在设备检修、内部清理时快速拆卸端盖，降低运维作业的难度与耗时。罐体顶部设置带吊耳结构的支座，可配合车间起重设备完成设备的吊装转运与就位安装，底部采用对称布置的鞍式支撑结构，支撑腿通过加宽的接触底座与安装基础固定，能够均匀分散罐体满液状态下的整体重量，避免局部应力集中导致的壳体变形，适配混凝土基础、钢结构平台等多种安装场景。罐体的筒体表面根据工艺需求分布了多组不同通径的接管接口，分别用于介质的进料、出料、排气、排污、仪表安装等功能，各接口的位置排布充分考虑了工艺管线的走向逻辑，预留了足够的管线安装与操作空间，避免相邻管线出现干涉问题。设计过程中严格遵循ASME压力容器相关规范要求，对筒体壁厚、封头曲率、法兰螺栓规格、支撑结构强度都做了匹配性校核，确保设备在额定工作压力下具备足够的结构强度与密封性能，同时兼顾了设备运行过程中的热胀冷缩补偿空间，避免温度变化产生的附加应力损伤设备结构。从安装边界来看，该卧式罐体的轴向长度、筒体直径、支撑腿间距、各接口的伸出长度与方位都做了标准化适配设计，可直接对接常规工业管线的安装尺寸，不需要额外做非标改制，鞍式支座的安装孔位也匹配通用的设备安装基础规范，能够大幅缩短现场安装的施工周期。设备整体的结构布局紧凑，在满足承压功能与工艺接口需求的前提下，尽可能压缩了无效的占用空间，适合在厂房空间有限的生产场景中布置，同时外部的爬梯、操作平台连接位也做了预留，可根据现场使用需求配套加装附属操作设施，满足日常巡检、阀门操作的使用需求。
