楼宇门口可视对讲门禁终端外观结构设计

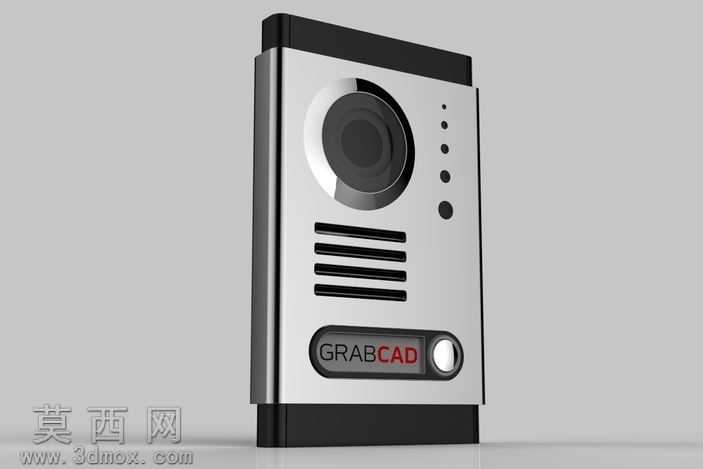

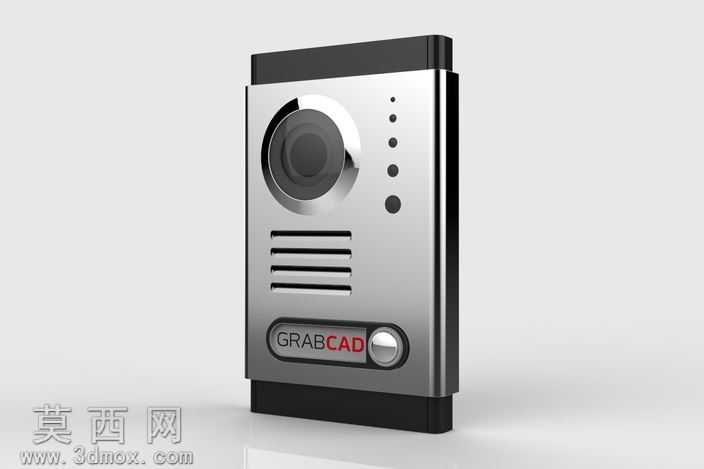

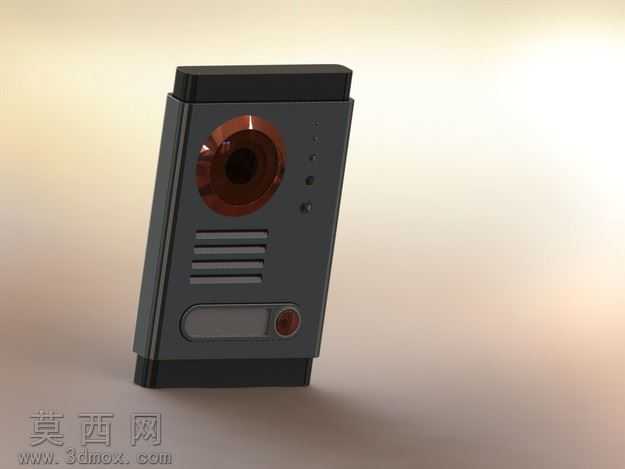

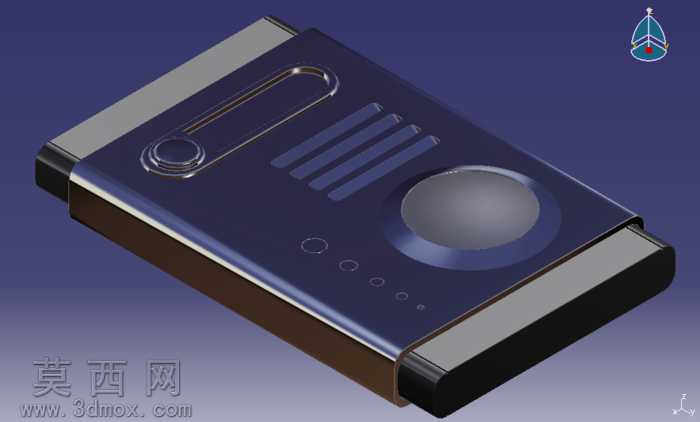

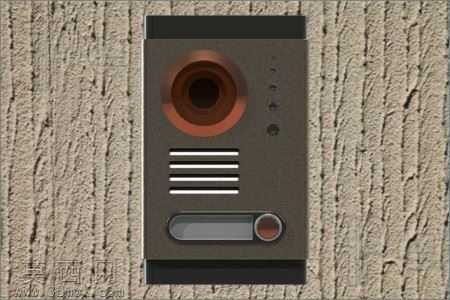

本作品为楼宇门口可视对讲终端的三维建模设计成果，建模阶段依托参数化三维设计软件完成全尺寸比例的精准构建，首先以实际民用楼宇对讲设备的通用安装尺寸为基准，绘制主体外壳的二维轮廓草图，通过拉伸、倒角、抽壳等基础特征命令构建出设备的主壳体基础结构，壳体采用上下分件的装配结构，上半部分为功能元件安装区，下半部分为标识与按键安装位，边缘做R3圆角过渡处理，既符合注塑生产的脱模工艺要求，也能避免安装使用过程中的锐边磕碰问题。材质与渲染阶段，针对设备不同部件的真实质感做了精细化的材质参数调试：主体外壳正面采用拉丝不锈钢金属材质，调整金属粗糙度参数至0.15，添加细微的横向拉丝纹理贴图，还原金属面板的耐磨哑光金属质感；上下封边部分采用黑色阻燃ABS工程塑料材质，设置粗糙度0.3、轻微磨砂纹理，模拟塑料壳体的细腻触感；摄像头区域采用高透亚克力保护罩，调整折射参数与反射强度，还原透明镜片的通透光学效果；功能按键部分采用镀铬金属材质，提升按键区域的识别度与操作质感；出声孔区域做凹陷阵列结构，搭配黑色防尘网材质，还原对讲设备的出声结构细节。结构设计层面，正面上方集成摄像头模组安装位，侧边竖向排布四个状态指示灯开孔，分别对应电源、通话、开锁、报警四个工作状态，摄像头下方设置横向阵列的长条形出声孔，保证对讲通话的声音传输效果，下方区域预留品牌标识安装位与圆形呼叫按键安装位，按键做凸起0.8mm的结构设计，符合人体工学按压操作的触感需求，整体壳体厚度控制在28mm，适配墙面嵌入式或明装的两种常规安装方式。设计思路上，整体采用方正简约的工业设计风格，金属与塑料的材质搭配兼顾户外使用的耐候性与室内安装的美观度，所有功能元件的排布符合用户站立操作的视觉高度与操作习惯，摄像头位置对应普通成年人的面部高度，按键位置处于抬手即可轻松触碰的区域，出声孔朝向正对访客方向，保证拾音与放音的清晰度，各部件的装配间隙预留0.2mm的公差，满足实际量产的装配精度要求，渲染阶段采用影棚柔光打光方式，多角度呈现设备的材质质感与结构细节，完整还原产品的真实外观效果。
