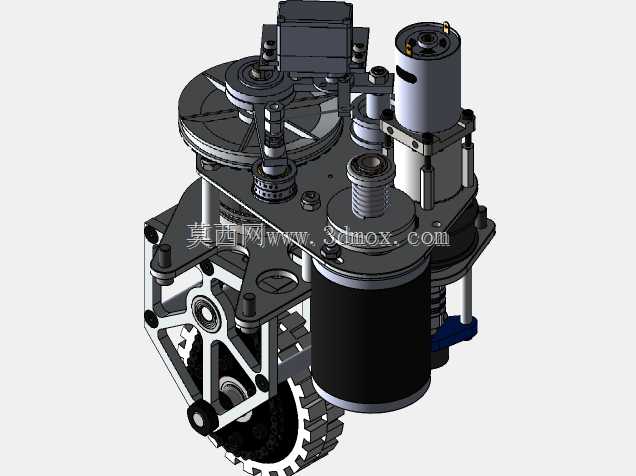

FRC机器人用CVT无级变速转向执行机构

该转向模块主要面向FRC青少年机器人竞赛场景设计，可直接搭载于竞赛机器人的行走转向端，适配各类需要行进间动态调整传动比、同步完成转向动作的轮式机器人平台，也可经过小幅参数调整后应用于小型智能巡检机器人、轻型AGV搬运小车的行走驱动单元中，解决传统定比传动转向机构在变负载工况下动力匹配不足、转向响应迟滞的问题。在实际运行过程中，这套机构承担着双重功能：一方面通过锥形皮带轮组成的CVT变速系统，根据行进阻力、转向角度的实时变化动态调整传动减速比，让驱动电机始终工作在高效扭矩输出区间，避免急转向、爬坡工况下电机堵转或动力过剩浪费；另一方面集成转向执行结构，将变速输出的动力同步传递至行走轮，配合转向舵机的角度信号完成差速转向动作，无需额外搭建独立的转向传动链路，大幅压缩机器人行走机构的整体占用空间。从设计思路来看，整套模块采用高度集成化的布局逻辑，将CVT变速单元、动力输入单元、转向输出单元、轮系安装座整合在同一块金属安装基板上，摒弃了传统分体式传动结构冗长的传动链路，减少了中间传动轴、联轴器带来的动力损耗与装配误差；锥形皮带轮的型线经过反复匹配调校，确保皮带在变速滑移过程中始终保持合适的张紧力，不会出现跳齿、脱带的故障，2XL皮带的选型兼顾了小尺寸空间下的传动扭矩需求与传动平顺性，相比同步带传动噪音更低、变速过程更顺滑，相比齿轮传动抗冲击能力更强，能适配竞赛场景下频繁的急起急停、碰撞冲击工况。在安装边界与尺寸适配方面，整套模块采用扁平化布局设计，所有动力元件、传动轮系均围绕安装基板分层布置，最大程度压缩了竖直方向的占用高度，可适配机器人底盘内部局促的安装空间；安装基板上预留了标准化的安装孔位，可直接与常见的FRC机器人铝型材底盘对接，无需额外加工转接件；行走轮的安装轴位置经过精准调校，与转向旋转中心保持同轴，转向过程中轮体不会出现额外的滑移摩擦，转向动作更精准；模块的动力输入接口采用通用的电机安装座，可适配同规格的直流驱动电机与转向舵机，后期维护更换元件时无需对整体结构进行修改，拆装维护十分便捷。整套机构的结构件大量采用轻量化镂空设计，在保证结构强度、满足传动受力要求的前提下尽可能降低自身重量，帮助竞赛机器人控制整体配重，提升行进过程中的灵活性与动态响应速度。
