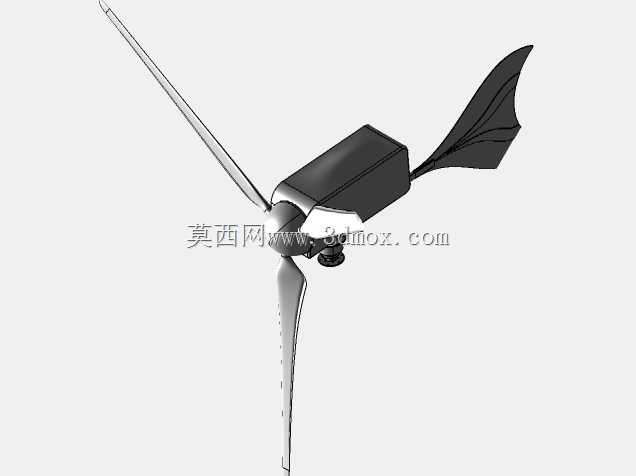

10kW水平轴风力发电机组整机结构

这款10kW级水平轴风力发电机组，主要面向分布式离网供电场景与小型并网风电项目，可广泛应用于偏远村落独立供电、海岛驻地能源补给、山区监测站点自持供电、中小型工商业厂区分布式清洁能源补充等场景，能够在年平均风速5.5m/s以上的区域稳定运行，将流经风轮扫掠面的风能高效转化为可直接利用的电能，补足传统电网难以覆盖区域的电力缺口，也可搭配光伏组件构建风光互补的综合供能系统，提升零散清洁能源的利用效率。

从实际用途来看，该机组属于小型商用风电设备，既可以独立搭建离网供电系统搭配储能单元为负载供电，也可通过并网逆变器接入低压配电网实现余电上网，适配民用生活供电、小型生产作业供电、户外公共设施供电等多元需求，相较于大型风电机组，其部署灵活、运维成本低，对场地的要求更小，适合分散式的能源布局需求。

在功能特性上，机组采用三叶片水平轴结构，搭配尾翼自动对风机构，能够在风向变化时自动调整风轮朝向，始终保持风轮正对来流方向，最大化捕获风能；叶片采用翼型优化设计，在低风速区间即可启动，同时兼顾高风速下的气动稳定性，配合机舱内的传动与发电单元，可实现风能到旋转机械能再到电能的平稳转换，机组自带的限速保护结构可在极端大风工况下限制风轮转速，避免过载损坏，提升复杂风况下的运行可靠性。

设计思路上，整机围绕小型风电场景的实用化需求展开，优先平衡结构强度、气动效率与部署便捷性：叶片采用细长大展弦比设计，在保证结构刚度的前提下降低叶片自重，减少风轮转动的惯性损耗；机舱采用紧凑式布局，将发电、传动、偏航相关部件整合在封闭舱体内，既减少户外风沙雨水对内部构件的侵蚀，也压缩了整机的横向尺寸，降低运输与吊装难度；尾翼采用上翘式构型，在实现自动对风功能的同时，可在风速超过额定阈值时触发风轮侧偏动作，实现被动式限速，无需额外加装复杂的主动变桨机构，降低整机的故障概率与后期维护成本。

从安装边界来看，该机组的风轮扫掠直径适配10kW功率等级的风能捕获需求，整机轴向长度紧凑，安装时需搭配高度适配的独立塔架，保证风轮扫掠面距离地面有足够高度，避开近地面的紊流风区；安装点位需要预留足够的周边安全距离，确保风轮转动范围内无高耸障碍物遮挡来风，同时避免叶片转动范围触及周边建筑或植被，塔架基础的尺寸与承重设计匹配整机满载运行时的动载荷与极端风况下的倾覆力矩，保障长期运行的结构稳定性。
