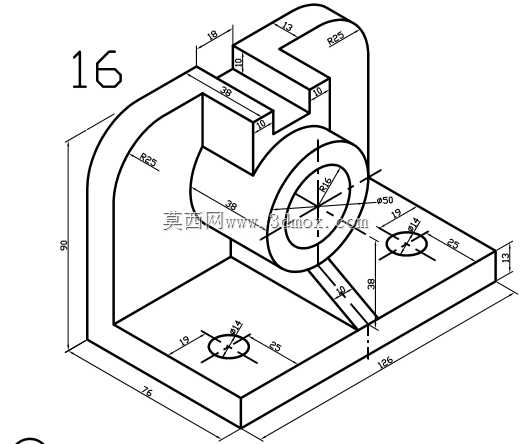

该零件是面向机械制图入门学习者设计的典型轴测结构练习载体,在机械制图教学、三维建模入门训练场景中应用广泛,能够帮助初学者快速建立二维视图与三维实体的空间映射逻辑,掌握等轴测图的尺寸标注规则、形体相交线的绘制方法,理解组合体的叠加、切割成型逻辑,为后续复杂机械零件的测绘、建模、出图工作打下扎实的空间认知基础。从实际功能特性来看,该零件属于典型的支座类组合结构,底部为带安装孔的矩形承载底板,可通过紧固件固定在安装基面之上,为上部结构提供稳定的支撑基础;中部为带同轴通孔的圆筒结构,可用于穿装转轴、定位销等传动或定位构件,实现与其他运动部件的铰接或回转配合;上部为带弯折轮廓的支撑臂结构,通过圆弧过渡与侧立支撑板连接,侧支撑板同时衔接底板与圆筒结构,搭配加强筋结构提升整体连接刚性,避免受力时出现结构变形,上部的开槽结构可用于卡装限位构件,实现配套部件的位置约束。在设计思路上,该零件采用组合体拆分设计逻辑,将整体结构拆解为底板、圆筒、侧支撑板、上部弯折臂、加强筋五个基本形体,通过叠加、切割、相交的方式组合成型,所有外轮廓转角处均设置圆弧过渡,避免应力集中的同时也符合常规机械加工的工艺要求;尺寸标注遵循轴测图标注规范,将定形尺寸、定位尺寸沿轴测轴方向布置,清晰标注每个结构的大小与相对位置,让初学者能够直观读取各部分的尺寸参数,快速还原三维结构。从外形尺寸与安装边界来看,该零件底板总长76mm、总宽38mm,底板上的两个安装孔中心距为50mm,安装孔距离底板侧边的定位尺寸分别为19mm、25mm,安装时需预留至少超出底板轮廓5mm的操作空间用于紧固件装拆;零件整体总高为50mm,侧支撑板外圆弧半径为R25,上部弯折臂的外圆弧半径为R25,圆筒外径为φ50、内孔直径为φ16,圆筒中心距离底板上表面的高度为28mm,上部开槽的宽度为10mm、槽深18mm,加强筋厚度为8mm,所有尺寸均为入门练习常用的规整数值,便于初学者快速完成建模与绘图练习,不会因复杂的非规整尺寸提升入门门槛。
