内摆线齿轮传动蒸汽动力装置结构

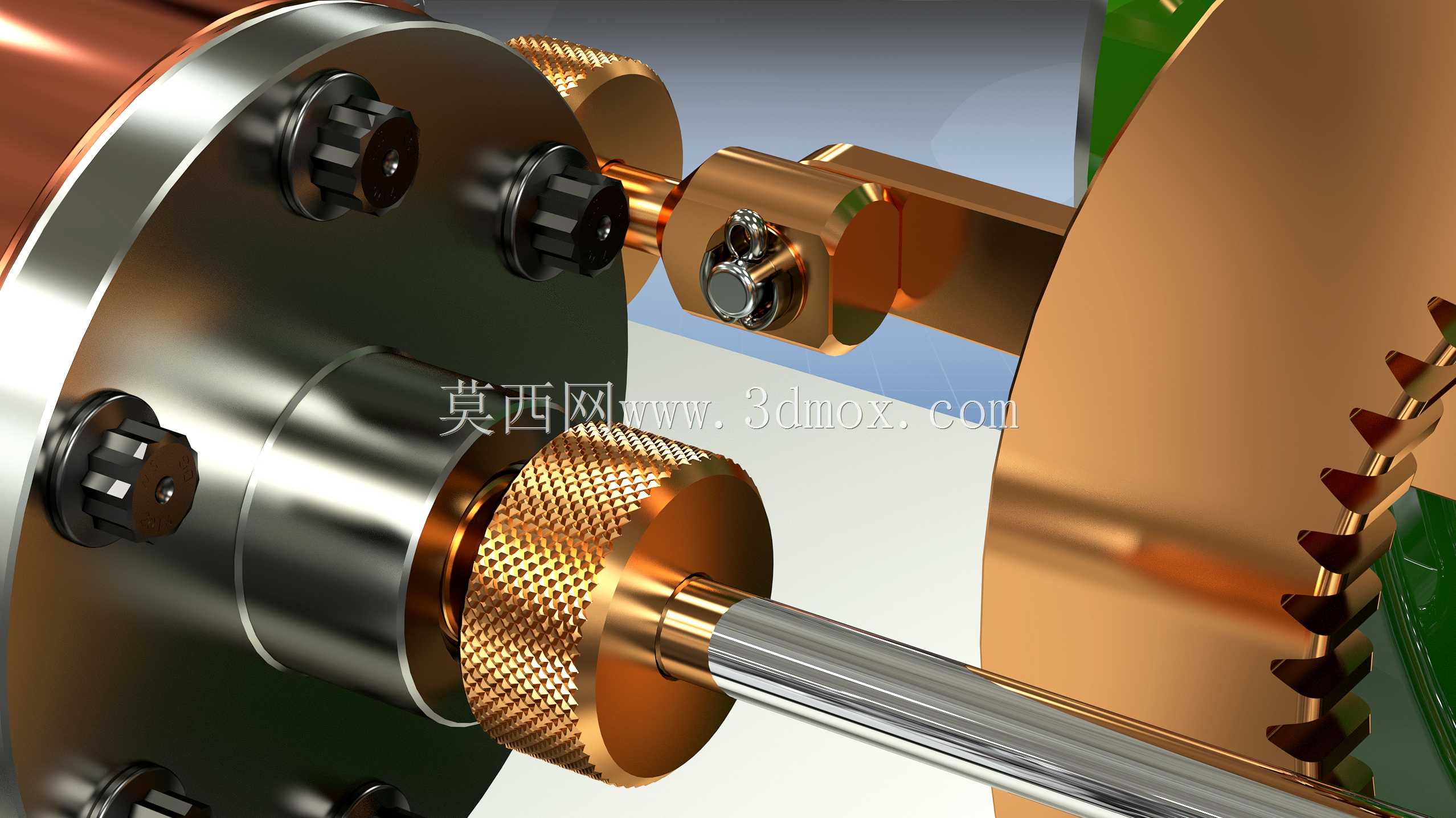

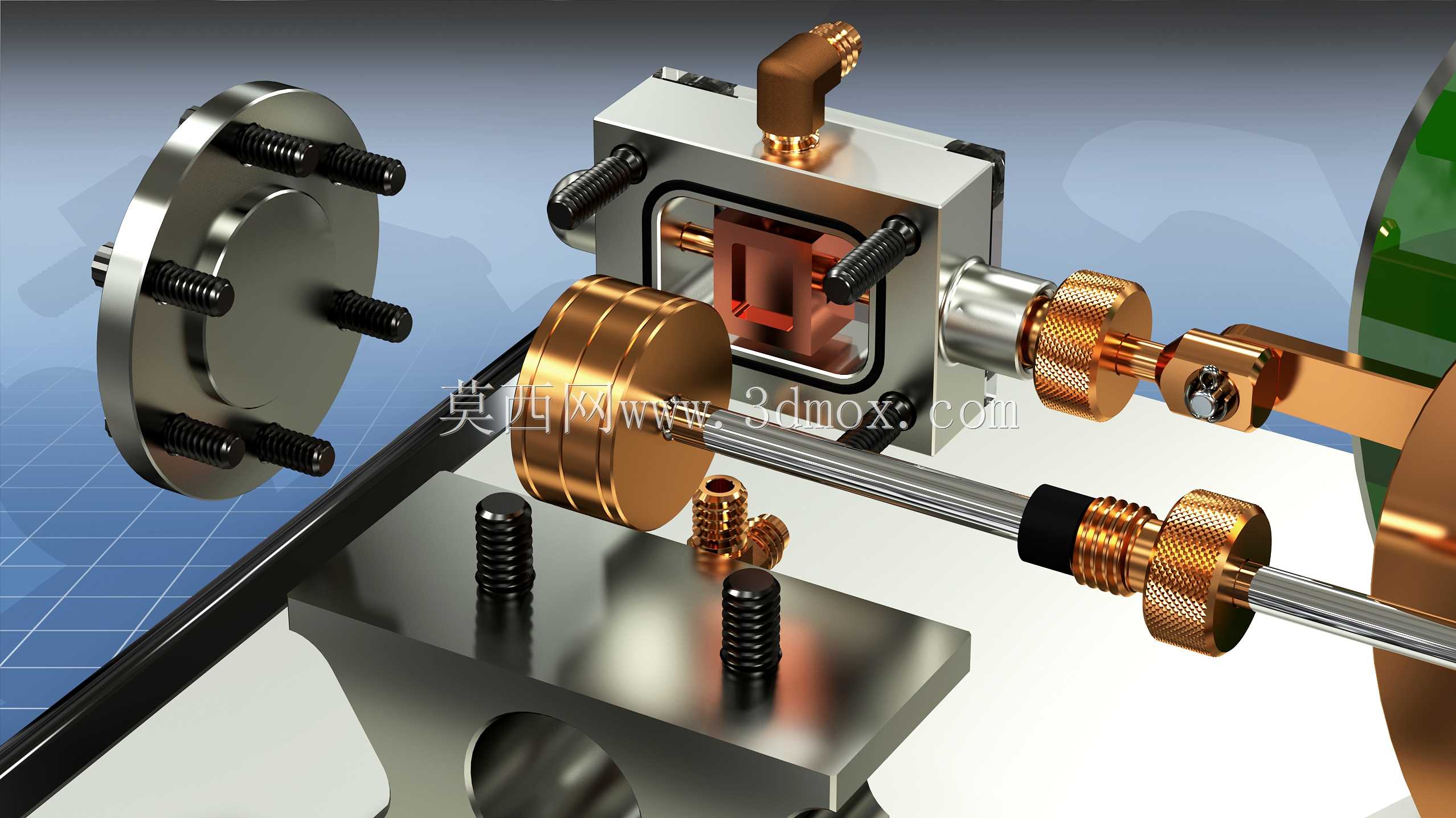

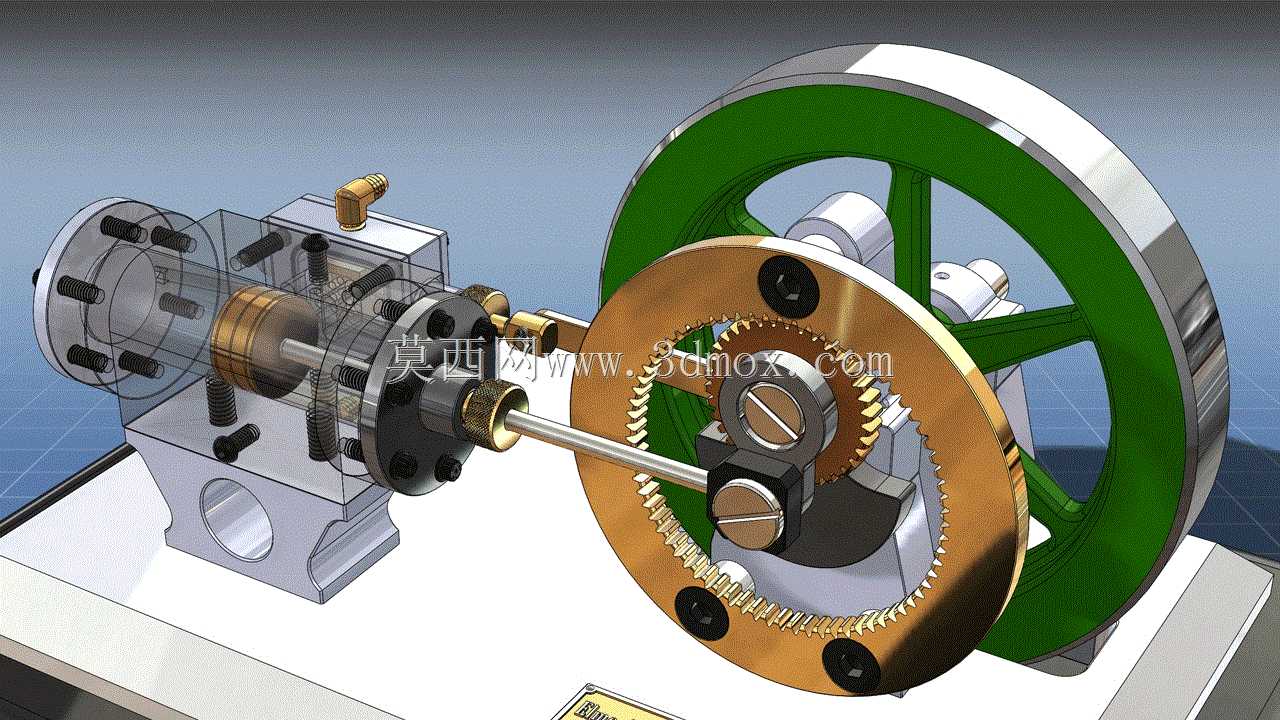

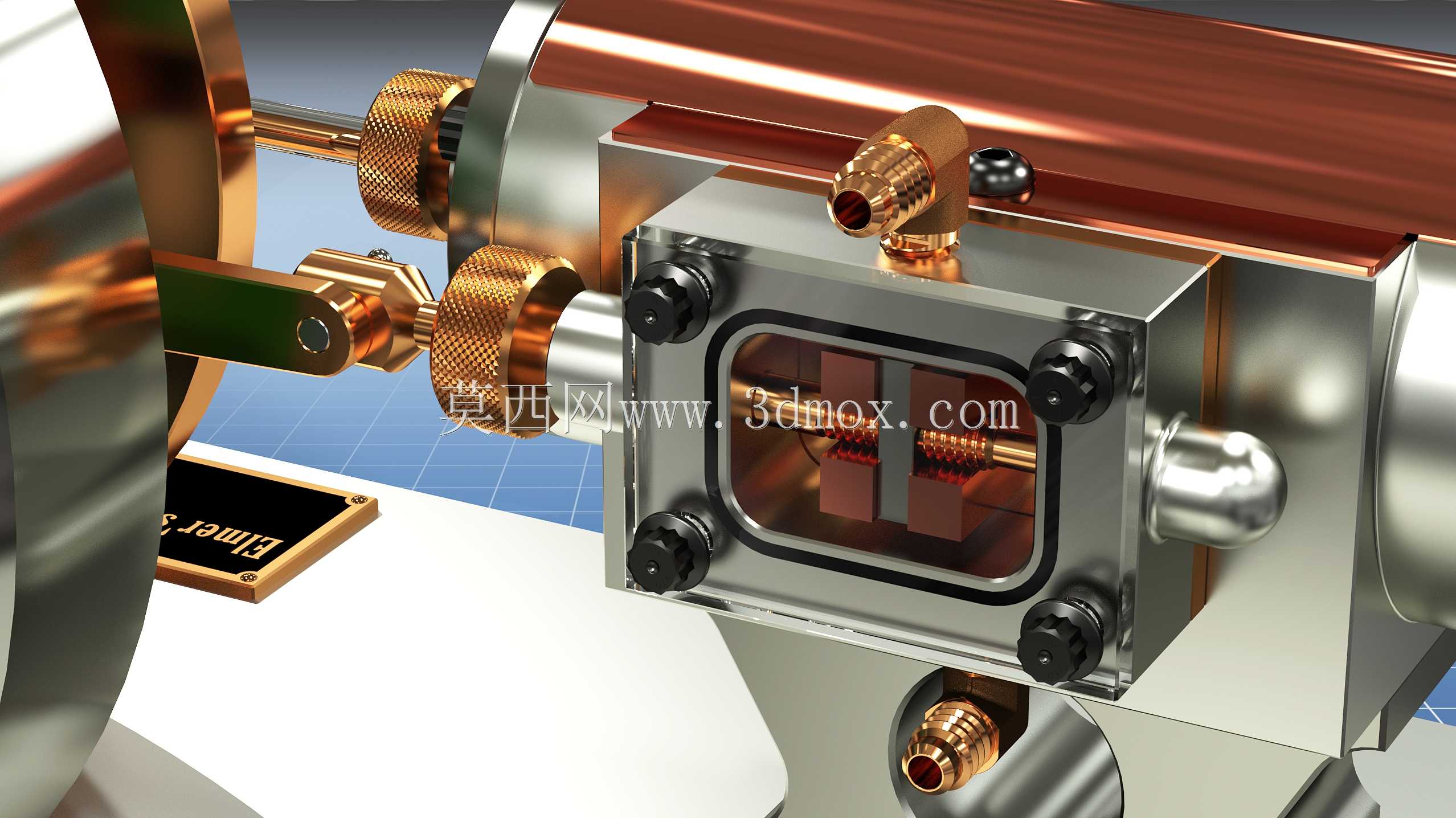

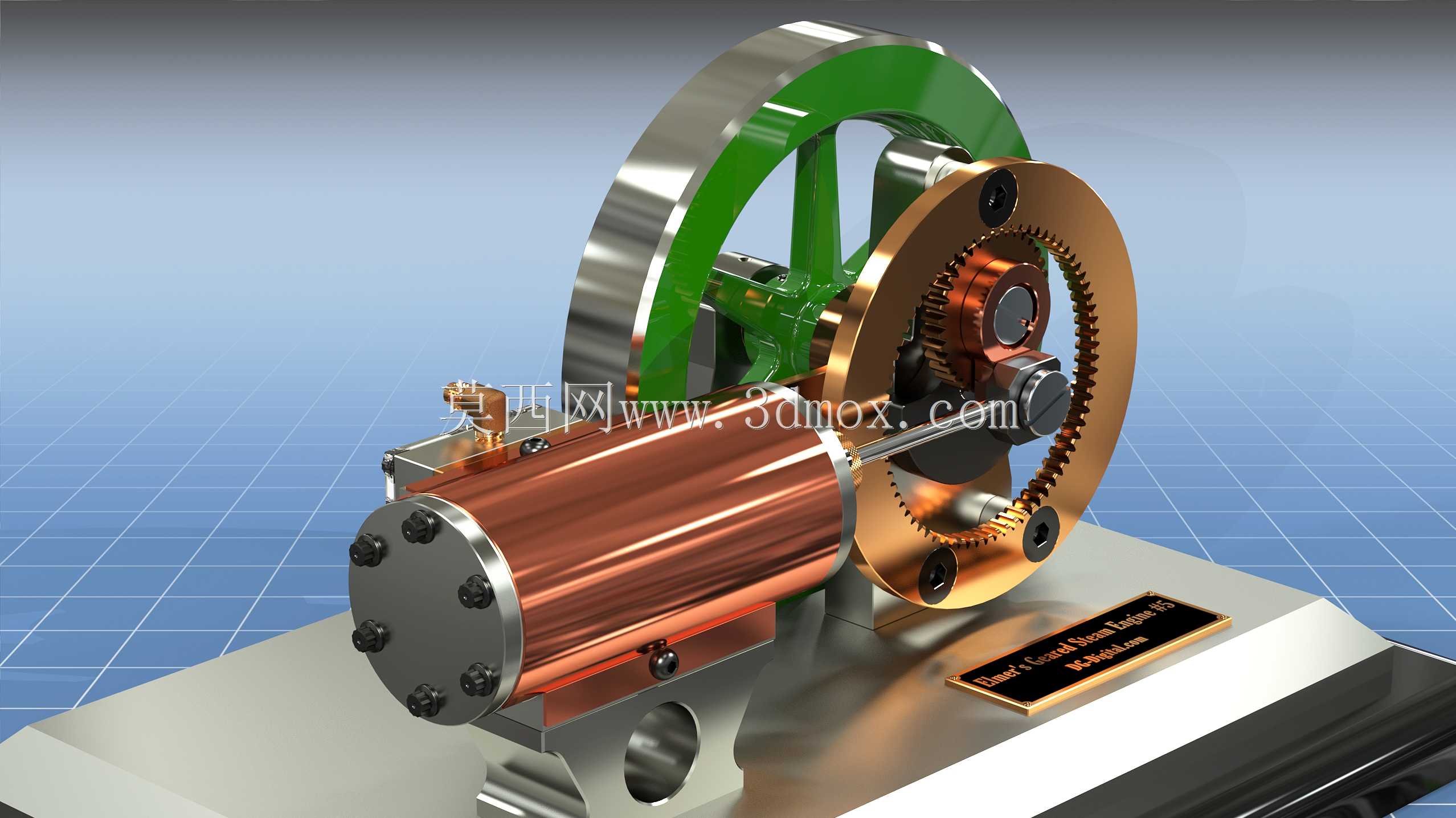

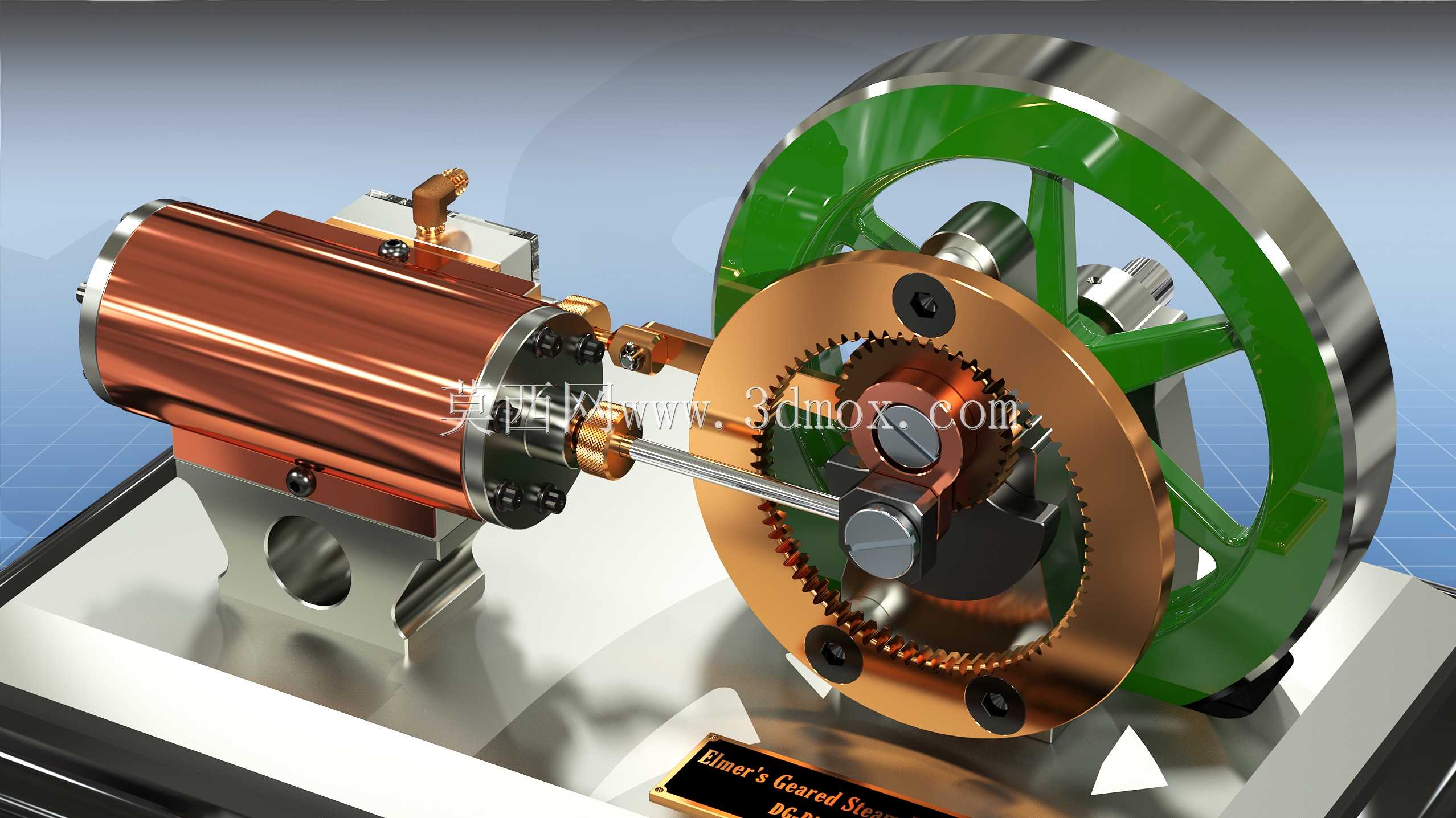

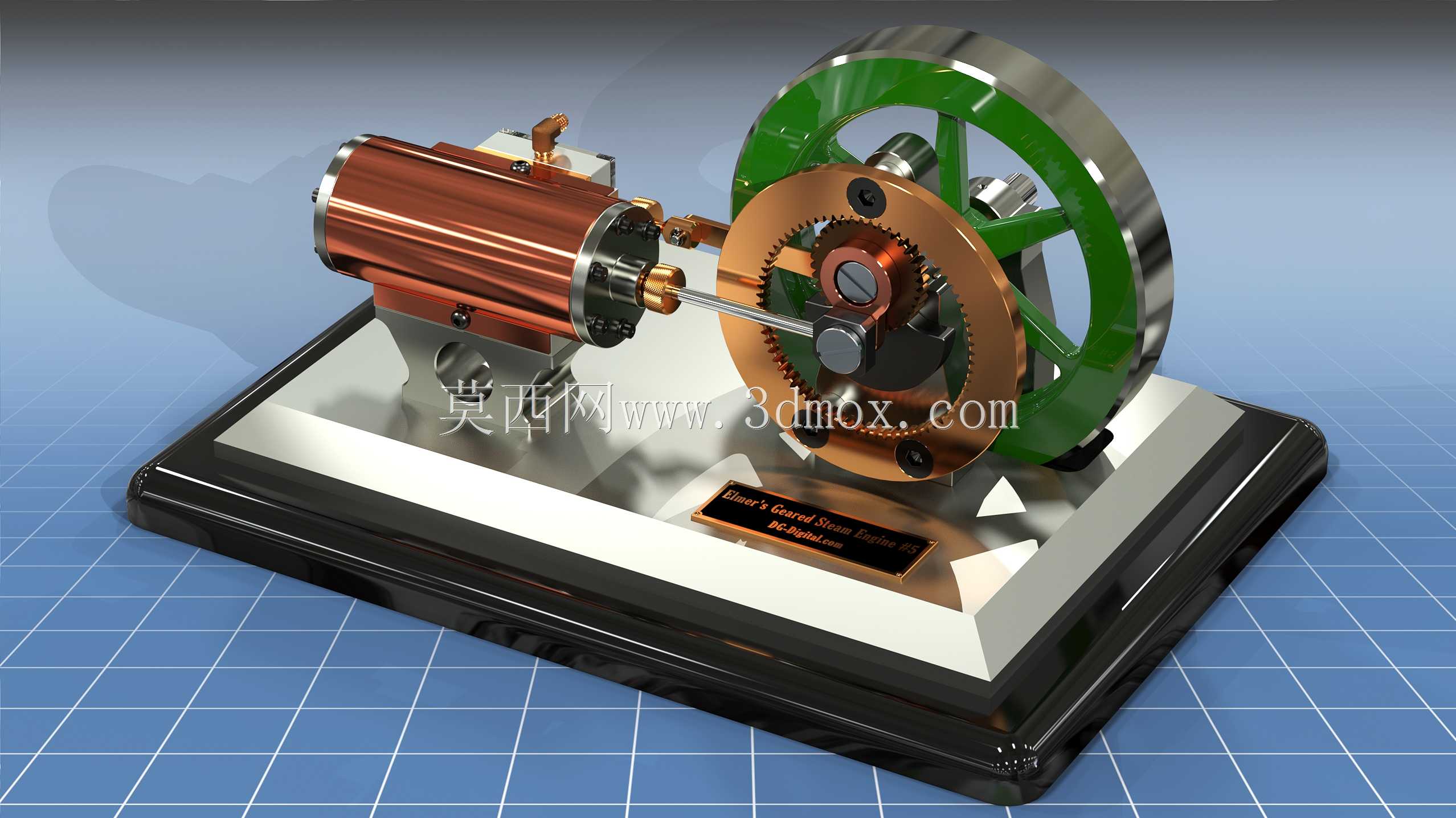

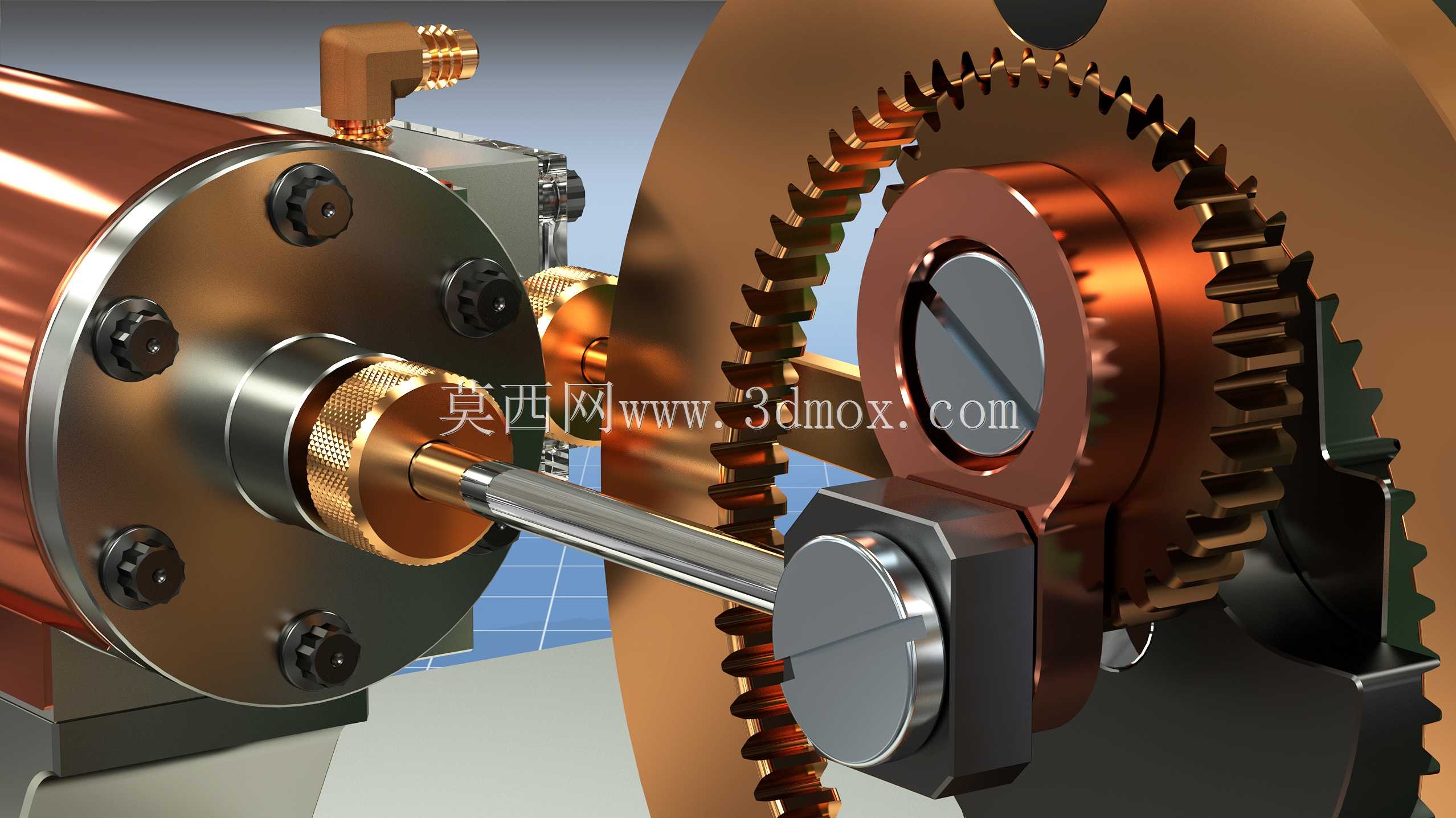

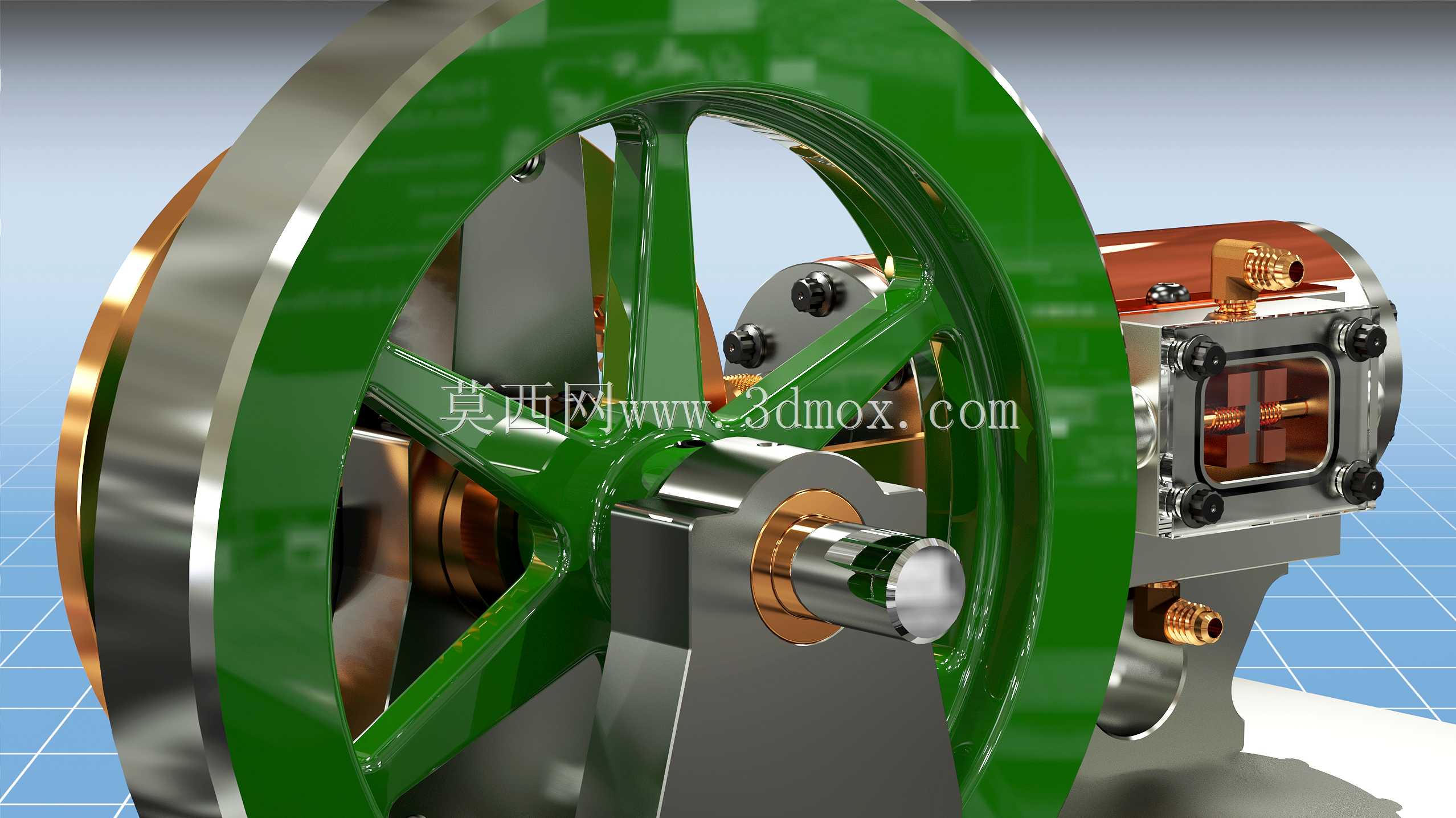

该蒸汽动力装置可应用于小型动力演示、教学实训场景，也可作为微型动力输出单元适配小型实验台、科普展示装置，能够直观展现热能向机械能转换的完整过程，帮助学习者理解往复式动力机械的运行逻辑，也可为小型特种动力设备的原理验证提供结构参考。装置核心采用内摆线齿轮总成为传动核心，替代传统蒸汽机的曲柄连杆结构，将活塞的直线往复运动直接转化为飞轮与输出轴的旋转运动，相比传统结构传动链路更短，运动过程中侧向分力更小，可有效降低活塞与缸体的偏磨损耗，提升运行平顺性。设计过程中围绕动力转换效率优化传动结构，内齿圈与行星齿轮的啮合参数经过匹配调校，保证活塞往复行程与齿轮转动角度的对应关系精准，避免运动过程中出现卡滞或传动间隙过大的问题；缸体部分采用卧式布局，通过一体式安装支座实现整机固定，安装支座预留的安装孔位可适配不同规格的实验台架，整机安装边界紧凑，无需额外预留过大的周边操作空间即可完成装配与运行。飞轮采用大直径轮辐式结构，既能够储存转动惯量保证活塞越过止点时的运行稳定性，绿色轮辐与金属轮缘的结构也兼顾了减重与强度需求，铜质缸体搭配金属传动件的结构在保证导热性能的同时，也具备足够的结构强度承受蒸汽压力带来的载荷。输出轴端可直接连接负载端，无需额外加装换向结构即可输出稳定的旋转动力，整机的零件配合公差经过合理设定，既保证运动部件的活动自由度，也能减少蒸汽泄漏的风险，整体结构兼顾了原理展示性与实际运行的可靠性，可清晰展现内摆线传动在往复式动力设备中的应用优势。
