法兰连接式手动水用闸阀结构设计

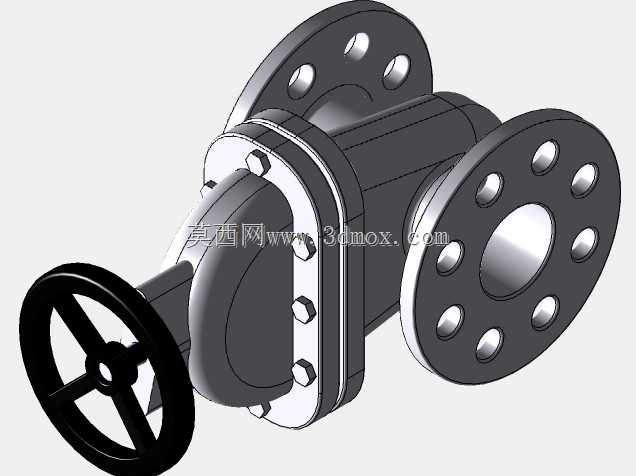

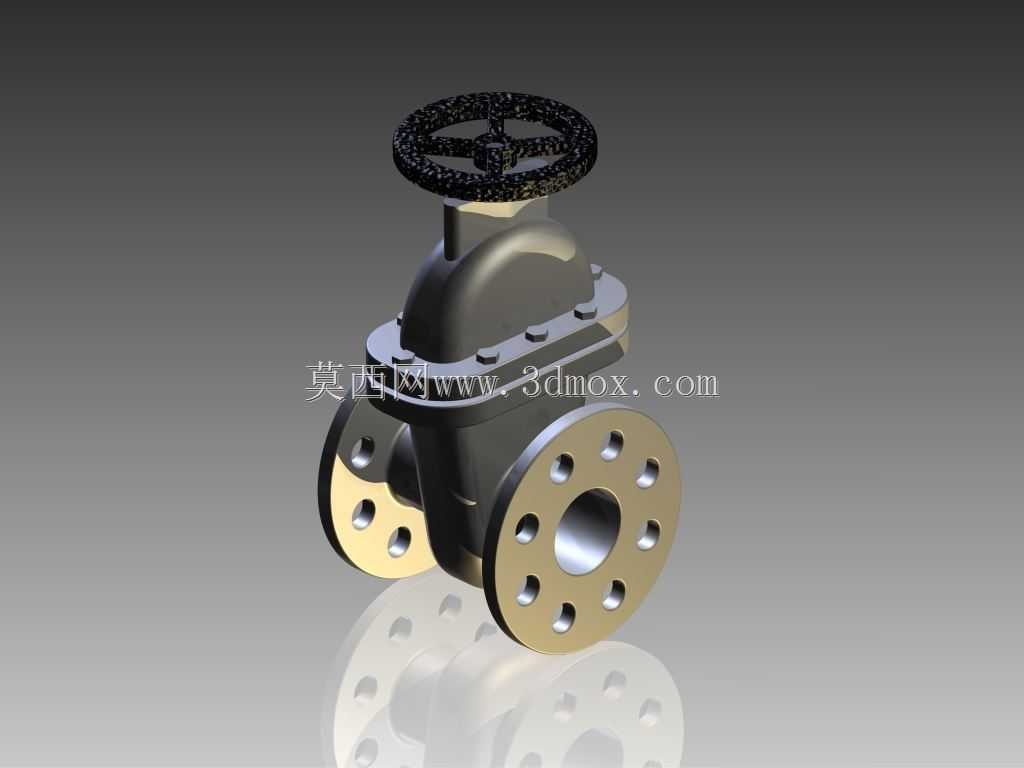

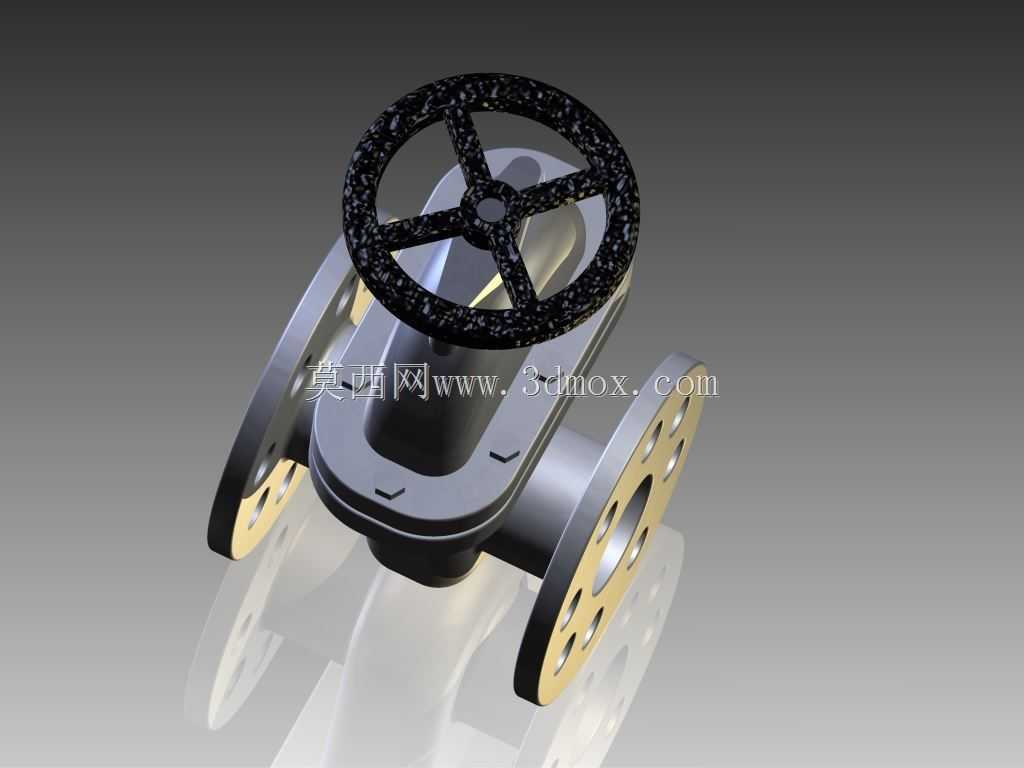

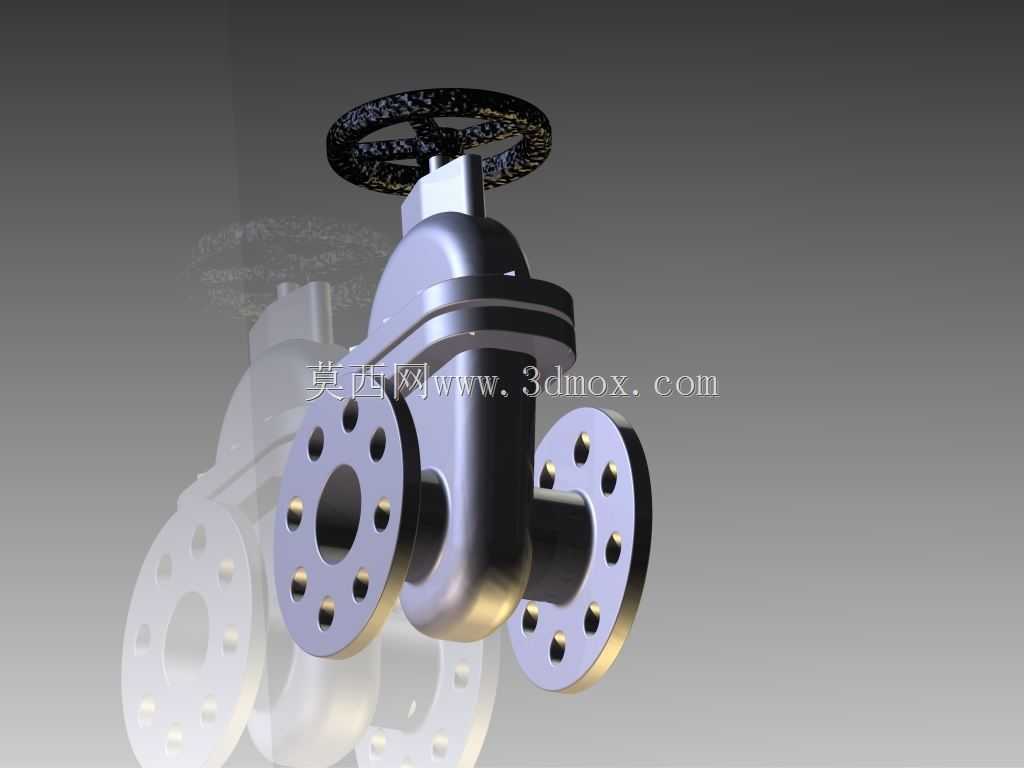

这款手动法兰式水用闸阀，主要面向民用建筑给排水、市政供水管网、工业循环水系统、消防供水支路等场景的管路通断控制需求，是流体输送管路中承担截断功能的核心部件，实际使用中仅用于全开或全关工况，不适合作为调节流量的节流元件使用，避免密封面长期受介质冲蚀出现过早损坏。从功能特性来看，该闸阀采用明杆楔式单闸板结构，转动顶部手轮时，阀杆带动闸板沿阀座密封面做垂直升降运动，全开状态下介质流道完全贯通，流阻系数极低，不会对管路输水效率造成明显损耗，同时能有效避免介质内的泥沙、碎屑在阀腔内堆积卡滞；阀体与阀盖采用螺栓紧固连接，中间加装密封垫片实现静密封，阀杆部位采用填料函密封结构，可在带压工况下通过压紧填料压盖消除外漏隐患，适配常规常温清水输送的压力工况。设计过程中，首先围绕水系统的通用安装规范确定核心连接尺寸，两端法兰采用等径圆形法兰结构，法兰盘上均匀布置螺栓通孔，可直接与同公称通径的管路法兰配对安装，安装时需保证两端法兰同轴度偏差在允许范围内，避免强行对接造成阀体应力变形；手轮采用轮辐式结构，直径经过力矩核算，操作人员无需借助额外加力杆即可完成额定压力下的启闭操作，手轮表面做防滑纹理处理，湿手操作时也不易打滑。外形与安装边界方面，整体结构沿管路轴向对称布置，手轮位于阀体顶部垂直向上，安装时需预留足够的顶部操作空间，满足手轮整圈转动的操作需求，阀体底部无突出结构，可适配水平架空、管沟敷设等多种安装场景，法兰端面的密封面采用凸面结构，配对时搭配非金属密封垫片即可实现可靠密封，整体结构紧凑，没有多余的外凸部件，能在狭窄的管路排布空间内完成安装。
