四腔连体塑料罐注塑成型模具结构

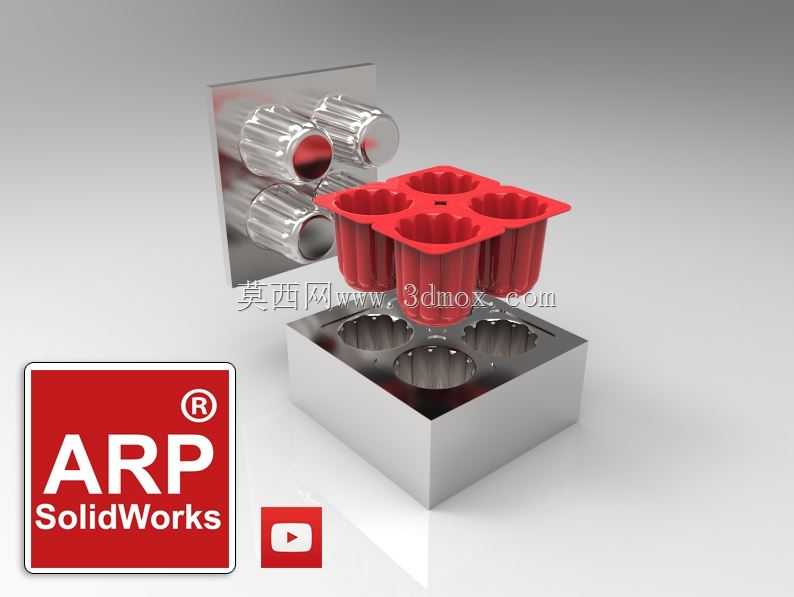

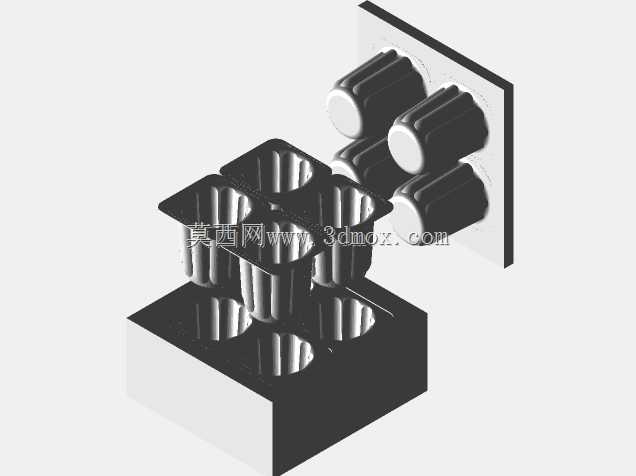

这套模具结构面向食品包装、日化用品领域的连体塑料罐量产需求设计，主要适配带分格结构的一次性塑料包装罐生产，常见用于果冻、分装酱料、小型烘焙制品的封装容器加工，在快消品包装生产线上可直接配套立式注塑机完成连续化生产作业，单模次即可产出四个独立成型的罐型单元，相比单腔模具生产效率提升三倍以上，能够匹配中小批量快消包装的交付节奏，降低单件产品的成型能耗与人工分摊成本。模具整体采用上下模对合的经典两板模结构，上模部分设置四个对应罐体内腔的成型芯棒，芯棒表面做镜面抛光处理，保证成型后塑料罐内壁光滑无毛刺，满足食品接触类包装的卫生要求；下模部分设置四个匹配罐体外轮廓的凹模型腔，型腔边缘做0.2毫米的圆角过渡处理，避免合模时出现锐边切料的问题，同时减少成型后产品边缘的飞边修整工作量。模具的进料口设置在四个型腔的中心交汇位置，采用平衡式流道设计，保证熔融塑料注入时四个型腔的进料压力、填充速度完全一致，避免出现个别型腔填充不足、产品壁厚不均的问题，流道末端设置冷料穴，储存料流前端的冷料，防止冷料进入型腔影响产品外观质量。模具的导向结构采用四根对称布置的导柱导套，导柱做渗碳淬火处理提升表面耐磨性，合模时导柱先进入导套完成定位，保证上下模的合模精度控制在0.02毫米以内，避免出现型腔错位导致产品壁厚偏差超差的问题。模具的顶出结构采用顶板顶出设计，顶出板均匀布置在四个型腔的底部周边，开模后顶板同步动作，将成型后的塑料罐平稳顶出型腔，避免单点顶出导致产品变形、顶白的问题，顶出行程设置为产品高度的1.2倍，保证产品能够完全脱离型腔，方便机械手取件实现自动化生产。模具的冷却系统采用环绕式水路布置，在上下模的型腔、芯棒内部都设置循环冷却水道，水道距离成型面的距离保持在15毫米左右，保证成型过程中模具温度均匀控制在60-80摄氏度区间，缩短塑料冷却定型时间，将单模次成型周期控制在20秒以内，同时避免因冷却不均导致产品出现收缩凹陷、变形翘曲的质量问题。这套模具的安装尺寸适配常规200吨锁模力的立式注塑机，上下模的安装基准面做平面度磨削处理，安装时可直接通过模具压板固定在注塑机的动定模模板上，不需要额外加工定制安装板，能够快速完成模具换装，适配多品类小批量的柔性生产需求。在实际生产场景中，这套模具可直接配套PP、PE等常用食品级塑料原料进行生产，成型后的塑料罐边缘整齐，四个分格腔体的尺寸一致性好，可直接配套封口机完成铝箔封口作业，不需要额外进行后加工处理，能够直接对接后续的包装灌装工序，减少中间周转环节。
