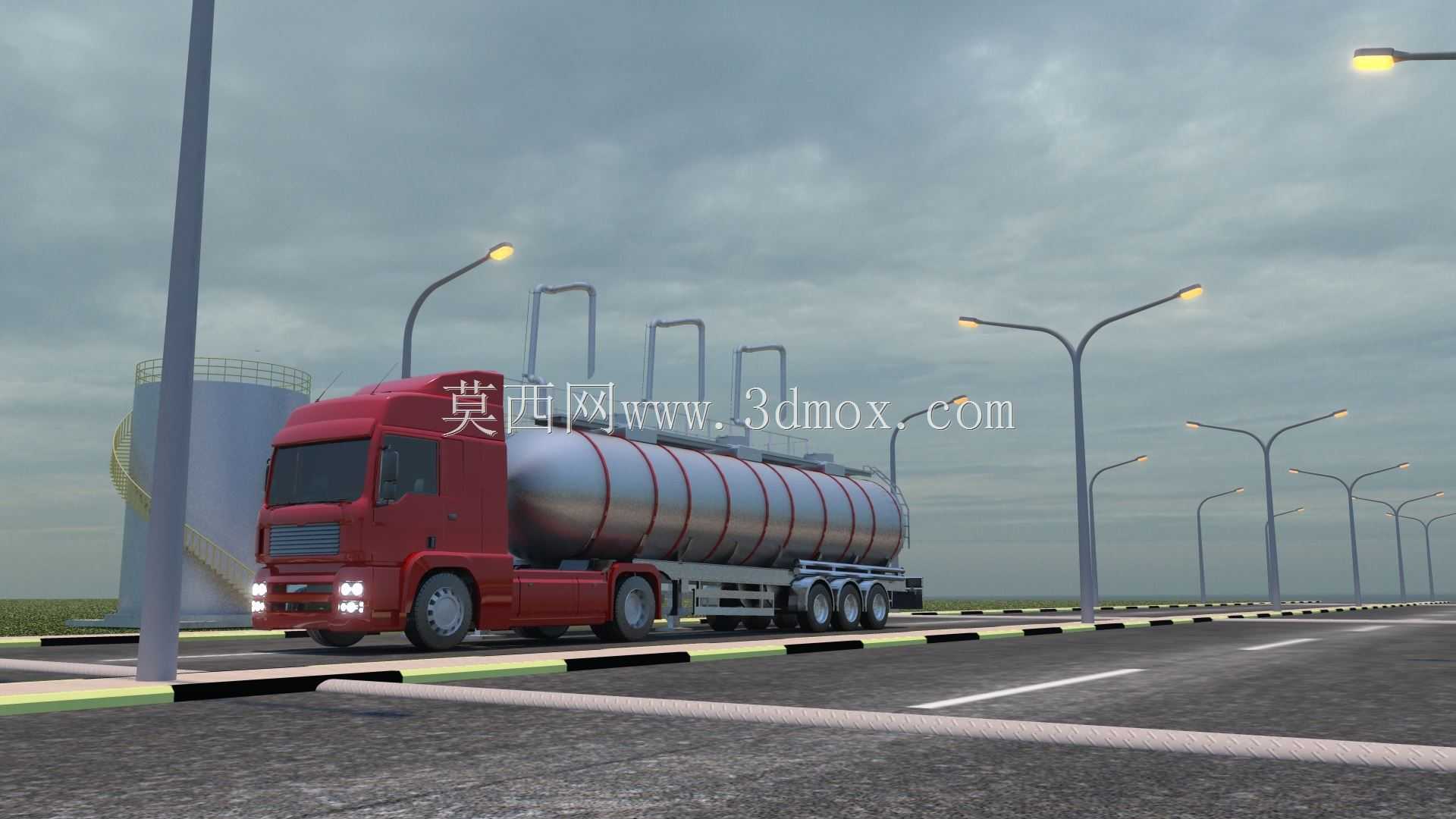

罐车配套油气装卸臂作业系统设计

这套装卸臂系统主要面向公路罐车的油气介质装卸作业场景，广泛应用在成品油库、化工液体仓储站、公路危险品装卸站台等场所，承担罐车与地面储液设施之间的流体输送接驳作业，是液态油气储运环节中衔接固定储区与移动运输载体的核心作业设备。在实际作业流程中，装卸臂需要适配不同规格的公路罐车罐口位置，替代传统软管接驳方式，降低软管磨损、介质泄漏带来的安全隐患，尤其适配油气类易燃易爆介质的装卸需求，能够在作业过程中减少介质挥发，提升装卸作业的本质安全水平。从功能特性来看，这套系统针对无传感器防溢流的作业场景做了适配设计，依靠气动阀的结构优化实现流体通断控制，可在不同容量罐体的加注作业中，匹配不同的加注流速需求，完成从地面储油设施向罐车的油料输送作业，多组臂架可同时对应罐车不同舱室的加注口，实现多舱同步作业，大幅提升单台罐车的装卸作业效率。设计过程中，重点考量了臂架的活动回转范围，确保臂架能够覆盖公路罐车停靠后的罐口分布区间，适配不同轴距、不同罐长的罐车停靠偏差，无需车辆反复调整停靠位置即可完成接驳对位；臂架的管路通径匹配常规油气装卸的流量需求，管路连接处采用密封结构适配油气介质的特性，避免作业过程中的介质渗漏与挥发；气动控制模块的布局兼顾操作便捷性与防护性，将控制点位设置在站台侧操作人员易触及的位置，同时做了防磕碰、防介质侵蚀的结构处理。在安装边界与尺寸适配方面，臂架的立柱安装基准与站台边缘的距离预留了罐车通行的安全空间，臂架收拢状态下的外轮廓不会侵入罐车通行限界，作业展开后的水平覆盖范围可覆盖常见罐车的全部罐口位置，垂直方向的调节行程适配不同高度的罐车罐顶操作平台，确保对位接驳时接头能够精准对接罐口，不会出现管路拉扯、接头对位偏差的问题。整套系统的结构布局兼顾了作业效率与安全需求，能够在常规油气装卸站台完成安装部署，适配现有罐车装卸作业的流程要求，无需对现有站台结构做大规模改造即可投入使用。
