柯尔特1911A1枪械局部结构三维设计

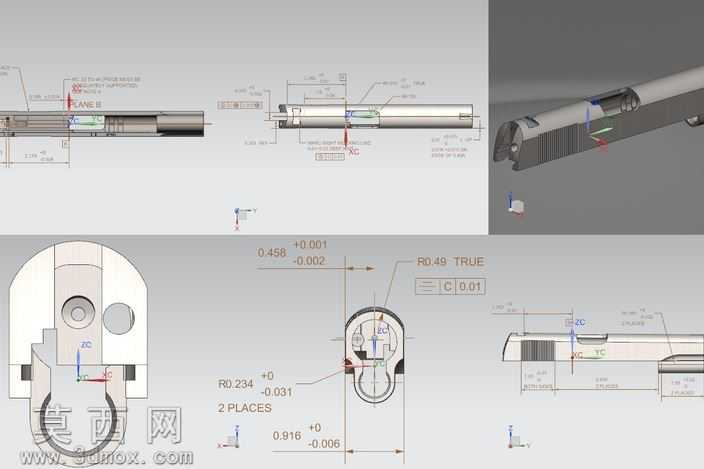

本作品围绕柯尔特1911A1枪械的局部构件开展三维建模设计，针对原有结构中边缘窗口处埋孔提取存在的误差问题进行修正优化，还原构件的精准结构形态。建模过程中依托三维设计环境，首先梳理构件的二维工程图标注信息，逐一核对各部位的尺寸公差要求，包括R0.49的真圆弧面、0.458尺寸的±0.002公差范围、R0.234圆弧的0至-0.031公差、0.916尺寸的+0至-0.006公差等精密参数，确保建模尺寸与设计要求完全匹配。建模阶段采用参数化特征构建方式，先绘制构件的主体轮廓草图，通过拉伸、切除等基础特征搭建整体框架，再针对埋孔、圆弧过渡、定位槽等细节结构进行精细化处理，重点修正边缘窗口区域埋孔提取错误的问题，保证埋孔的位置精度、深度参数与形位公差符合设计规范，其中两处对称布置的R0.234圆弧结构严格按照2PLACES的标注要求实现对称分布，形位公差满足0.01的同轴度要求。材质设置上参考枪械金属构件的真实属性，为模型赋予哑光合金钢材质，调整材质的粗糙度、金属度参数，还原金属构件的真实质感，同时对不同功能的结构面做差异化的材质区分，便于清晰识别各部位的结构边界。渲染环节采用正交视角与透视视角结合的展示方式，既呈现带尺寸标注的工程视图效果，清晰展示各部位的尺寸参数与公差要求，也通过立体渲染视图呈现构件的三维形态，直观展现边缘窗口、埋孔、圆弧面等结构的空间位置关系。设计过程中重点关注构件的装配适配性，所有配合面的尺寸精度均按照枪械零件的装配要求进行校验，确保修正后的埋孔结构能够与对应配件实现精准配合，解决原有结构提取错误带来的装配干涉问题，整体模型完整还原了该局部构件的结构细节与精密尺寸要求，可用于枪械结构研究、零件装配验证以及相关机械结构的参考设计。
