模块化差速移动巡检避障机器人结构设计

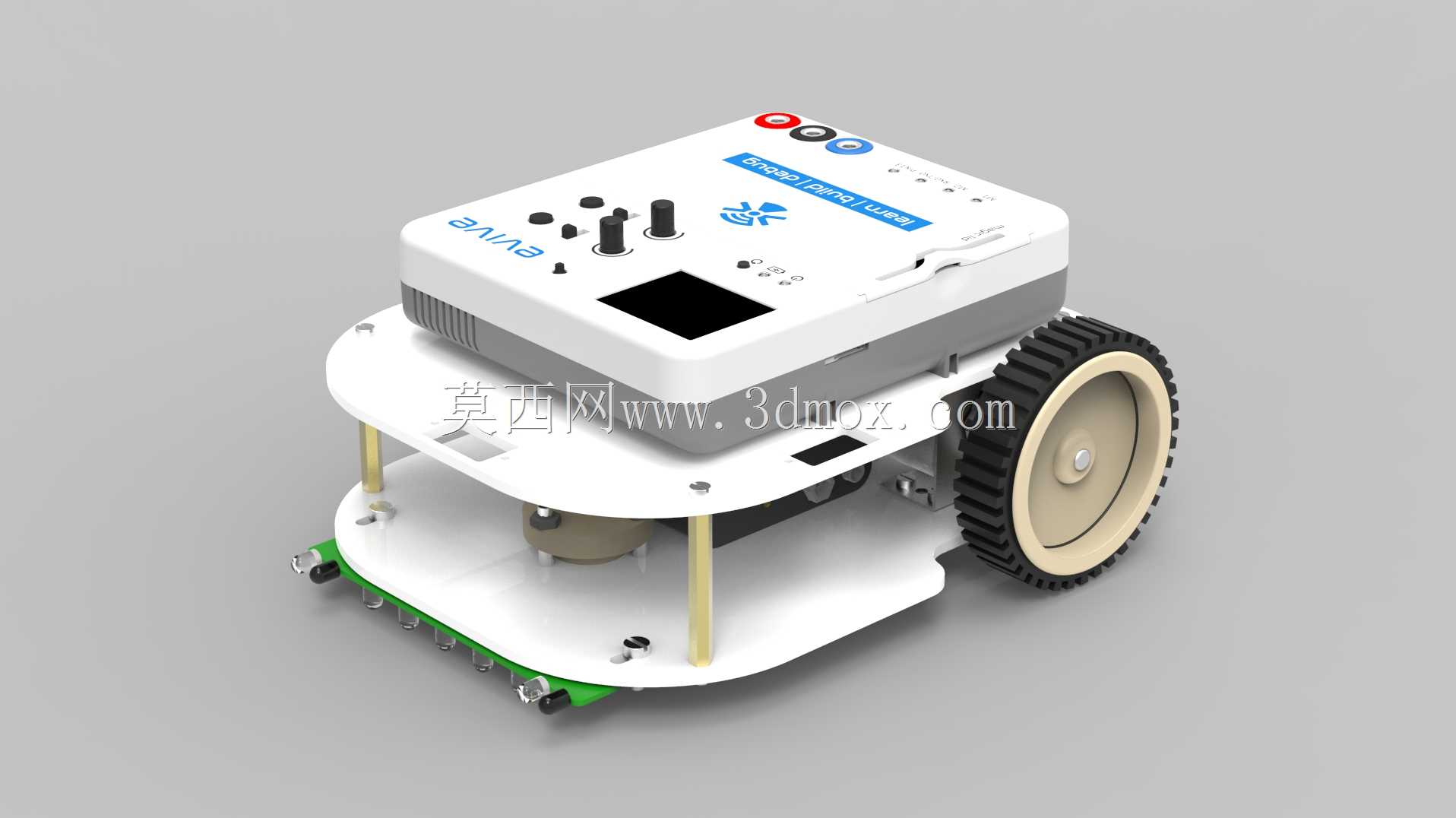

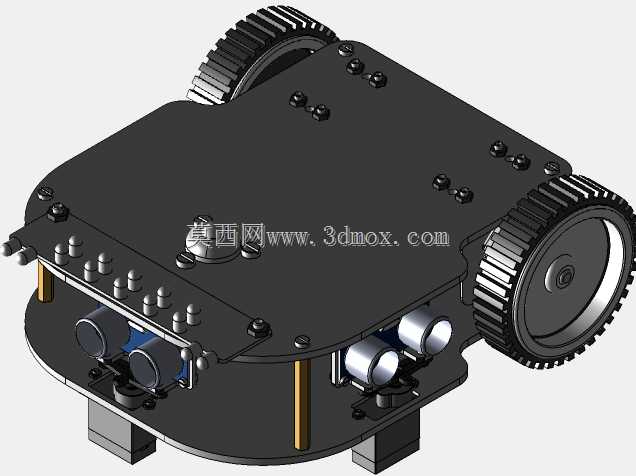

这款模块化差速驱动移动机器人，是面向室内教学演示、小型场景巡检、简易物料转运场景开发的小型移动作业载体，整体采用分层堆叠的模块化设计思路，从下到上依次为底板层、动力层、传感层、控制层，各层之间通过标准铜柱支撑固定，无需复杂的定制连接件即可完成组装与功能拓展，使用者可根据实际作业需求快速更换对应功能模块，大幅降低二次开发的改造成本。

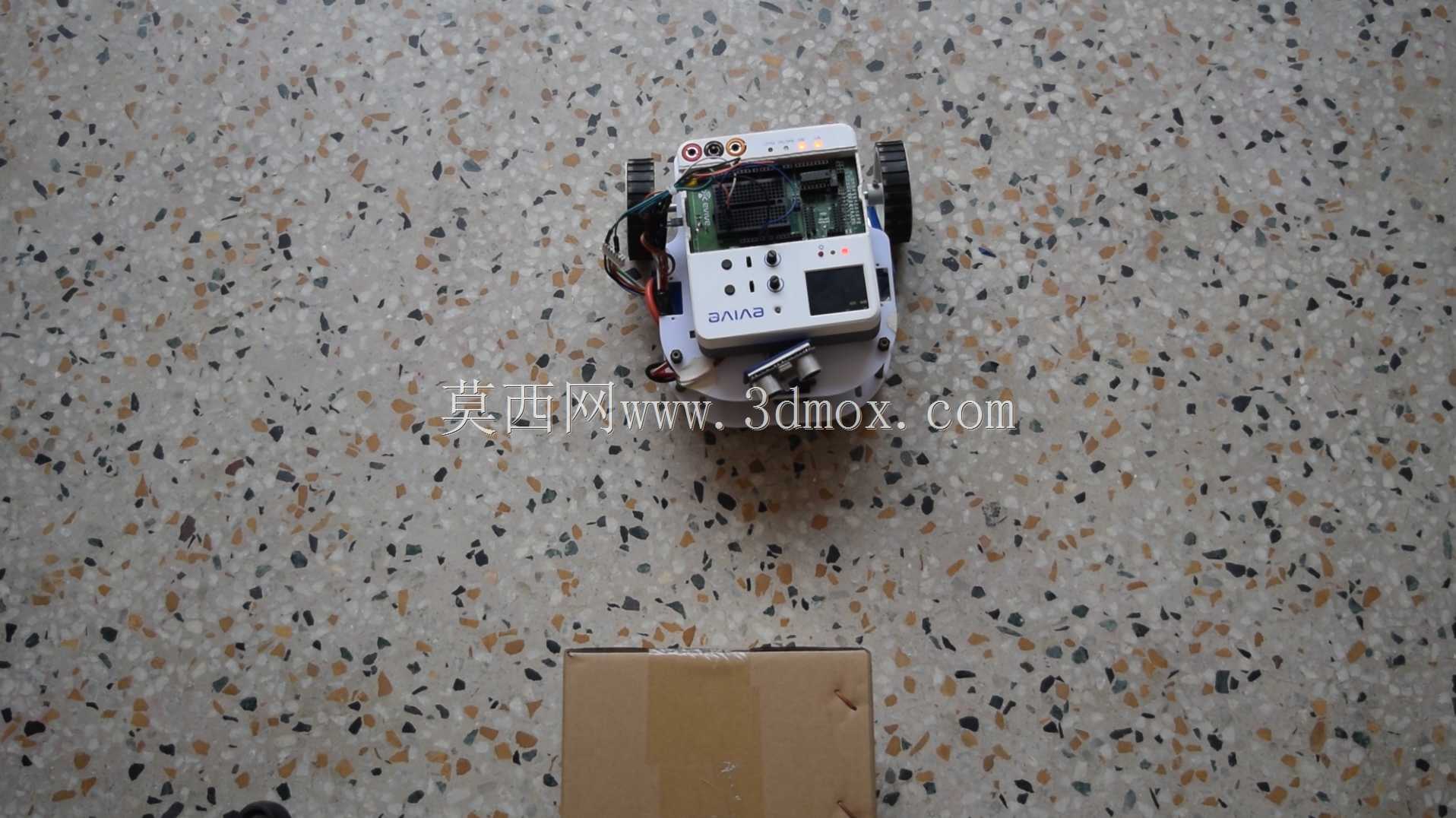

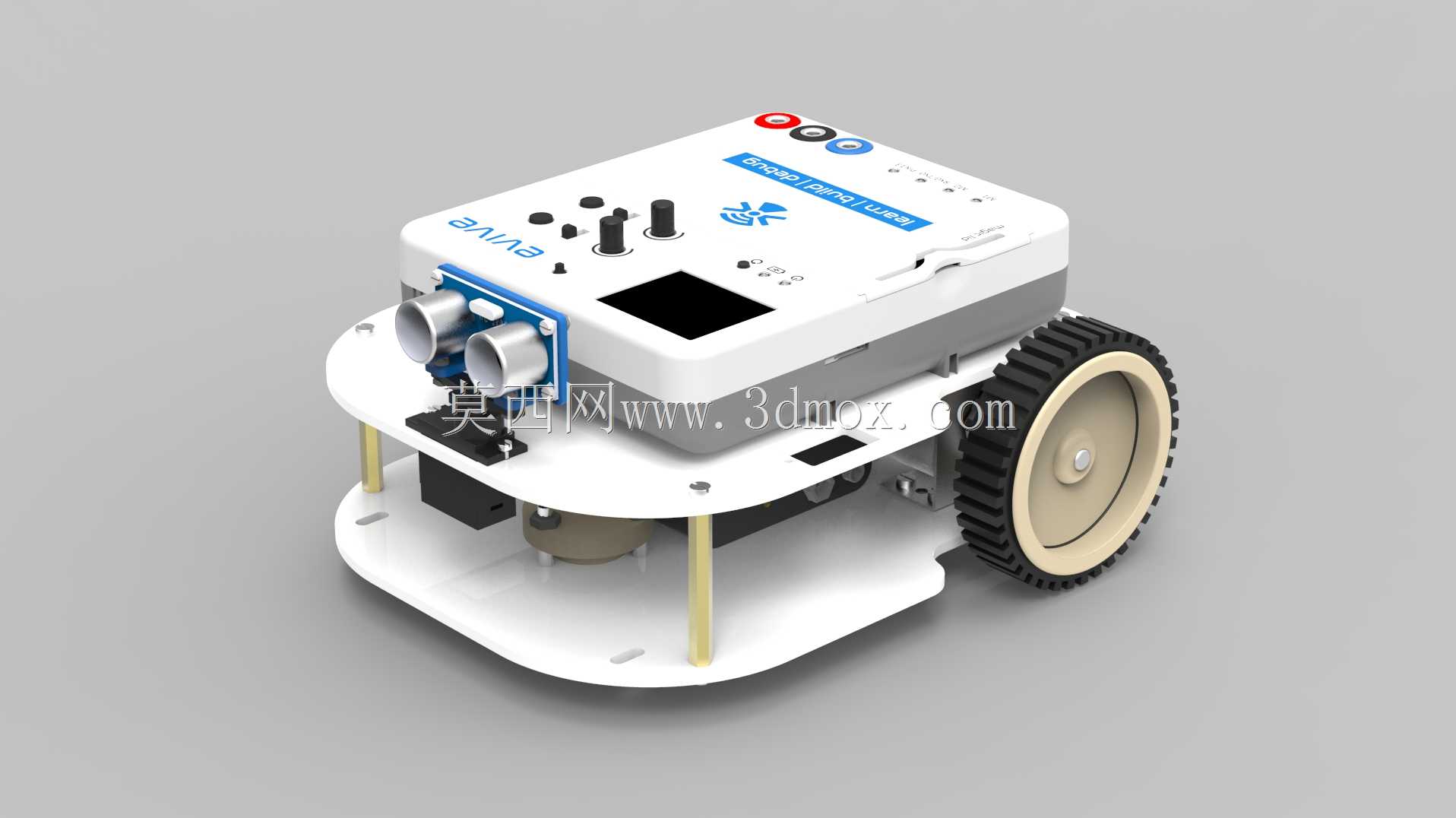

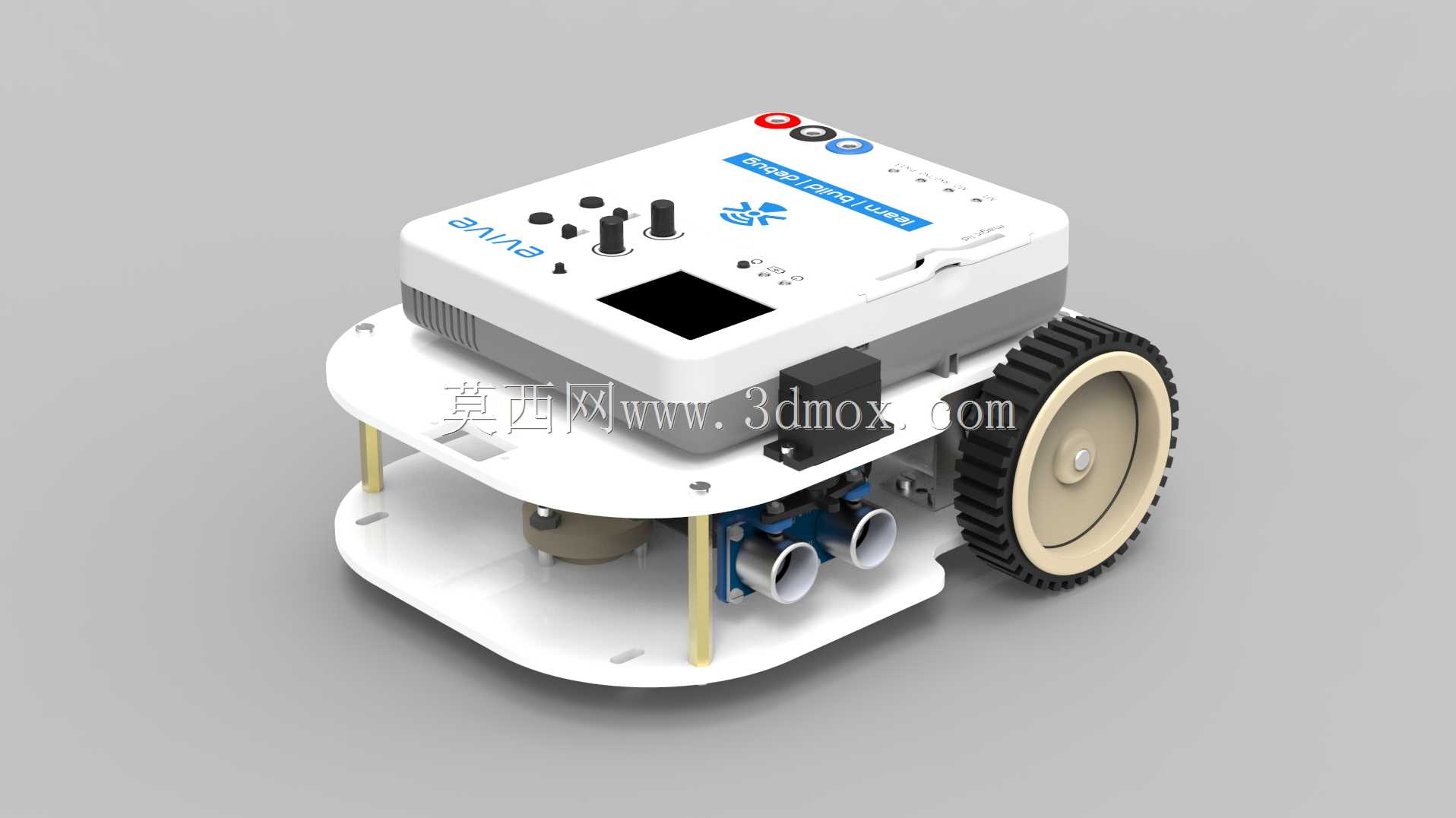

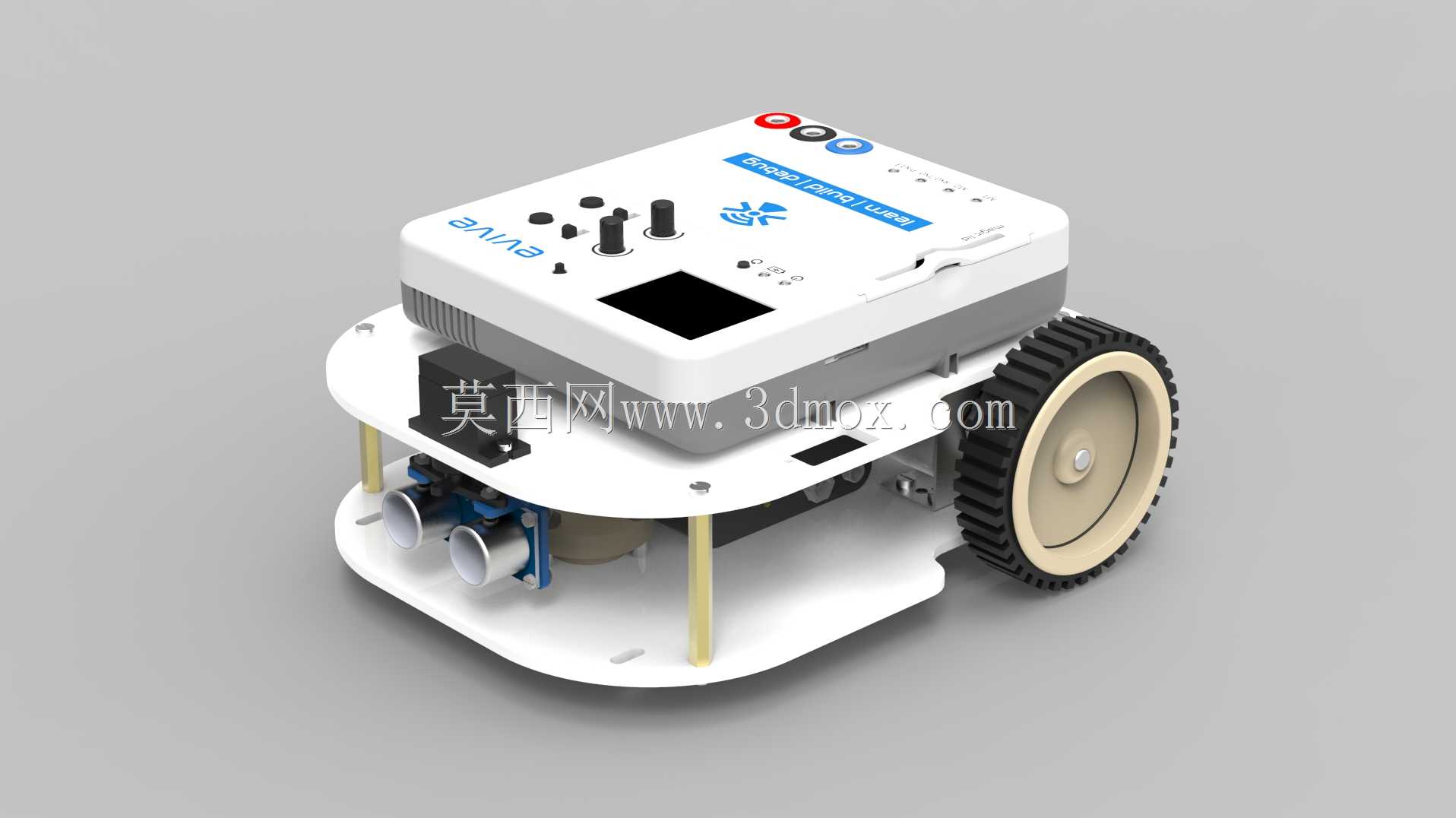

在实际应用场景中，该机器人可适配直线循迹作业、动态避障巡检、墙壁贴附行走三类核心作业需求：在生产车间的固定线路物料转运场景中，可依托底部的红外传感阵列识别地面导引标识，沿预设路径完成轻型物料的点对点转运；在实验室、机房的日常巡检场景中，可通过前端的超声波传感器实时探测行进路径上的障碍物，自主调整行进方向完成避障绕行；在狭长通道的巡检作业中，可通过侧边传感单元保持与墙体的固定距离，完成沿墙的全覆盖巡检作业。

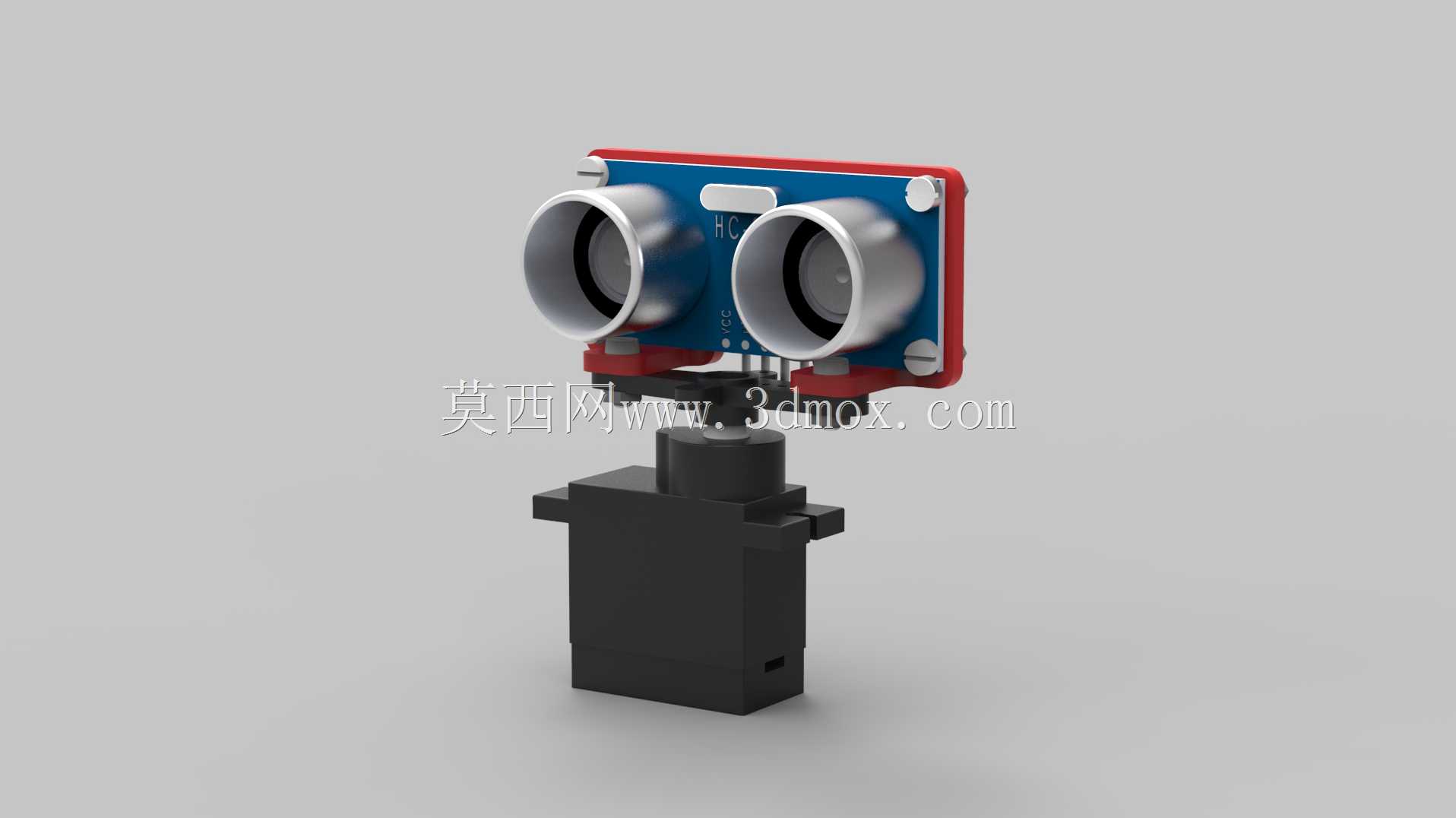

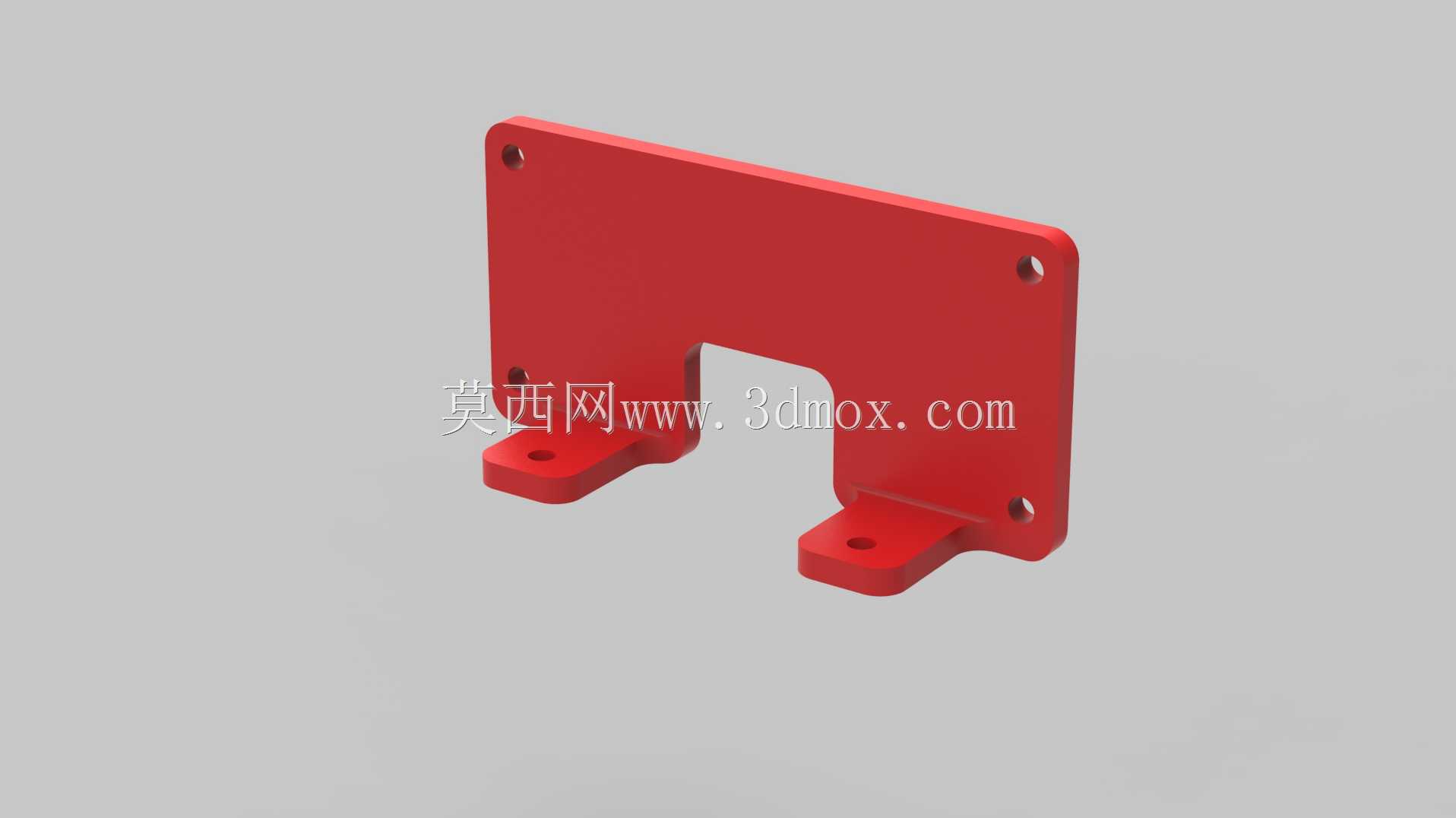

功能特性层面，该机器人采用双轮差速驱动方案，搭配前端万向从动轮实现零半径转向，可在狭小空间内完成灵活转向动作，适配狭窄通道内的作业需求；动力层预留了标准舵机安装位，可拓展搭载小型机械爪、清扫刷头、检测探头等作业执行端，拓展机器人的作业边界；传感层采用快装式支架固定超声波传感器与红外阵列，可根据作业需求调整传感器的安装高度与探测角度，适配不同高度的障碍物识别与不同宽度的导引线路识别需求；控制层采用集成化控制单元作为核心控制器，所有传感、动力线路均采用标准接插件连接，无需复杂焊接即可完成线路组装，降低组装与维护的难度。

设计思路上，整体采用通用化、标准化的零件选型，所有结构板材均采用平板式设计，可通过常规激光切割、3D打印工艺快速加工制作，无需开模即可完成小批量制作；各模块之间的安装孔位采用统一间距设计，不同功能模块可实现互换安装，使用者可根据需求增减传感模块、更换动力电池容量，调整机器人的续航时长与作业功能。

安装边界与尺寸层面，机器人整体轮距控制在150mm以内，整机长度不超过200mm，上层控制单元的安装边界预留了足够的接线与操作空间，顶部的控制按键、接口不会被上层结构遮挡，方便使用者进行参数调试与线路插拔；底部万向轮与驱动轮的高度差控制在2mm以内，保证机器人在平整地面行进时不会出现底板剐蹭地面的问题，红外传感阵列的安装高度距离地面10-15mm，可稳定识别地面的导引标识，同时避免地面凸起剐蹭传感器探头；电池模块采用卡扣式固定在两层板材之间，无需额外绑带即可完成固定，同时预留了电池更换的操作空间，可快速完成电池更换实现连续作业。
