三爪式轴承拉拔拆卸工具结构设计

这款三爪式轴承拉拔器是面向设备运维、机械装配场景设计的专用拆卸工装，主要解决过盈配合安装的轴承、皮带轮、轴套类零部件从轴端或轴承座内无损拆卸的作业需求，广泛应用在工厂设备检修、机电维修、产线装配、农机维保等日常作业场景中，能够避免传统敲击拆卸带来的轴件损伤、轴承碎裂、配合面刮花等问题，大幅降低拆卸作业的劳动强度，提升维修作业的效率与操作安全性。

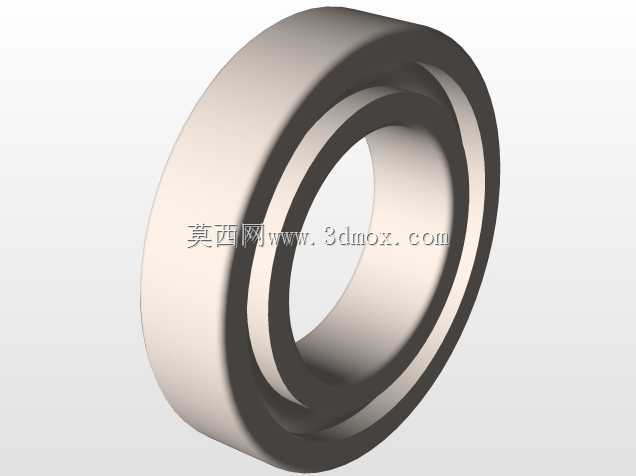

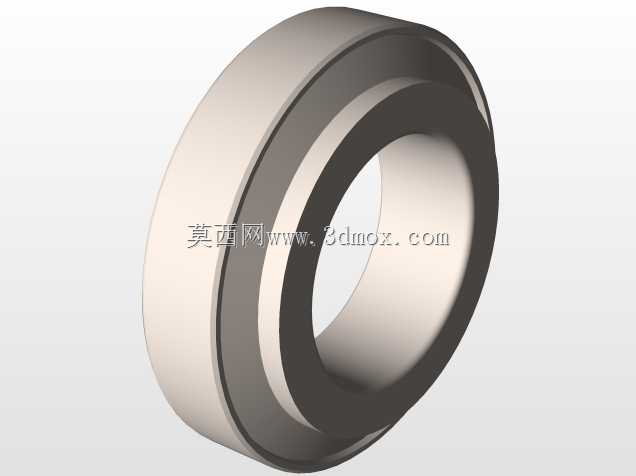

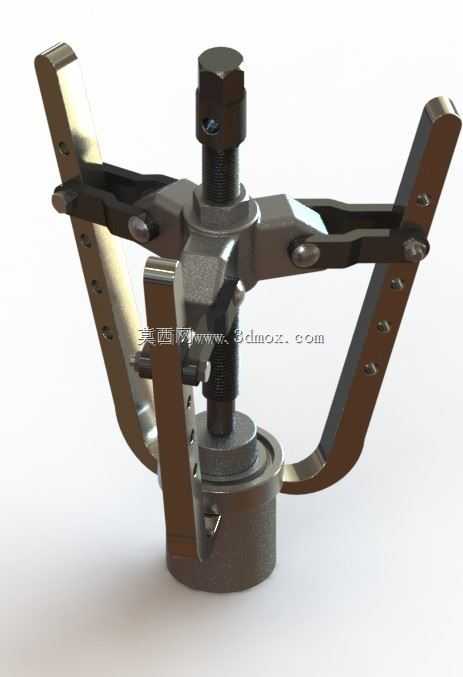

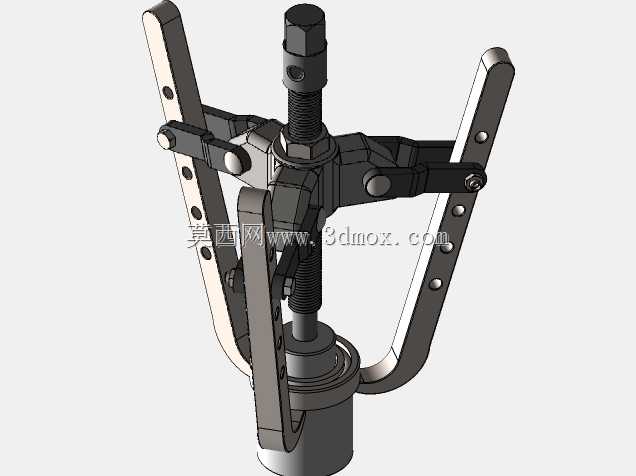

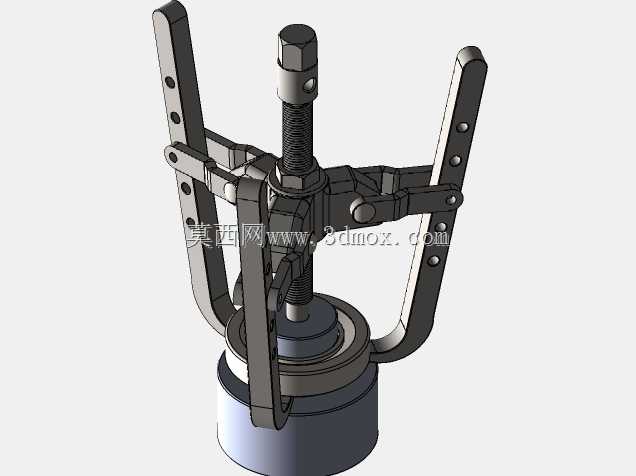

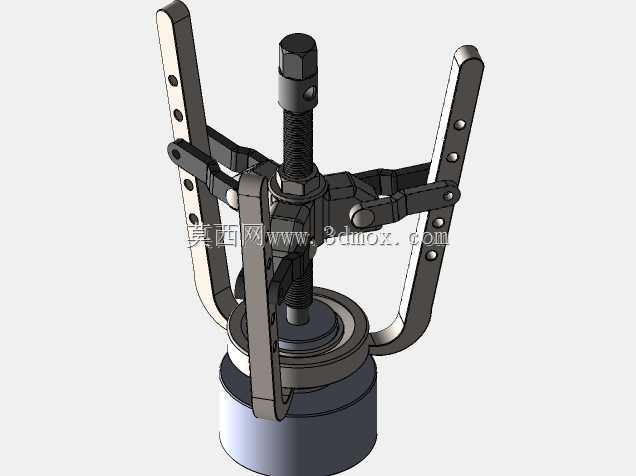

从功能特性来看，该拉拔器采用三爪同步联动的结构设计，三个拉爪可沿中心螺杆的径向均匀调整开合幅度，能够适配不同外径尺寸的轴承类零件，拉爪内侧设置多档定位卡槽，作业时可根据待拆卸零件的厚度调整卡接深度，保证拉爪能够牢牢勾住待拆卸零件的下端面，避免施力过程中出现滑脱、崩飞的安全隐患。中心位置的施压螺杆采用大螺距梯形螺纹设计，具备传动效率高、轴向承载力强、自锁性能好的特点，螺杆顶端设置六角受力头，可配合扳手、套筒等工具施加旋转扭矩，将扭矩平稳转化为轴向的拉拔力，螺杆底端设置可转动的压头，施压过程中压头会抵在轴端中心位置，不会随螺杆转动刮伤轴端中心孔，保证轴件端面的完整性。

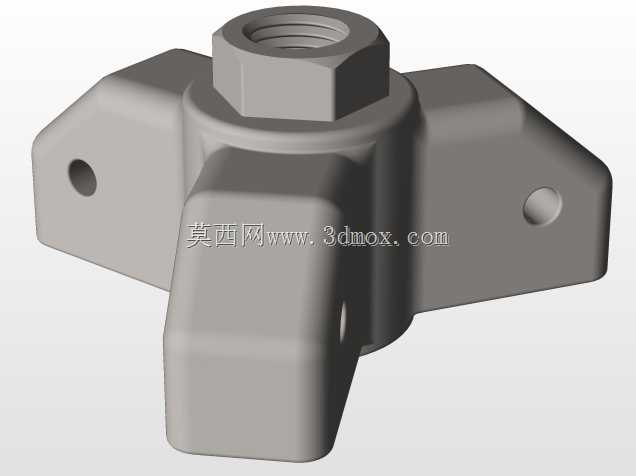

在设计思路上，这款拉拔器充分考虑了现场作业的实际工况，整体采用对称式受力结构，三个拉爪沿中心轴线呈120度均匀分布，拉拔过程中三个爪的受力完全均等，不会出现偏载问题，避免待拆卸零件因受力不均出现卡滞、变形甚至断裂的情况。拉爪主体采用高强度合金钢材质的结构设计，臂身做了加厚处理，能够承受大吨位的拉拔载荷而不发生弯折变形；连接拉爪与中心滑套的铰接销轴采用过盈配合装配，铰接处预留合理的转动间隙，既保证拉爪开合调整顺畅，又不会出现旷量晃动影响卡接精度。

从安装边界与尺寸适配来看，该拉拔器的拉爪最大开合直径可覆盖常规工业场景中绝大多数中小型深沟球轴承、圆锥滚子轴承、轴套的拆卸需求，最小闭合直径可适配小尺寸的微型轴承拆装，拉爪的有效卡接深度能够满足常规厚度轴承的拉拔行程要求，中心螺杆的行程长度预留了足够的拆卸余量，可一次性将过盈配合的零件从轴端平稳拉出，无需中途反复调整拉爪位置。整体结构紧凑，重量适中，既可以在车间固定工位使用，也适合外出上门维修时随身携带作业，无需搭配额外的动力源，仅靠普通手动工具即可完成全部拆卸操作，对作业场景的适配性极强。
