鲁比克斯三阶魔方内部结构装配组件

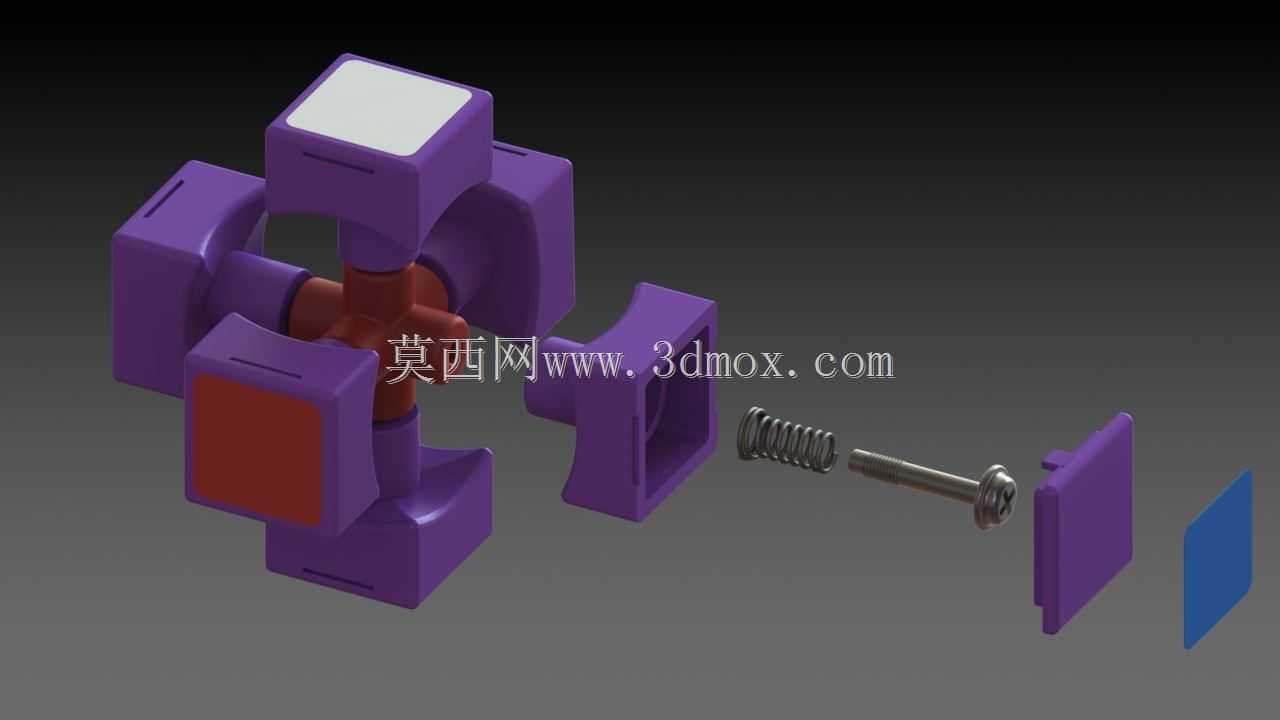

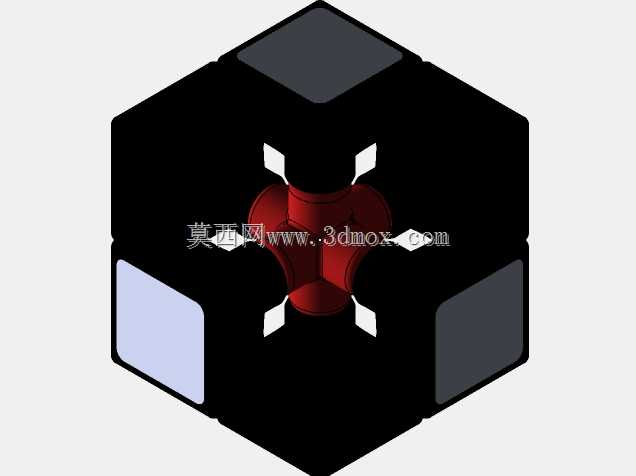

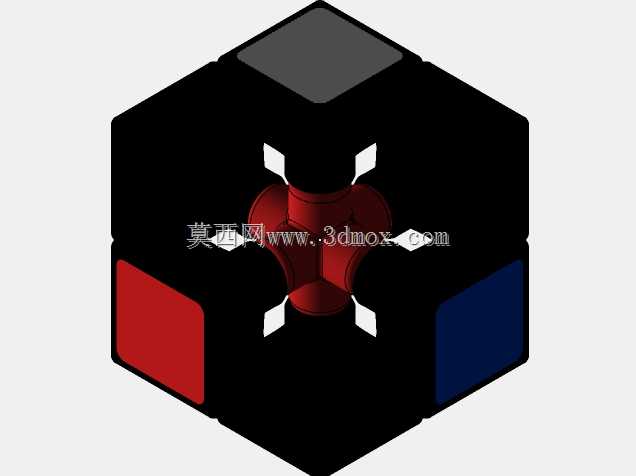

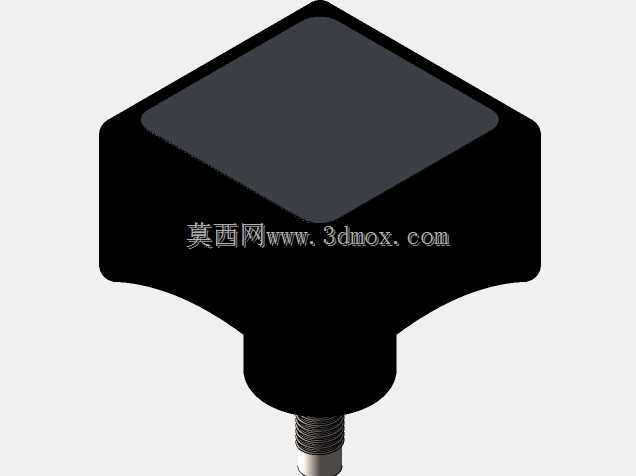

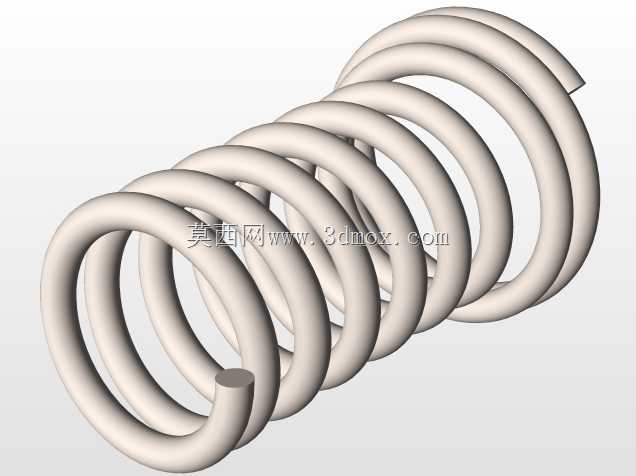

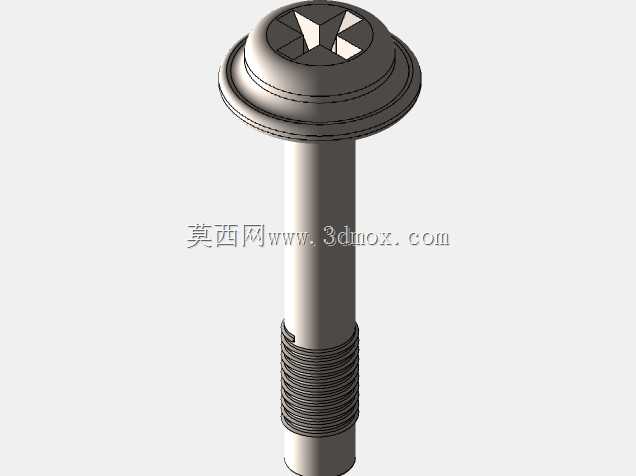

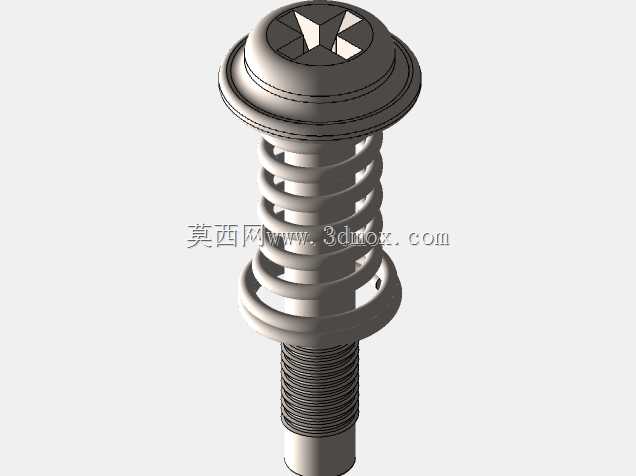

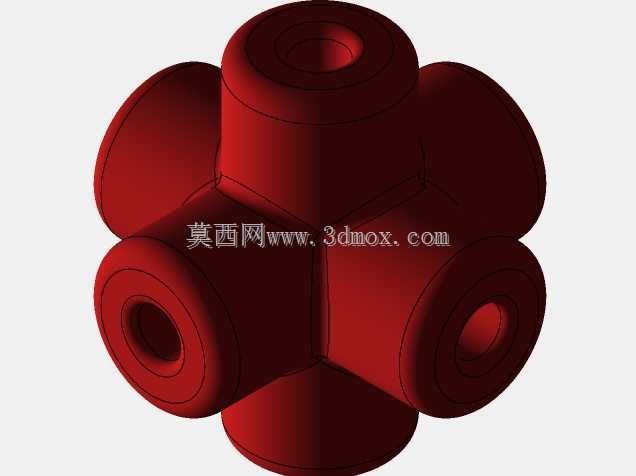

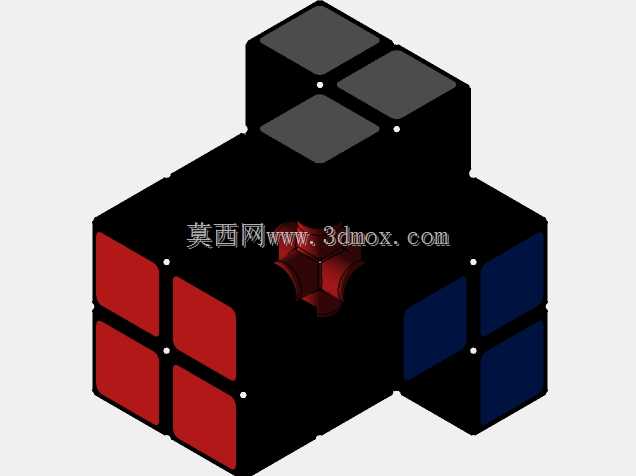

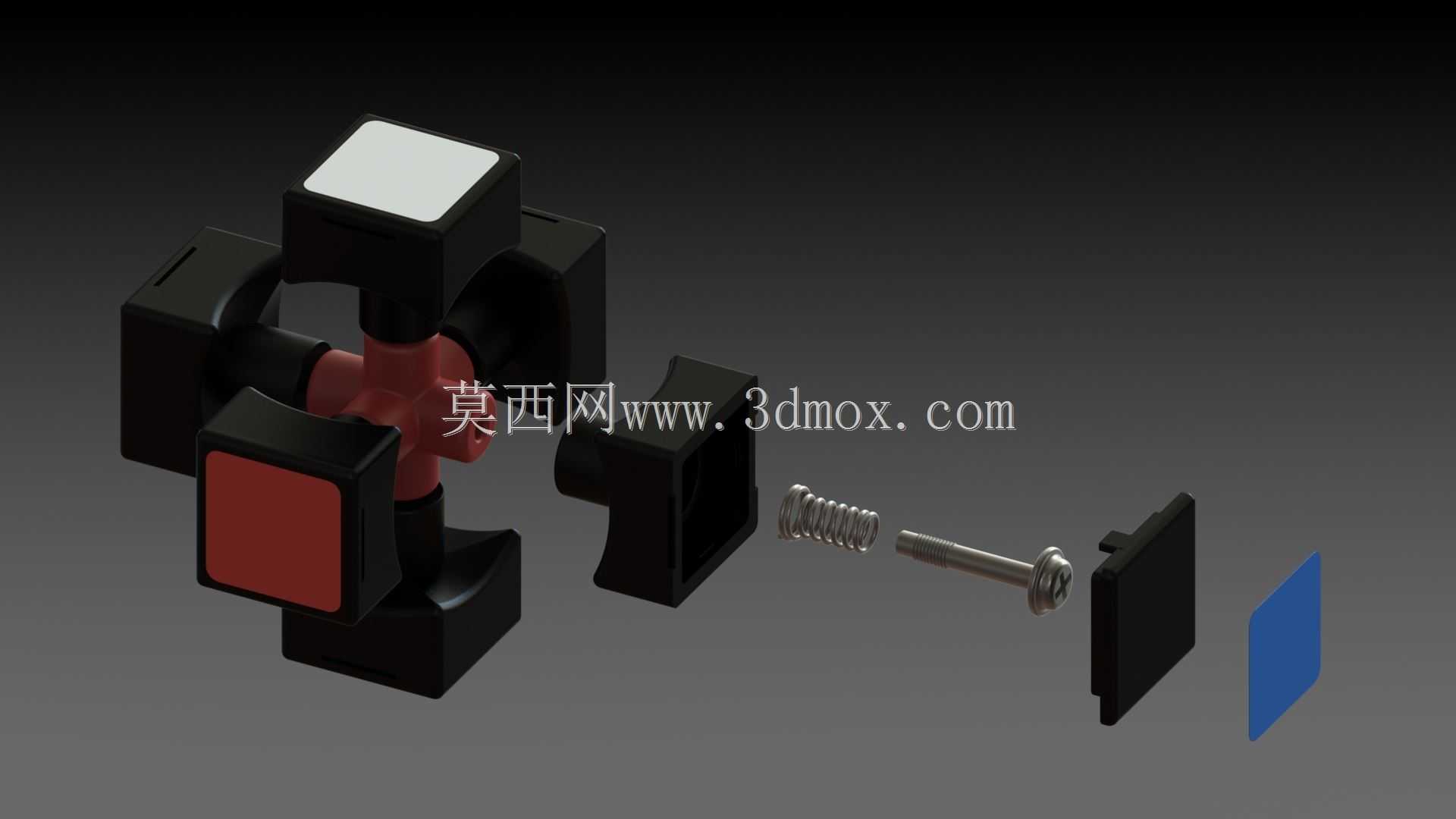

这套魔方内部装配组件，是面向益智玩具生产、魔方结构研发、机械传动教学场景打造的核心功能部件，广泛应用于竞速魔方量产开发、机械结构原理演示教具制作、益智类文创产品结构验证等领域，是决定魔方转动顺滑度、结构耐用性、容错调节能力的核心组成部分。整套组件围绕三阶魔方的核心转动逻辑设计，核心功能是实现六个面的独立转动与联动复位，通过中心轴、角块、边块、弹簧、螺丝的配合，让每个面的层结构可以绕中心轴做90度、180度的顺畅旋转，同时保证转动过程中块体不会松脱错位，还能通过弹簧预紧力调节转动阻尼，适配不同使用者的手感偏好。设计思路上采用中心十字轴作为核心承载结构，六个中心块分别通过螺丝与弹簧固定在十字轴的六个轴端，弹簧套在螺丝杆部，位于中心块与轴端之间，既可以为中心块提供轴向的浮动余量，让转动时相邻块体之间产生微小让位，提升转动容错性，又能通过调整螺丝的拧入深度改变弹簧压缩量，实现转动阻尼的精准调节，满足竞速玩家对低阻力顺滑手感、普通用户对适中阻尼防误触手感的不同需求。角块与边块采用卡接式榫卯结构与中心层配合，块体的卡脚做了圆弧过渡处理，转动时卡脚沿着相邻块的导向面滑动，避免出现卡滞、剐蹭的问题，块体的外端面预留了贴片安装位，可以粘贴不同颜色的面层贴片，形成魔方的六个识别色面。外形尺寸上，整套组件装配完成后形成标准57毫米边长的正立方体结构，符合主流竞速魔方的尺寸规范，适配成年人手掌抓握尺寸，安装边界上，中心轴的轴端长度控制在8毫米，螺丝拧入后中心块的浮动行程控制在1.5毫米以内，既保证足够的容错让位空间，又不会因为浮动量过大导致块体晃动松散；角块与边块的卡接深度设计为3.2毫米，转动过程中卡脚不会从配合槽中脱出，同时预留0.1毫米的配合间隙，降低转动摩擦阻力。弹簧采用标准圆柱压缩弹簧，线径0.4毫米，外径4毫米，自由长度6毫米，装配后预压缩量为2毫米，提供均匀的轴向回弹力，螺丝采用M2规格的十字盘头螺丝，头部完全沉入中心块的沉孔内，不会突出块体表面影响面层贴片的平整度。整套结构没有多余的冗余部件，所有配合面都做了顺滑倒角处理，既减少了转动时的摩擦噪音，又提升了整体结构的耐用性，长期使用后也不会出现块体松动、转动卡顿的问题，既可以作为量产魔方的结构参考，也可以作为机械装配教学的演示案例，帮助学习者理解弹性预紧、卡接配合、空间转动机构的设计逻辑。
