内燃机曲柄连杆活塞传动组件结构

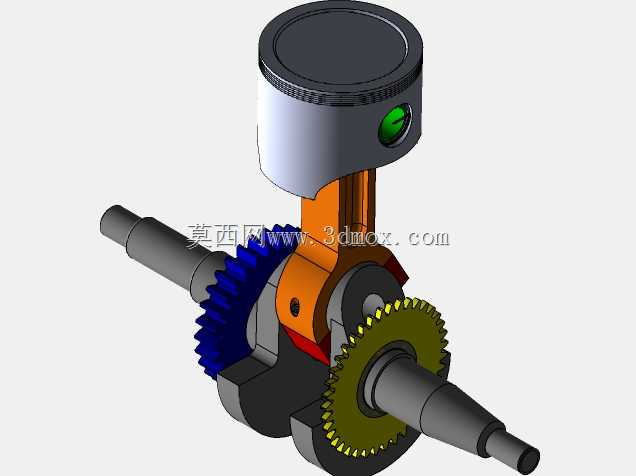

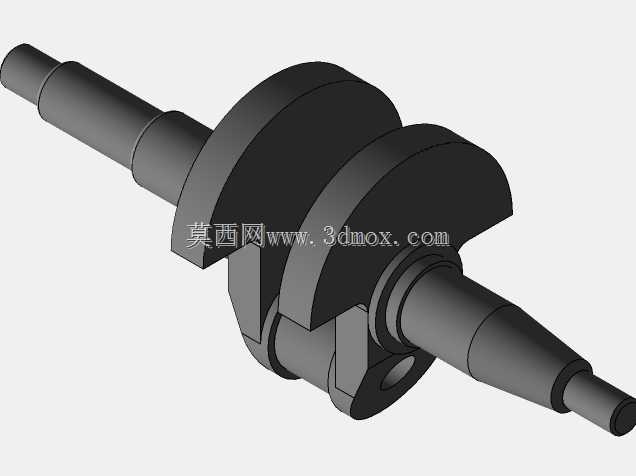

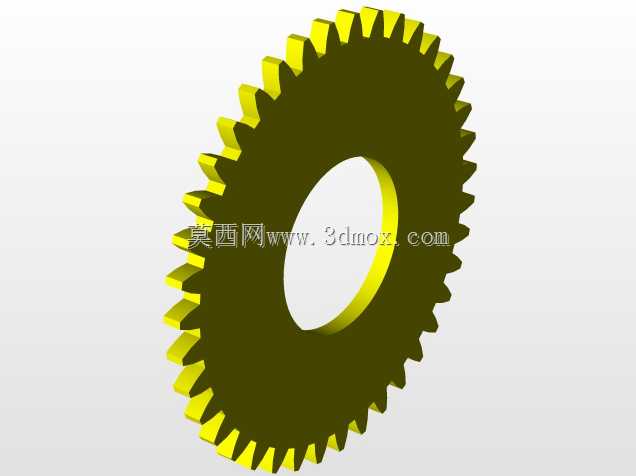

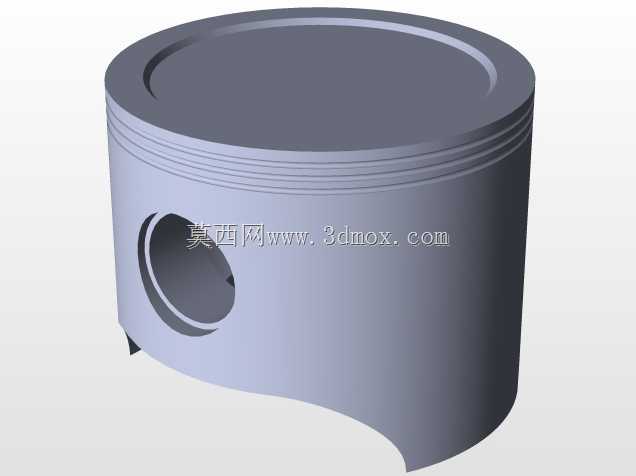

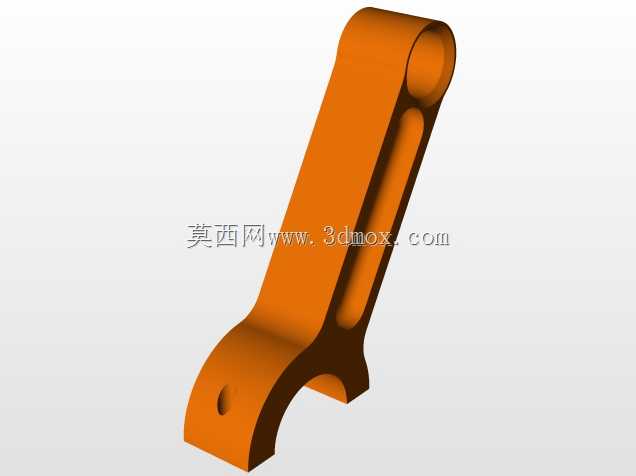

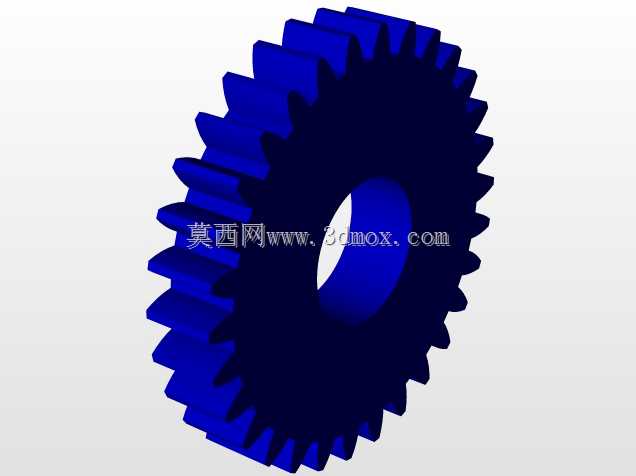

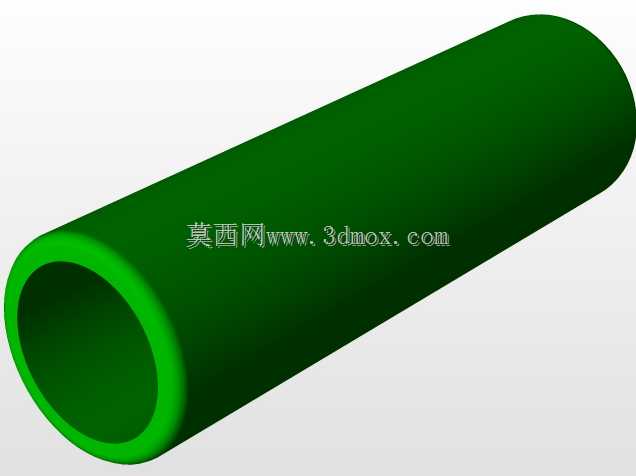

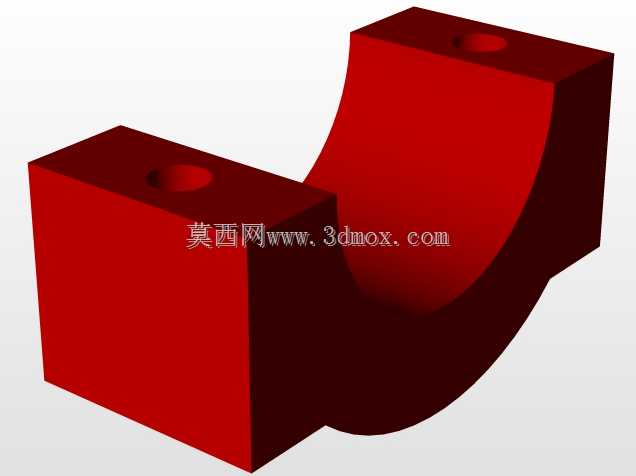

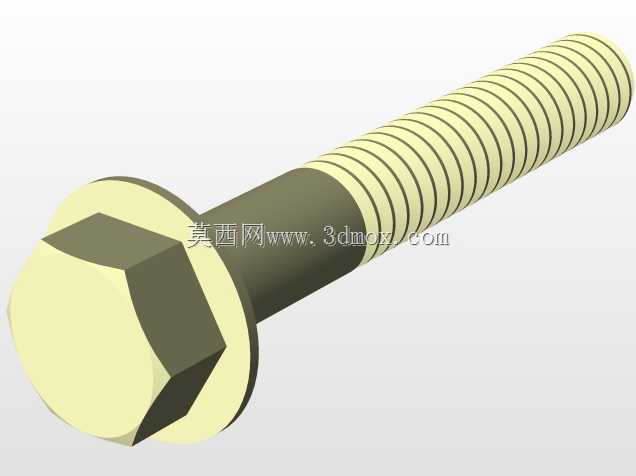

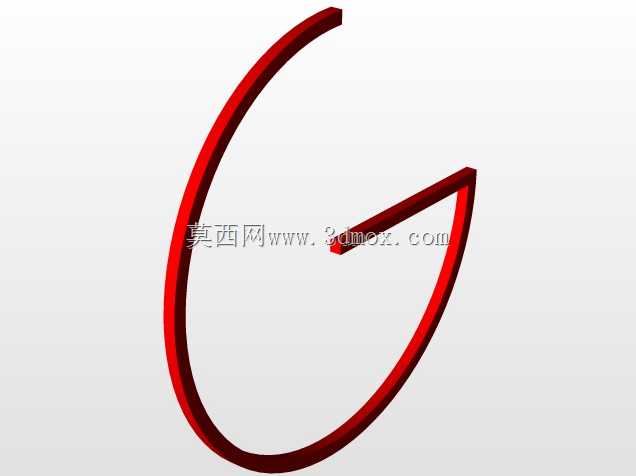

该套组件是内燃机动力转换的核心执行结构，广泛适配于小排量通用汽油机、摩托车发动机、小型通用动力机组的动力输出端，承担着将燃料燃烧产生的直线往复动能转化为旋转扭矩的核心职能，是整套动力设备实现动力输出不可或缺的关键部分。从实际应用场景来看，这类结构除了搭载在常规的内燃动力设备上，也可作为教学演示教具、小型动力改装项目的核心参考结构，帮助从业者直观理解曲柄连杆机构的运动逻辑与动力传递路径。在功能特性上，整套组件通过活塞承接燃烧室内的燃气爆发压力，经由活塞销将作用力传递给连杆，连杆再将直线方向的推力转化为曲轴的旋转力矩，最终通过曲轴端部的齿轮组将动力向外输出，带动配套的负载设备运转；组件上搭配的两个不同齿数的传动齿轮，分别负责配气机构驱动与动力输出端的转速匹配，保证整套机构运转时的正时精度与扭矩传递效率。在设计思路上，活塞部分采用了带环槽的圆柱结构，预留了活塞环的安装位置，保证燃烧室的密封性能，活塞销座处做了局部加厚处理，承受往复运动带来的交变冲击载荷；连杆采用了工字型截面的结构设计，在保证结构强度、扛弯扛扭性能的前提下尽可能降低自身重量，减少往复运动产生的惯性力；曲轴部分做了整体式的平衡配重设计，抵消活塞连杆组往复运动产生的一阶、二阶惯性力，降低设备运转时的振动幅度，曲轴两端的轴颈预留了轴承安装位，保证旋转过程中的支撑稳定性与同轴度；配套的传动齿轮采用了渐开线齿形设计，保证啮合传动过程中的平稳性，降低传动噪音与齿面磨损。在外形尺寸与安装边界上，整套组件沿曲轴轴向的总长度适配小型单缸内燃机的曲轴箱安装空间，活塞的外径尺寸对应常规小排量缸径规格，安装时需要保证曲轴两端轴颈与曲轴箱轴承座的同轴度公差，连杆大头与曲轴曲柄销的配合间隙符合运转要求，齿轮啮合时的齿侧间隙控制在合理区间，避免出现卡滞、异响或者传动失效的问题，活塞在上止点、下止点位置时不会与缸盖、曲轴箱发生运动干涉，保证整套机构运转顺畅。
