车床尾座高精度机械结构设计

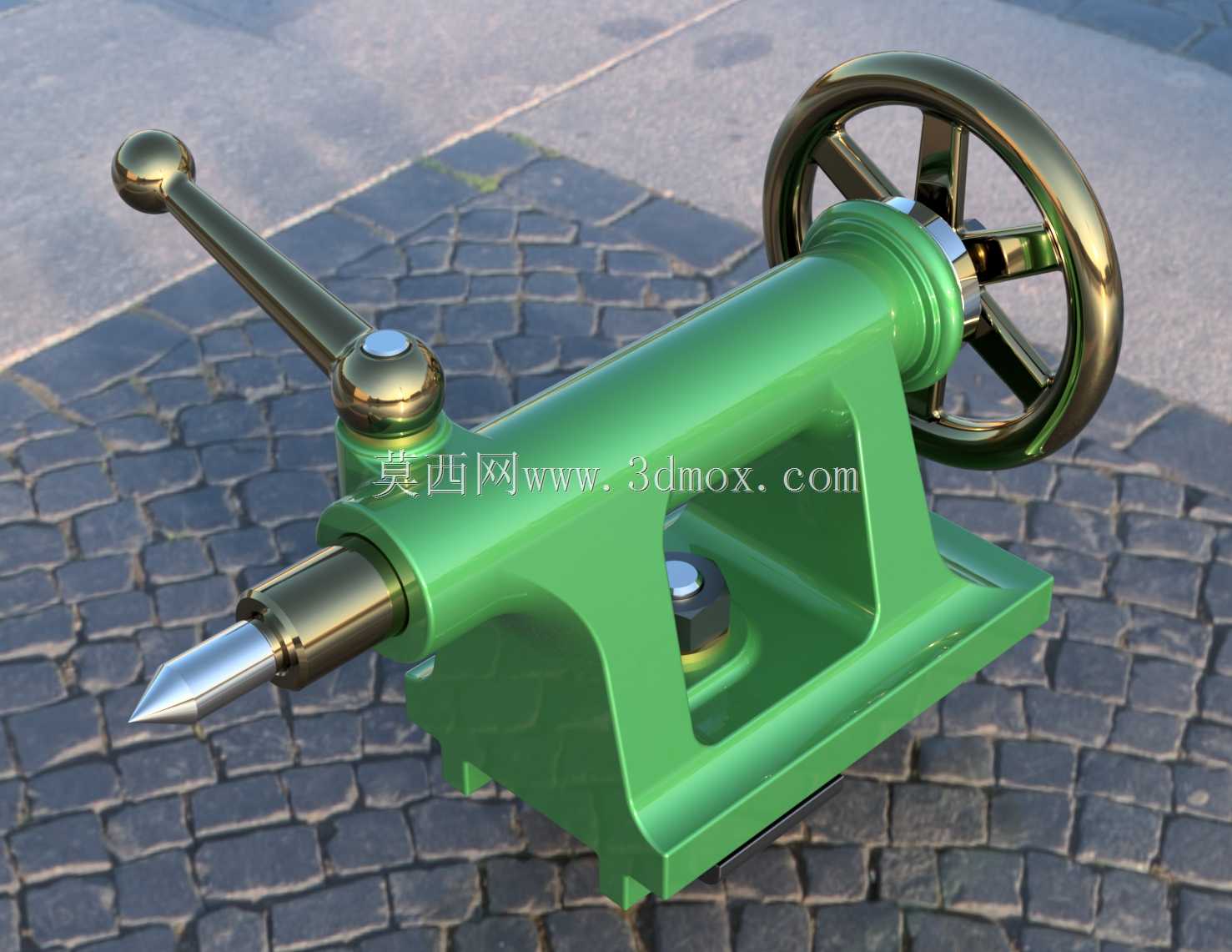

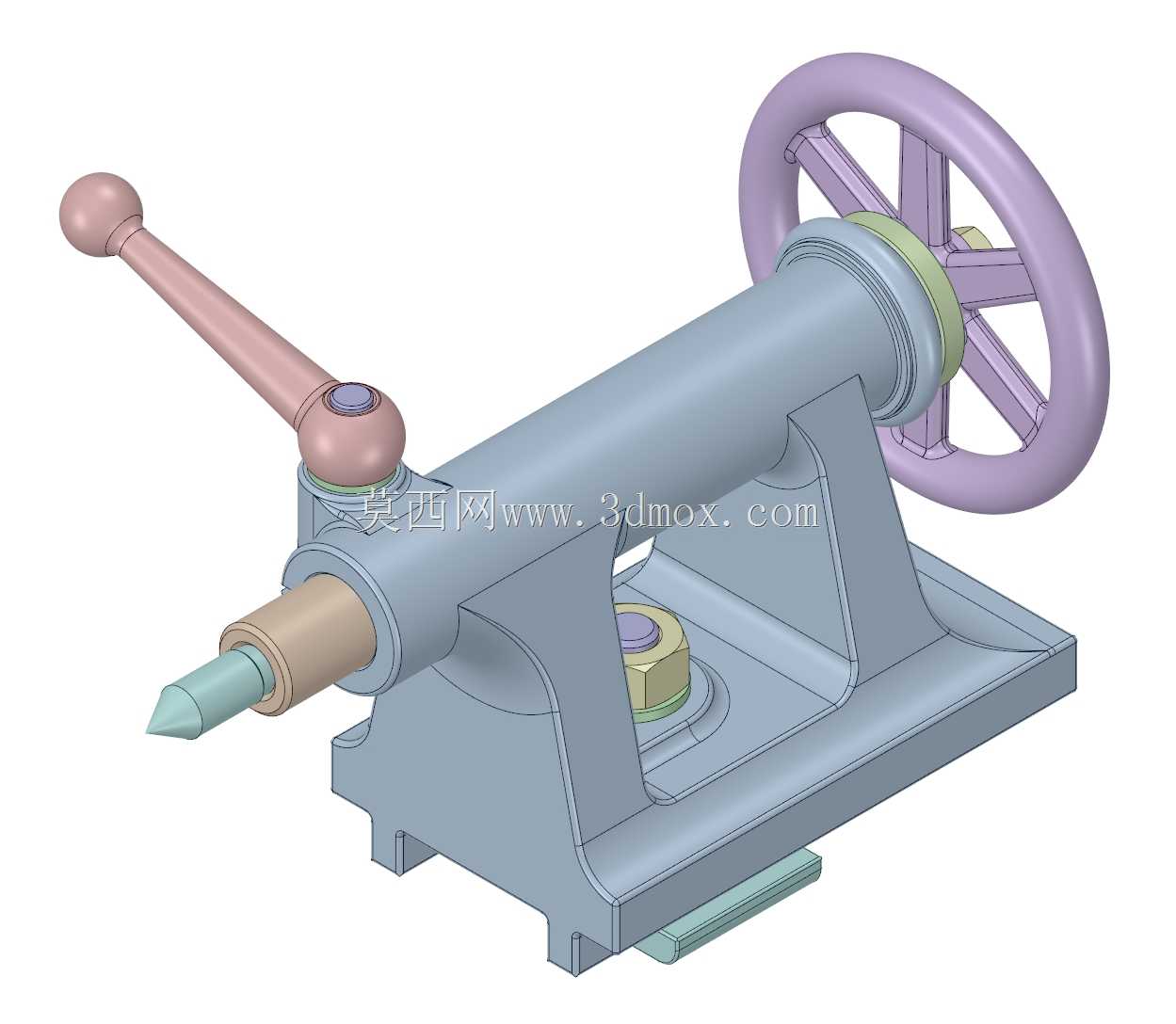

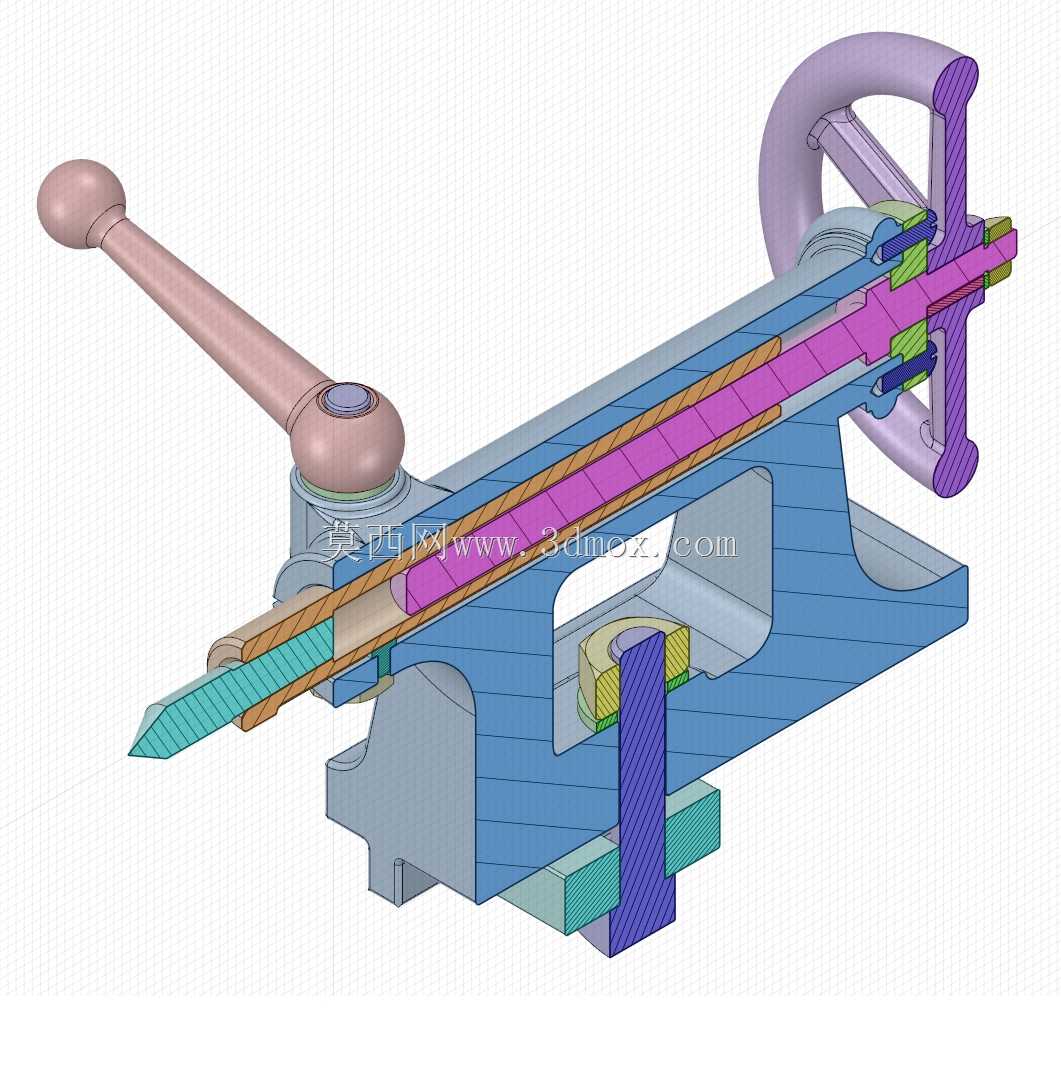

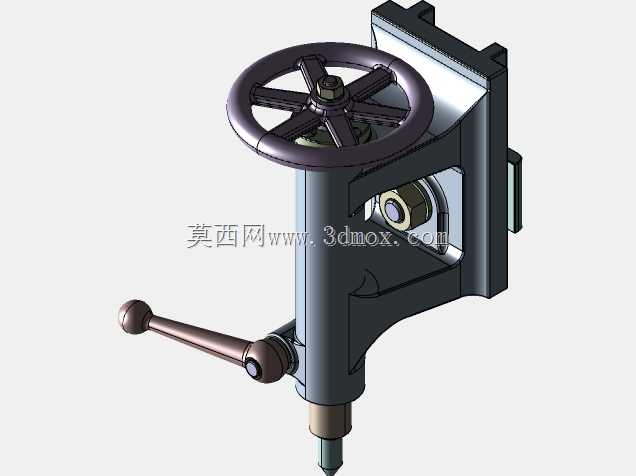

车床尾座是卧式车床核心配套功能部件，主要应用于普通卧式车床、数控车床的轴类、盘套类零件加工场景，承担长轴类工件的回转支撑、端面钻孔、铰孔、攻丝等工序的作业支撑功能，是保障长轴类零件加工同轴度、降低加工振动的关键结构。在实际生产场景中，当加工长度超过卡盘悬臂支撑稳定阈值的轴类工件时，尾座可沿床身导轨滑移至适配位置，通过内置的顶尖顶持工件端面的中心孔，与主轴卡盘形成双支撑回转体系，大幅提升工件回转刚性，避免切削过程中工件受径向切削力作用产生挠曲变形，保障加工尺寸精度与表面粗糙度。该尾座结构设计围绕车床作业的实际工况展开，整体采用箱型一体式铸造基座，基座底面设置与车床床身导轨匹配的导向贴合面，可沿床身纵向顺畅滑移，适配不同长度规格的工件装夹需求；上部主体集成了顶尖套筒进给机构、手轮驱动组件、锁紧操作手柄与本体锁紧结构，手轮通过内部丝杠副与套筒连接，转动手轮即可驱动套筒沿主体内孔做轴向进给，实现顶尖的进退动作，进给行程可覆盖常规轴类工件的顶持行程需求，套筒表面设置刻度标识，可精准控制顶尖的进给量，满足钻孔、铰孔等工序的深度控制要求。操作手柄集成了套筒锁紧与尾座本体锁紧双重功能，扳动手柄可快速锁定套筒轴向位置，避免切削过程中顶尖受轴向力产生退移，同时可将尾座本体牢固锁定在床身导轨的指定位置，防止切削振动导致尾座偏移。顶尖采用标准莫氏锥度安装结构，可根据加工需求更换固定顶尖、回转顶尖、钻头、铰刀等不同工装，拓展尾座的加工适配范围。整体外形结构紧凑，安装边界与常规卧式车床的床身导轨宽度、安装基面高度完全适配，无需额外改造即可直接配套安装在同规格车床上投入使用，结构设计充分考虑了机械加工场景的操作便利性与维护便捷性，各运动副均设置润滑注油点位，可定期加注润滑脂降低运动磨损，延长部件使用寿命，主体铸造结构经过时效处理，可长期保持结构精度，避免长期受力产生形变，适配车间多班次连续加工作业的工况需求。
