三自由度平面并联机械执行机构设计

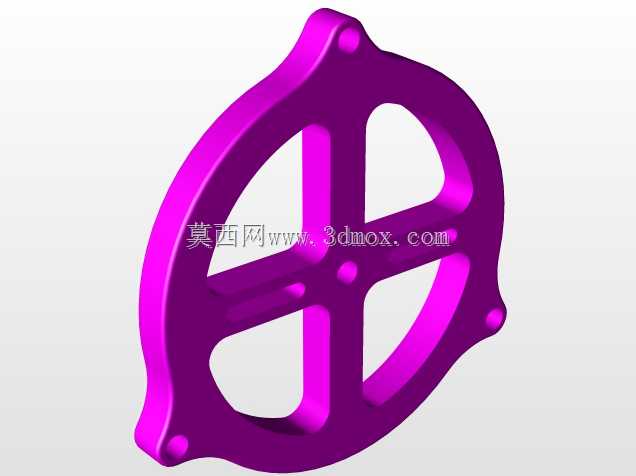

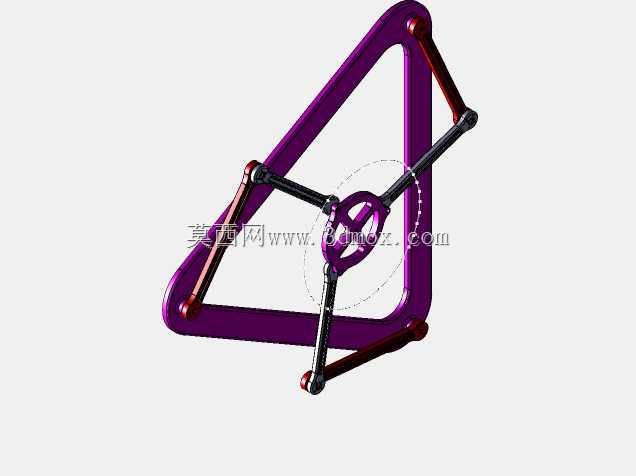

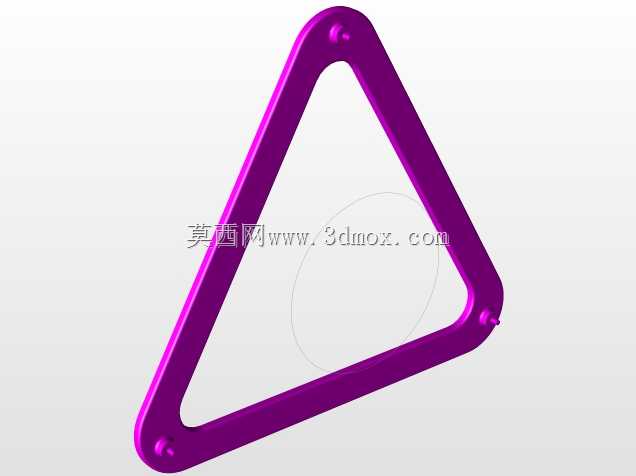

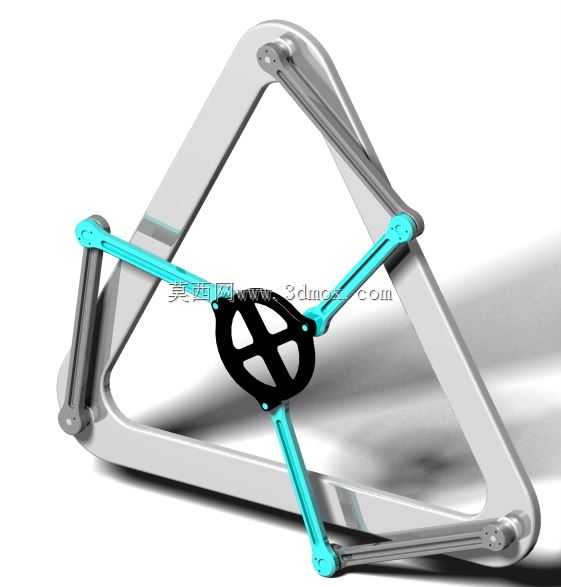

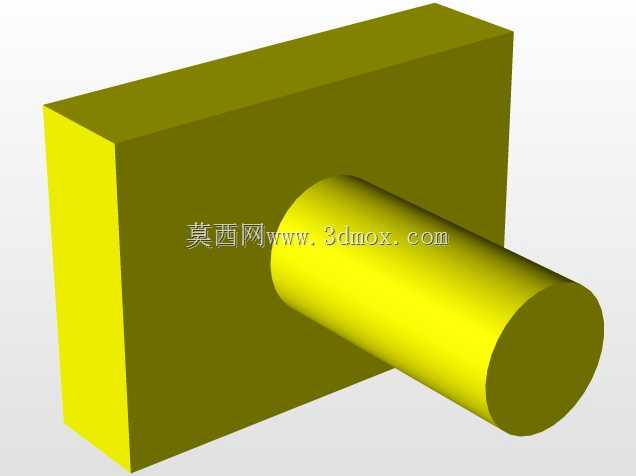

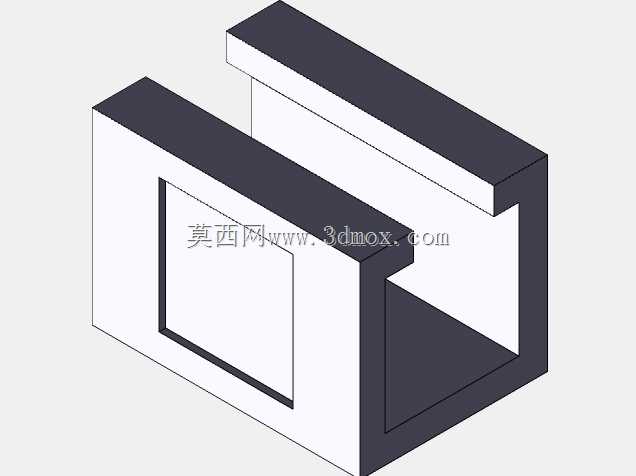

这款三自由度平面并联执行机构，主要面向平面内精密作业场景设计，可广泛应用于电子元器件精密装配、小型工件平面分拣、平面轨迹涂胶、实验室微操作平台等对平面运动精度、响应速度有较高要求的工业与科研场景，相比传统串联式平面运动机构，并联构型的刚性优势能大幅降低高速运动下的末端抖动，提升作业稳定性。机构整体采用对称三角框架式固定基座，三个驱动支链呈120度均匀分布连接中心动平台，固定基座采用一体化三角构型设计，整体外轮廓为等边三角形结构，安装边界清晰，可直接通过基座三个角端的安装孔固定在作业台面或设备机架上，无需额外设计复杂的转接安装结构，适配现有自动化产线的工位改造需求。中心动平台为圆形结构，直径适配常规小型作业末端的安装尺寸，可搭载夹爪、涂胶头、探针等不同作业执行件，实现平面内两个方向的直线移动与绕垂直轴的转动，三个自由度完全覆盖平面作业所需的全部运动维度，不存在冗余自由度带来的控制复杂度提升问题。设计过程中优先考虑了运动支链的受力均衡性，每一条支链都采用驱动臂加从动臂的双杆结构，驱动端布置在固定基座的角端位置，可有效降低运动部件的整体重量，提升机构的动态响应速度，同时支链的杆长参数经过运动学优化，在保证工作空间覆盖直径100毫米圆形作业区域的前提下，尽可能缩小了机构的整体占地尺寸，避免了传统并联机构工作空间与整体体积比值过低的问题。从动臂与驱动臂、动平台之间的铰接点都采用了低间隙转动副设计，能有效降低运动过程中的回程误差，保证末端平台的重复定位精度，支链杆件采用轻量化高强度材质设计，在保证结构刚性的前提下降低运动惯量，适配高速往复作业的工况需求。整体构型没有冗余的外凸结构，所有运动部件都在三角基座的轮廓范围内运动，不会出现运动过程中部件超出安装边界的问题，便于在紧凑的产线工位中布置，同时对称的结构设计也让机构的运动学标定更为简便，后期维护时仅需对单个支链进行拆装调整，不会影响其他支链的装配精度，能够长时间维持稳定的作业精度表现。
