凸轮弹簧联动从动执行机构设计

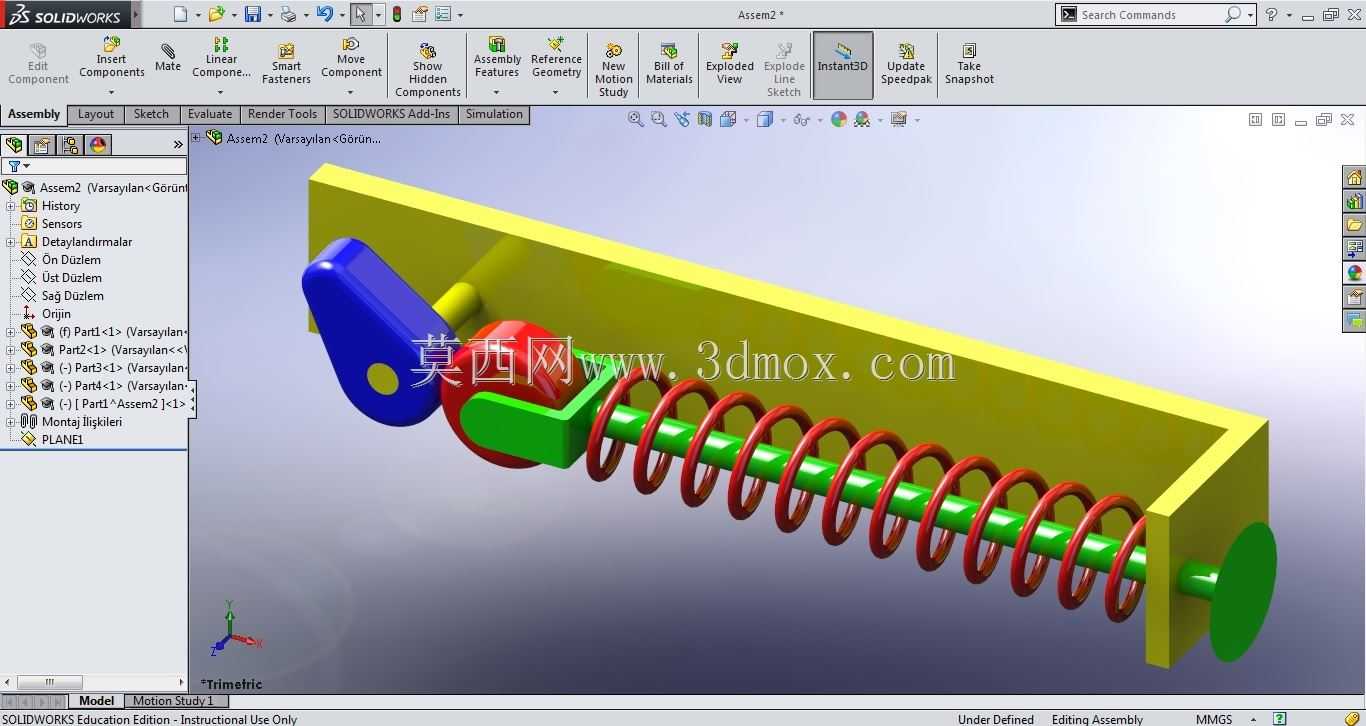

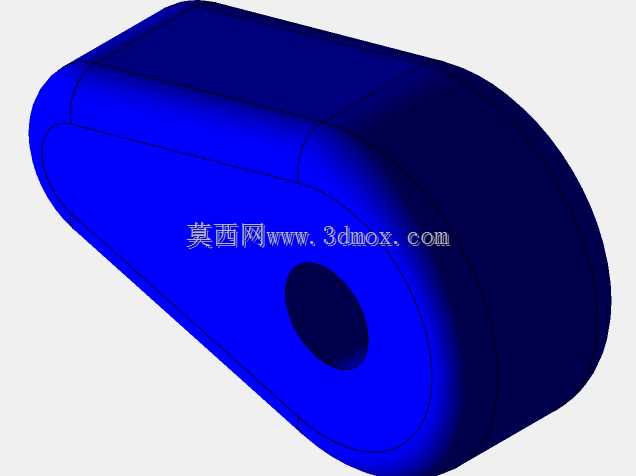

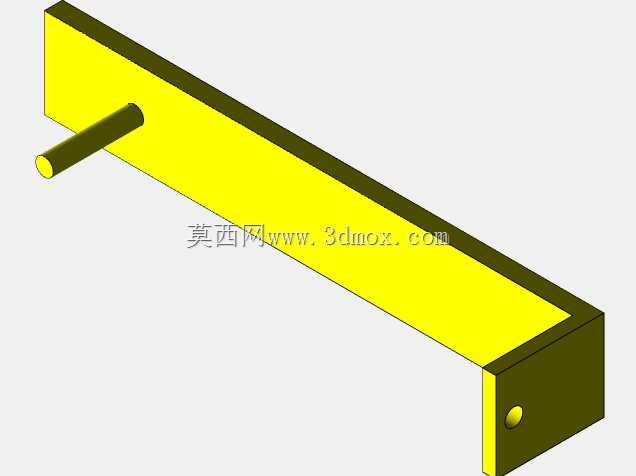

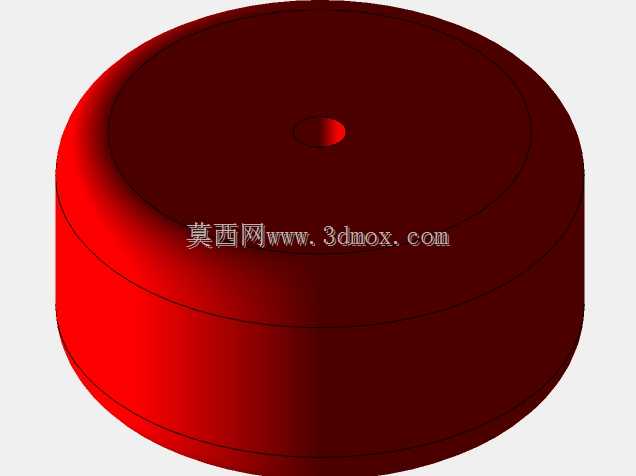

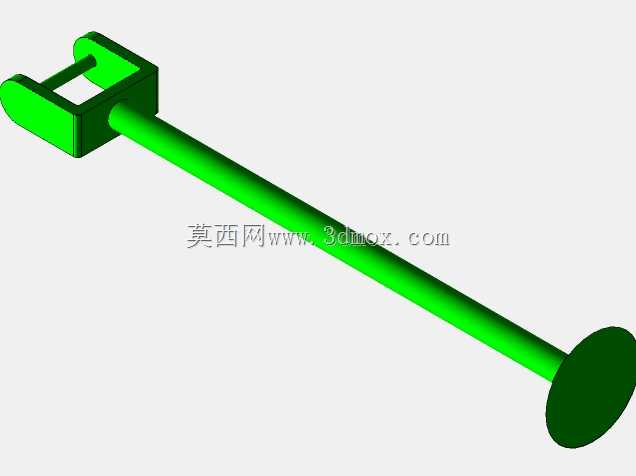

该机构属于典型的凸轮-弹簧复合传动执行组件，主要应用于自动化生产线的工位节拍执行、小型内燃机配气机构、轻工包装设备的往复推送工位等场景，核心作用是将凸轮的连续回转运动转化为从动件的规律直线往复动作，依靠弹簧的预紧力保证从动件与凸轮轮廓始终紧密贴合，消除传动间隙带来的动作误差。从功能特性来看，该机构采用盘形蓝色凸轮作为主动输入件，红色滚轮式从动件与凸轮轮廓直接接触，相比尖顶从动件大幅降低了接触磨损，可承受更高的往复动作频率；绿色导向杆贯穿弹簧与从动滑块，为往复动作提供精准的直线导向，避免动作过程中出现偏磨卡滞；黄色L型安装基座作为整个机构的承载基体，一侧预留凸轮轴的安装孔位，另一端设置导向杆的固定端，弹簧套设在导向杆外侧，一端抵接从动滑块，另一端抵接基座端面，始终提供将从动件压向凸轮轮廓的复位力。设计过程中，首先根据目标工位的动作行程、运动规律（如等速运动、简谐运动）确定凸轮的轮廓曲线，保证从动件的推程、回程动作符合工位的节拍要求，同时校核凸轮与滚轮的接触应力，避免长期运行出现轮廓点蚀磨损；其次根据从动件的运动阻力、复位所需的最小压紧力计算弹簧的刚度、预压缩量，确保弹簧在整个行程范围内的弹力既可以保证从动件不脱离凸轮轮廓，又不会产生过大的接触压力加剧磨损；导向杆的直径与长度设计充分考虑压杆稳定性，避免弹簧压缩过程中出现导向杆挠曲变形，基座的安装孔位同轴度公差严格控制，保证凸轮轴与导向杆的空间位置精度，减少运行过程中的附加阻力。外形尺寸方面，该机构整体为紧凑型布局，沿导向杆轴向的总长度适配小型设备的安装空间，基座的两个垂直安装面预留标准安装孔位，可直接固定在设备的安装面板上，安装边界清晰，不需要额外设计转接支架即可完成装配，适配多数小型自动化设备的内部安装空间，运行过程中动作平稳、噪音低，可在每分钟数百次的往复动作频率下长期稳定工作，维护时仅需定期检查凸轮轮廓磨损情况、弹簧弹力衰减情况即可，拆装便捷。
