液压驱动高度可调刚性工业工作台

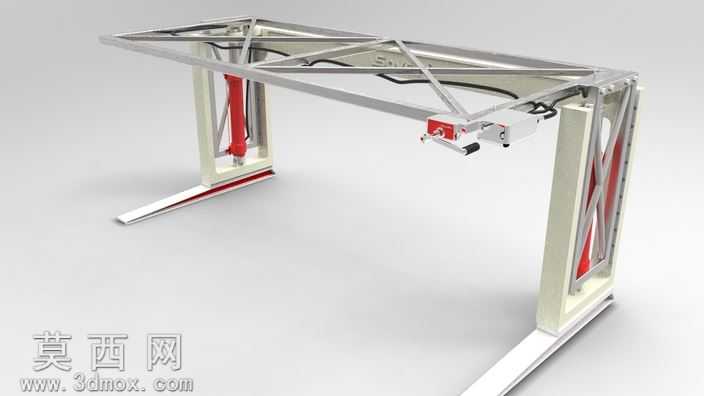

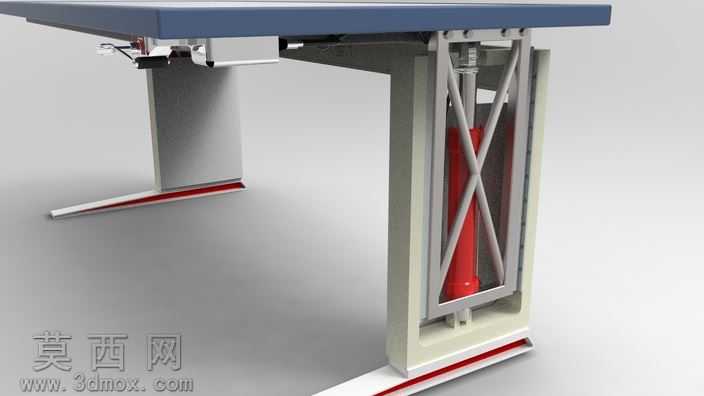

本作品为液压驱动的高度可调工业工作台三维模型，建模阶段采用自底向上的装配设计思路，先完成各个子部件的独立建模再进行总装配约束，确保各部件的配合关系完全符合实际机械运动逻辑。模型首先构建了高刚性的支撑框架结构，框架采用矩形截面型材搭建，侧面设置X型交叉加强筋结构，大幅提升框架的抗扭、抗弯承载能力，避免工作台在重载工况下出现结构形变，保障台面的水平精度与支撑稳定性。核心升降执行部分采用双重型液压执行器对称布置的设计，液压油缸做了精细化的内部结构还原，包含缸筒、活塞杆、密封件、油路接口等细节结构，搭配手动曲柄耦合液压泵的动力输入结构，还原了手动驱动液压升降的完整传动路径，可实现工作台高度的无级平稳调节，适配不同身高操作人员、不同作业场景的高度需求。工作台台面采用高密度复合台面结构建模，台面边缘做了包边封边处理，底部设置横向承托梁分散台面载荷，避免台面局部受压出现凹陷。底部支撑脚采用T型宽幅支撑结构，底部设置防滑耐磨垫，增大与地面的接触摩擦力，提升工作台整体的防侧翻能力，即使在最高升降位置也能保持稳定的支撑状态。材质渲染阶段，框架部分采用哑光浅灰色工业喷塑材质，液压油缸活塞杆做亮面镀铬金属质感处理，缸筒采用红色工业漆面材质区分功能部件，台面采用深蓝色耐磨理化板材质，底部防滑垫采用黑色哑光橡胶材质，不同部件的材质质感区分清晰，金属部件的反光、漆面的磨砂质感、橡胶件的漫反射效果都做了对应的材质参数调整，渲染效果贴近真实工业产品的视觉表现。模型的运动约束设置完整，可模拟液压升降的完整行程过程，各部件之间无干涉问题，结构设计兼顾了重载承载能力、调节便捷性与使用稳定性，适用于工业装配、检修、实验操作等多种作业场景。
