SolidWorks圆柱螺旋压缩弹簧参数化建模方案

圆柱螺旋压缩弹簧是工业领域应用范围最广的弹性储能元件之一，在各类机械设备、五金构件、自动化产线、交通工具、家电产品中都承担着核心的功能作用，其核心工作逻辑是通过轴向受压产生弹性形变，将外部施加的动能、压力转化为弹性势能存储，在外力撤除后可快速复位，以此实现缓冲减震、蓄力复位、载荷承载、行程控制、柔性连接、压力维持等多种实用功能，小到精密电子设备的按键复位结构，大到重型工程机械的悬架缓冲系统，都离不开这类标准化弹性零件的支撑。

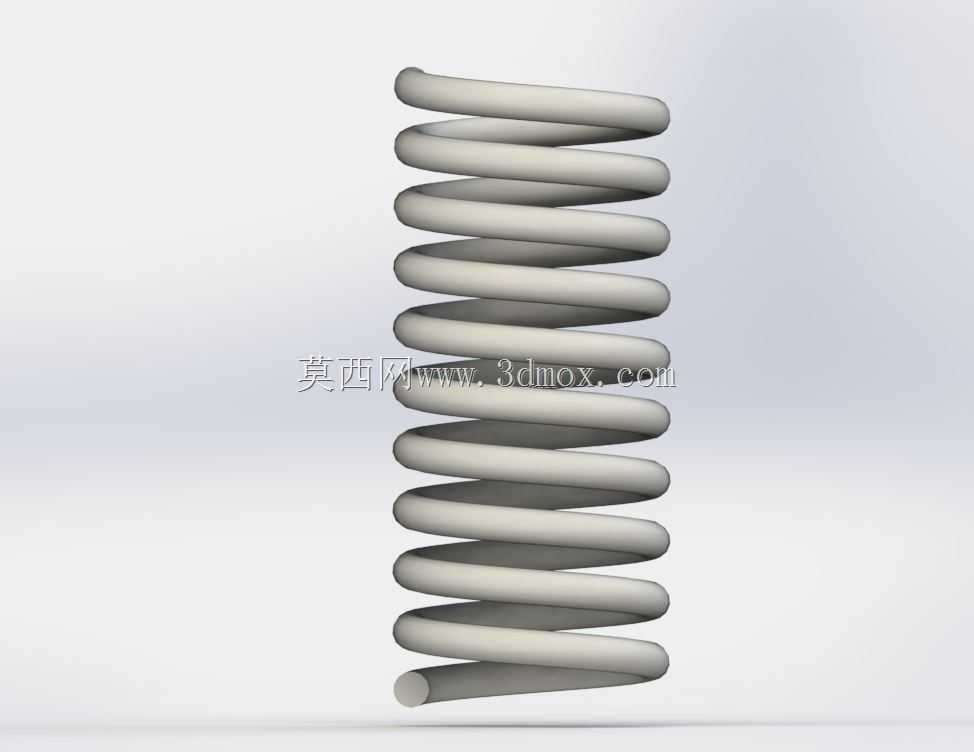

本次建模的弹簧为等节距圆柱螺旋压缩结构，整体采用圆形截面金属丝材绕制而成，主体为等外径的连续螺旋形态，两端设置有并紧磨平的支撑端圈，安装时支撑端圈可与配套安装座的定位端面完全贴合，避免弹簧受载时出现偏斜、窜动的问题，有效保障受力的同轴度与稳定性。建模过程中首先确定弹簧的核心设计边界：中径尺寸适配常规通用安装腔体的预留空间，有效圈数匹配目标载荷下的形变量要求，节距参数满足最大压缩行程下不会出现并圈死区的设计要求，丝径尺寸根据额定承载载荷的强度校核结果确定，整体安装长度适配装配位置的轴向空间，外径尺寸满足安装腔体内径的间隙配合要求，不会出现卡滞、摩擦外壁的问题。

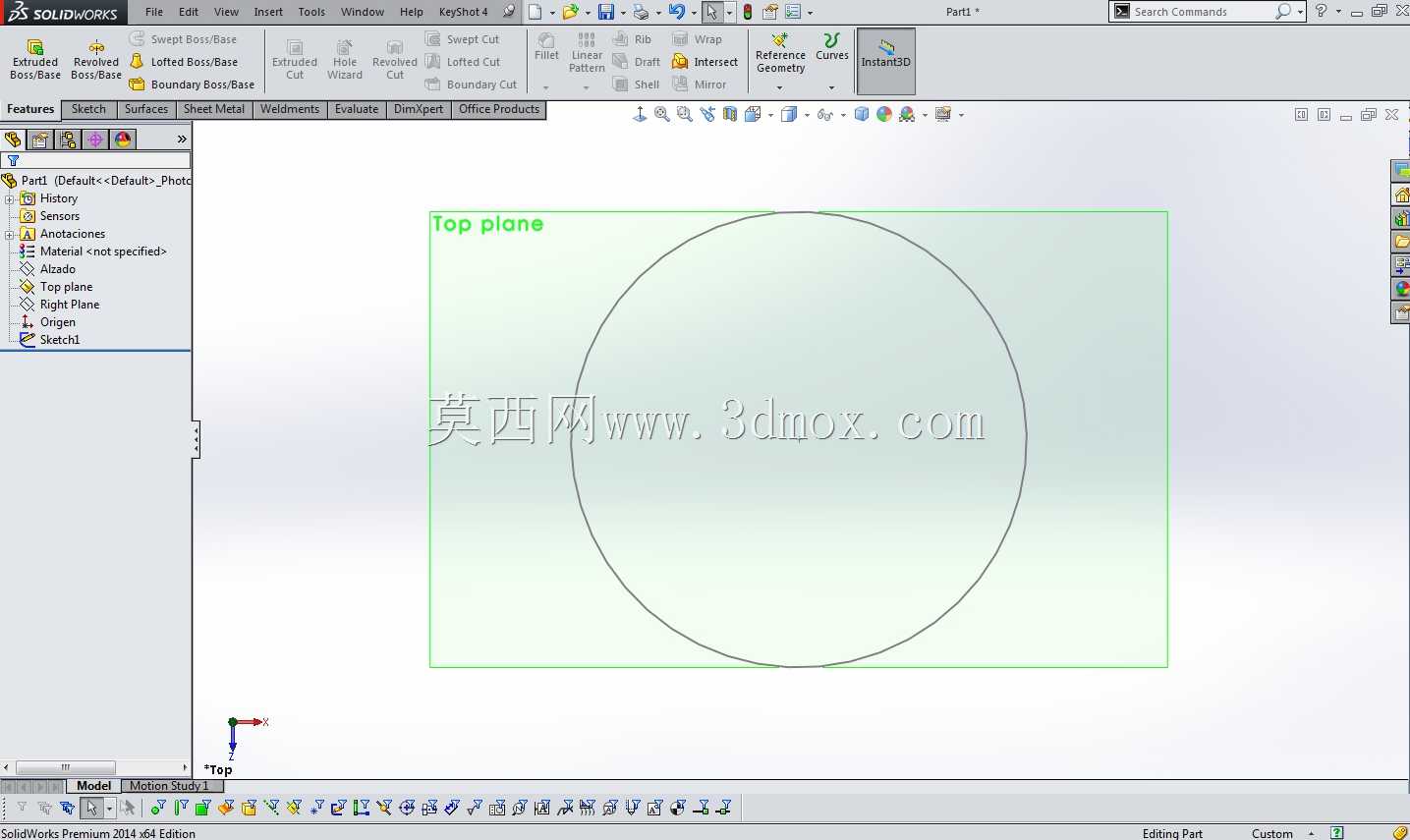

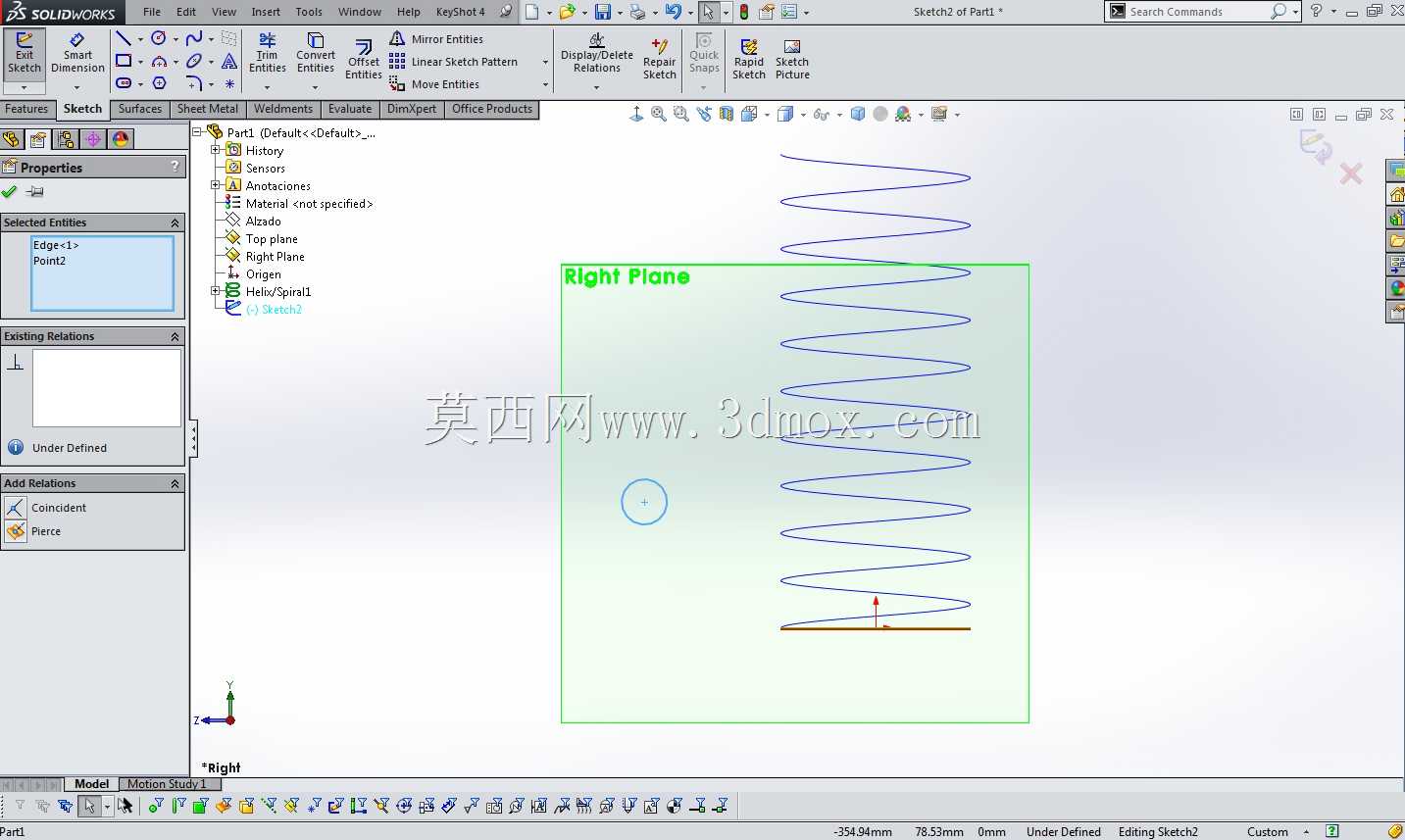

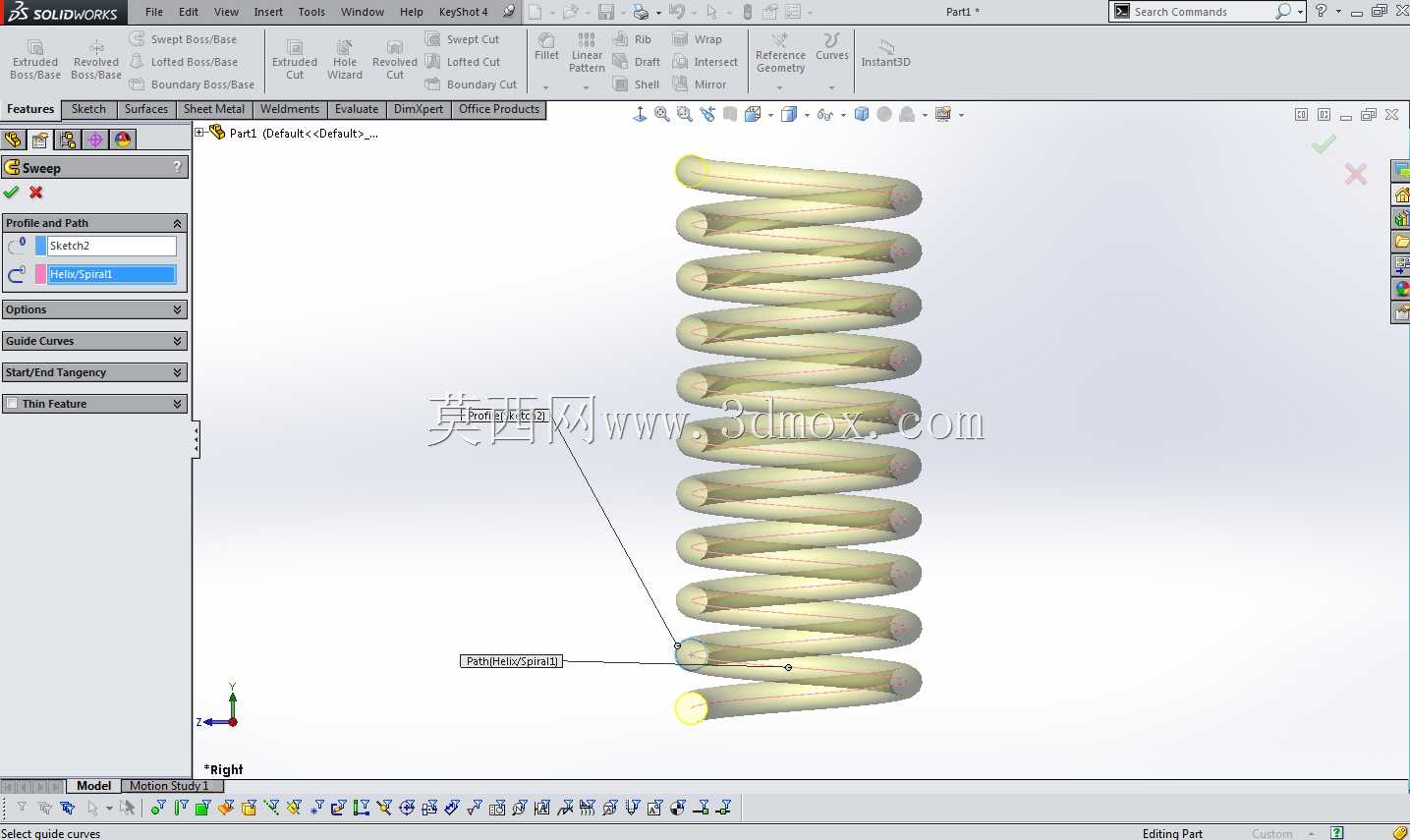

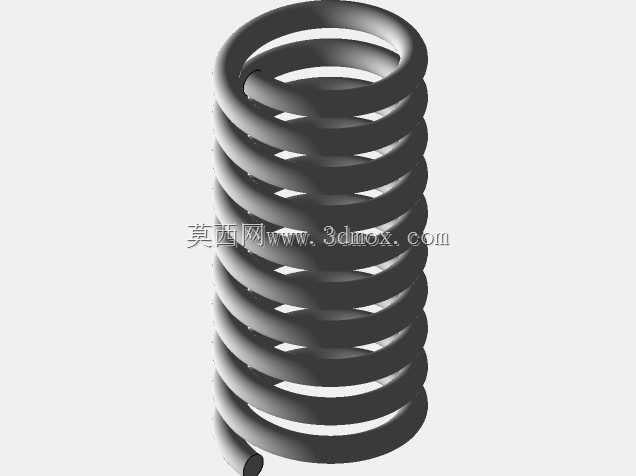

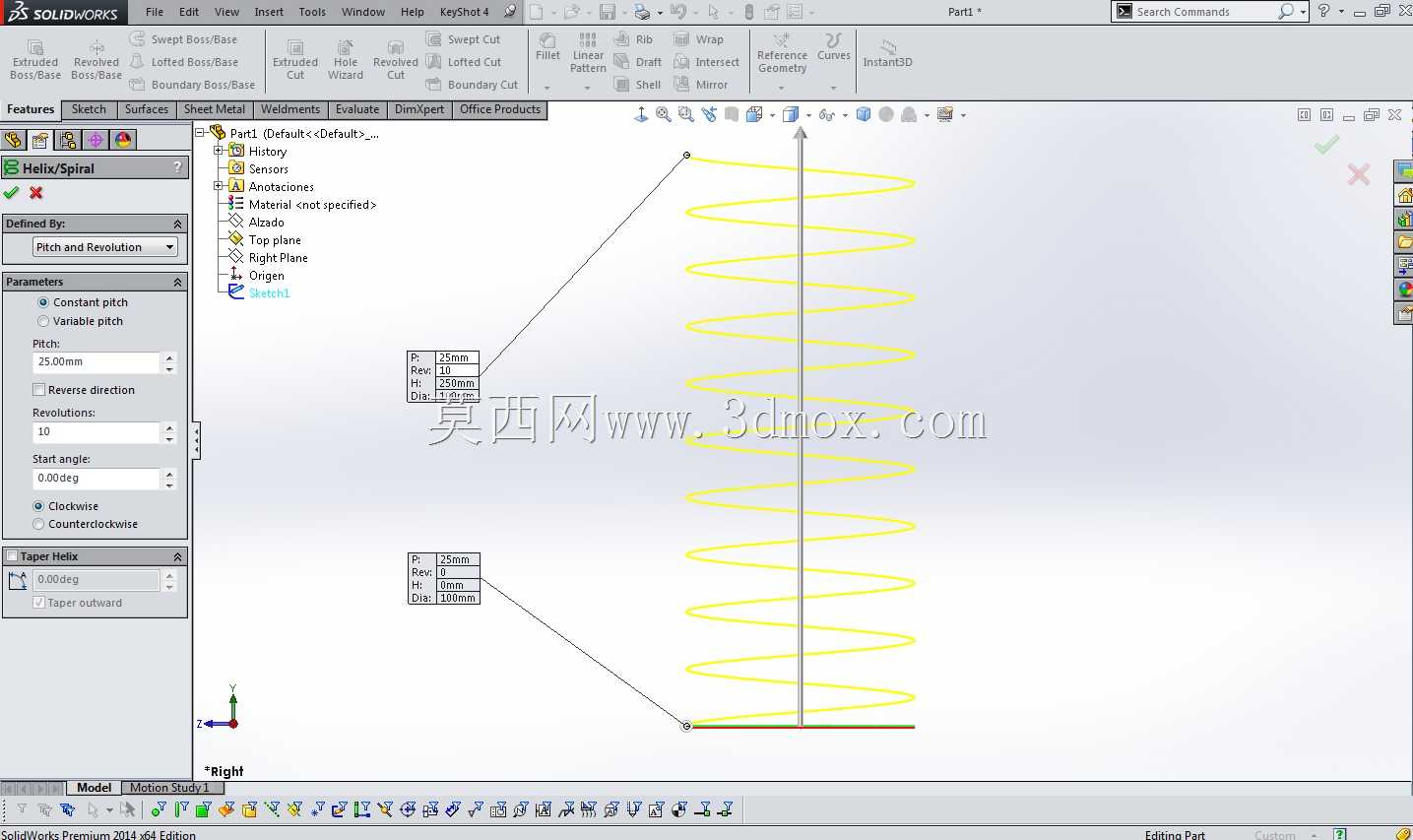

建模逻辑遵循机械加工的实际成型逻辑，首先绘制螺旋线路径作为弹簧丝的绕制轨迹，路径参数严格匹配设计确定的中径、圈数、节距与旋向，再在垂直于螺旋线起点的基准面上绘制圆形截面草图，截面圆心与螺旋线端点添加穿透约束保证位置精度，通过扫掠特征沿螺旋路径生成连续的弹簧主体，最后对两端的支撑圈进行并紧处理与端面磨平修整，还原实际弹簧的端部安装结构。建模完成的模型可直接用于装配体的干涉检查、运动仿真模拟，验证弹簧在全行程压缩过程中是否会与周边构件发生干涉，也可导入有限元分析模块进行应力、应变与疲劳寿命校核，为实际生产加工提供精准的三维数据支撑，大幅缩短从设计到落地的研发周期。
