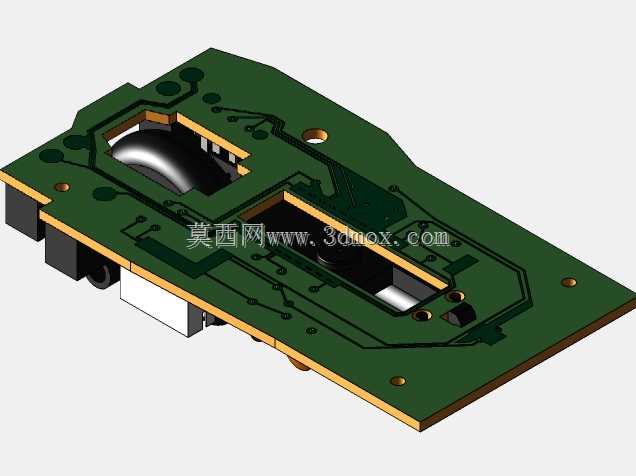

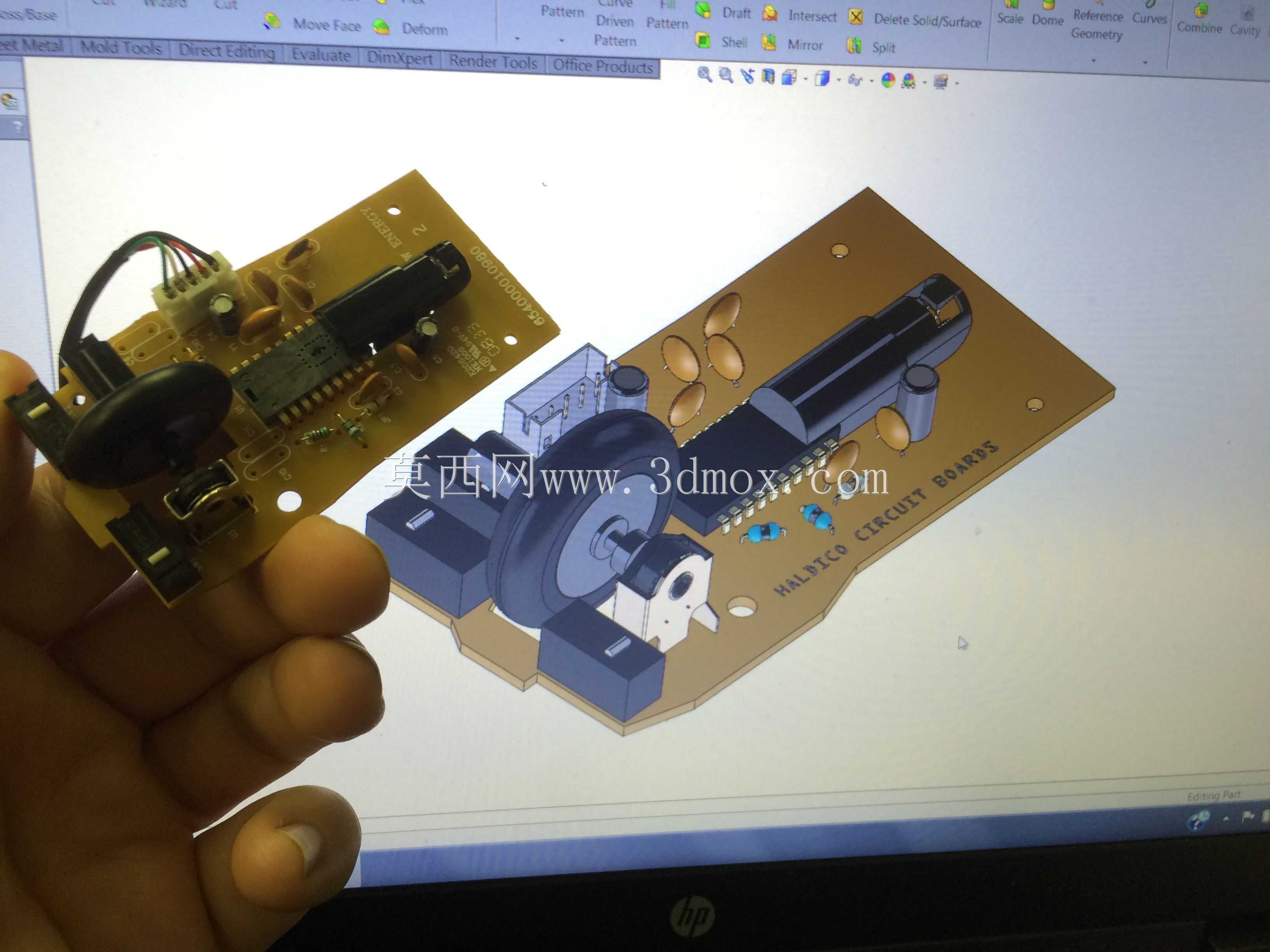

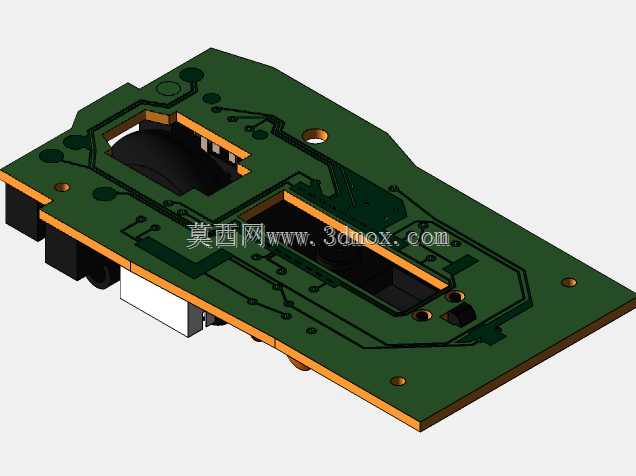

光学鼠标内部电路板结构三维设计

该三维模型完整还原了光学鼠标内部核心电路板的实体结构，覆盖民用办公外设、电竞输入设备、工业人机交互终端等多类场景的鼠标内部核心承载件设计需求，可作为鼠标结构研发、电子装联工艺验证、外设维修教学的直观参考载体。作为光学鼠标的核心承载基体，这块电路板承担着光学信号采集转换、按键触发信号传输、滚轮编码数据处理、主控芯片运算调度、供电线路分配的核心功能，是连接鼠标光学传感组件、微动开关、滚轮编码器、外接数据线的核心枢纽，所有外设输入的操作信号都需要经过这块电路板的处理转换，才能传输至终端设备完成对应操作指令。从设计思路来看，该电路板完全贴合光学鼠标的异形外壳内腔轮廓做布局规划，整体采用不规则异形板型设计，避开外壳内部的卡扣位、支撑柱、滚轮安装仓的空间干涉，在有限的内腔空间里完成所有元器件的合理排布：光学传感模块布置在板体前端对应鼠标底部透镜的位置，保证发光管与接收传感器的光路完全对齐，避免光路偏移导致的定位失准问题；左右按键微动、侧键微动布置在板体对应外壳按键触发柱的位置，保证按键触发的行程与反馈手感符合使用需求；滚轮编码器布置在板体中部，对齐滚轮的安装转轴位置，保证滚轮转动时编码信号的稳定采集；主控芯片与周边阻容元件集中布置在板体空余区域，缩短信号走线长度，降低信号传输过程中的干扰，同时预留出数据线接口的安装位置，方便外接线缆的焊接与固定。在安装边界与尺寸适配方面，板体边缘预留了对应外壳螺丝柱的固定孔位，孔径与孔位完全匹配常规有线光学鼠标的外壳安装尺寸，板体整体厚度控制在常规PCB板的标准厚度范围内，所有板载元器件的高度都经过适配，最高元件的高度不超过鼠标内腔的剩余空间，避免组装时出现元件顶壳、按键卡滞的问题；板体边缘做了圆角过渡处理，避免组装时尖锐边角刮伤外壳内壁或者连接线外皮，走线布局上区分了电源线路与信号线路的走向，减少电源波动对光学传感信号的干扰，保证鼠标定位的稳定性与按键响应的及时性，整体结构完全符合量产光学鼠标的电路板装联要求，可直接用于结构验证或者教学演示场景。
