户外木质休闲遮阳廊架结构设计

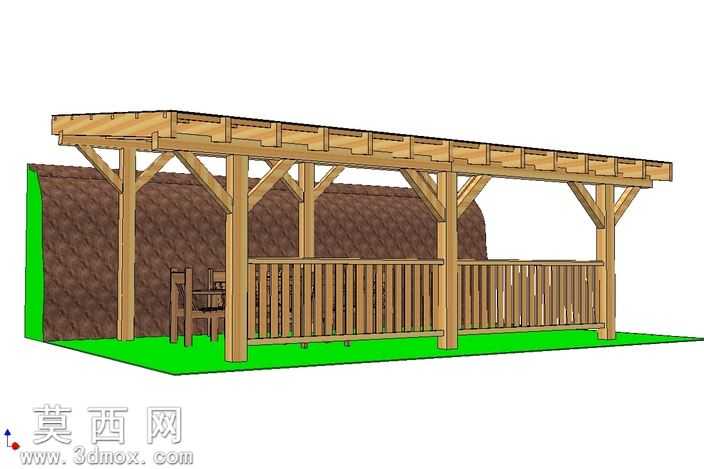

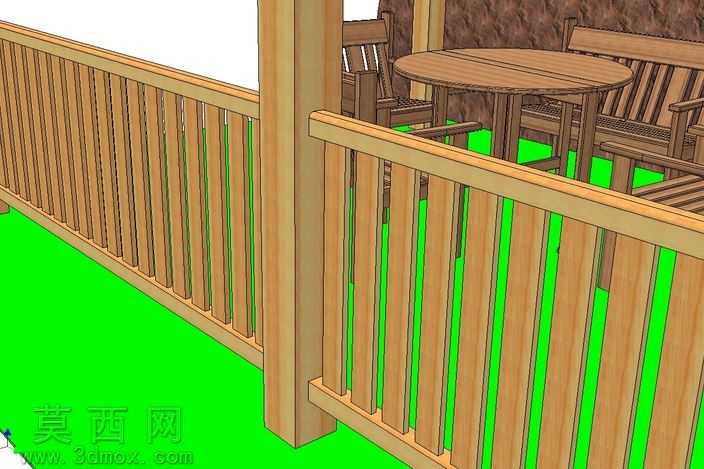

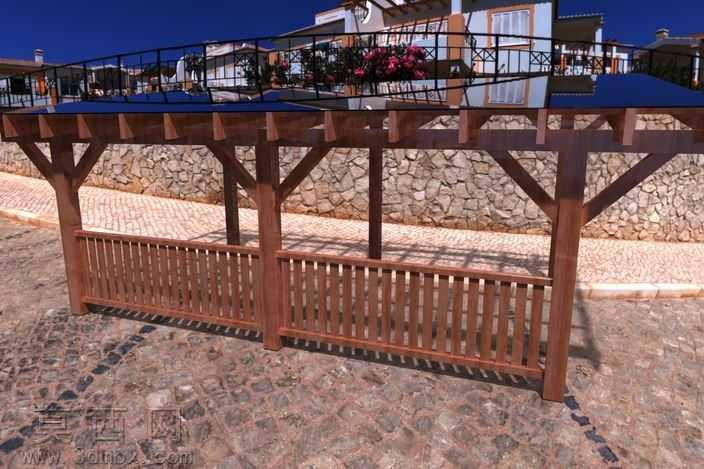

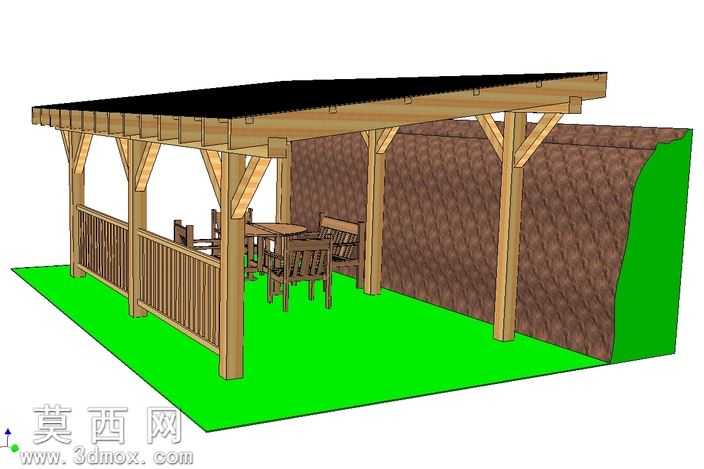

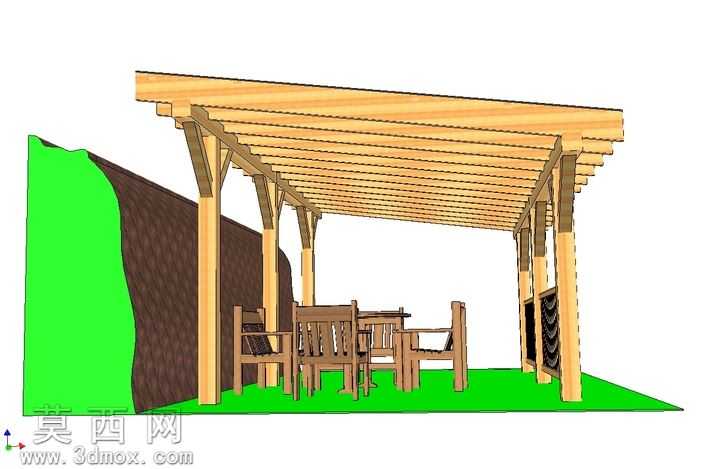

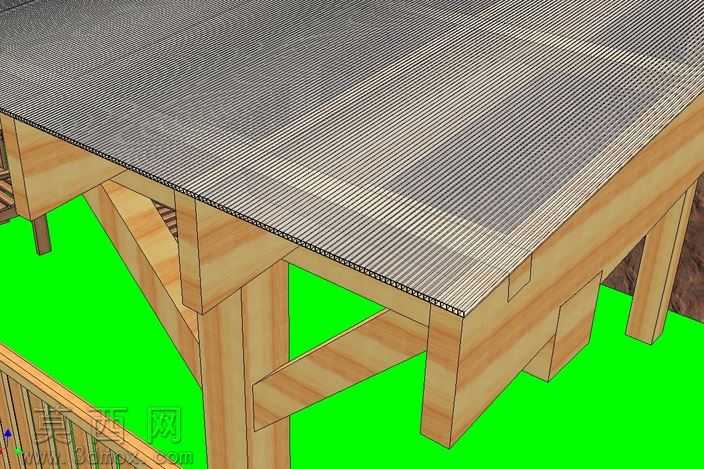

本作品为户外休闲木质廊架的三维设计方案，采用Autodesk Inventor完成全参数化建模，整体建模过程严格遵循户外木作设施的工程逻辑，先以基准面定位确定廊架的整体长宽高比例，再逐次拆解为立柱、斜撑、顶梁、檩条、围栏、地面基座六大结构模块逐一构建。立柱采用等截面实木方料建模，每根立柱顶部设置双向斜撑结构，斜撑与顶梁、立柱的交接处做了贴合木作施工的切角处理，避免生硬的直角交接，还原真实木工榫接的结构逻辑；顶部框架由纵向主梁与横向次梁组合而成，檩条等距排布于次梁上方，预留了聚碳酸酯遮阳板的安装卡位，建模时对每根檩条的间距做了参数化约束，可根据实际使用需求快速调整排布密度。廊架单侧设置半高木质围栏，围栏由竖向栅条与上下横梁组成，栅条间距符合户外安全防护的常规尺寸要求，廊架背部设置仿编织纹理的围挡结构，建模时通过纹理贴图与凹凸材质映射还原编织材质的肌理感，地面部分采用亮绿色模拟户外草坪地面，清晰区分廊架的落地边界。材质渲染阶段，木质构件统一赋予防腐木材质，调整材质的纹理方向与木纹比例，让立柱、横梁的木纹走向符合真实木料的裁切逻辑，顶部遮阳板赋予半透明聚碳酸酯材质，设置合适的透光率与反射参数，模拟阳光照射下的透光效果，围挡部分赋予仿藤编材质，通过粗糙度参数调整模拟编织物的哑光质感，配套的木质桌椅也统一做了防腐木材质匹配，让整体场景风格统一。设计思路上，该廊架定位为庭院小型休闲遮阳空间，整体采用单侧靠墙的布局形式，既节省庭院占地空间，又能借助背部围挡形成半围合的私密休闲区域，结构上全部采用常规实木构件，无复杂异形加工件，便于实际施工裁切与组装，斜撑结构的设计既提升了廊架整体的结构抗风稳定性，又带有乡村休闲的视觉风格，适配私家庭院、民宿户外区、露营地休闲区等多种户外场景的使用需求，建模过程中所有构件的交接处都做了干涉检查，确保各部件组装时无重叠错位，符合实际生产组装的精度要求。
