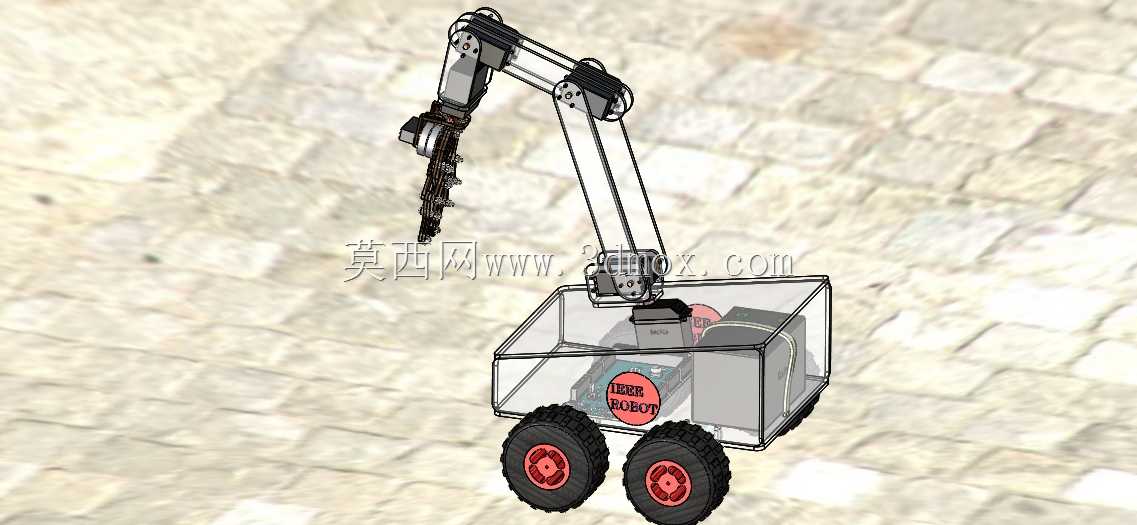

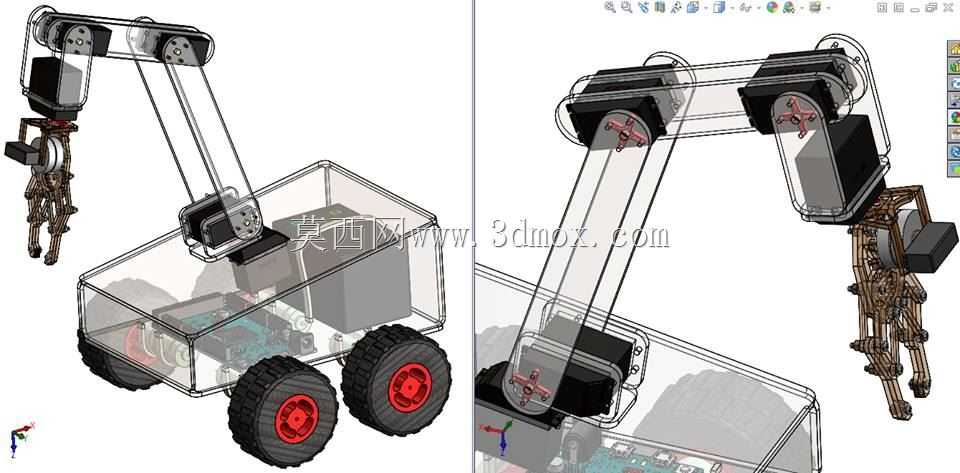

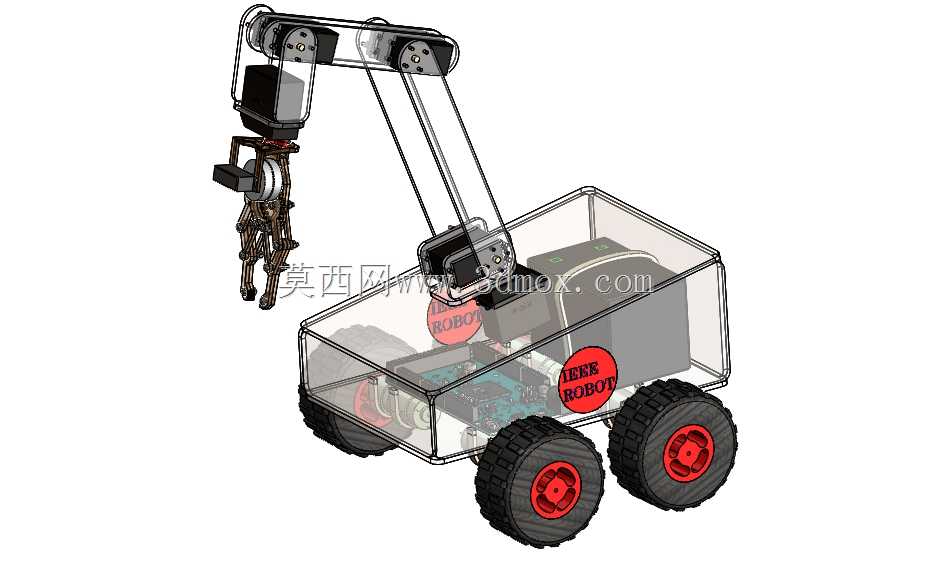

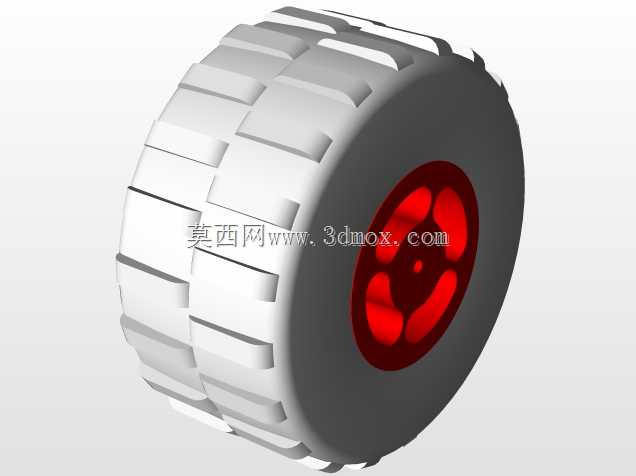

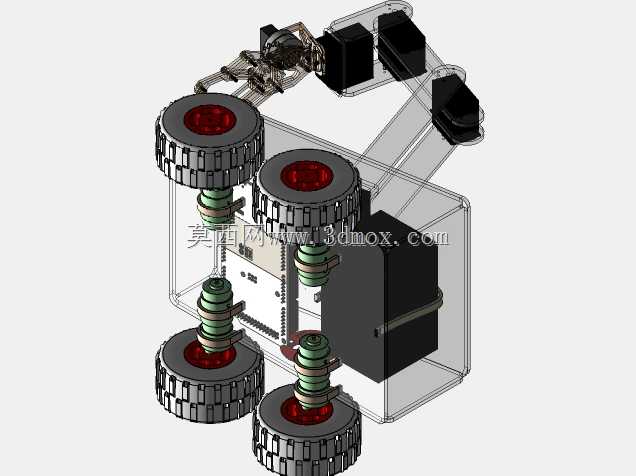

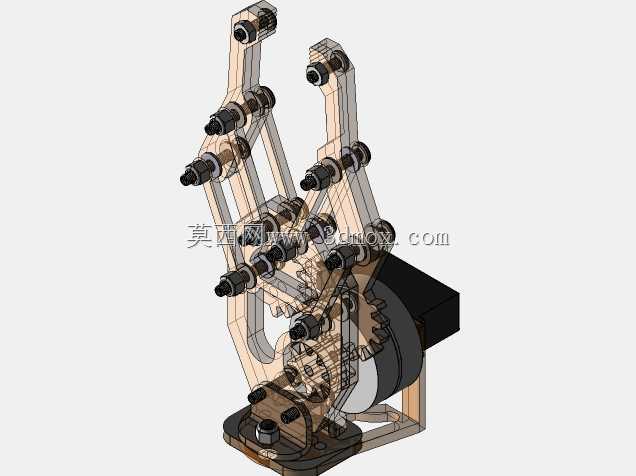

该轮式移动带夹持器的机械臂结构,主要面向非固定工位的柔性作业场景设计,可适配实验室物料转运、轻型工件分拣、狭小空间巡检操作、教学实训演示等多类应用需求,突破了传统固定式机械臂作业半径受限、无法跨工位移动作业的局限,能够在平整硬质地面环境下完成自主移动与定点作业的协同配合。设备整体由轮式移动底盘与多关节机械臂两大部分构成,移动底盘采用四轮差速驱动布局,透明防护外罩将内部控制模块、驱动电路、动力电源完全包覆,既能够避免作业过程中粉尘、碎屑侵入内部元器件造成故障,也可直观观察内部组件的排布状态,方便日常调试与维护;底盘轮组采用带深纹路的橡胶轮胎搭配红色轮毂结构,具备足够的接地摩擦力,可在实验室环氧地坪、车间水泥地面等常见平整路面稳定行驶,不会出现打滑、侧倾等问题。上方搭载的多关节机械臂采用串联多轴设计,关节处配置独立驱动单元,可实现大臂俯仰、小臂伸缩、末端姿态调整等多自由度运动,作业覆盖范围可延伸至底盘周边一定半径内的任意空间点位;末端配备仿形夹持器,夹持指采用多段铰接结构,可自适应不同外形的轻型被抓取物件,无论是规则的方形工件、圆柱状料件,还是外形不规则的小型异形物件,都能通过调整夹持指的贴合角度实现稳定抓取,不会出现物件脱落、夹持损伤的问题。设计过程中充分考虑了移动作业的稳定性需求,将重量较大的电源、控制模块全部布置在底盘下部区域,有效降低整机重心,避免机械臂完全伸展作业时出现重心偏移倾覆的风险;机械臂与底盘的连接位置采用加强固定结构,可承受机械臂快速运动、夹持负载时产生的倾覆力矩,保证长期运行的结构可靠性。整机安装边界充分兼顾了通行与作业需求,底盘宽度适配常规室内通道、实验室门体的通行尺寸,可顺利在常规室内空间完成移动转场,机械臂折叠收纳后整体高度较低,可顺利通过常规高度的室内隔断、设备下方空间,不会出现通行卡滞的问题;夹持器的开合行程覆盖常见轻型作业物件的尺寸范围,无需额外更换末端执行器即可完成多数常规作业任务,有效降低了设备的使用适配成本。
