工业厂房单坡桁架式钢结构雨棚设计

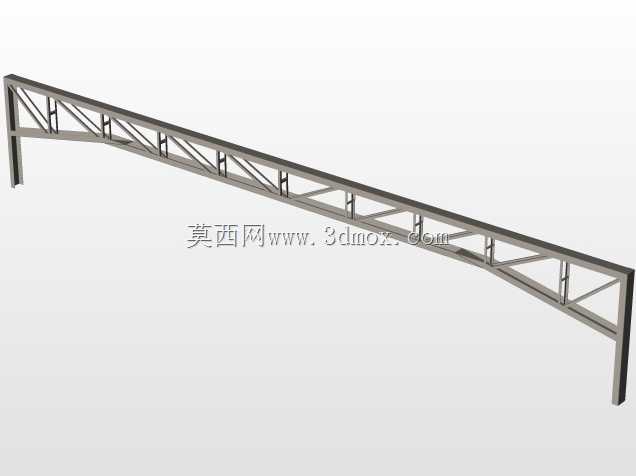

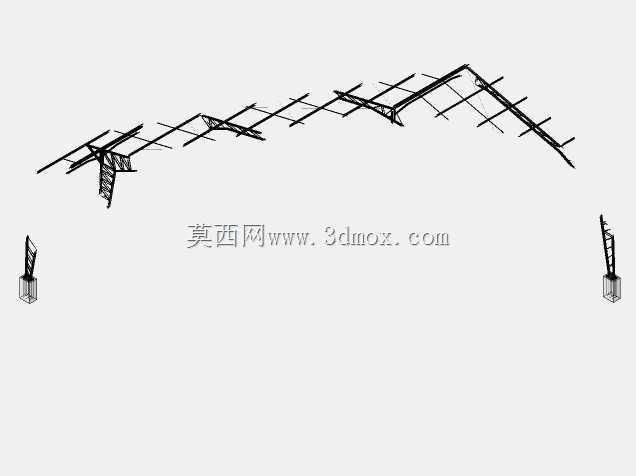

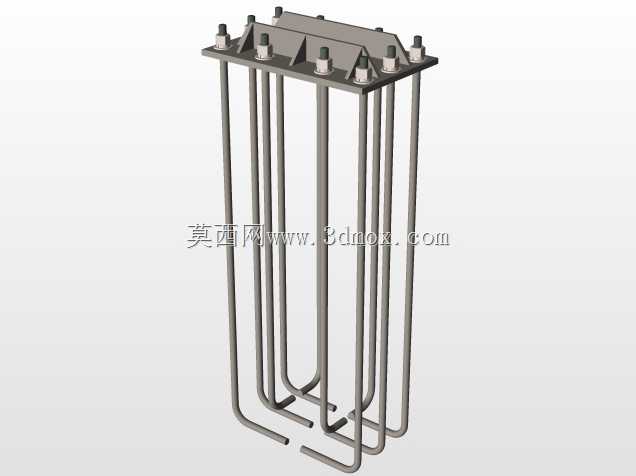

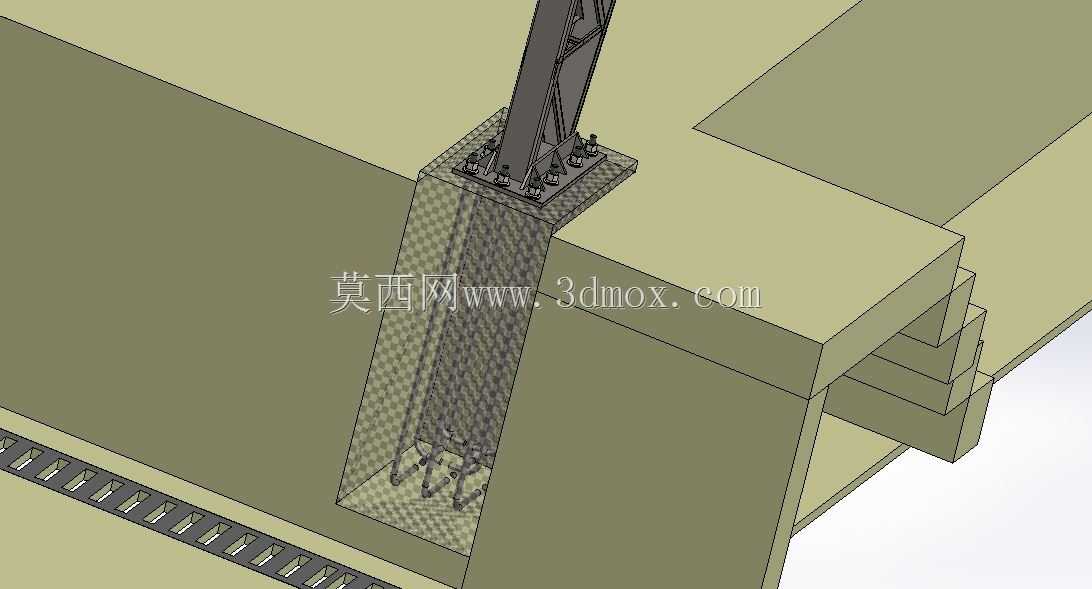

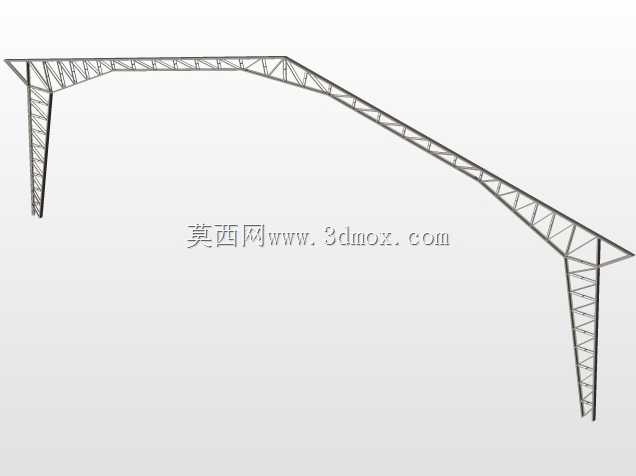

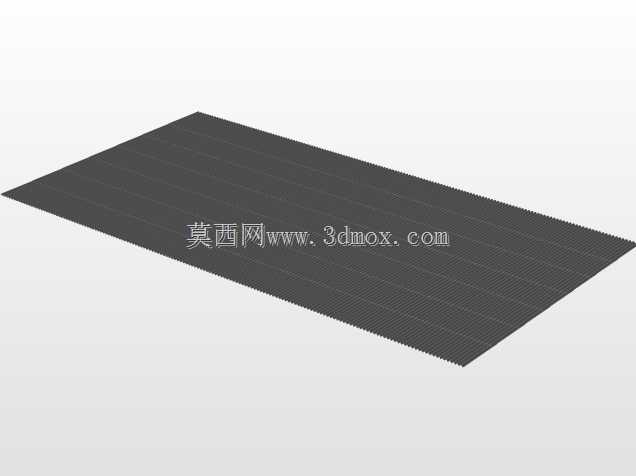

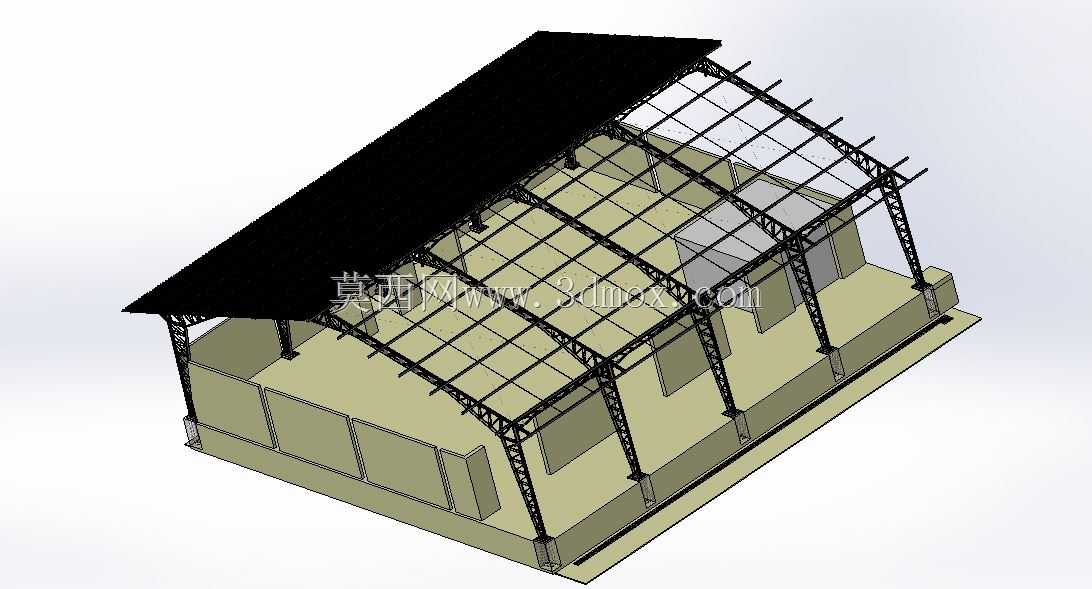

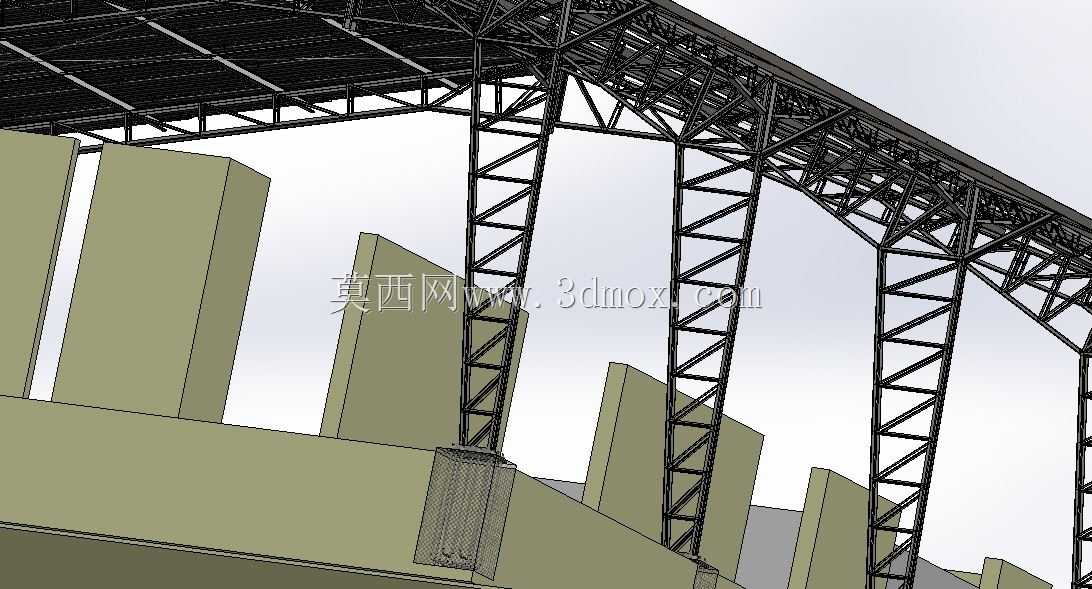

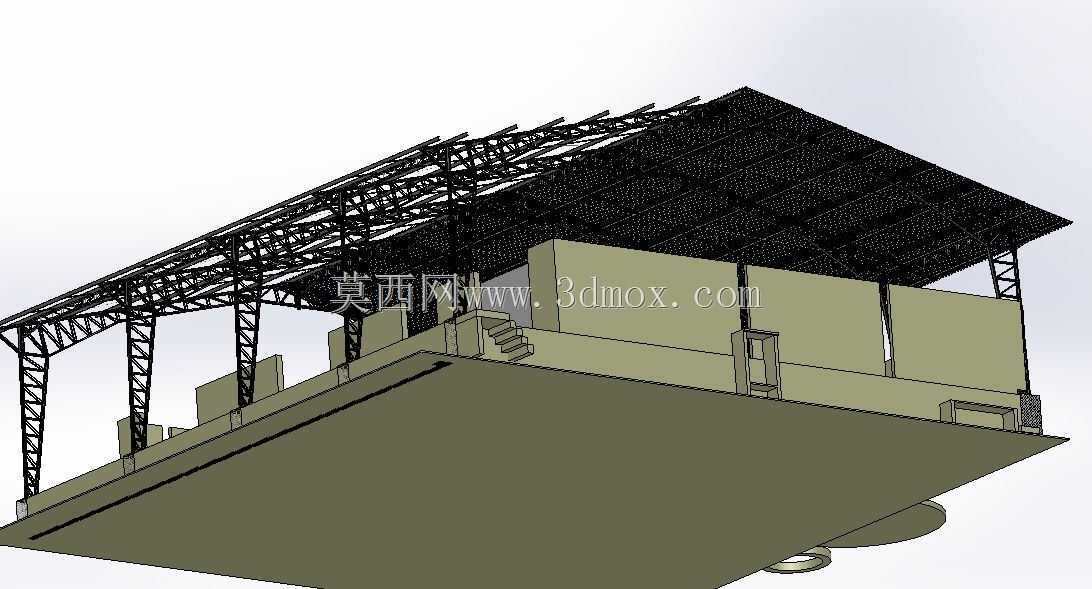

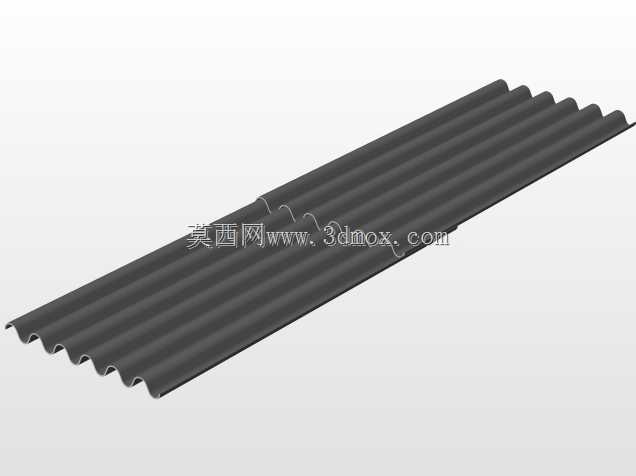

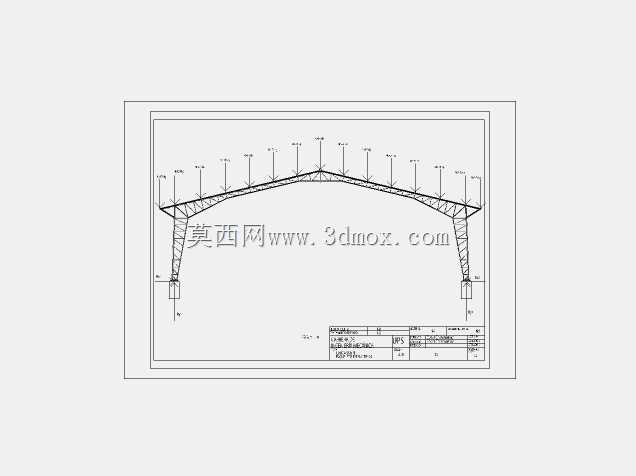

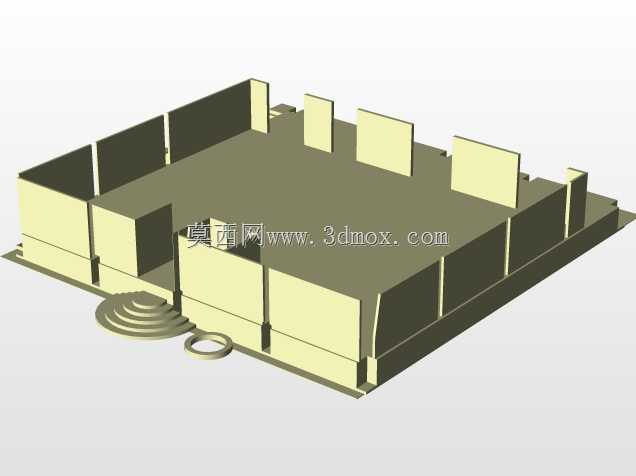

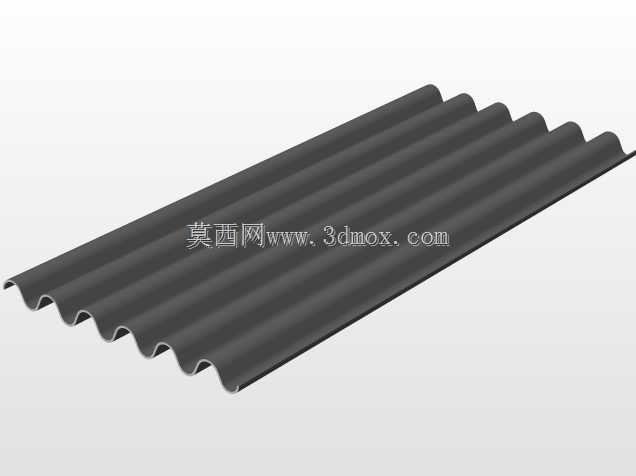

这款钢结构雨棚主要应用于工业厂区的物料周转区、车间出入口旁的临时堆放区、厂区人行通道遮护场景，也可适配小型仓储点位的顶部遮护需求，能够为区域内的人员、物料、小型周转设备提供遮阳挡雨的防护，避免露天堆放的工件受雨水锈蚀，也能减少夏季强光直射对作业人员的影响，同时兼顾一定的防高空坠物防护作用。在功能特性上，该雨棚采用单坡排水的结构形式，坡面倾斜角度经过适配常规降雨强度的设计，能够快速引导屋面雨水向单侧排出，避免屋面积水渗漏；主体承重采用桁架式钢支架结构，相比实腹式钢梁能够在减少钢材用量的前提下保障结构承重能力，支架底部与混凝土基座通过预埋固件刚性连接，可抵御常规地区的风压与积雪荷载，棚面部分区域采用透光板材搭配实体屋面的组合设计，既能够保证棚下区域的自然采光，减少日间作业的照明能耗，也能通过实体屋面区域提升重点遮挡区域的防护效果。设计过程中优先遵循结构受力合理性原则，先根据覆盖区域的跨度需求确定主桁架的节间划分，每一组竖向钢柱对应一组主桁架梁，柱间设置交叉斜撑强化整体结构的侧向稳定性，避免横向风载作用下结构出现形变；屋面檩条沿桁架坡面等距排布，为屋面板材提供均匀的支撑点位，棚体侧边的矮墙结构采用预制围护板材安装，既能够阻挡侧边斜向飘雨，也不会过度遮挡棚内的通风效果，适配厂区内物料转运的通风需求。在安装边界与尺寸适配层面，该雨棚的柱脚安装需要预先浇筑对应规格的混凝土独立基础，基础顶面标高需保持一致以避免支架安装出现应力偏差，棚体的整体跨度适配中小型厂区的通道宽度需求，檐口高度满足常规货运叉车、小型周转车辆的通行要求，坡面最高点与最低点的高差根据排水坡度精准计算，安装过程中可根据现场实际的场地边界调整边侧支架的固定点位，在不改变主体桁架受力结构的前提下适配不同的场地形状，所有钢构件均采用标准化的节点连接设计，现场仅需通过螺栓拼接即可完成主体组装，无需大量现场焊接作业，能够有效缩短现场安装的施工周期，降低安装过程对厂区正常生产作业的影响。
