三种构型周转行星轮系传动结构

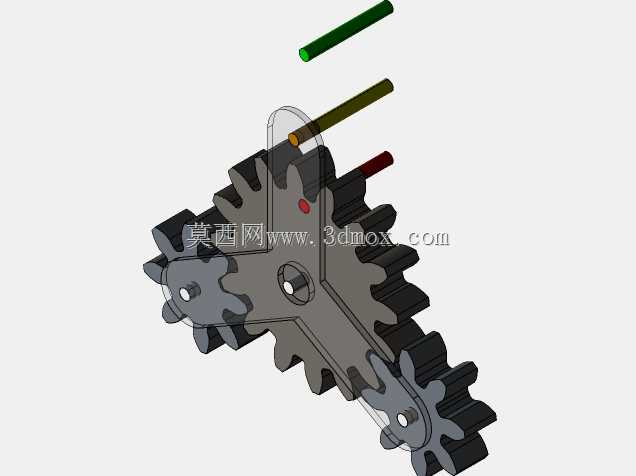

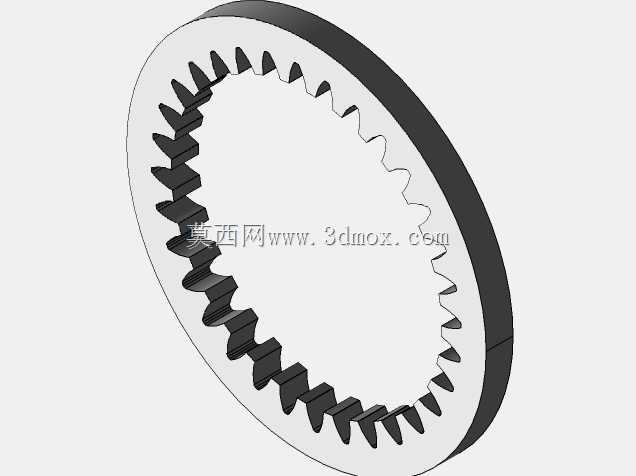

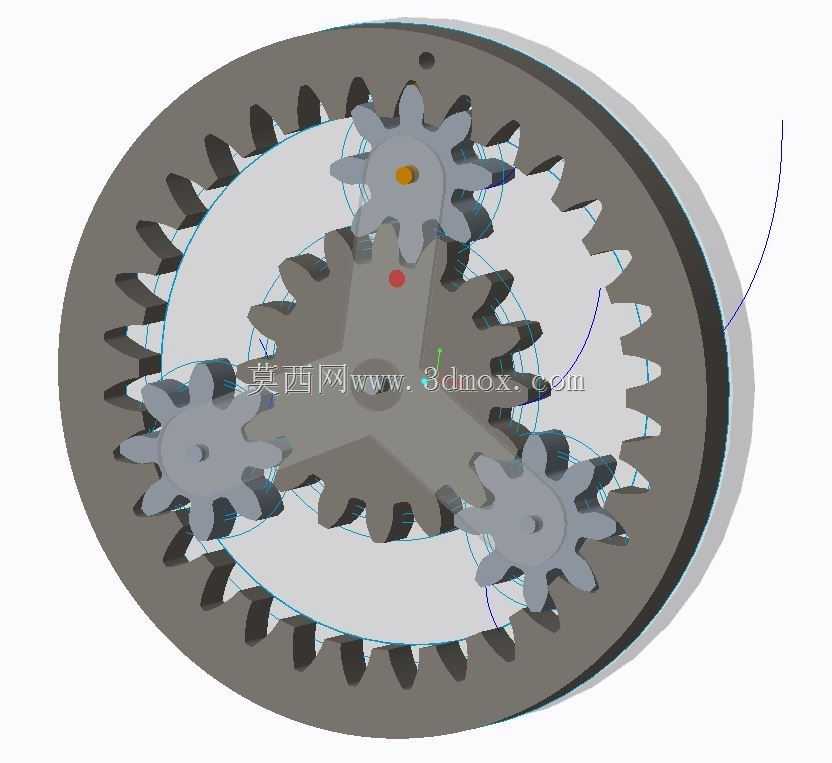

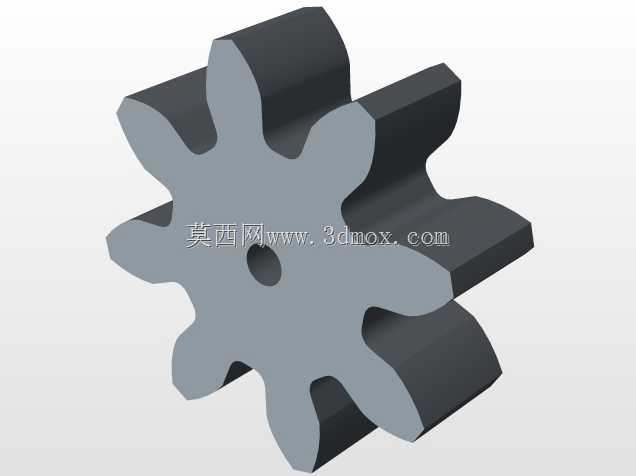

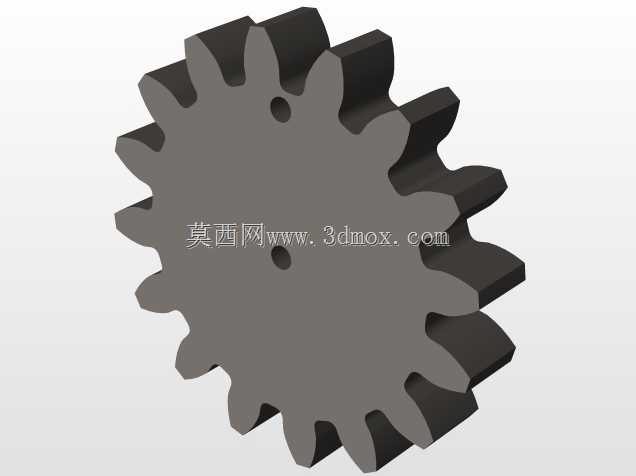

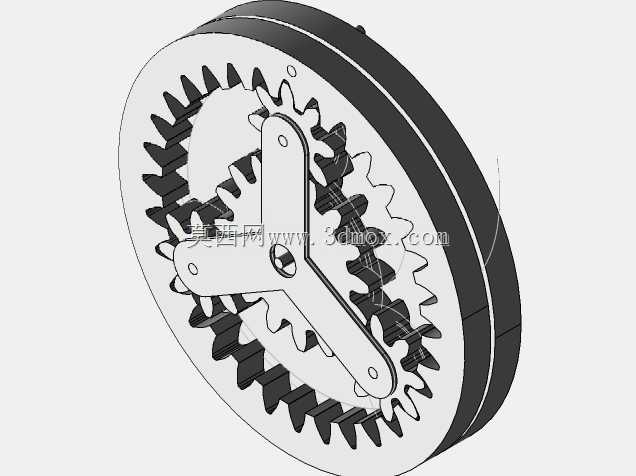

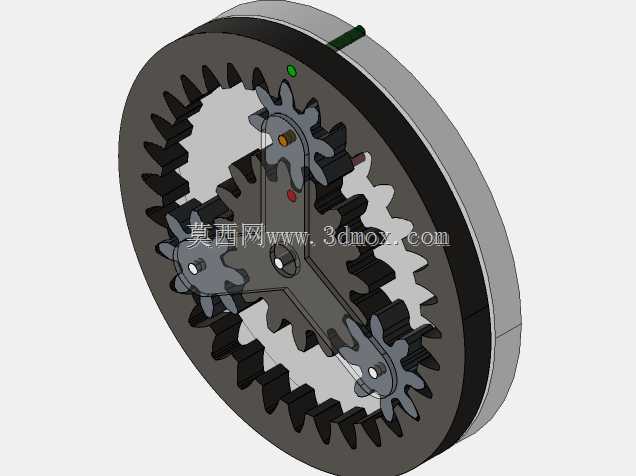

行星轮系作为典型的周转轮系传动结构，广泛应用于各类需要大传动比、紧凑安装空间、高承载能力的机械传动场景中，覆盖工业减速机、新能源汽车电驱系统、航空航天传动部件、工程机械动力传输单元、自动化生产线分度机构等多个工业领域，相比定轴轮系能够在更小的体积内实现更高的减速比，同时通过多行星轮均布承载的结构形式，有效分散轮齿啮合过程中的载荷，提升整体传动系统的运行稳定性与使用寿命。本次呈现的三种行星轮系结构，围绕不同应用场景的传动需求完成构型设计，核心包含内齿圈、中心太阳轮、多组行星齿轮以及行星架四个核心传动部件，通过不同部件的固定、输入、输出状态切换，可分别实现大减速比传动、增速传动、差速传动等多种传动功能，适配不同工况下的动力传递需求。在设计思路上，该轮系结构充分考虑了轮齿啮合的重合度要求，行星轮采用沿太阳轮圆周均布的排布方式，既保证了多齿同时啮合的承载优势，也通过对称布局抵消了传动过程中的径向载荷，降低支撑轴承的受力负荷，提升整体结构的运行平稳性；齿圈采用内啮合结构设计，与行星轮的内啮合形式相比外啮合具备更小的滑动摩擦系数，能够有效降低传动过程中的功率损耗，提升整体传动效率。从安装边界来看，该轮系整体采用同轴输入输出的布局形式，输入轴与输出轴保持同一轴线，能够极大缩小传动机构的径向安装尺寸，适配各类对安装空间有严格限制的设备腔体；结构设计过程中预留了行星架的安装定位接口、齿圈的固定连接位以及太阳轮的输入轴配合位，可直接与常规的传动支撑部件、动力输入部件完成适配安装，无需额外进行复杂的结构改型。不同构型的行星轮系可分别对应不同的传动场景，例如固定齿圈、太阳轮输入、行星架输出的构型可实现大减速比动力传输，适用于各类减速机的核心传动单元；固定行星架、太阳轮输入、齿圈输出的构型可实现反向增速传动，适用于部分需要小扭矩高转速输出的传动场景；固定太阳轮、齿圈输入、行星架输出的构型则可实现中等减速比的动力传递，适配对传动比与输出扭矩有均衡需求的应用场景。轮系整体的齿形参数经过匹配校验，保证各齿轮啮合过程中无干涉、卡滞问题，运转过程中传动比保持恒定，无明显传动回差，能够满足精密传动场景下的传动精度要求。
