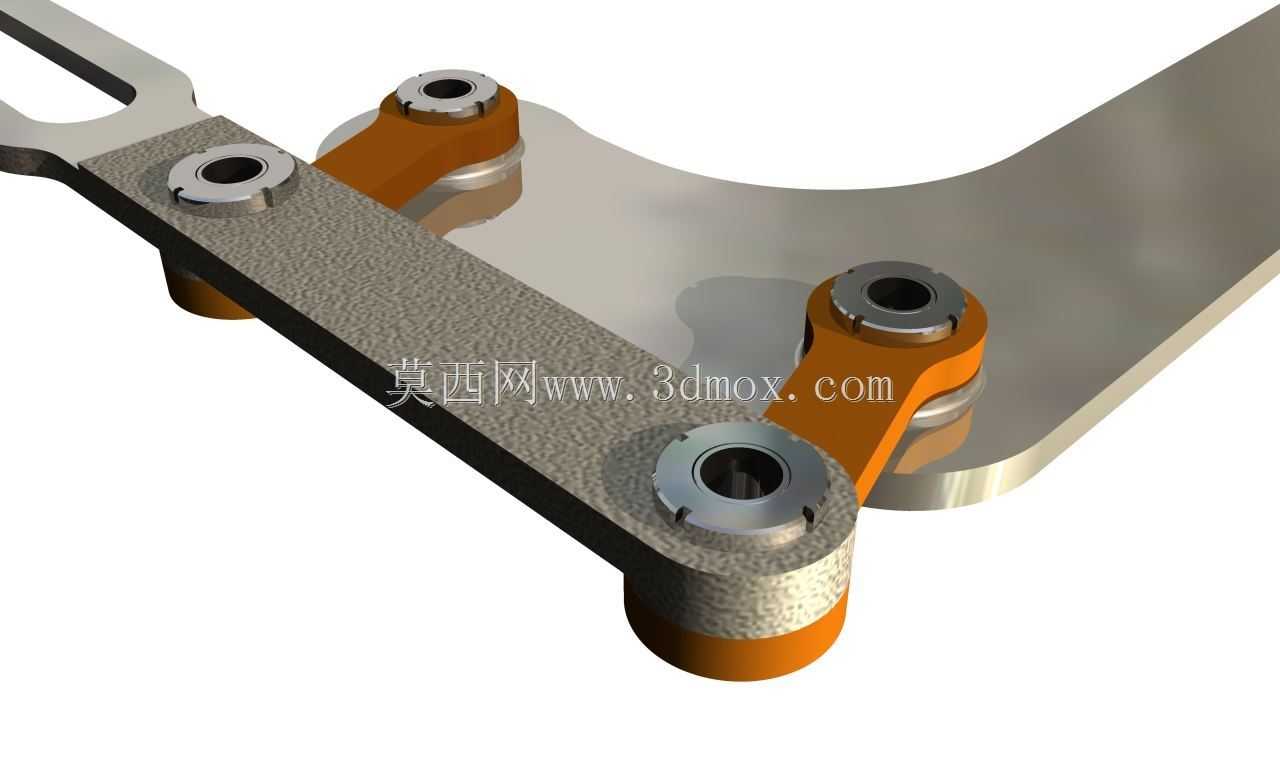

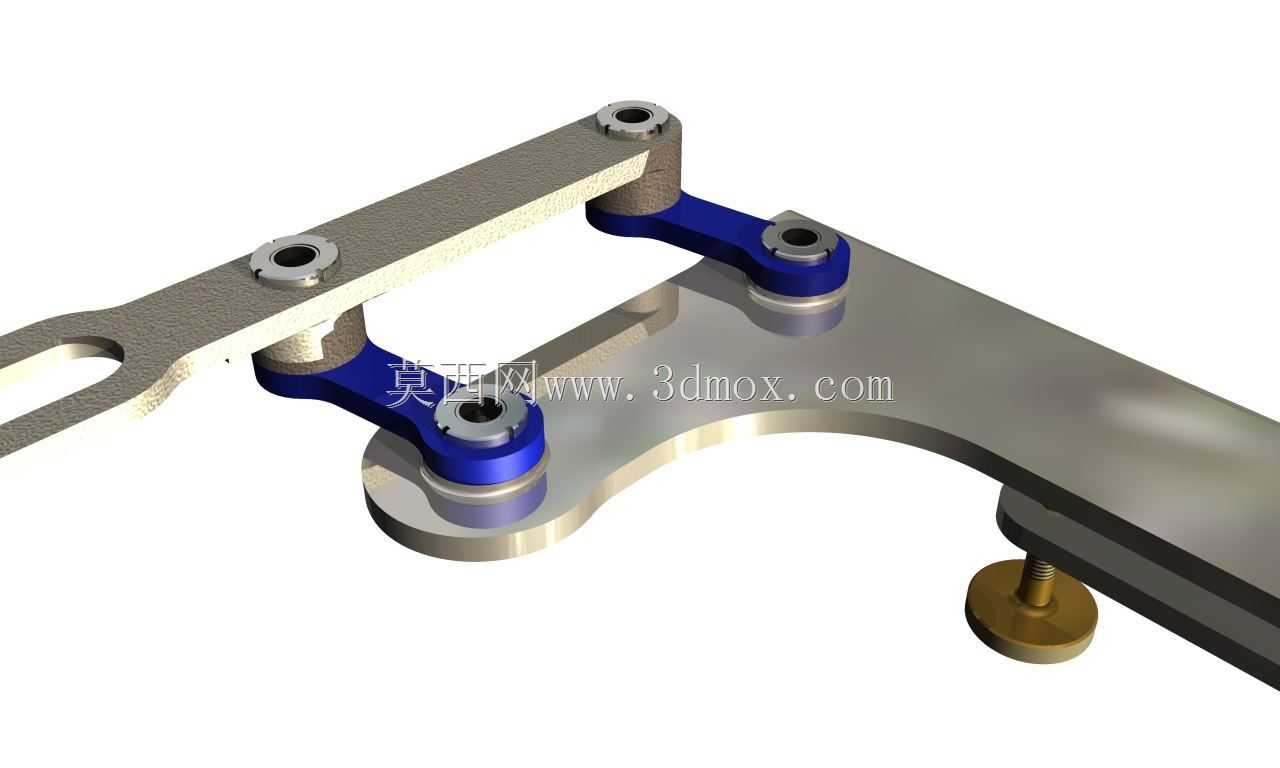

李萨如曲线生成曲柄连杆演示机构

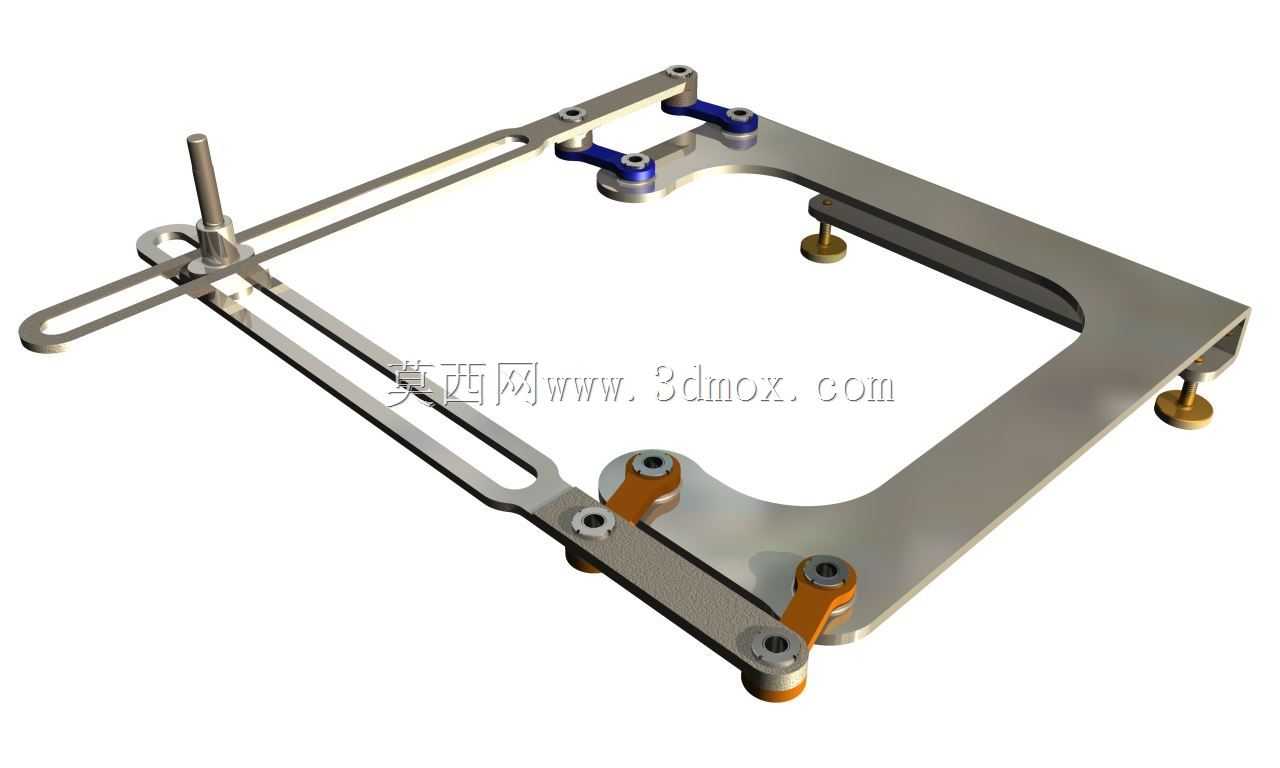

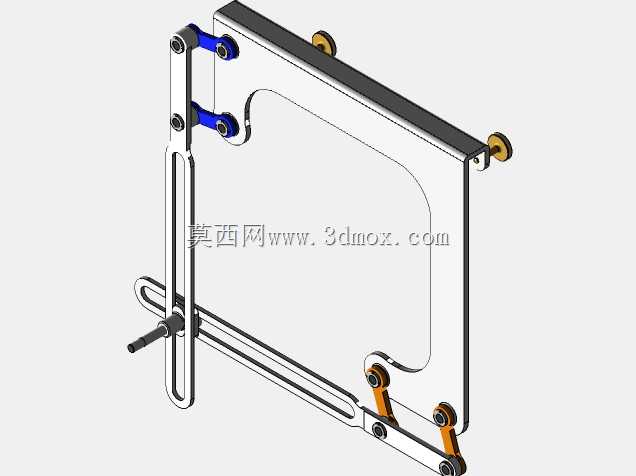

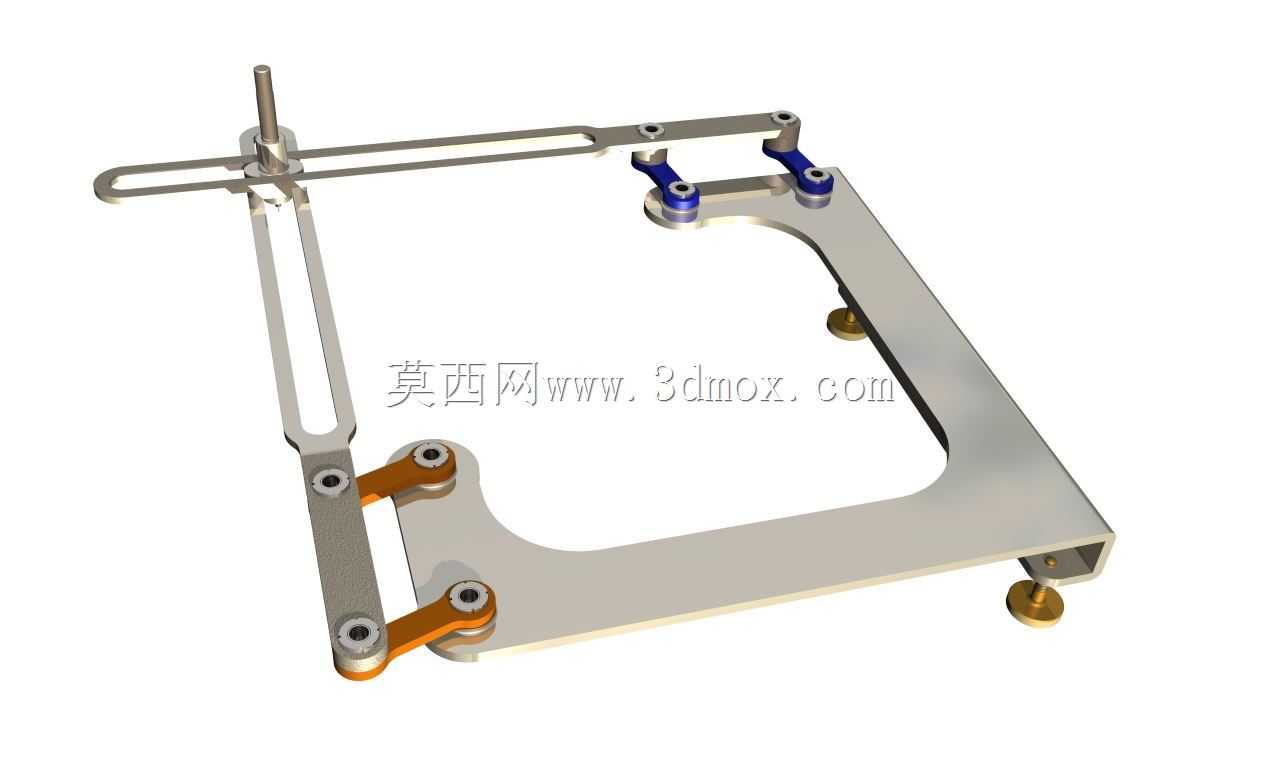

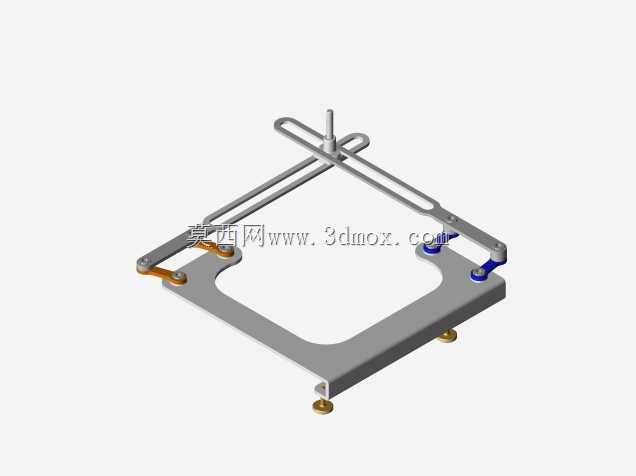

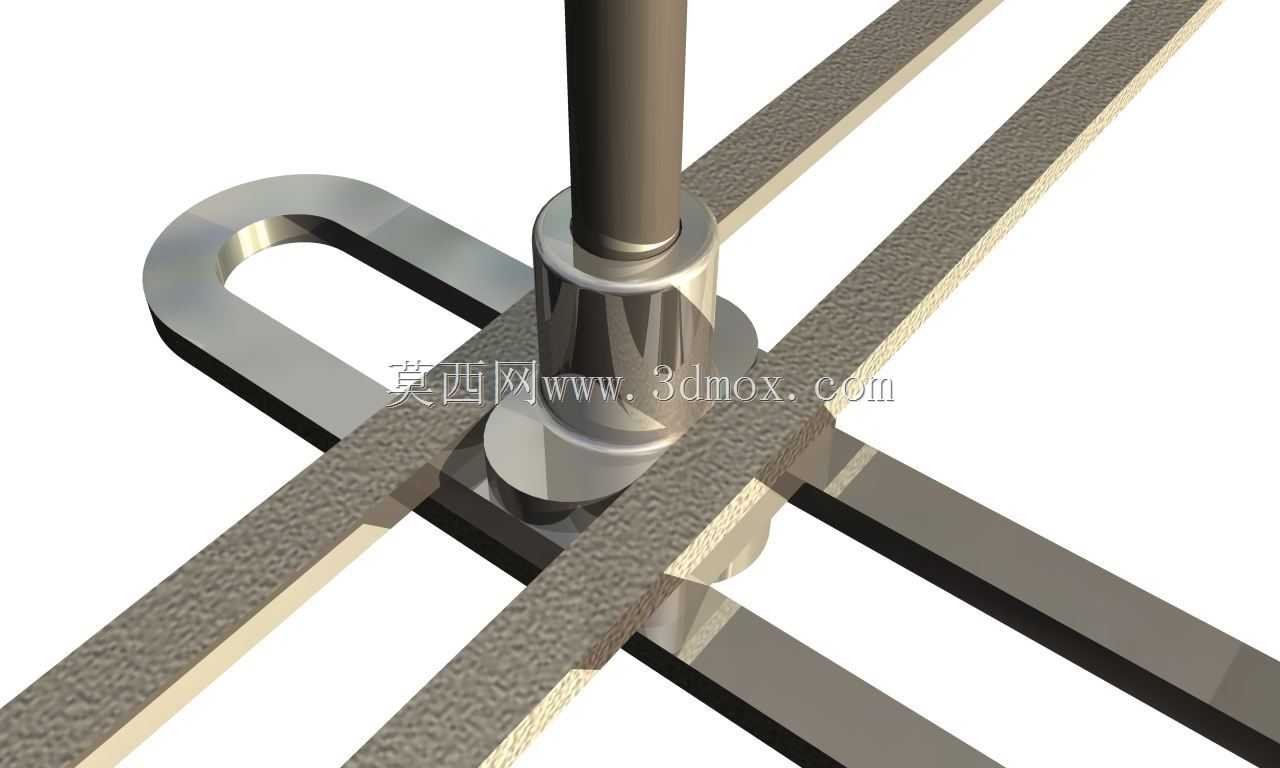

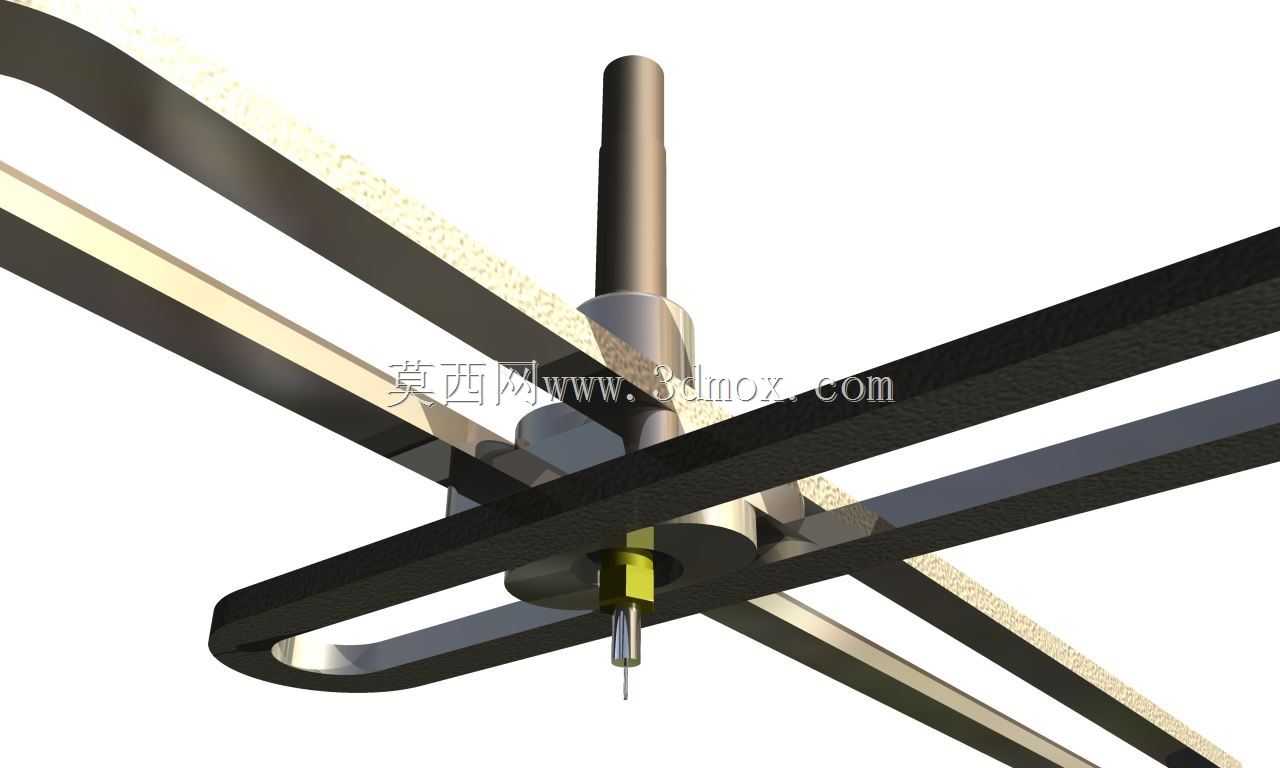

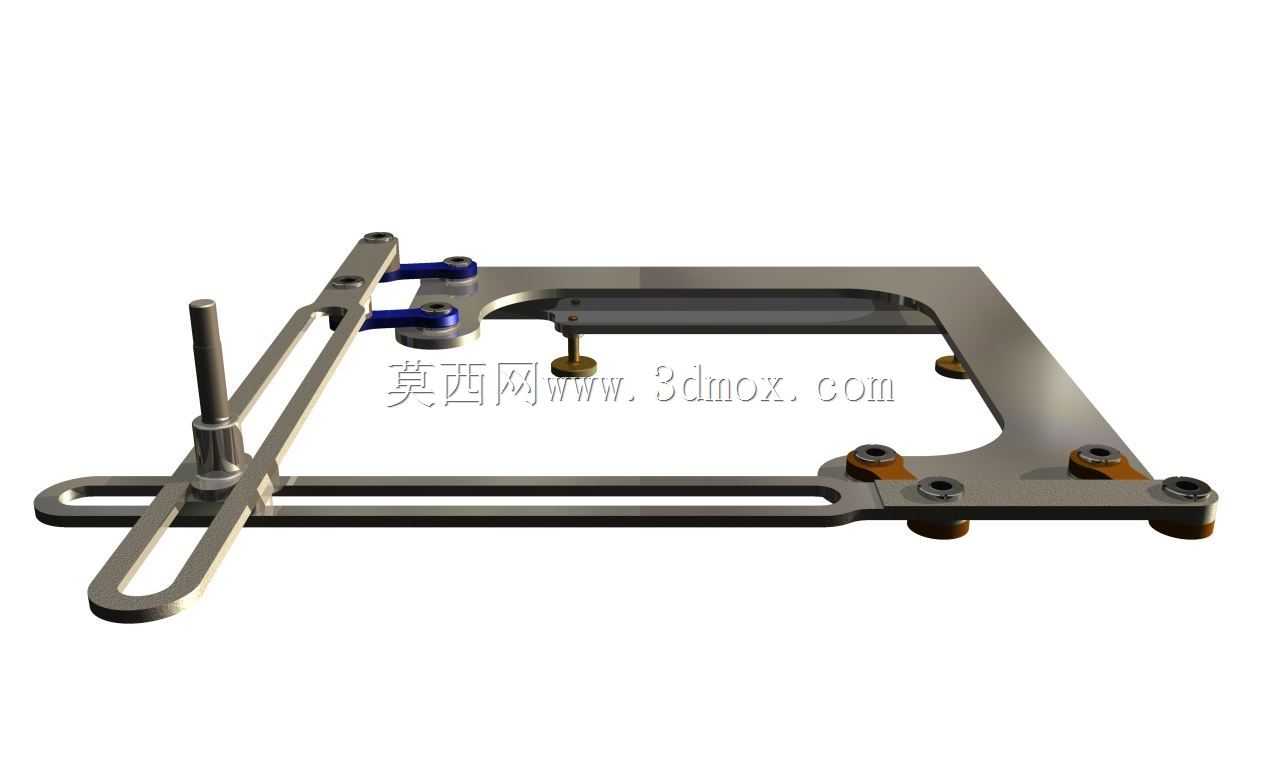

该机构是用于直观演示李萨如曲线生成原理的机械传动演示装置，主要应用于高校机械原理教学实验室、科普场馆互动展项、机械传动原理展示场景中，能够将抽象的平面运动合成规律转化为可视化的实体运动轨迹，帮助学习者快速理解两个垂直方向简谐运动合成的核心逻辑，也可作为文创类动态装置的核心传动结构使用。整套机构采用双曲柄差速传动的核心设计思路，通过两个不同参数的曲柄分别输出独立的旋转运动，两个曲柄的输出端通过十字交叉的导向滑架结构实现运动解耦，避免两个方向的运动产生干涉，最终将两个垂直方向的旋转运动合成为输出端的平面复合运动，输出端搭载的绘图笔尖即可在平面介质上绘制出对应参数的李萨如曲线图形。机构的核心传动部分设置了两个长度存在差异的曲柄，两个曲柄的旋转角度差经过预先匹配设计，能够生成特定形态的矩形李萨如图形，运动过程中滑架与导向槽之间采用低摩擦配合设计，整套机构运行过程无卡滞、无异常磨损，连续运行状态下传动平稳无冲击。从安装边界来看，整套机构的主体支撑结构采用立式同轴布置，核心传动组件集中在中部十字滑架区域，输入轴沿竖直方向向上延伸，可直接连接手动摇柄或者微型驱动电机实现动力输入，输出绘图端沿竖直方向向下延伸，与底部绘图平面保持恒定的接触间距，整体外轮廓的横向延伸尺寸适配常规教学演示台的安装空间，竖直方向的高度预留了足够的操作空间，既可以固定在专用演示台架上完成长期展示，也可以作为便携演示装置在不同教学场景中移动使用。在功能特性上，该机构的所有传动配合部位均采用模块化设计，使用者可以根据需要更换不同长度的曲柄组件、调整两个曲柄之间的初始相位角，从而生成不同频率比、不同相位差的李萨如曲线，直观展示参数变化对曲线形态的影响，导向滑架采用对称式十字交叉结构，两个方向的滑动副独立运行，能够精准传递两个垂直方向的运动分量，保证输出轨迹的精度，不会因为结构形变导致轨迹出现偏差。在实际教学应用中，该机构能够替代传统的公式推导与软件仿真演示，让观察者直观看到机械结构运动与数学曲线生成的对应关系，降低机械原理与运动学相关知识点的理解门槛，在科普展项应用中，可搭配透明护罩与自动绘图组件，实现互动式的曲线生成演示，提升参观者的参与感。
