两款带保持架SKF深沟滚珠轴承结构设计

深沟滚珠轴承是旋转传动场景中应用最广泛的基础支撑部件，本次呈现的两款带集成保持架的滚珠轴承，可覆盖中小载荷、中高转速的常规传动需求，常见于小型电机输出端、家用家电传动模组、精密仪器转轴、轻型输送设备辊轴支撑、办公自动化设备走纸机构、小型水泵转轴定位等场景，能够在径向承载为主、附带少量轴向载荷的工况下稳定工作，有效降低转轴运转过程中的摩擦阻力，约束轴系的径向与轴向窜动余量，保障旋转部件的运转同轴度。

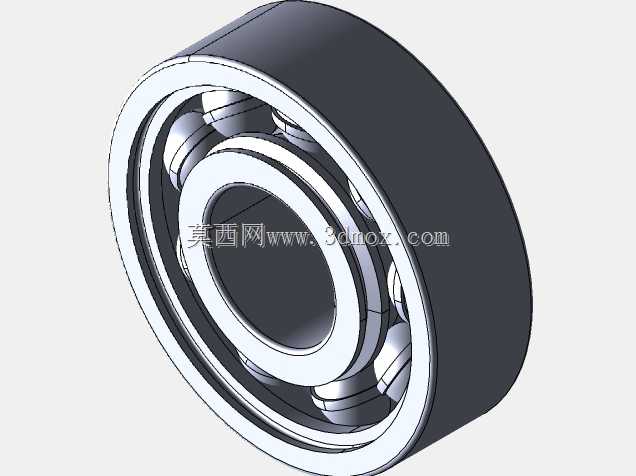

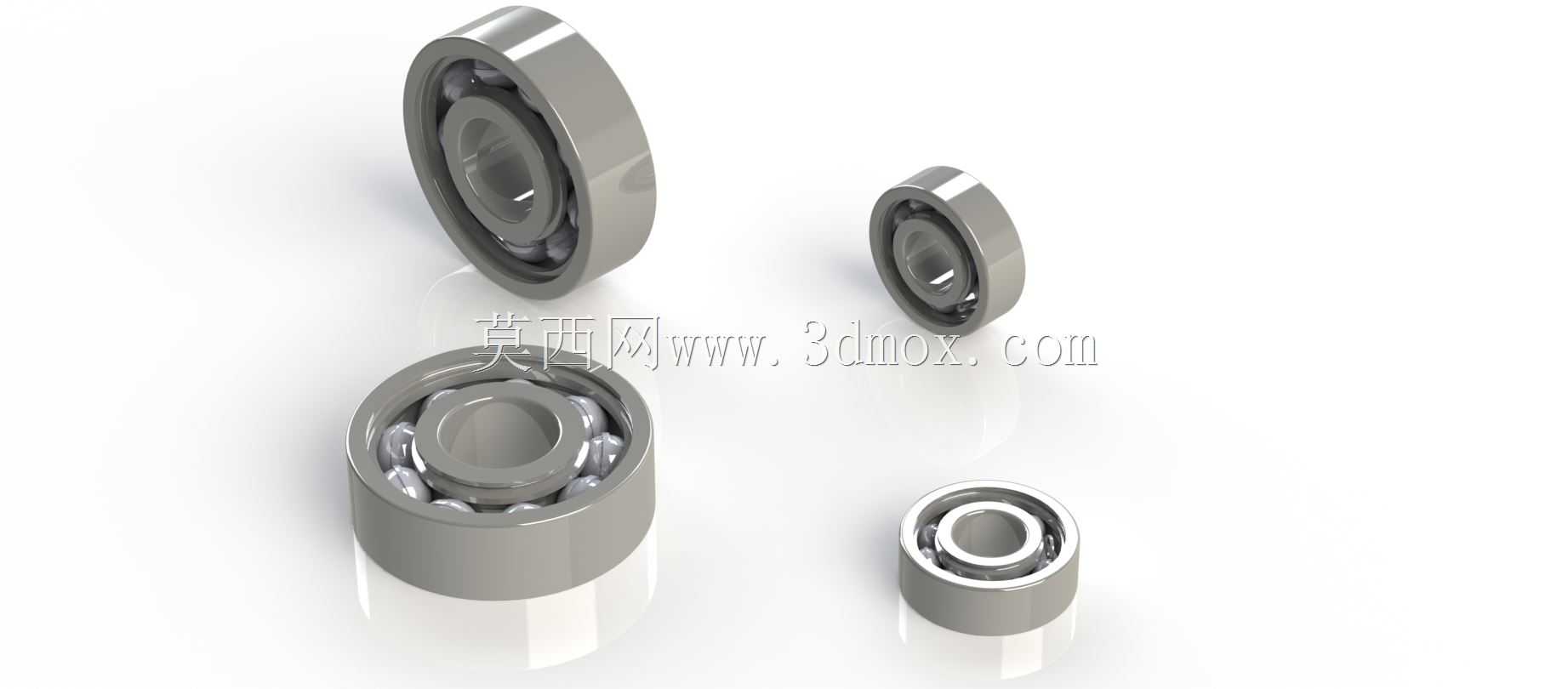

两款轴承分别对应696与6000两个常用规格，设计时采用了集成式冲压保持架结构，保持架上设置均匀分布的兜孔，将每颗钢珠独立分隔在对应兜位中，避免钢珠在运转过程中相互接触摩擦产生额外阻力与磨损，同时保持架的台阶式定位结构可以精准约束钢珠的滚动轨迹，让钢珠始终在内外滚道的设计接触面上滚动，不会出现滚道偏磨、钢珠错位的问题。轴承外圈边缘设计有微小翻边结构，既可以提升外圈的结构刚性，避免压装到轴承座时出现外圈形变，也能在安装时起到轴向定位的辅助作用，方便装配时快速确认轴承的压装到位位置。

设计过程中严格遵循深沟轴承的滚道曲率匹配原则，内圈外滚道、外圈內滚道的曲率半径略大于钢珠半径，保证钢珠与滚道之间为适宜的赫兹接触状态，既能够均匀分散承载时的接触应力，避免局部应力集中导致的早期疲劳点蚀，也能控制运转时的摩擦阻力在合理区间。两款轴承的安装边界均符合对应规格的通用安装尺寸标准，696规格适配更小的轴径与安装空间，适用于紧凑布局的轻载传动场景；6000规格的承载能力更强，适用于常规尺寸的传动转轴支撑。整体结构预留了配置扩展空间，可根据实际使用需求快速调整钢珠数量、保持架材质、密封结构等配置，无需重新设计内外圈的主体滚道结构，能够快速适配不同工况的使用要求，比如在粉尘较多的场景可加装两侧密封圈，在高温工况可更换为金属保持架，在高转速场景可调整保持架的间隙参数。轴承的各部件尺寸公差遵循通用轴承的精度等级要求，能够和市面上同规格的标准轴承座、轴肩尺寸完全适配，无需额外修改安装位的结构尺寸，可直接替换同规格的标准件使用，在设备维修、非标设备设计选型时能够减少适配验证的工作量，提升设计与装配的效率。
