教学演示用小型水平横梁蒸汽机结构

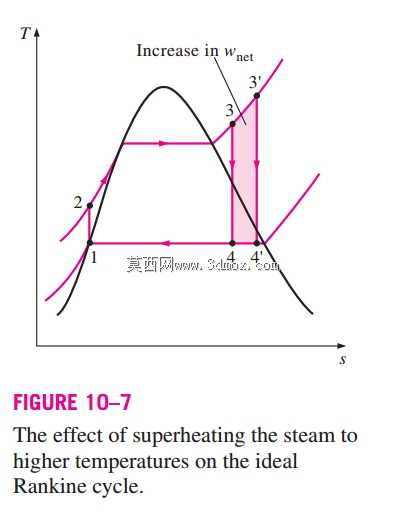

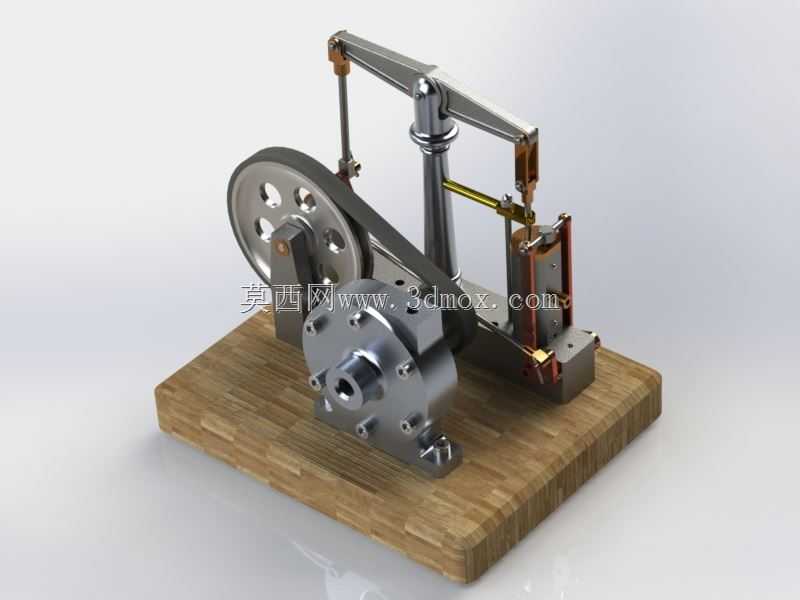

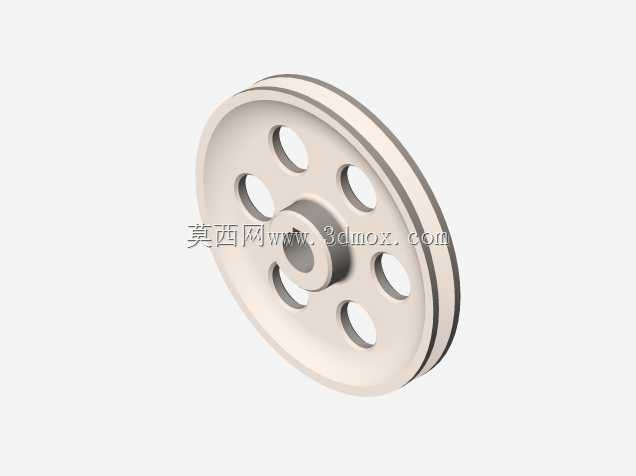

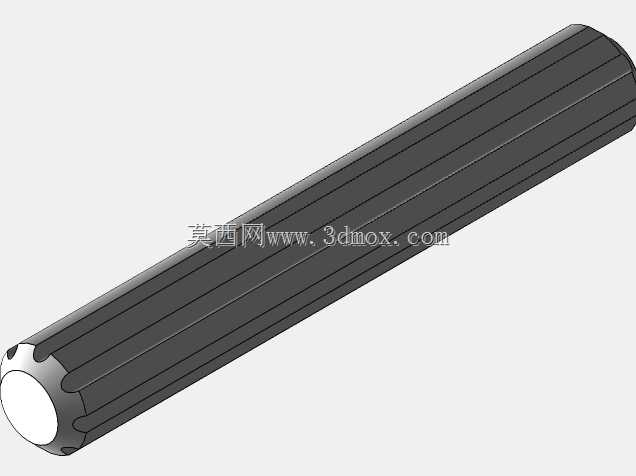

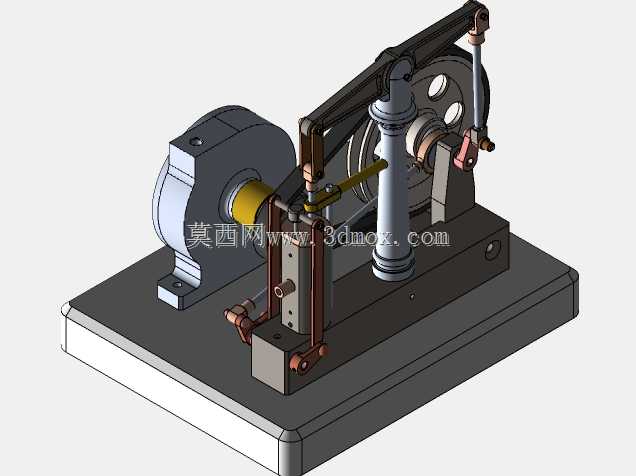

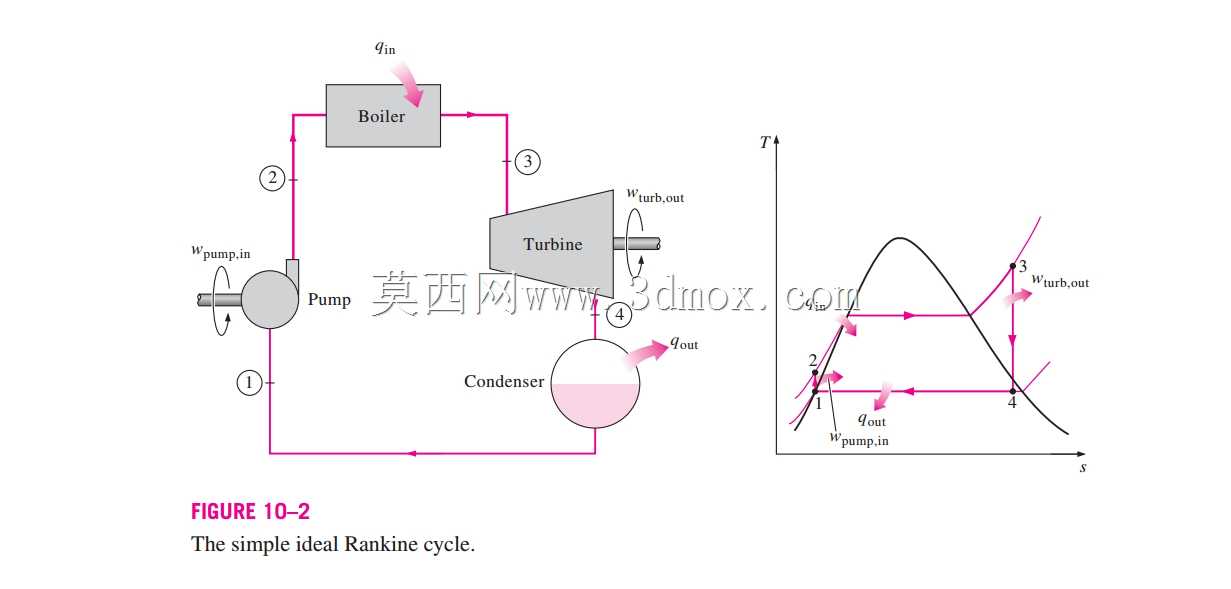

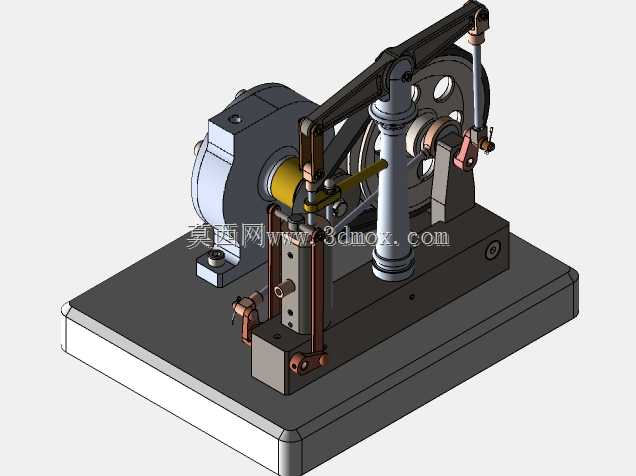

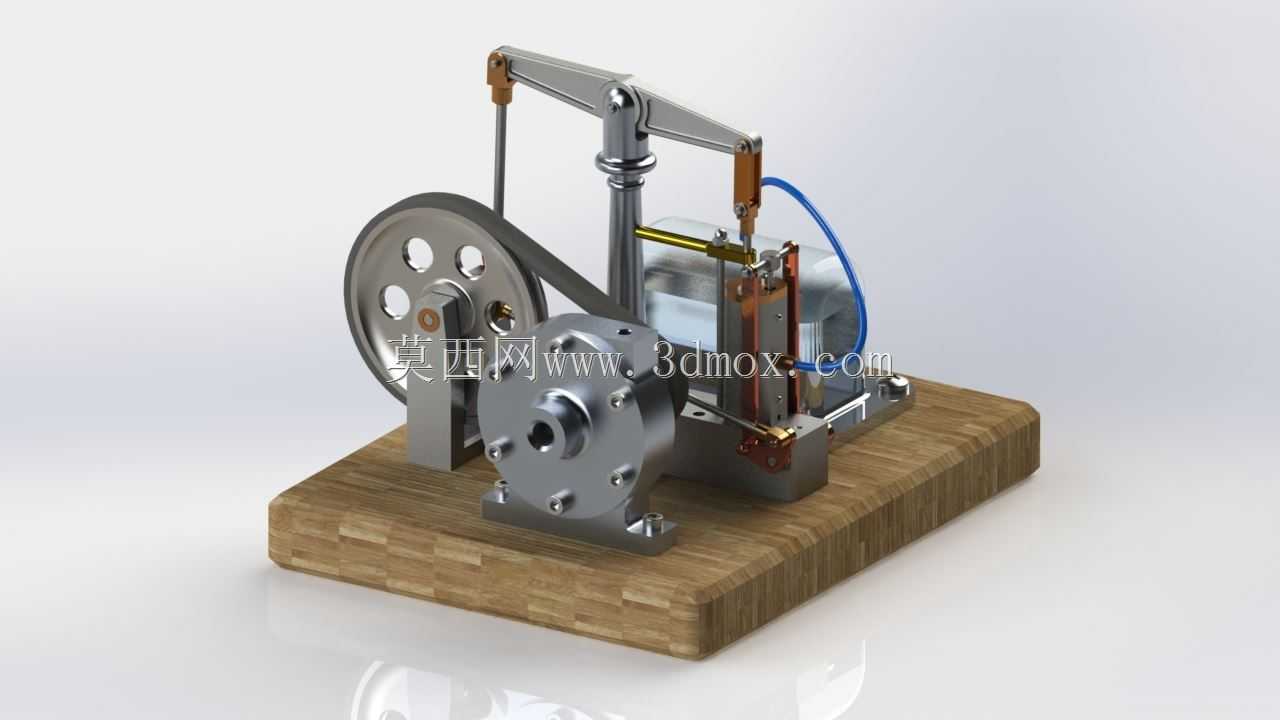

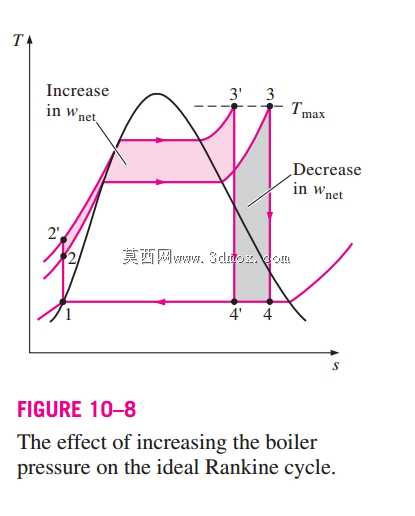

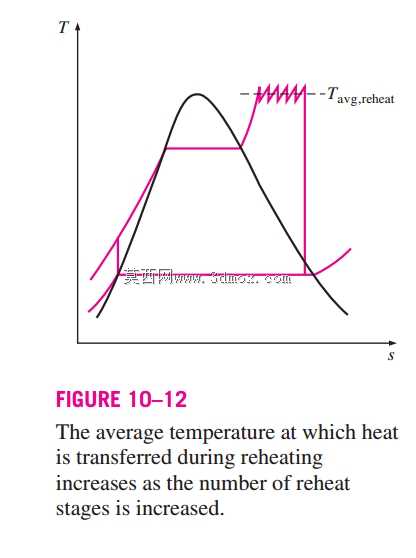

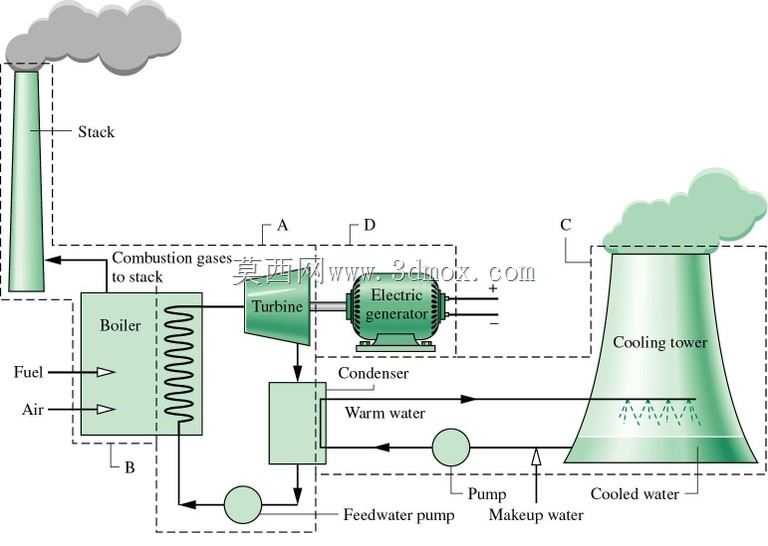

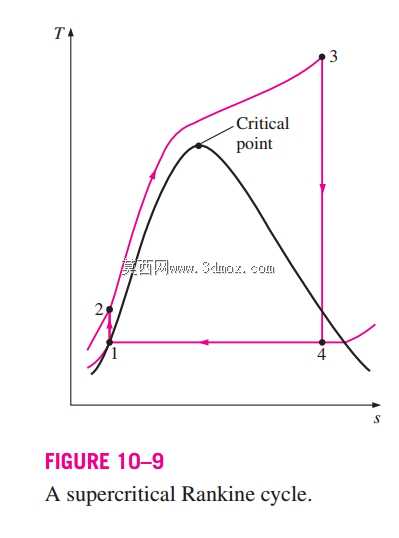

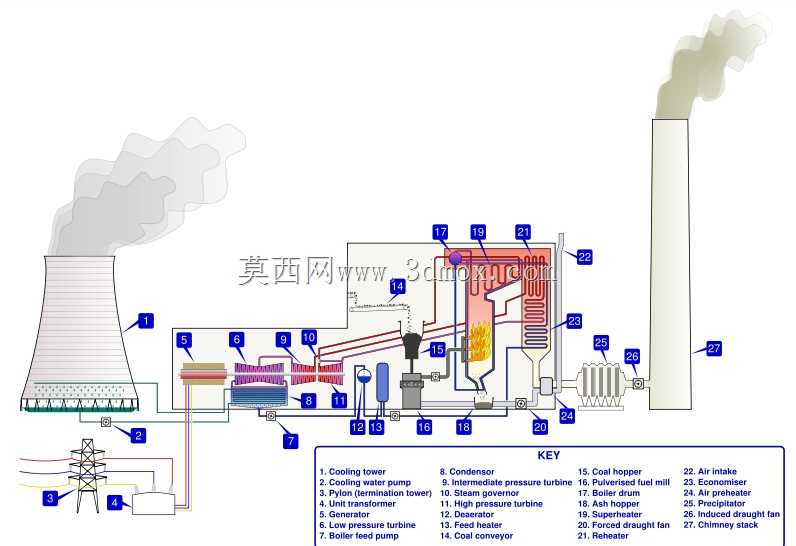

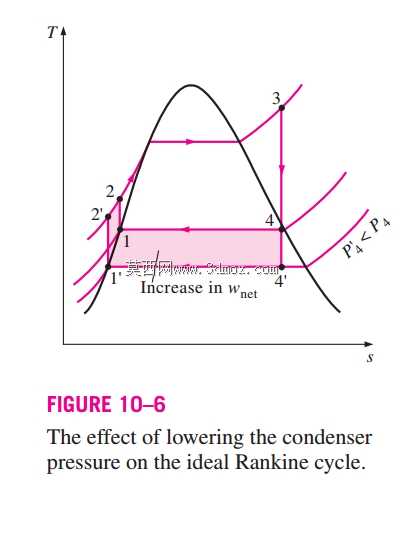

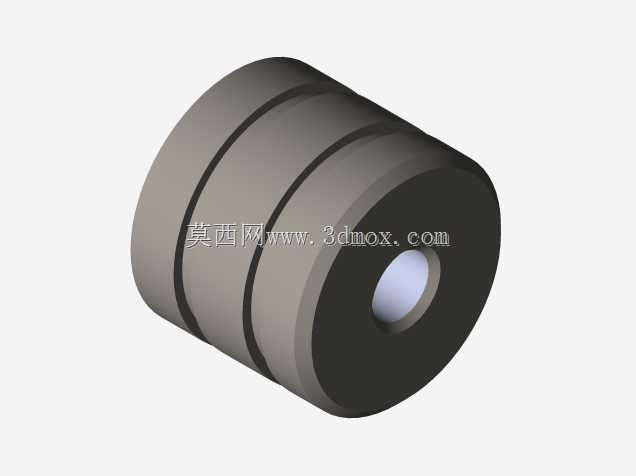

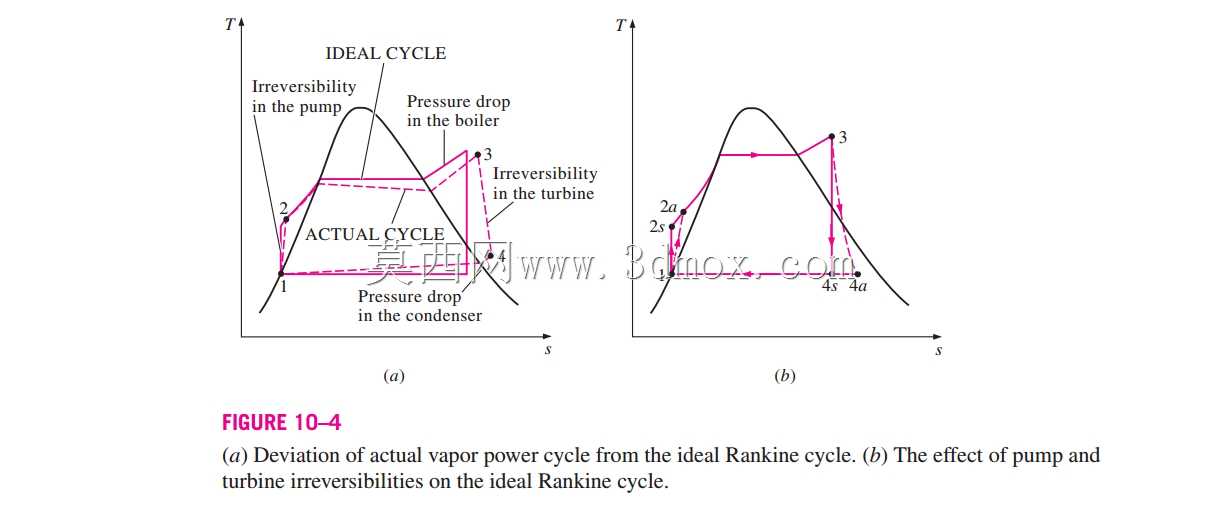

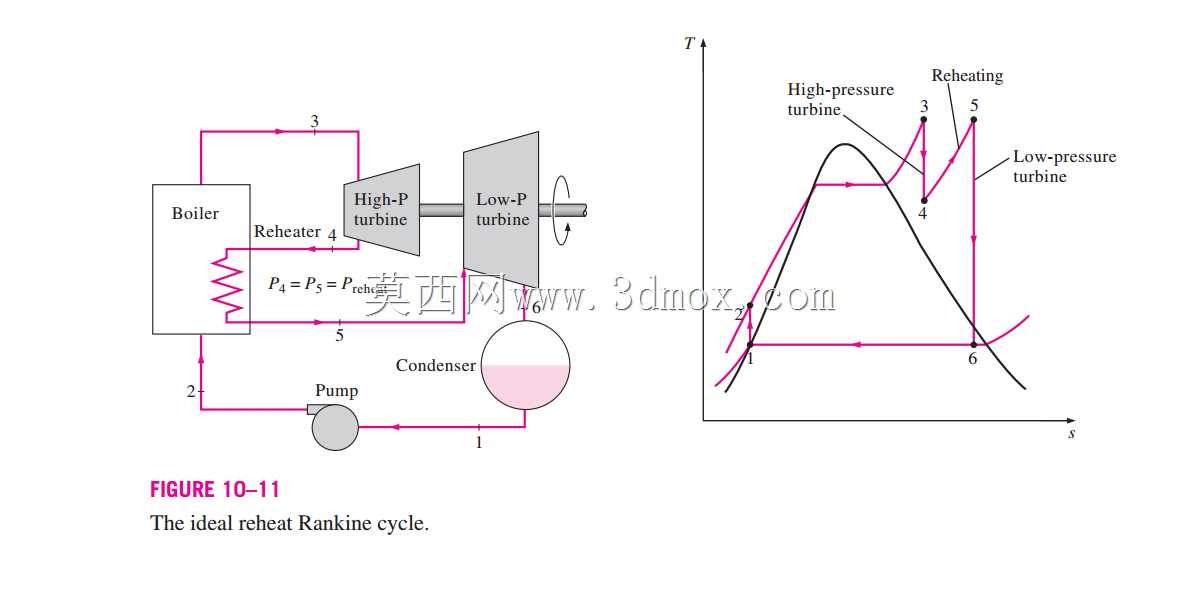

这款小型蒸汽机主要面向机械原理教学场景设计，可直观展示外燃式动力设备的完整能量转换逻辑，帮助学习者理解热能向机械能的转化路径，也可作为小型趣味动力装置搭配微型离心泵完成流体输送演示，适配中小学科创教育、高校机械原理导论课程的实物演示需求，能够让抽象的朗肯循环、曲柄连杆运动规律转化为可观察的实体运行过程。设备核心采用带水平横梁的经典蒸汽机布局，蒸汽通入气缸后推动活塞做直线往复运动，通过十字头结构将动力传递至水平横梁，再经连杆带动飞轮与输出轴做旋转运动，整套传动结构完全外露，没有额外的壳体遮挡，运行时每一处部件的动作轨迹都清晰可见，能够直观展示配气机构、曲柄连杆机构的协同工作逻辑。设计上特意简化了工业级蒸汽机的复杂密封与调压结构，降低运行调试难度的同时保留了完整的动力传递链路，底座采用实木材质加工，既能够为整套运动部件提供稳定的支撑基准，也能通过自重抵消活塞往复运动产生的振动，保证设备低速运行时的平稳性。安装边界上，整套设备的固定孔位均设置在金属安装底板上，可直接固定在演示台架上，不需要额外制作复杂的安装基座，输出轴端预留了标准的带轮安装位，可直接搭配皮带驱动微型离心泵，实现动力输出的直观演示。设备的飞轮采用辐条式结构设计，既能够储存转动惯量保证活塞越过止点时的运行连续性，也能通过辐条的转动更直观地展示转速变化，配气管路采用柔性耐温管路连接，降低装配时的同轴度要求，也方便在教学场景下快速拆解重组，帮助学习者理解各部件的装配关系。整套设备的运动部件均做了圆角钝化处理，避免教学演示过程中出现剐蹭风险，气缸与活塞的配合间隙经过优化，在低压蒸汽输入下即可顺畅运行，不需要高压气源就能完成完整的动作演示，适配教学场景下的安全使用要求。
