FRC赛事回收冲机器人机械结构设计

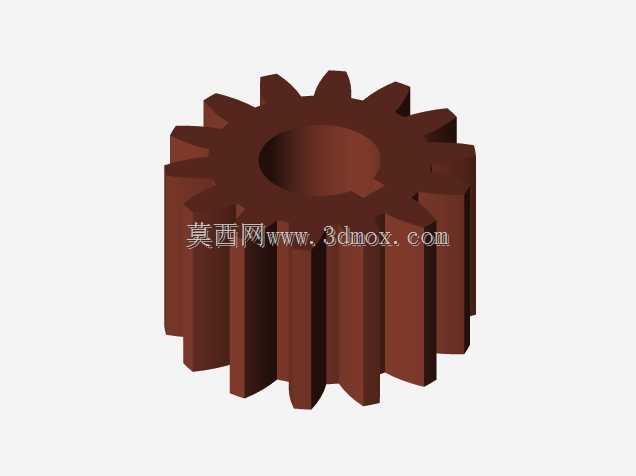

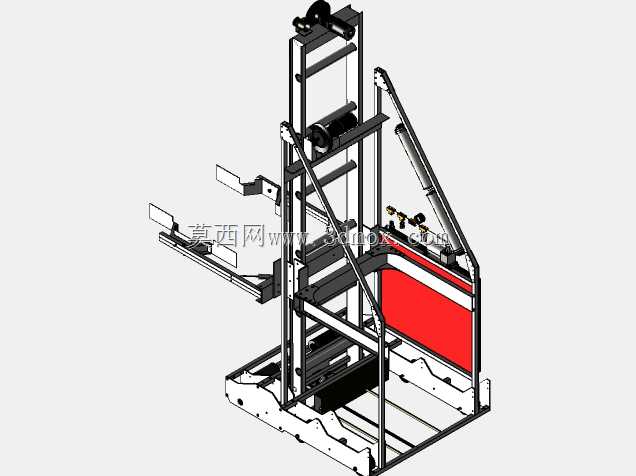

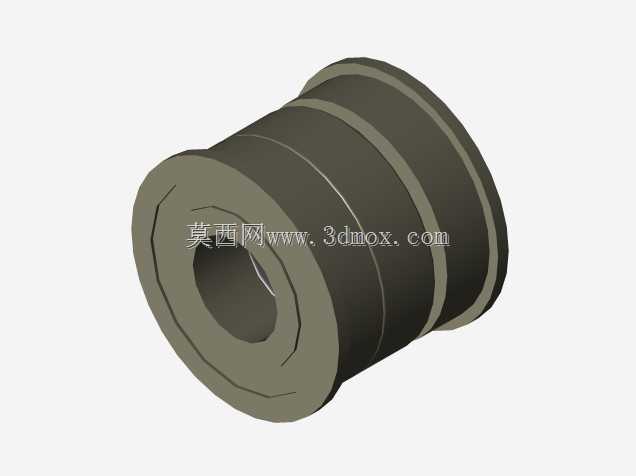

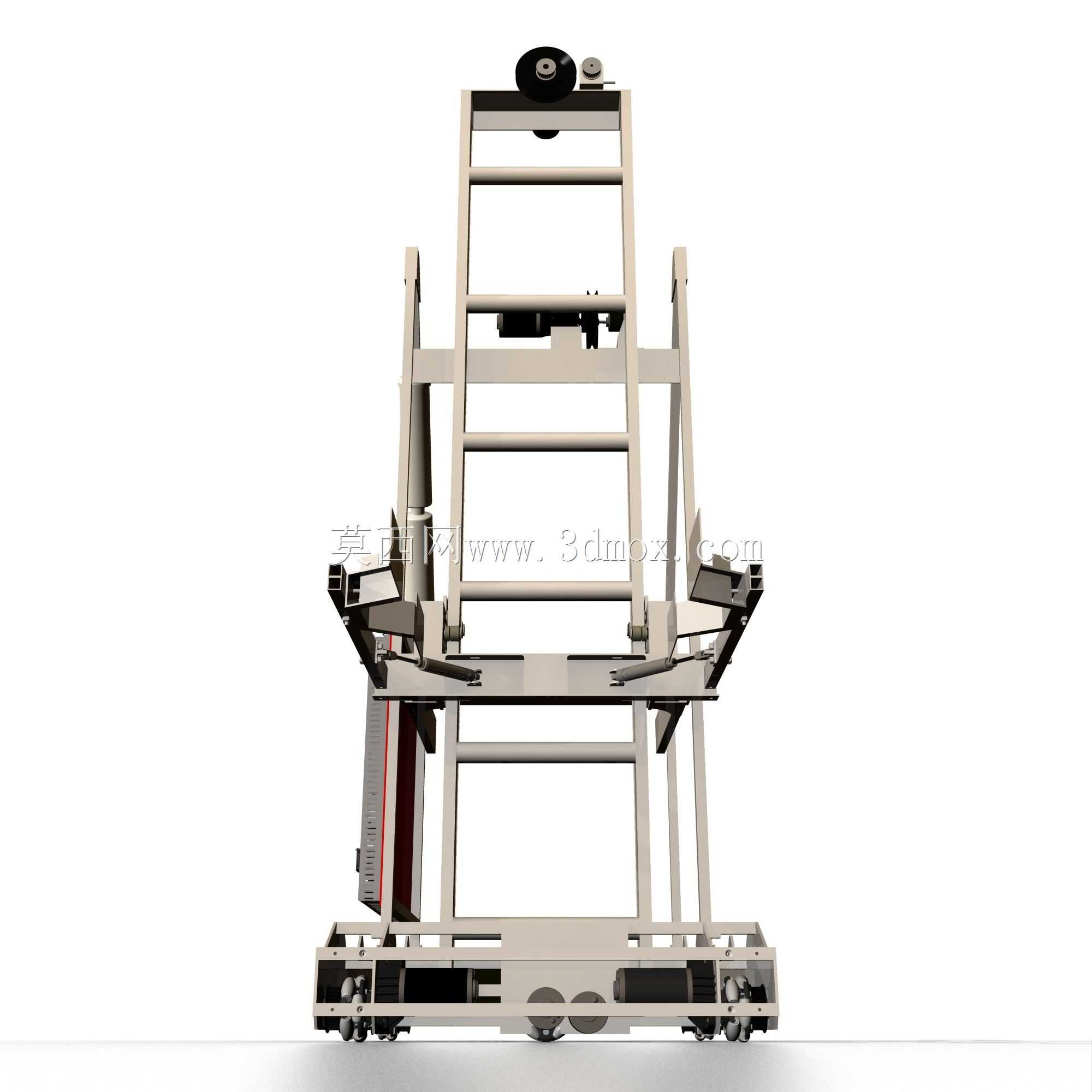

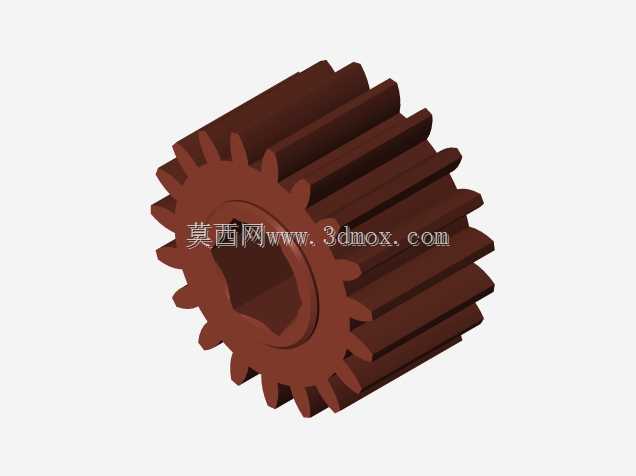

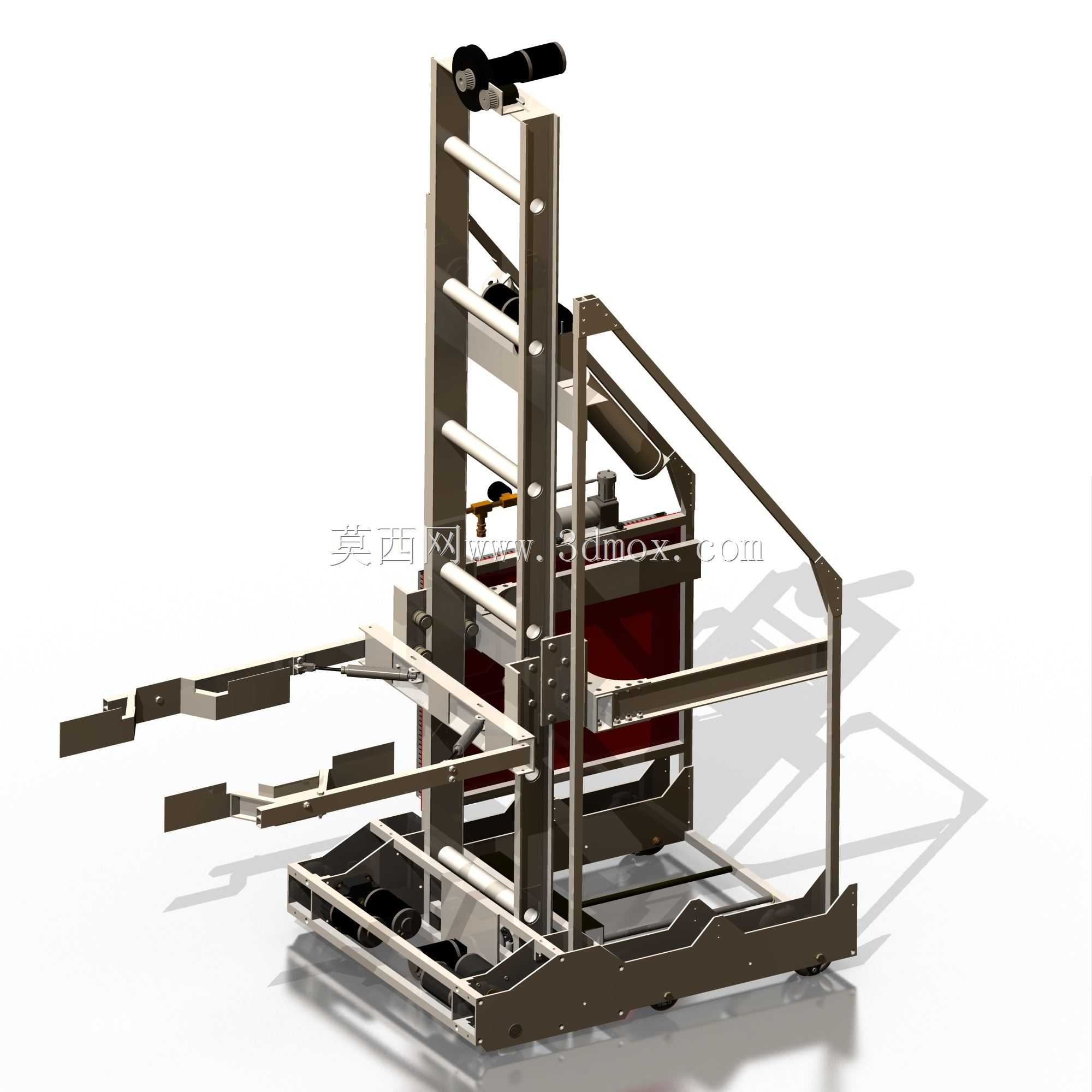

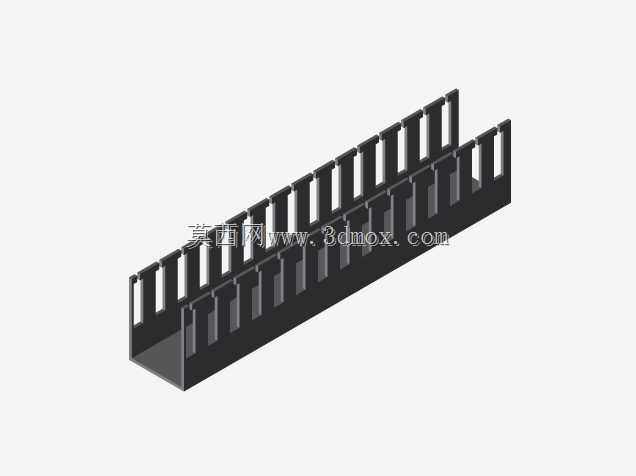

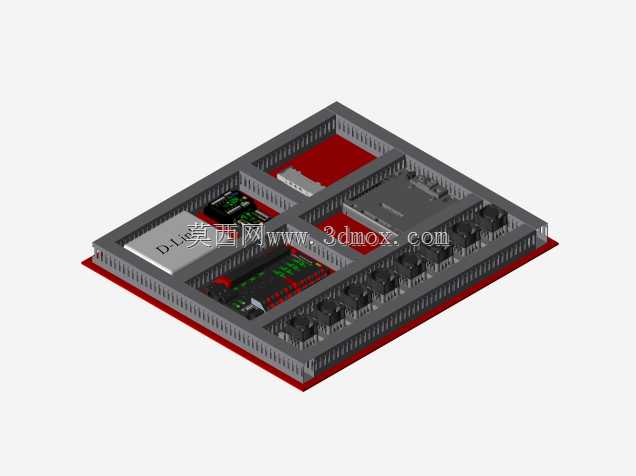

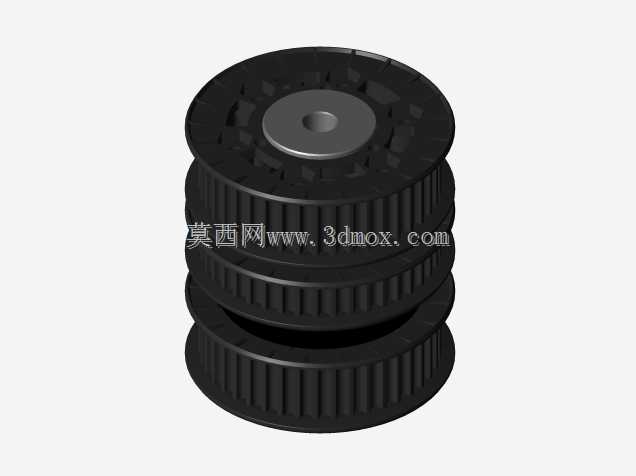

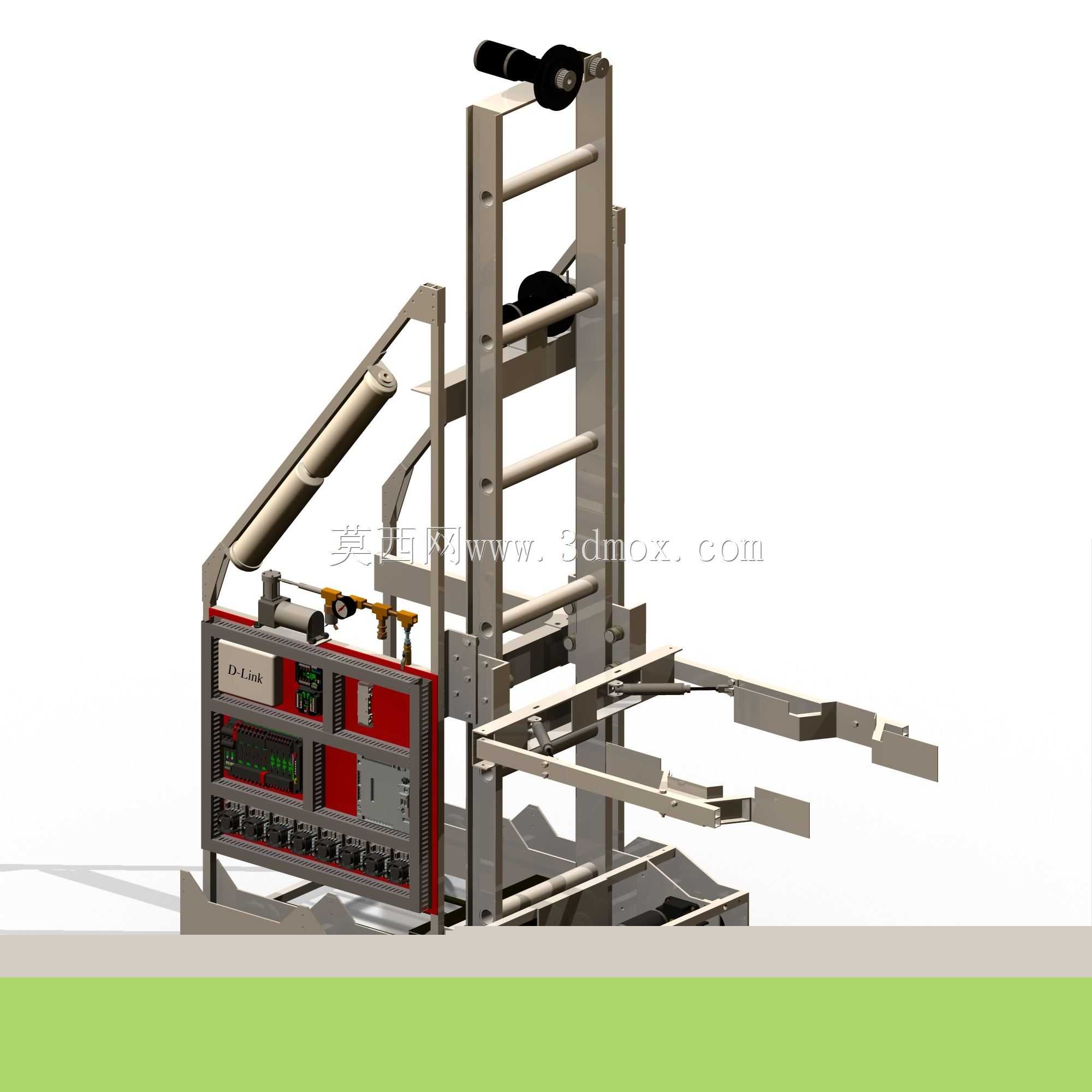

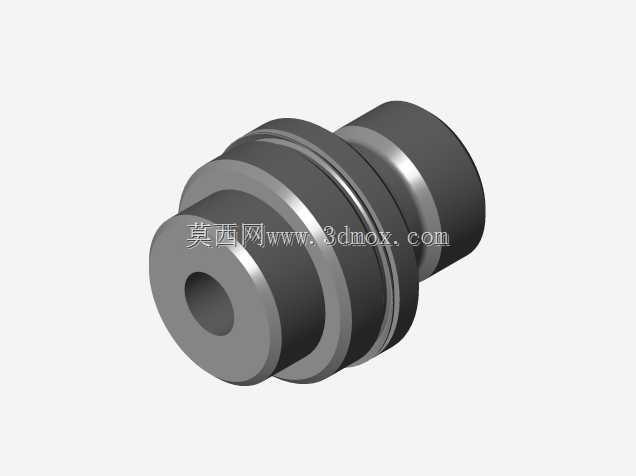

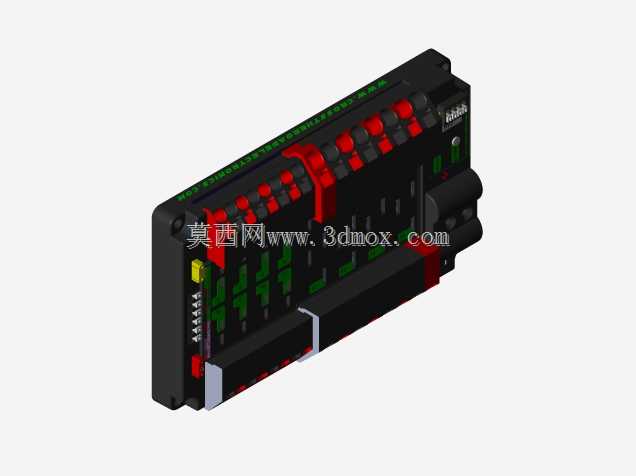

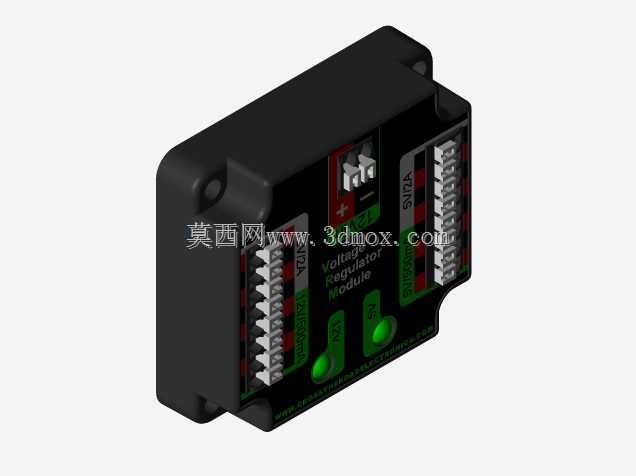

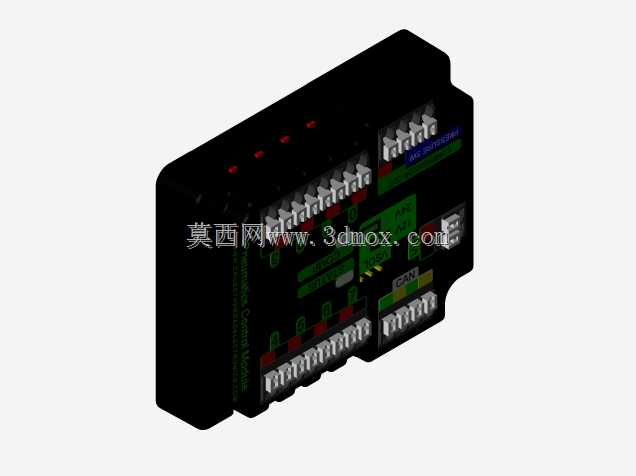

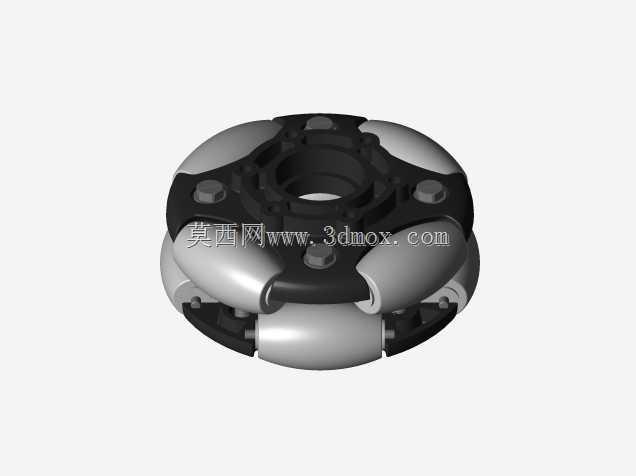

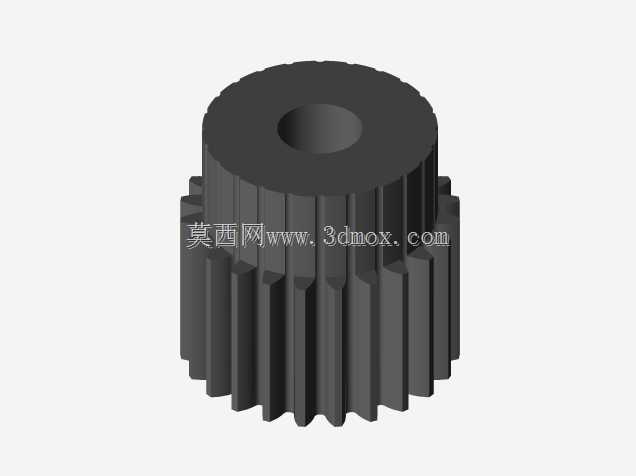

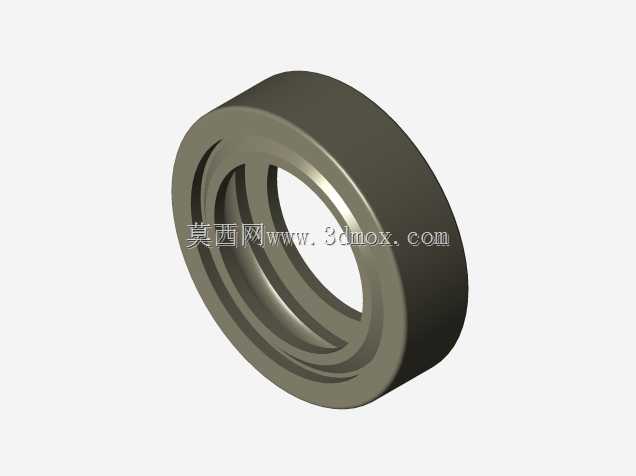

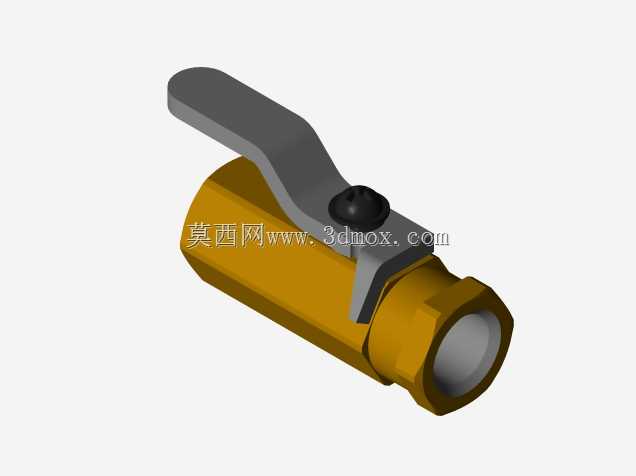

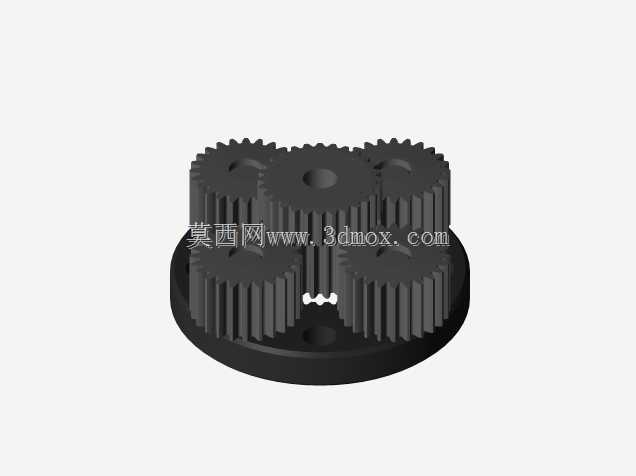

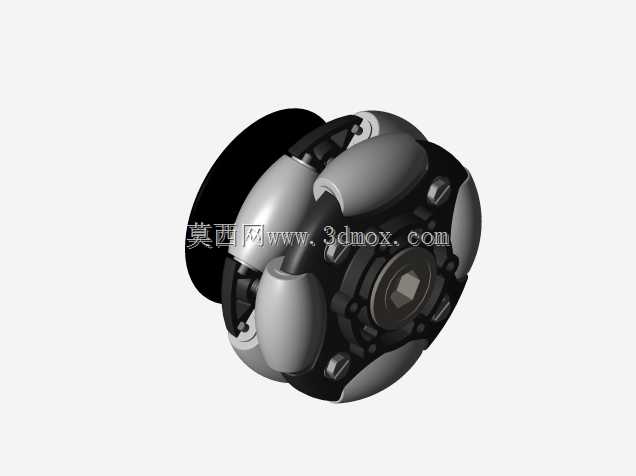

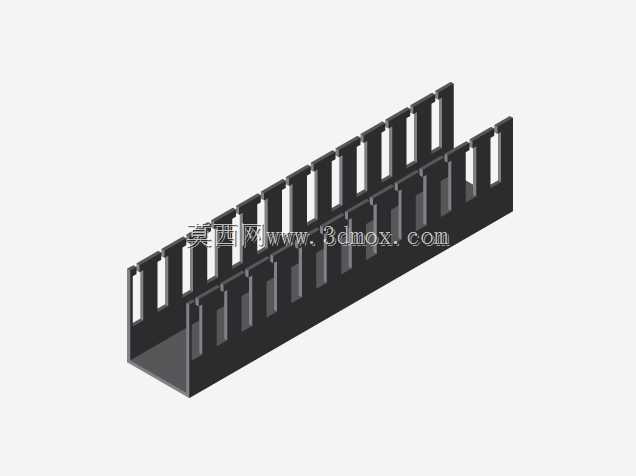

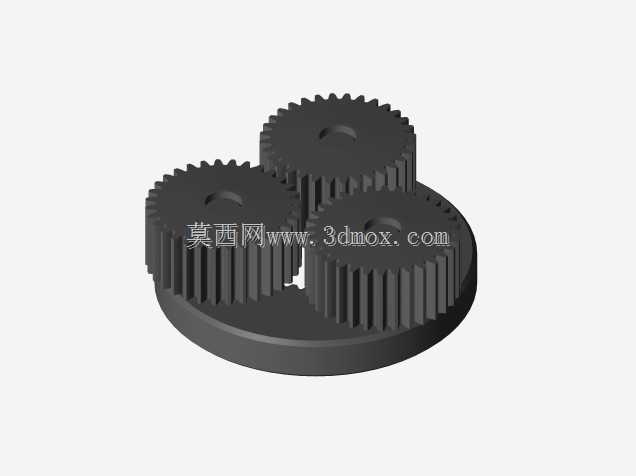

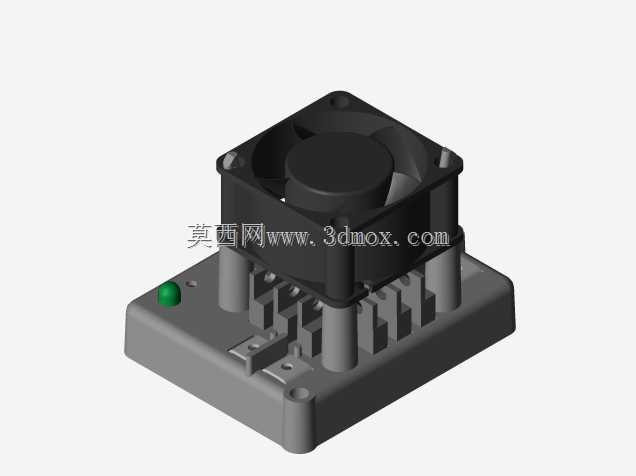

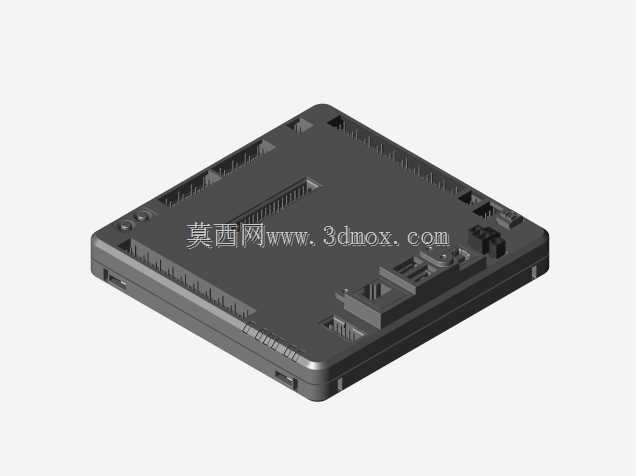

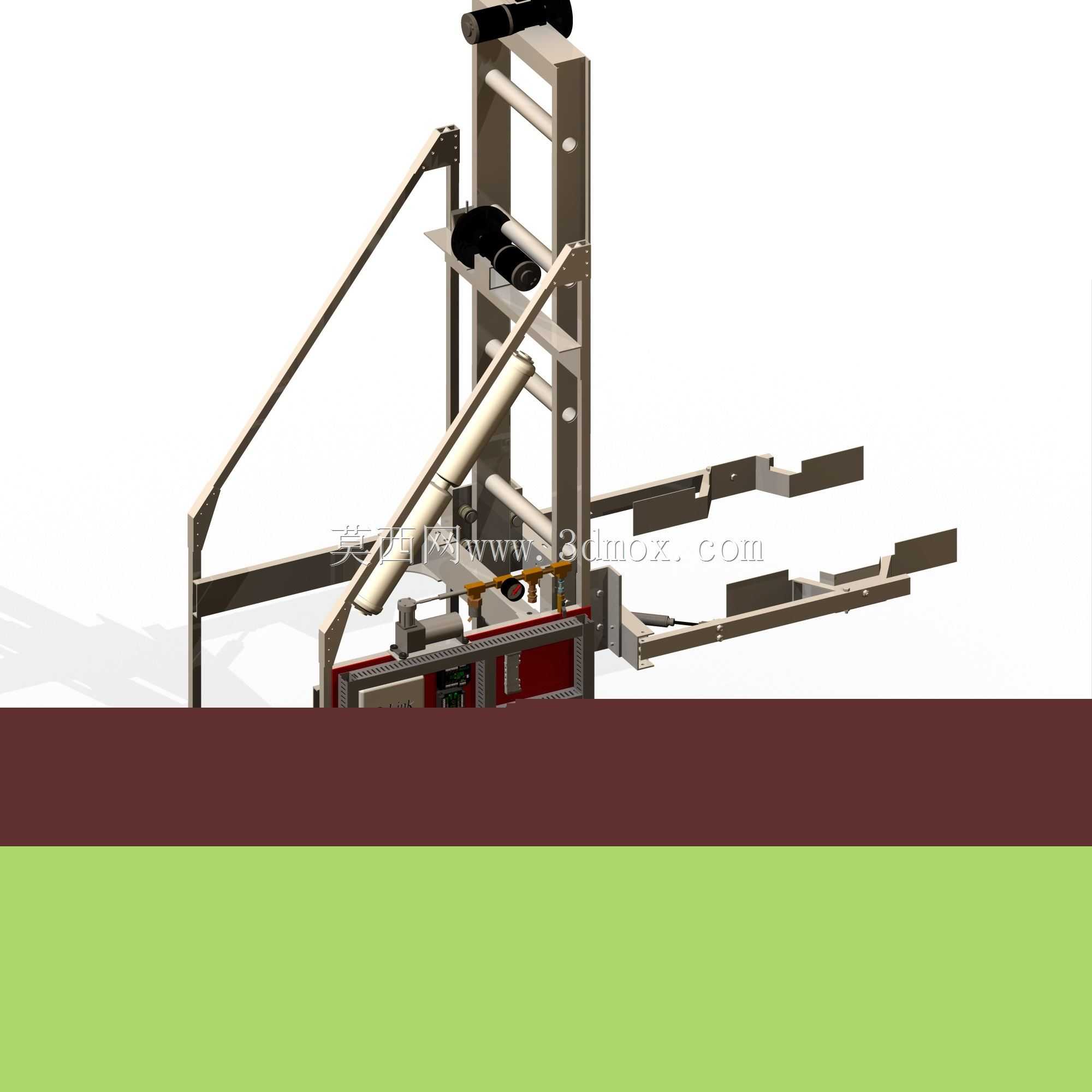

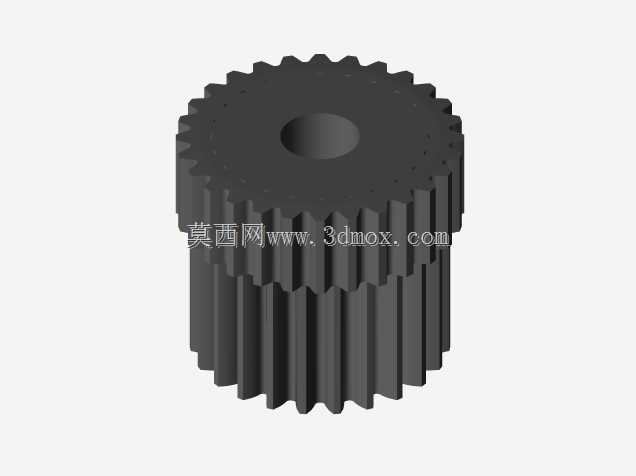

该设备是面向青少年机器人竞技赛事打造的专用作业机器人，核心应用于FRC类机器人竞赛的场地回收冲任务场景，能够在竞赛场地内完成目标物件的拾取、抬升、转运与投放全流程作业，适配赛事场地的硬质平整地面、固定高度作业台、标准尺寸回收框等场景边界，可在赛事规则限定的作业周期内完成多轮次回收冲任务，帮助参赛队伍在赛事中完成对应任务获取积分。设备整体采用分层式机架布局，底部为行走安装基座，预留了行走轮组、驱动模组的安装位，可根据赛事需求适配不同轮径的麦克纳姆轮或全向轮，满足场地内全向移动的需求；中部为功能集成区，集成了电气控制仓、气动元件安装位与拾取执行机构，拾取机构采用双叉臂式托举结构，叉臂间距与长度经过适配设计，可稳定托举赛事指定的回收物件，托举过程中通过侧边限位结构防止物件滑落，抬升模组采用梯式导轨配合线性传动结构，可将拾取的物件抬升至指定投放高度，满足不同高度回收框的投放需求；上部为抬升导向与操作辅助结构，设置有手动操作扶手与导向轮组，既可以在调试阶段通过手动方式完成机构动作校验，也能在抬升过程中为运动部件提供导向支撑，避免抬升过程中出现卡滞或偏移。设计过程中优先考虑赛事作业的稳定性与维护便捷性，整体机架采用标准工业铝型材搭建，各功能模块采用螺栓连接的快拆结构，可在赛事间隙快速完成部件更换与参数调整；电气控制仓采用分层隔板布局，将控制元件、驱动元件、气动元件分区域安装，既避免不同元件之间的信号干扰，也能优化布线走向，降低设备运行过程中线缆拉扯导致的故障概率；拾取臂的末端设置有柔性缓冲垫，接触物件时可避免刚性碰撞导致的物件损坏或机构偏移，抬升模组的传动侧设置有行程限位结构，可在抬升到极限位置时自动锁止，防止超程导致的机构损坏。设备的整体外形尺寸适配赛事规则限定的机器人起始尺寸边界，各向外伸部件在初始状态下均处于尺寸限定范围内，启动作业后拾取臂的伸展长度、抬升高度均经过行程校核，可覆盖赛事场地内所有回收冲任务的作业点位，安装过程中可根据队伍的驱动方案、控制方案灵活调整各模块的安装位置，在满足赛事规则的前提下最大化拓展作业覆盖范围，适配不同赛事赛季的任务调整需求。
