小型遥控无人直升机结构设计

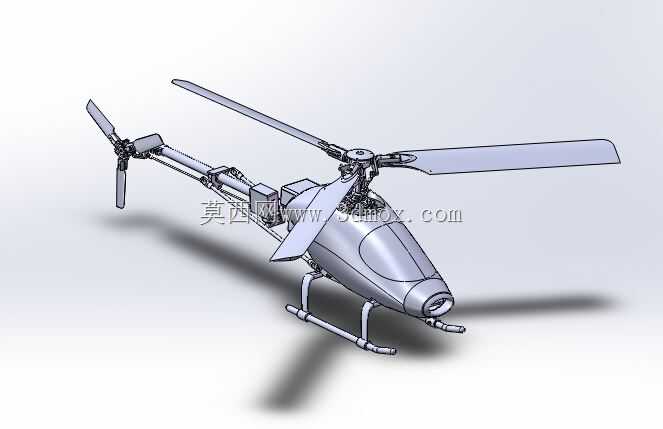

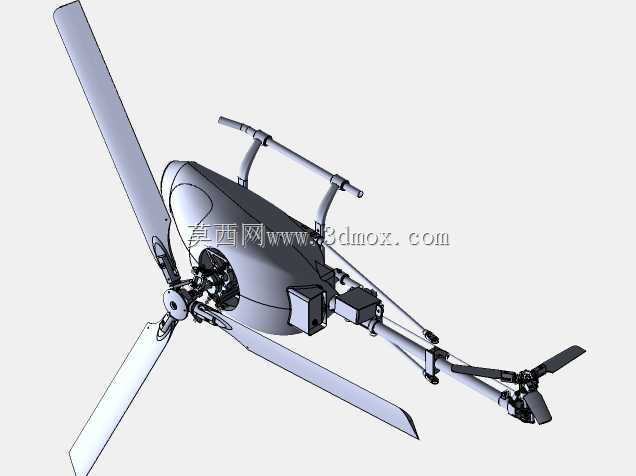

这款小型遥控直升机的三维结构设计，主要面向消费级航模体验、低空近距场景作业两大核心应用方向，在民用消费领域可作为航空爱好者的实操操控载体，满足户外飞行操控、航模赛事练习、航空科普教学演示的使用需求；在行业作业场景中，可通过搭载轻量化功能模块，完成小范围低空航拍、室内狭小空间巡检、近距环境数据采集等任务，适配对起降空间要求低、操控灵活度要求高的使用场景。从实际用途出发，该设计优先保障飞行状态的稳定性与结构的易维护性，整体采用单主旋翼加尾桨的经典气动布局，主旋翼负责提供整机升力与飞行姿态的主要控制力，尾桨结构用于抵消主旋翼高速旋转产生的反扭矩，避免机身出现不受控的自旋问题，保障飞行过程中航向的可控性。机身主体采用流线型纺锤式机头设计，可有效降低前飞过程中的空气阻力，提升飞行能效与前飞速度表现，机身中段预留了充足的装载空间，可容纳动力模块、飞控组件、电池组以及信号接收装置，起落架采用滑橇式结构设计，无需额外的收放机构，既能够在起降过程中吸收落地冲击能量，保护机身内部精密组件不受磕碰，也能在复杂不平整地面提供稳定的停放支撑，避免机身侧翻。在设计思路上，该结构采用模块化拆分逻辑，将主旋翼系统、尾梁传动结构、机身主体、起落架四大模块做独立的结构设计，各模块之间通过标准化的连接结构实现装配，既便于生产过程中的零部件加工与组装，也能在后续使用过程中快速更换受损部件，降低维护成本。主旋翼的桨叶采用对称翼型设计，兼顾悬停状态的升力效率与机动飞行时的气动稳定性，旋翼头设置有挥舞铰与变距结构，可通过舵机驱动实现桨距的动态调整，精准控制飞行姿态的变化；尾梁采用轻量化的细长结构设计，在保障结构强度的前提下尽可能降低尾部重量，优化整机的重心分布，让整机重心落在主旋翼轴的合理范围内，避免飞行过程中出现不必要的配平损耗。从外形尺寸与安装边界来看，该直升机整体尺寸适配单人便携携带的需求，主旋翼旋转直径控制在1.2米范围内，尾梁长度搭配尾桨位置可保障反扭矩的抵消效率，机身最大宽度不超过0.15米，整机高度（含起落架）控制在0.3米以内，各传动部件的安装位置预留了足够的运动间隙，避免旋翼旋转、舵机动作过程中出现结构干涉，内部组件的安装位预留了通用的安装孔位，可适配市面上主流的航模动力与控制配件，具备较强的改装适配性。
