四轴车削加工用阀体功能凸轮结构

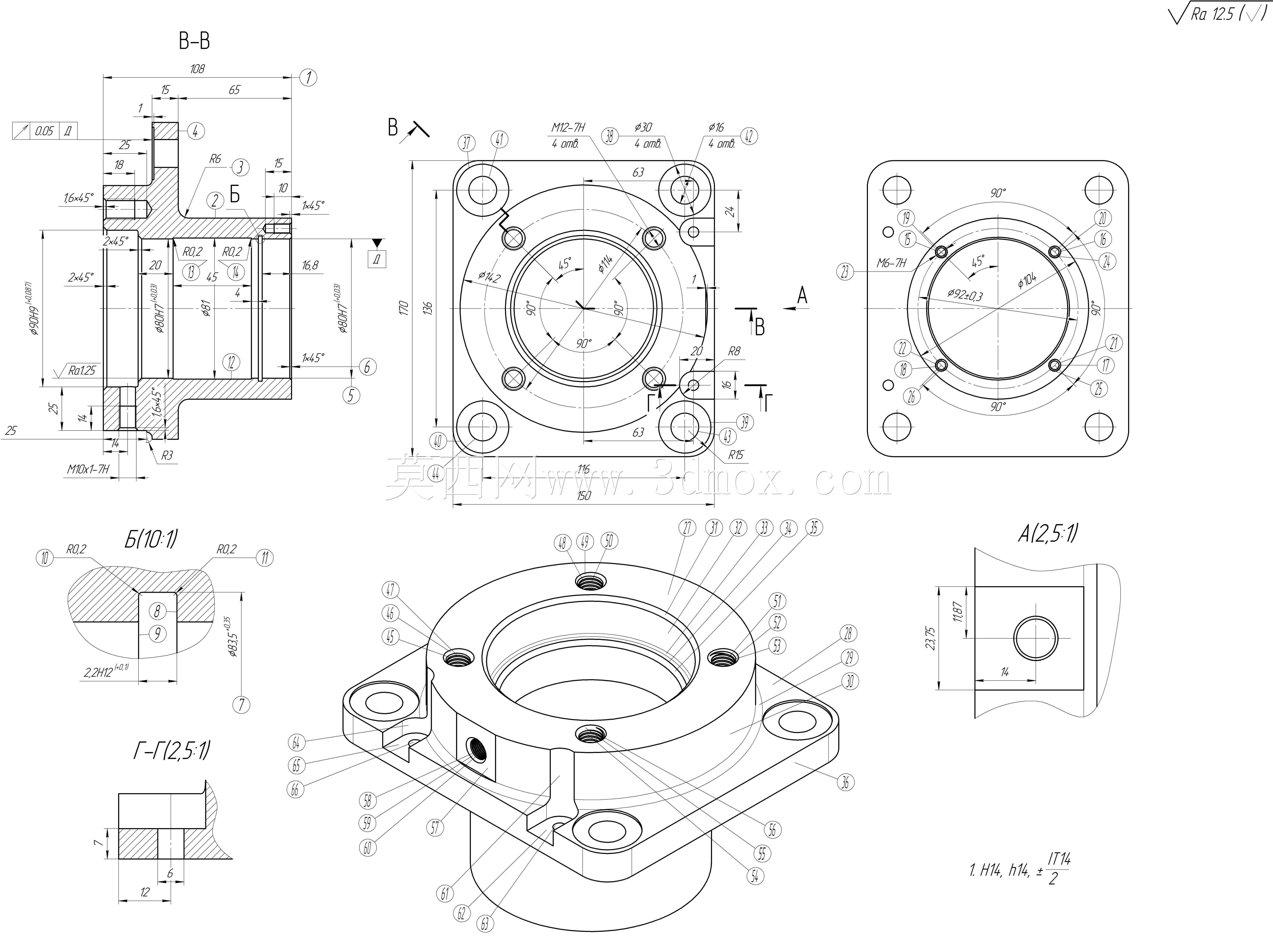

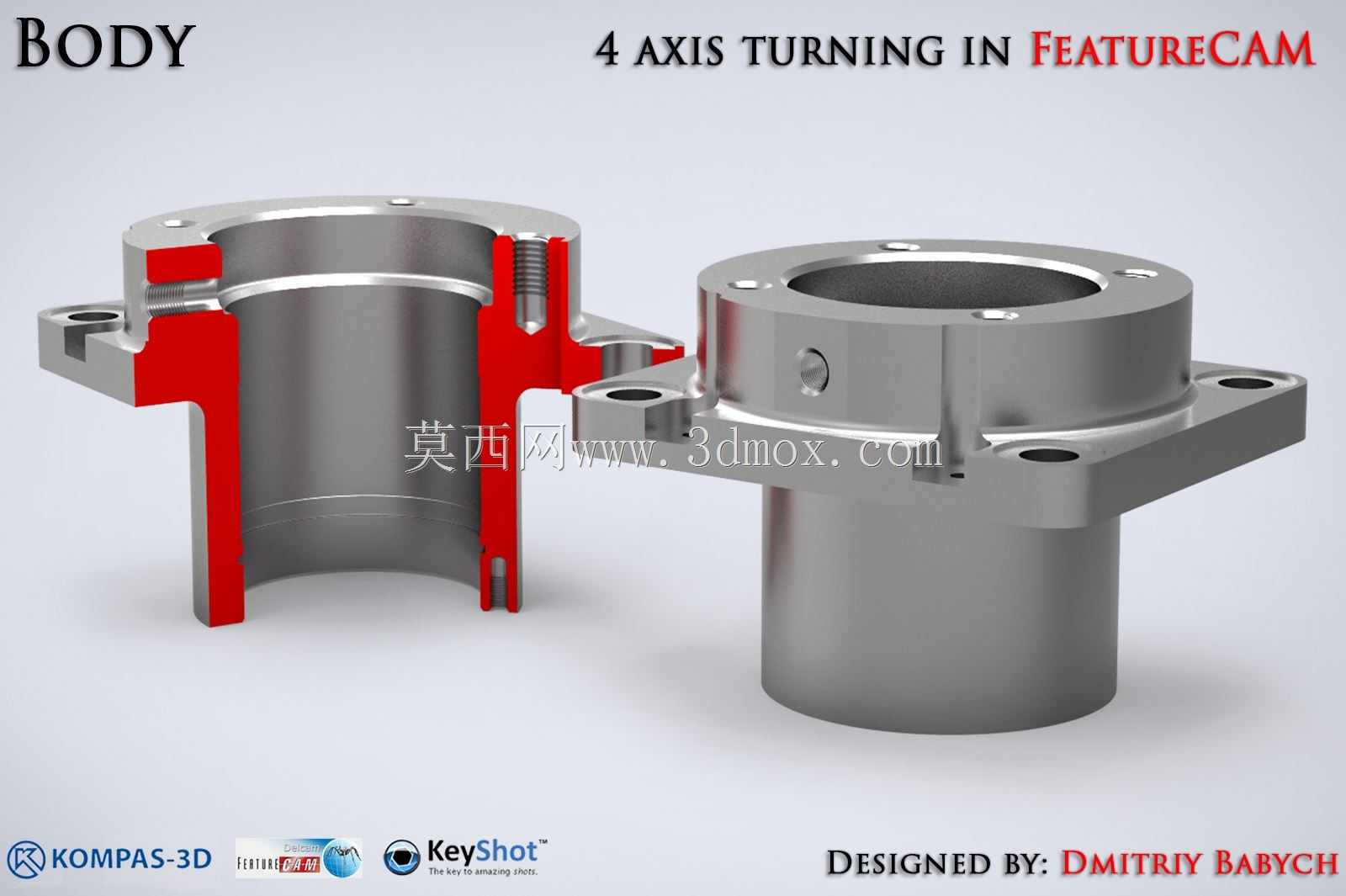

该结构件是适配流体控制回路的阀体配套功能凸轮部件，主要应用在工业流体输送系统的阀组驱动单元中，承担将旋转运动转化为阀芯轴向位移、精准调控介质通断与流量大小的核心作用，可适配气动、液动控制的中低压管路阀组，在化工流体输送、市政供水管网、工业液压动力回路等场景中都能稳定发挥作用。从功能特性来看，该部件采用一体化结构设计，上部带均布安装孔的法兰盘用于和阀体驱动端壳体定位锁紧，下部圆柱段嵌入阀腔内部与阀芯组件配合，侧面预留的侧向接口可适配辅助流道或传感器安装位，内部中空流道经过平滑过渡处理，能有效降低介质流经时的紊流与压力损失，红色标注的切削区域是四轴车削加工的重点部位，包含内螺纹段、密封配合面、凸轮驱动槽等关键功能面，加工精度直接决定阀组的密封性能与动作响应灵敏度。设计过程中优先考虑了加工工艺性与装配适配性，整体结构围绕四轴车削的加工路径做了优化，避免了加工过程中的刀具干涉问题，法兰盘上的安装孔采用对称均布设计，既保证了安装时的受力均匀，也降低了装配对位的难度；内部流道的尺寸公差严格匹配通用阀芯的配合要求，密封面预留了研磨加工余量，可满足不同压力等级的密封需求。外形尺寸方面，下部圆柱段的外径与阀腔安装孔采用间隙配合设计，装配时可顺利嵌入阀腔无需额外修配，法兰盘的外轮廓尺寸避开了阀组周边的管路安装空间，侧向接口的位置与角度适配常规管路的走线方向，安装后不会与相邻阀件、管路接头产生空间干涉，整体轴向长度控制在合理范围内，不会额外增加阀组的整体安装高度，可直接替换同规格的常规凸轮部件，无需对原有阀组结构做改造。
