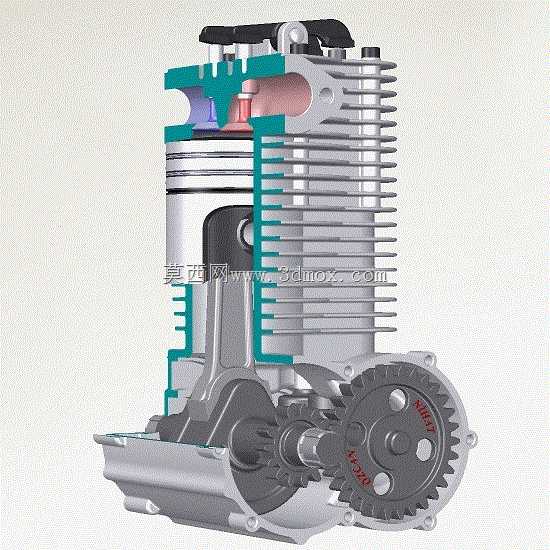

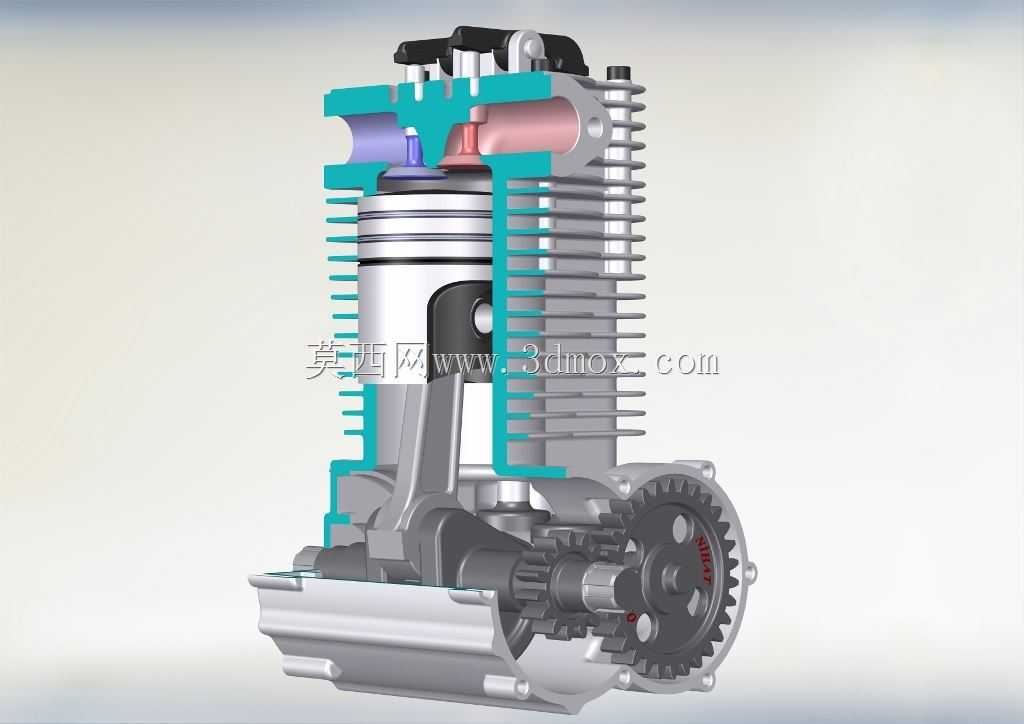

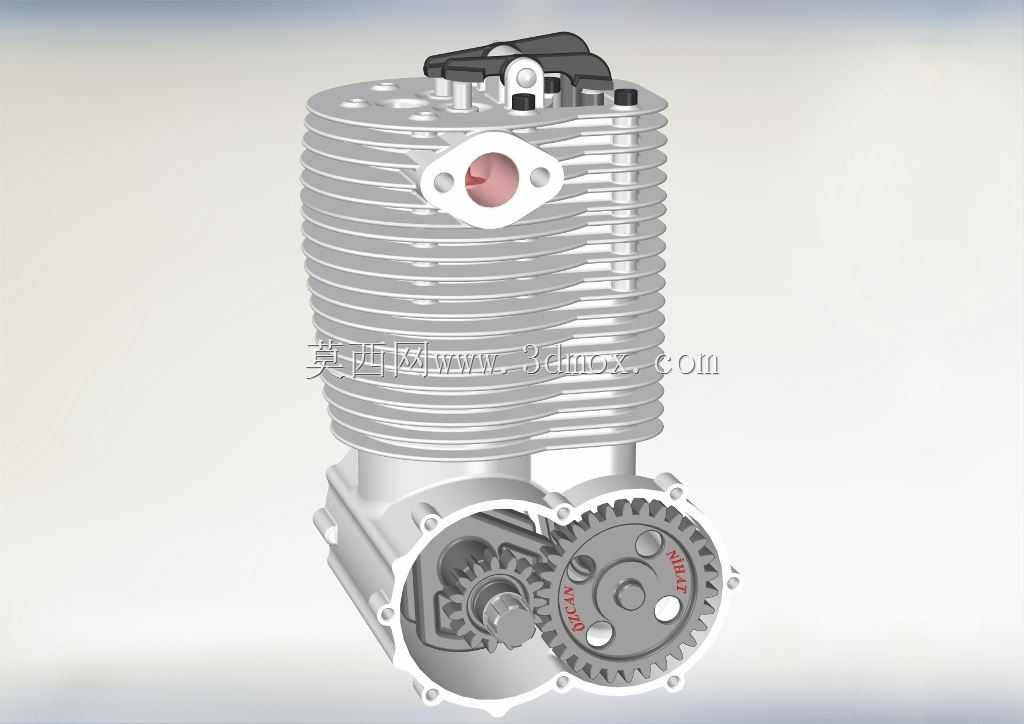

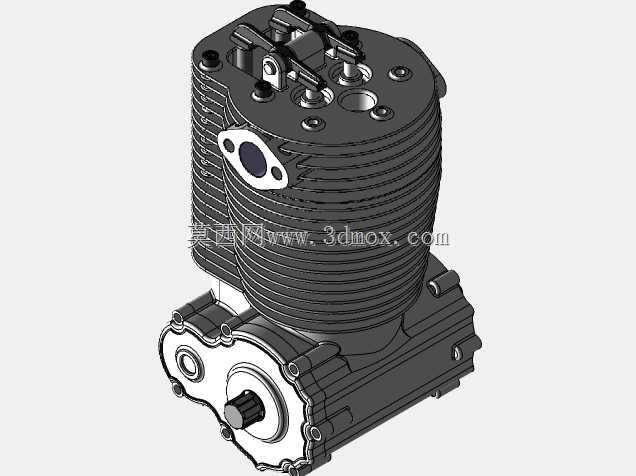

单缸风冷四冲程发动机剖视结构展示

这款单缸风冷四冲程动力装置，广泛适配小型通用机械、园林作业机具、轻型代步设备与小型发电机组场景，是小功率动力输出场景的核心驱动部件，能够为配套设备提供稳定持续的旋转动力输出，满足轻载工况下长时间连续运转的使用需求。从结构设计来看，该装置采用顶置配气布局，气缸外壁集成了密集的一体式散热鳍片，依靠行驶或作业过程中的自然气流带走燃烧室工作产生的热量，省去了复杂的水冷循环管路、水泵与散热箱体结构，大幅简化了整体构造，降低了整机自重与后期维护成本，更适合在户外无复杂维保条件的场景下使用。设计过程中，工程师将曲柄连杆机构作为核心传动单元，活塞通过活塞销与连杆铰接，连杆下端连接曲轴齿轮组，将活塞的上下往复直线运动精准转化为曲轴的旋转运动，曲轴端集成的正时齿轮与配气机构联动，精准控制进排气门的开闭时序，匹配进气、压缩、做功、排气四个冲程的工作节奏，保证燃油混合气能够充分燃烧，减少不必要的动力损耗。在安装边界设计上，该动力装置的曲轴输出端采用标准化花键连接结构，箱体下端预留了通用规格的安装固定点位，能够直接适配多数同功率段配套设备的安装位，无需额外制作转接支架；气缸与曲轴箱采用分体式密封连接结构，既保证了燃烧室的密封性能，也方便后期对活塞环、气门等易损部件进行检修更换。整体外形采用紧凑化布局，将配气机构、散热结构、传动齿轮组整合在有限的空间内，在保证结构强度的前提下尽可能压缩整机体积，适配小型设备对安装空间的严苛要求，同时外露的散热鳍片也避免了杂物堆积影响散热效率，提升了复杂工况下的运行可靠性。
