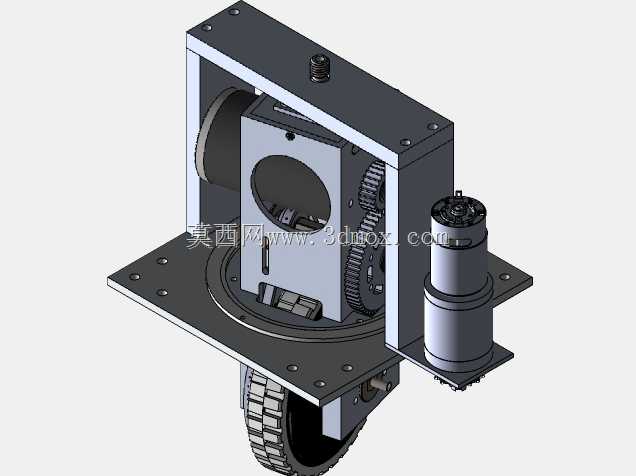

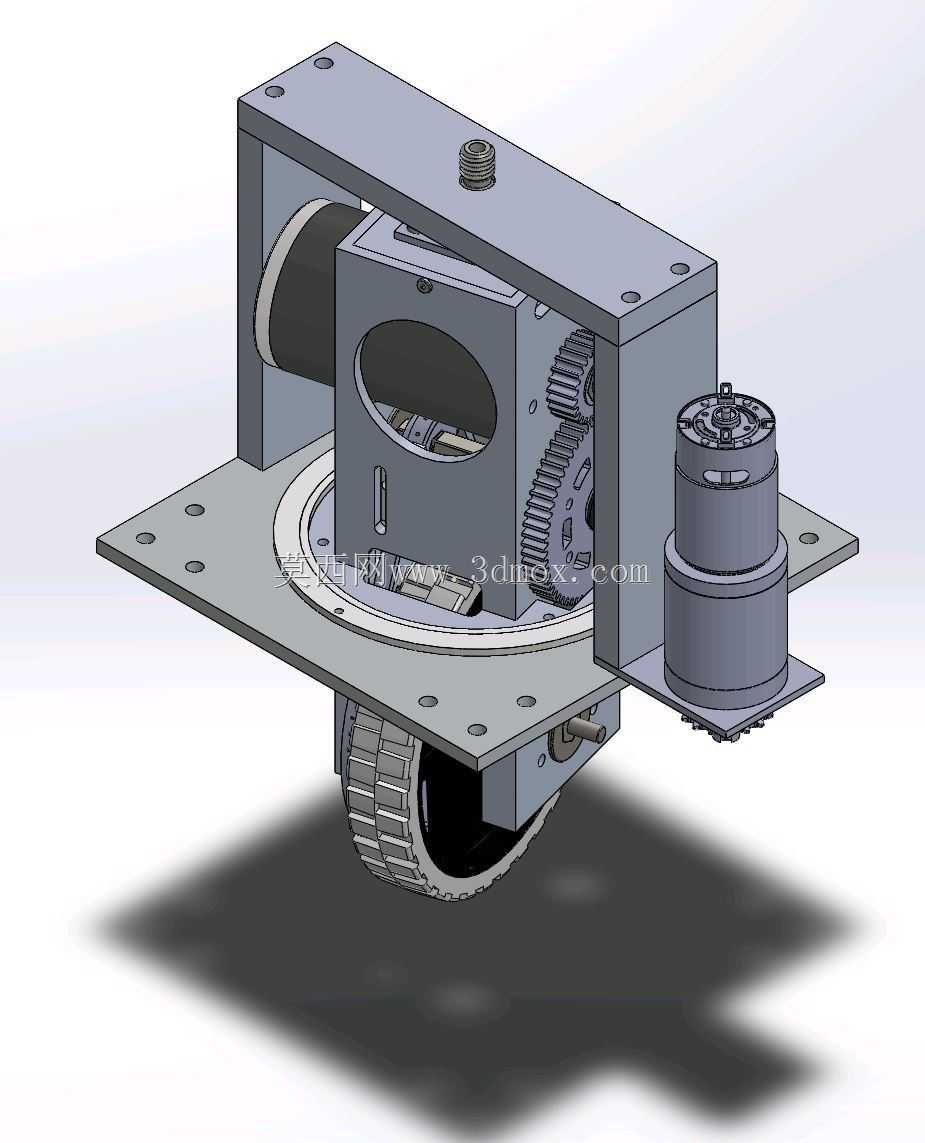

FRC竞赛机器人转向驱动轮组结构

该转向驱动结构专为竞技类移动机器人设计，核心应用于FRC等需要高机动性、快速转向响应的机器人赛事场景，可作为机器人底盘的核心行走转向单元，承担机器人行进、转向、姿态调整的核心功能，适配需要在有限赛场空间内完成快速启停、小半径转弯、精准对位的竞技作业需求，能够在高强度对抗的赛事场景下保持稳定的动力输出与转向精度。从功能特性来看，该结构集成了行走驱动与转向驱动两套独立动力单元，行走动力通过多级齿轮传动将动力传递至驱动轮，提供充足的行进扭矩，保障机器人在负载状态下的加速、爬坡与越障能力；转向动力通过回转支承结构带动整个轮组支架绕竖直轴线旋转，可实现360度全向转向，无需预留传统转向结构的转弯半径，大幅提升机器人在狭窄赛场内的机动灵活性，两套动力单元独立控制，可实现行进与转向动作的同步解耦，控制逻辑更简洁，响应速度更快。从设计思路来看，整体采用模块化集成设计，将驱动电机、减速齿轮组、回转支承、安装支架、驱动轮全部整合为独立的功能单元，安装法兰采用标准化孔位设计，可直接固定在机器人底盘的安装平面上，无需额外设计复杂的连接结构，大幅降低底盘集成的设计难度；结构框架采用板式拼接结构，兼顾结构强度与轻量化需求，齿轮传动组采用封闭半防护设计，既能够避免赛场杂物进入传动啮合区域造成卡滞，又能减轻整体结构重量，适配竞技机器人对自重的严格限制；走线槽预留于支架内部，可将动力线与信号线规整收纳，避免机器人运动过程中线路剐蹭、拉扯造成的故障。从安装边界来看，整体结构呈方正立式布局，顶部安装法兰设置多组对称安装孔，适配不同规格的铝型材底盘安装需求，轮组下沿与安装法兰的垂直距离预留充足的减震空间，可根据赛事需求加装减震元件适配不平整的赛场地面；侧向突出的转向电机与行走电机布局经过优化，不会超出安装法兰的投影边界，多轮组布局安装时不会出现结构干涉，可根据机器人底盘的载重与动力需求，灵活选择单轮、双轮或四轮组的配置方案，适配不同重量级别的竞赛机器人搭建需求。
