多关节工业机械臂末端执行器结构

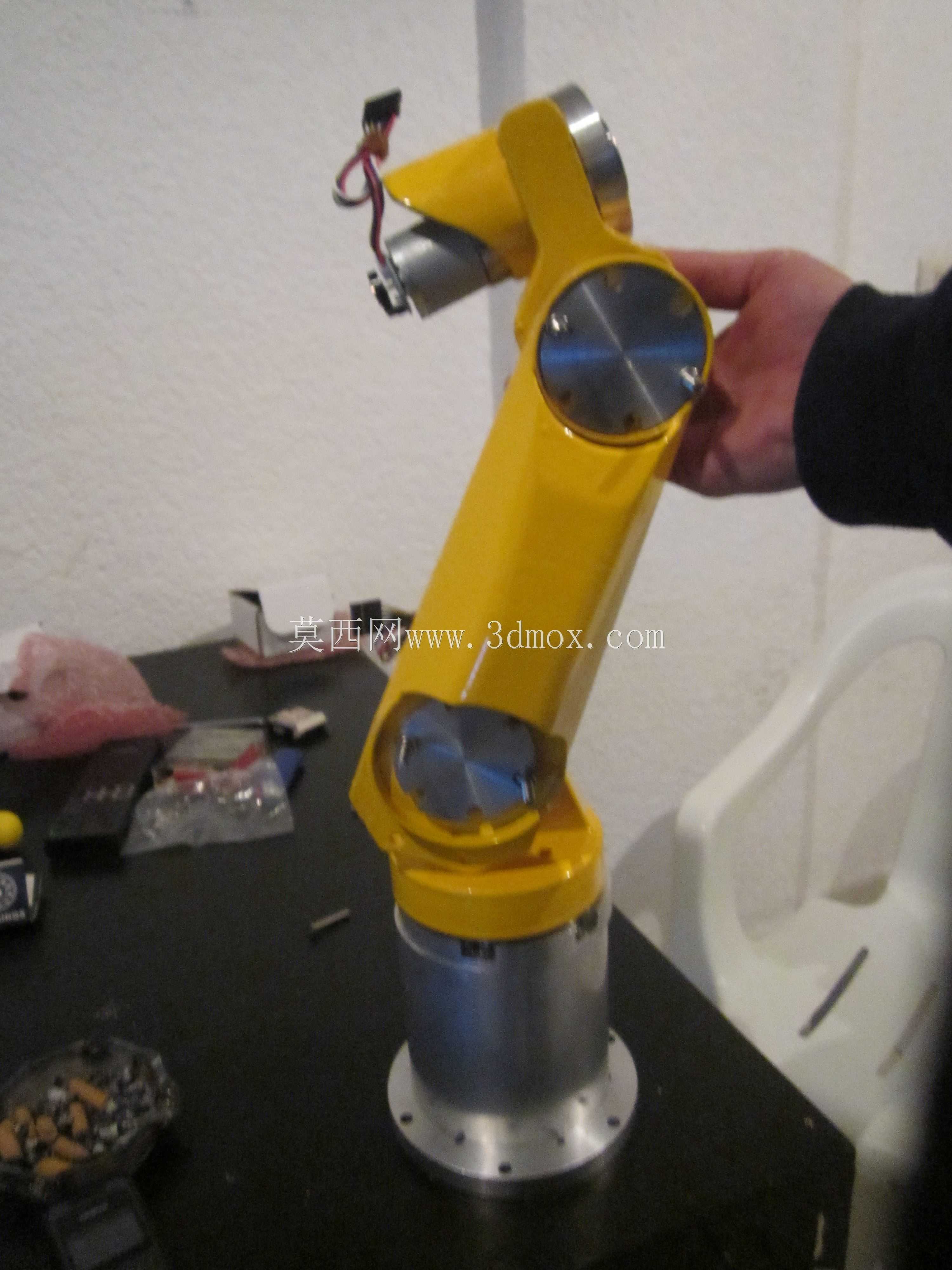

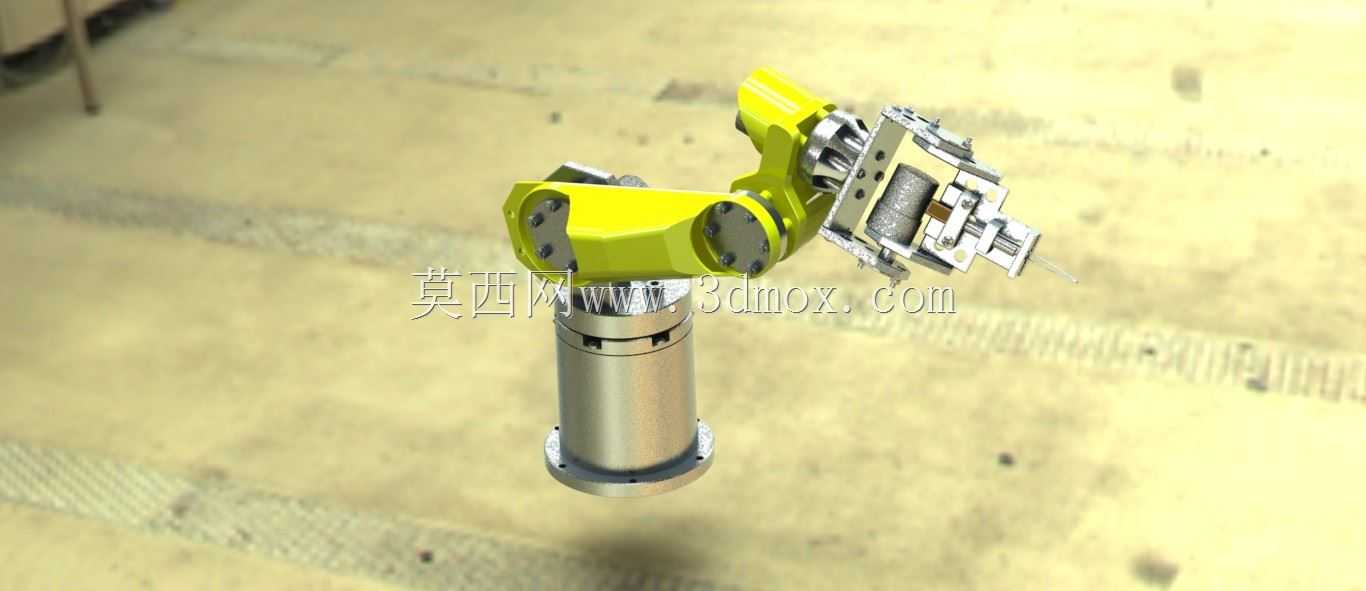

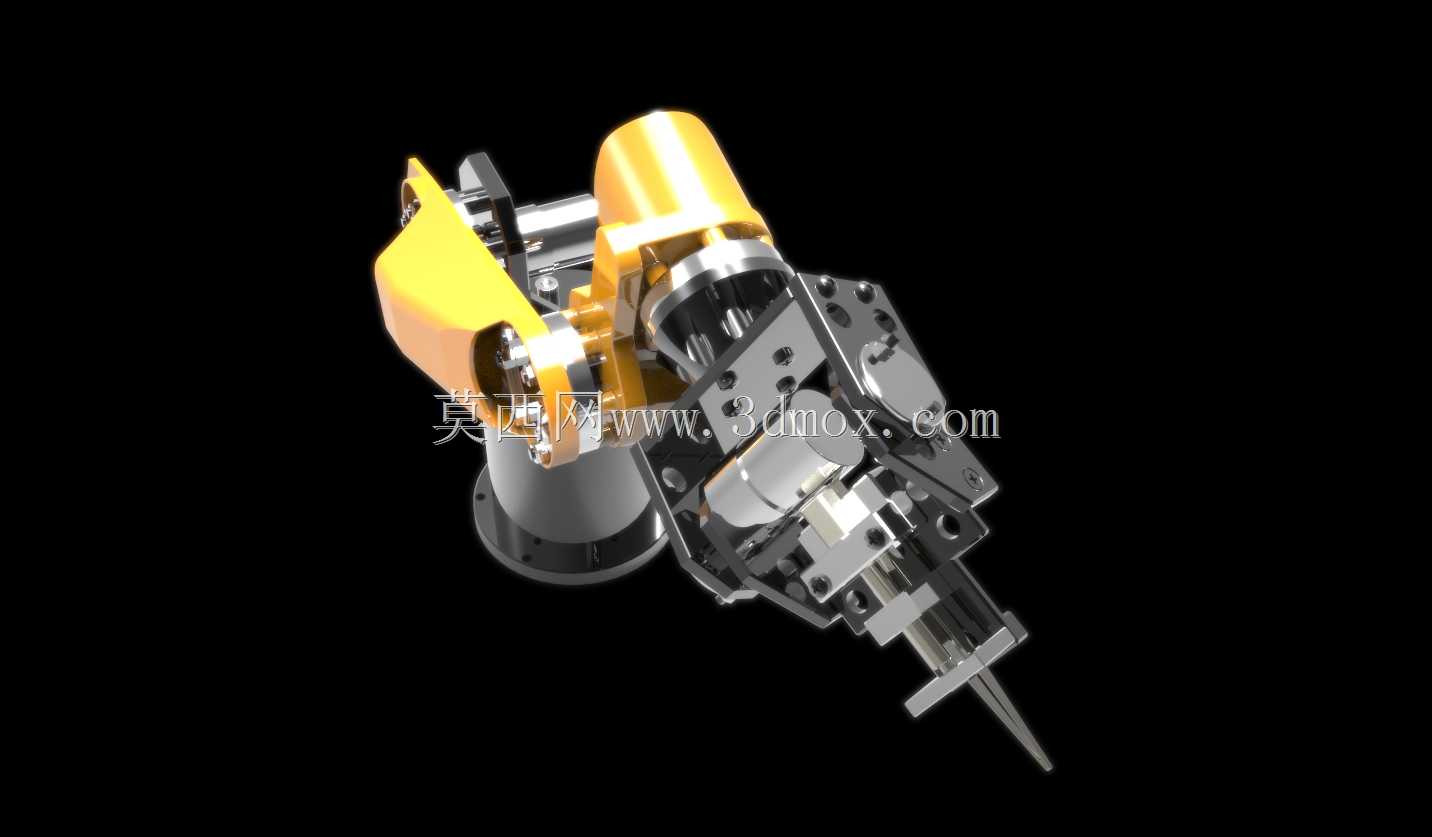

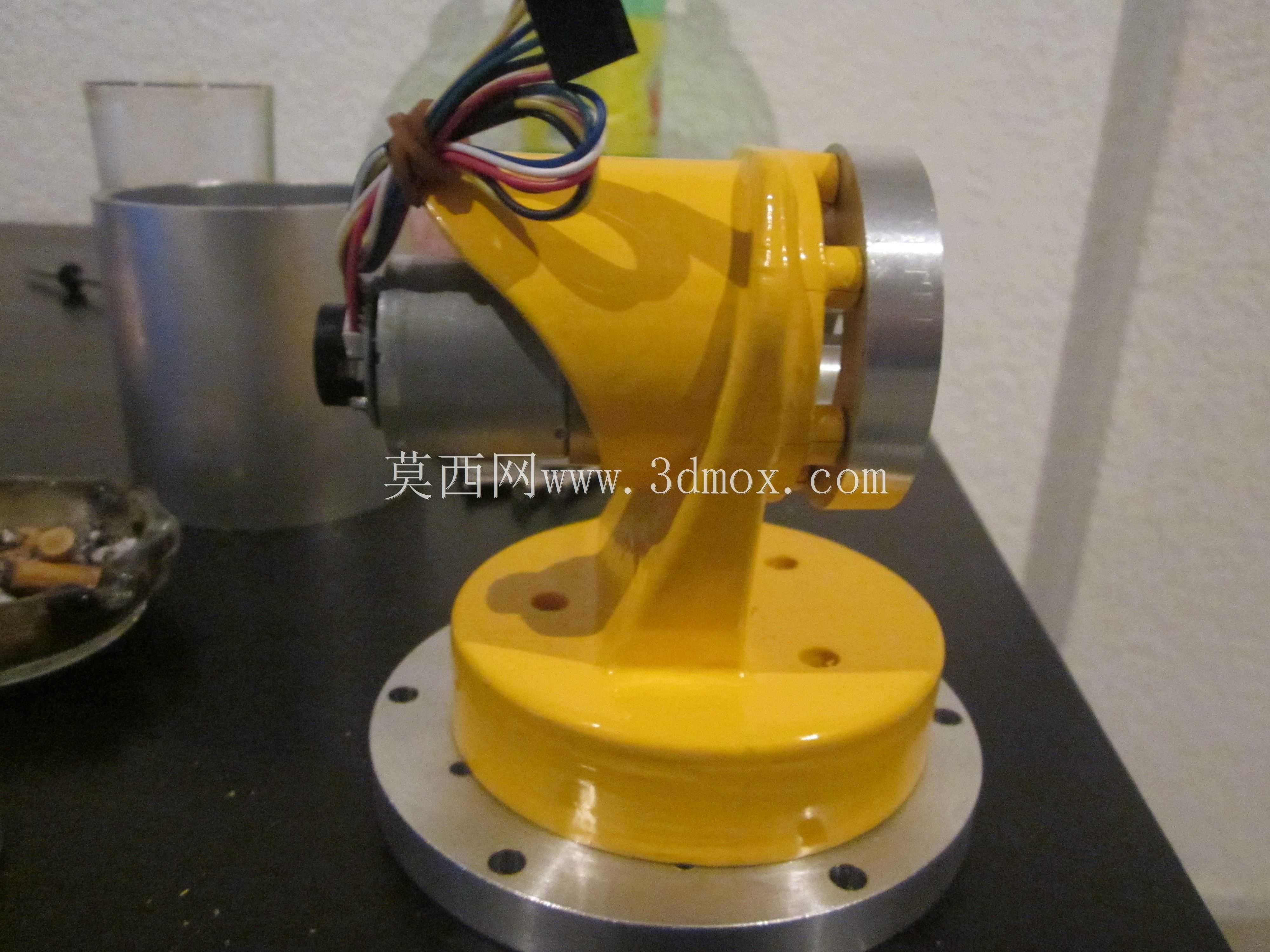

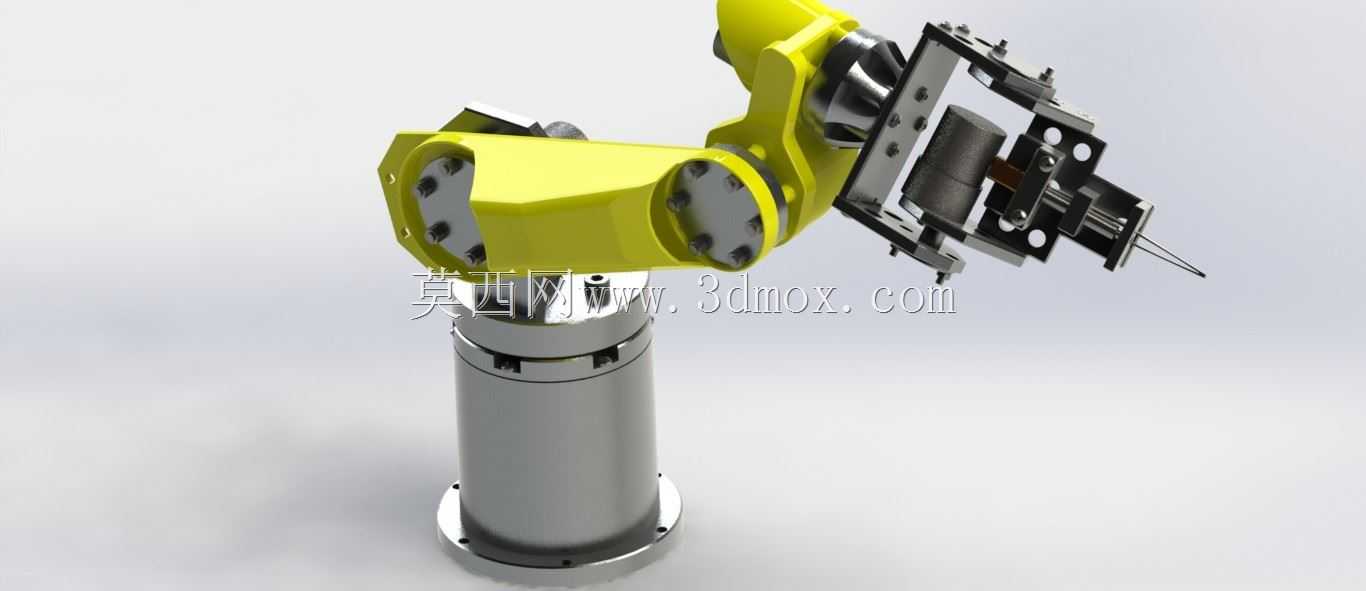

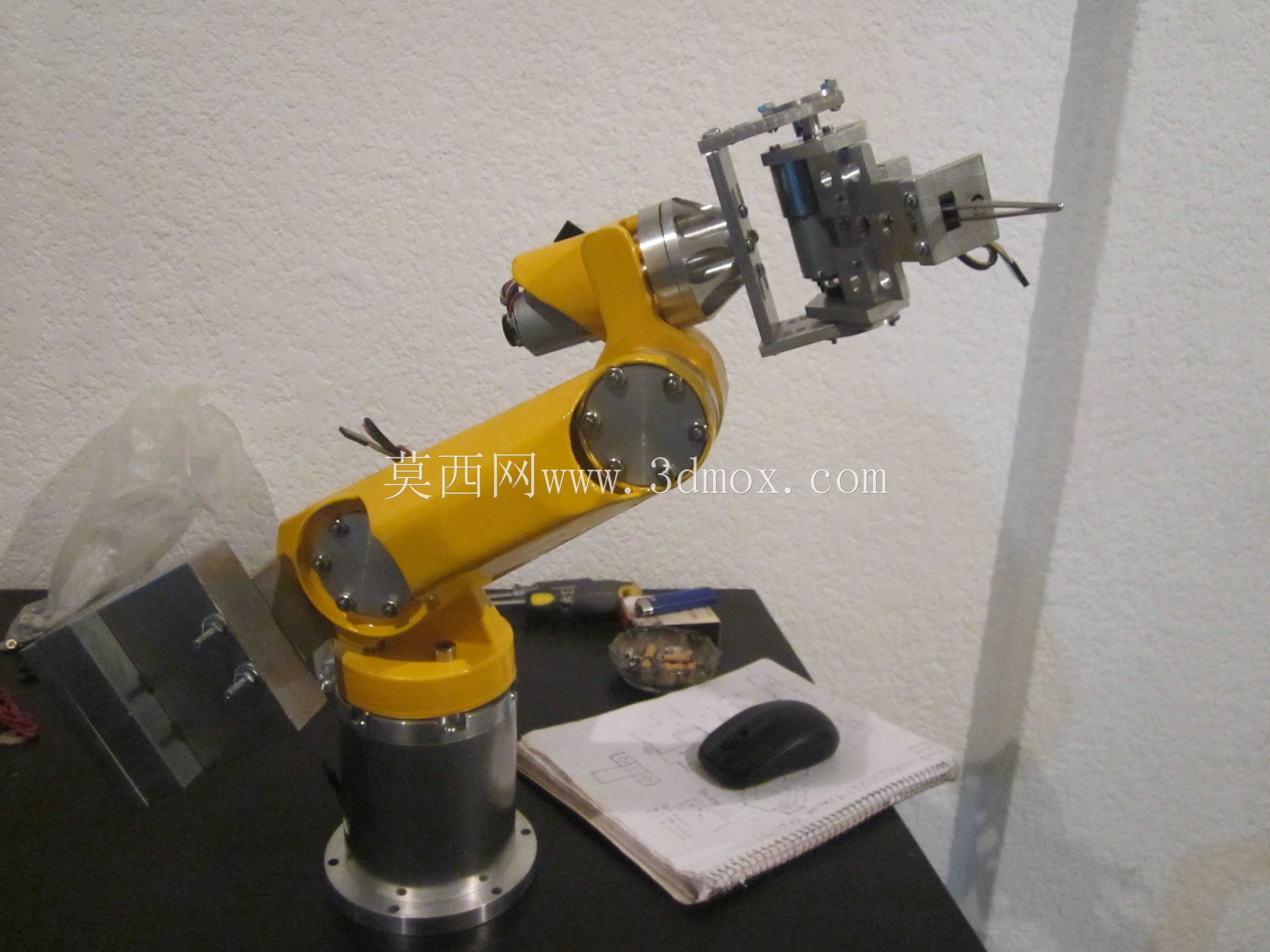

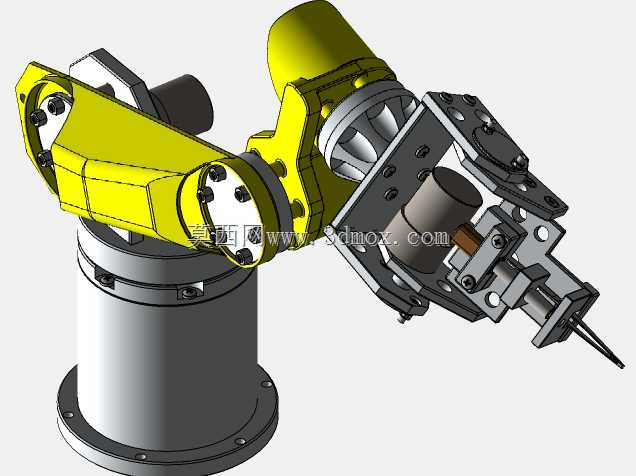

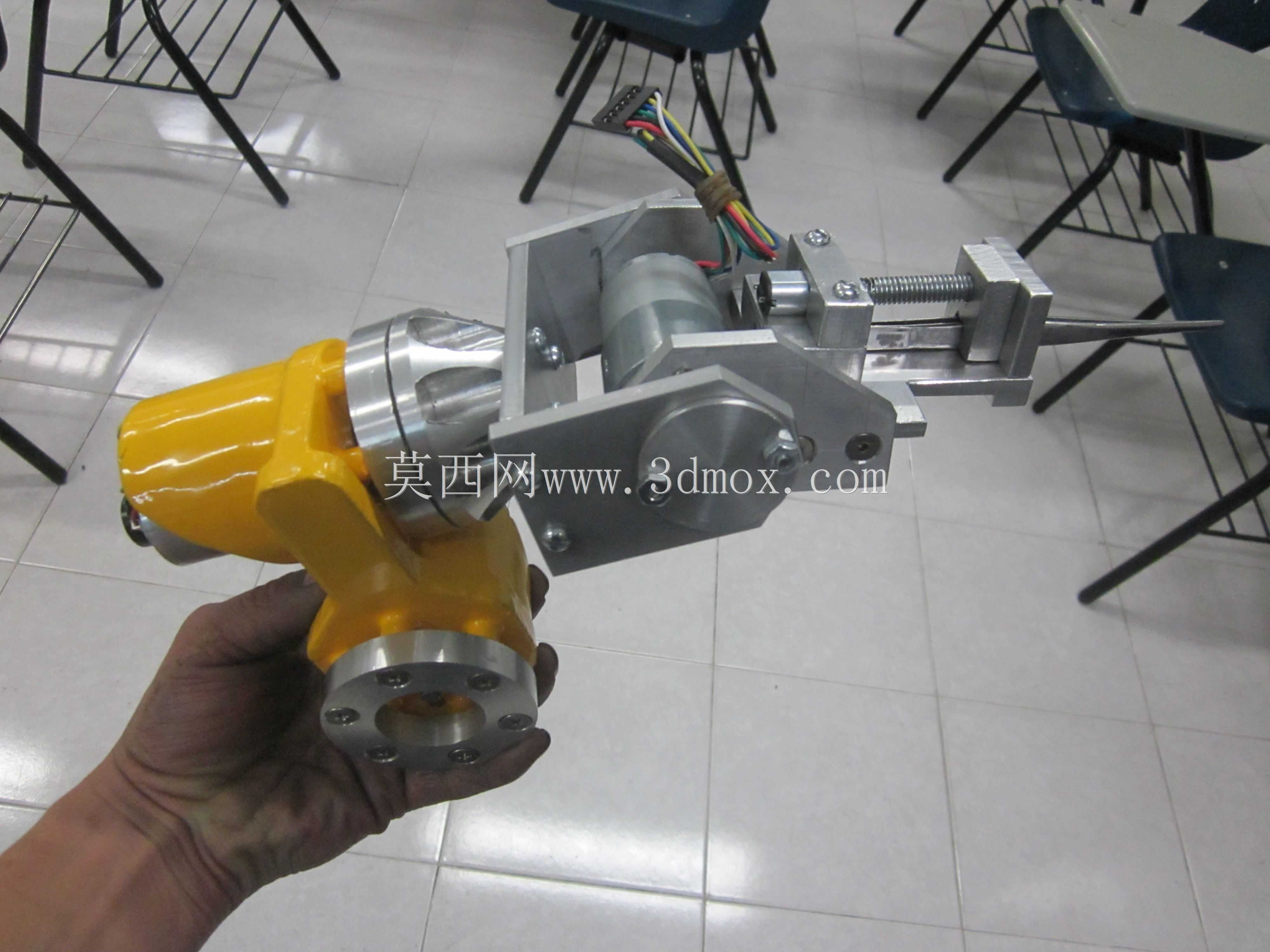

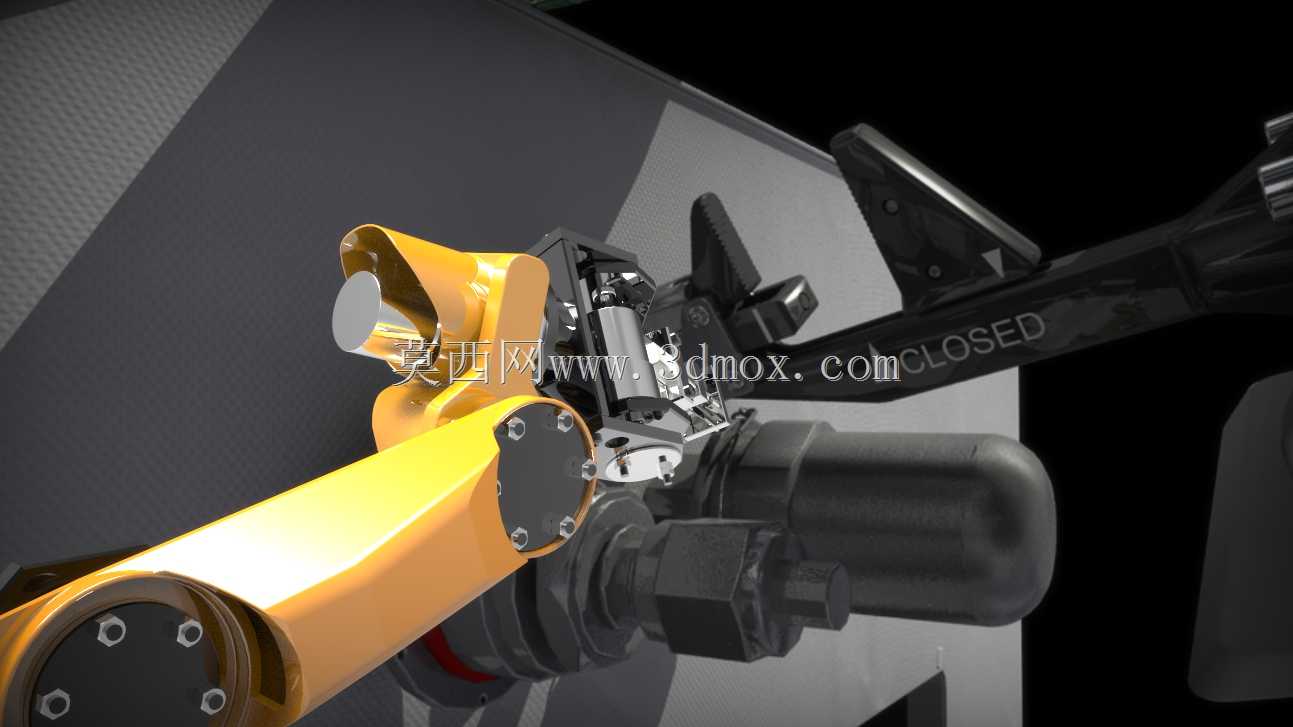

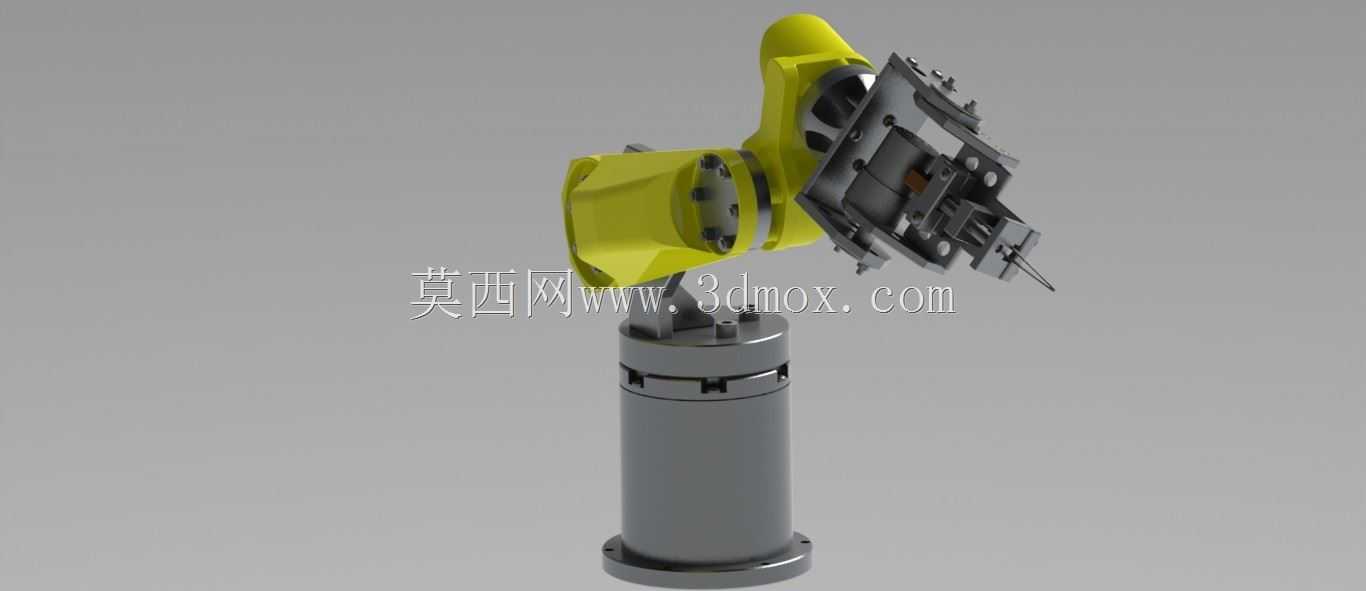

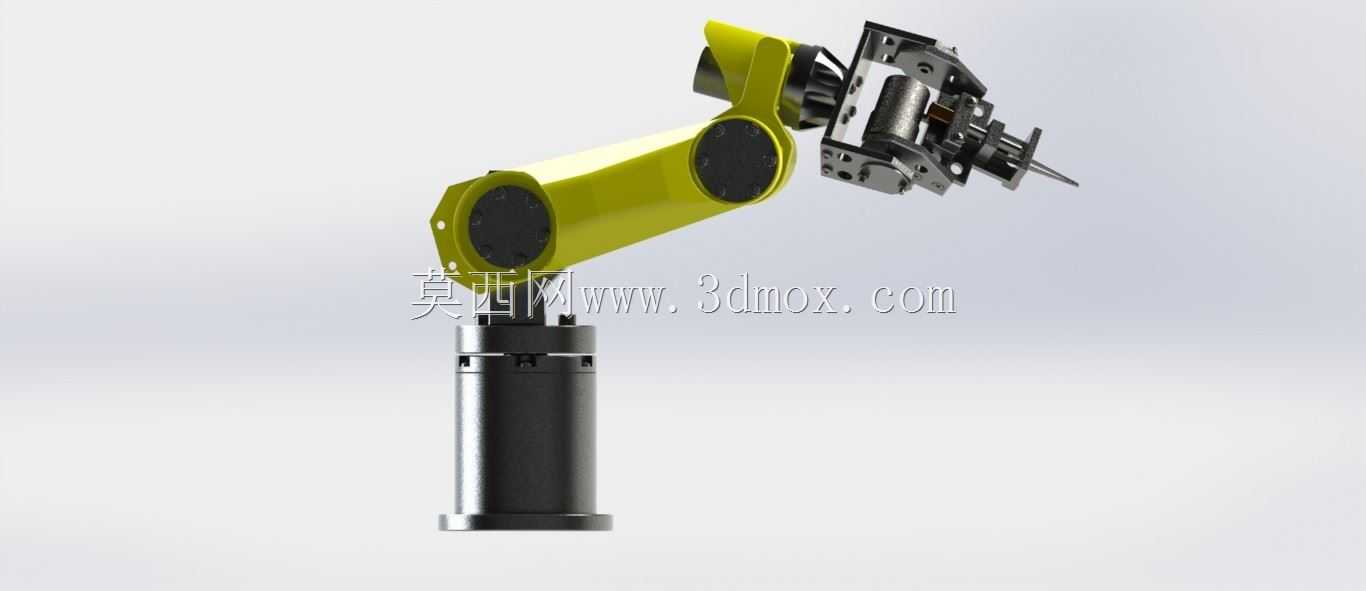

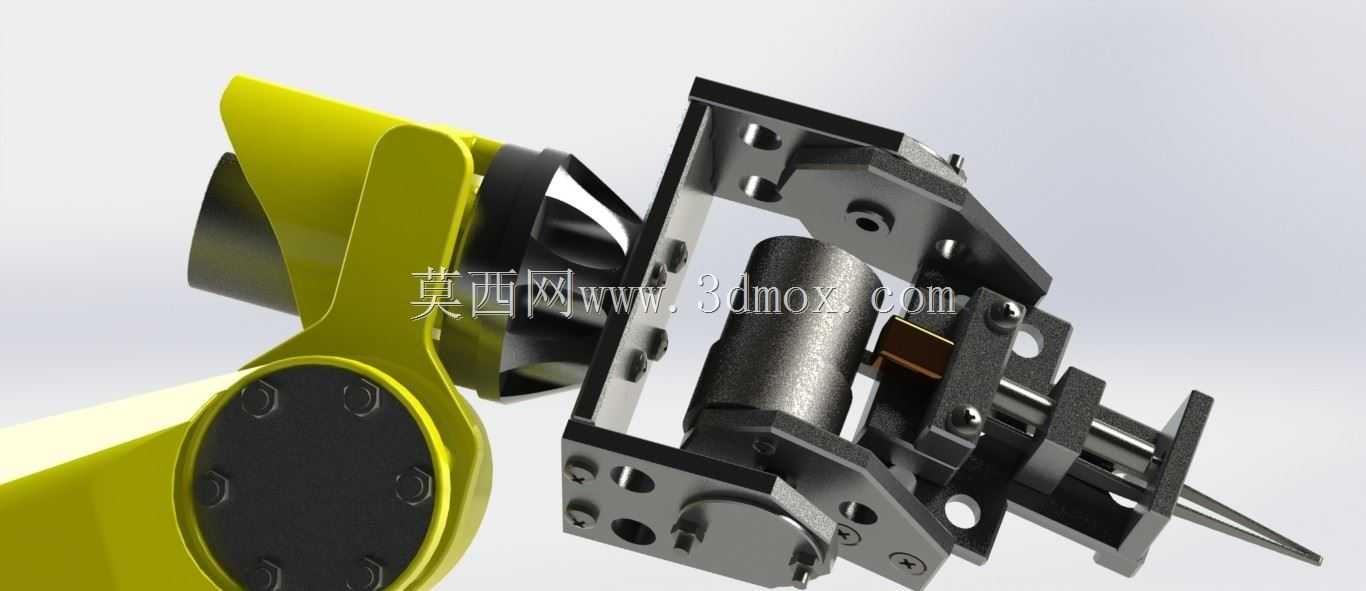

这款多关节机械臂主要面向3C电子精密装配、小型零部件上下料、实验室样本转运、轻量工件打磨抛光等场景，适配狭小空间内的高精度重复作业需求，可替代人工完成高频次、高定位精度要求的重复性操作，降低人工操作的误差率与劳动强度，在电子制造、生物医药、轻工包装等领域的自动化产线中可作为核心执行单元嵌入，搭配视觉系统还可完成无序分拣、精密对位等复杂工序。从功能特性来看，该机械臂采用垂直多关节构型，底座为圆柱式固定安装结构，可实现整臂的周向回转，中部两个关节分别完成大臂俯仰、小臂摆动动作，末端腕部结构可实现多自由度姿态调整，末端搭载的夹取式执行器可适配小型工件的夹持作业，各关节的传动结构做了紧凑化布局，在保证运动范围的同时尽可能缩减了自身结构体积，避免作业过程中与周边产线设备发生干涉。设计思路上，整体采用模块化拆分逻辑，底座、关节臂段、腕部、末端执行器均为独立可拆分单元，既方便生产阶段的零部件加工与装配，也便于后期运维过程中的易损件更换；关节处的动力与传动部件做了内置式布局，外部采用流线型护罩包覆，既可以阻挡生产环境中的粉尘、切削液侵入内部传动结构，也能避免作业过程中人员肢体误触运动部件引发安全风险，黄灰配色的护罩既符合工业设备的视觉识别要求，也能在产线环境中清晰呈现机械臂的运动轮廓，方便周边作业人员预判运动轨迹。外形尺寸与安装边界方面，圆柱底座采用法兰式安装设计，安装时只需在预设工位预留匹配直径的圆形安装面，通过紧固件完成底座固定即可，无需额外搭建复杂的支撑机架；整臂伸展后的最大作业半径覆盖中小型工位的操作范围，收缩状态下的占地空间较小，可直接嵌入现有桌面式工位、小型流水线旁侧，不需要对原有产线布局做大规模改造；各关节的运动行程做了机械限位与软限位的双重设计，避免超程运动引发的设备碰撞，末端执行器的夹持范围适配常见的小型柱状、片状工件，用户也可根据实际作业需求快速更换不同类型的末端工具，拓展机械臂的适用场景。
