方形外转子动力轴流风机结构设计

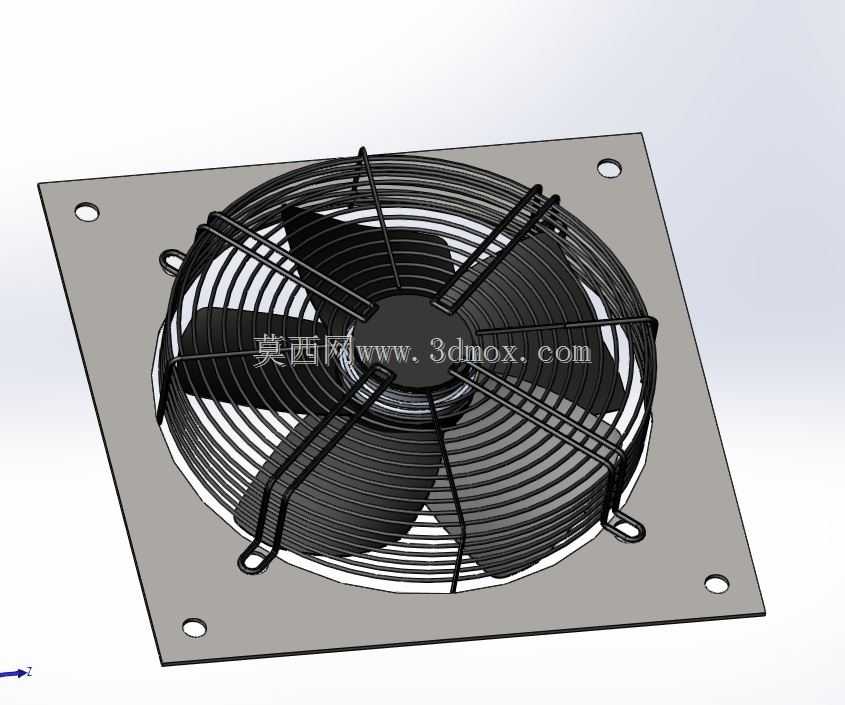

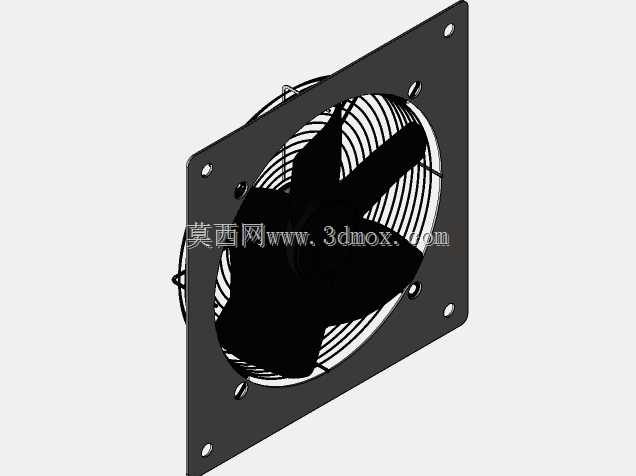

这款方形安装式轴流风机，主要面向工业设备散热、密闭空间通风换气、小型工况区域空气循环等场景设计，可适配机柜散热、冷库冷风机组配套、厂房侧墙排风、设备舱通风等多种实际使用需求，能够在低阻力工况下持续输送大流量空气，快速带走区域内积聚的热量、潮气或浑浊空气，维持空间内的空气流通与温度稳定。从功能特性来看，该风机采用外转子驱动结构，将电机转子直接与风轮集成设计，大幅缩短了整机的轴向尺寸，让整体结构更加紧凑，同时外转子结构的转动惯量分布更均匀，运行时的振动幅度更小，噪音表现更优，适合对安装空间有严格限制、对运行噪音有一定要求的使用场景。风轮采用五片宽弦圆弧叶片设计，叶片经过气动角度优化，在相同转速下能够推动更多空气通过，同时降低叶片表面的气流分离损失，提升送风效率，叶片前缘做了圆滑过渡处理，能够减少切割气流时产生的涡流噪音，提升运行平顺性。风机前部配置了一体式金属防护网罩，网罩采用径向辐条搭配环形加强筋的结构，既能够避免异物接触高速转动的风轮引发安全隐患，又能尽可能降低网罩对气流的阻挡损耗，网罩与外框采用卡扣加焊接的固定方式，长期运行不会出现松动异响。安装结构采用方形薄钢板外框设计，外框四个角预留了标准圆形安装孔，安装时可直接通过螺栓将风机固定在墙面、设备面板或者支架上，无需额外制作适配转接件，安装边界规整，方形外框的平面度经过校准，安装后能够与安装面紧密贴合，避免出现漏风缝隙影响送风效率。设计过程中充分考虑了实际安装的兼容性，外框的安装孔位采用行业通用的孔距规格，能够直接替换同尺寸规格的老旧轴流风机，无需对原有安装结构进行改造，降低了设备升级更换的成本。风轮与外框之间预留了均匀的转动间隙，既避免了运行过程中风轮与外框发生刮擦，又尽可能缩小了间隙尺寸，减少气流从间隙处回流的损失，提升风机的实际送风效率。整机的结构件多采用金属材质制作，外框表面做了防锈喷涂处理，能够适应潮湿、多粉尘的复杂工况环境，延长设备的实际使用寿命，后部的电机端预留了接线空间，方便现场布线接线，降低施工难度。
