曲柄滑块式旋转直线转换活塞传动结构

项目分类:3D模型 发布时间:2021-05-26 ID:188365
  • 曲柄滑块式旋转直线转换活塞传动结构
  • 曲柄滑块式旋转直线转换活塞传动结构
  • 曲柄滑块式旋转直线转换活塞传动结构
  • 曲柄滑块式旋转直线转换活塞传动结构
  • 曲柄滑块式旋转直线转换活塞传动结构
  • 曲柄滑块式旋转直线转换活塞传动结构
  • 曲柄滑块式旋转直线转换活塞传动结构

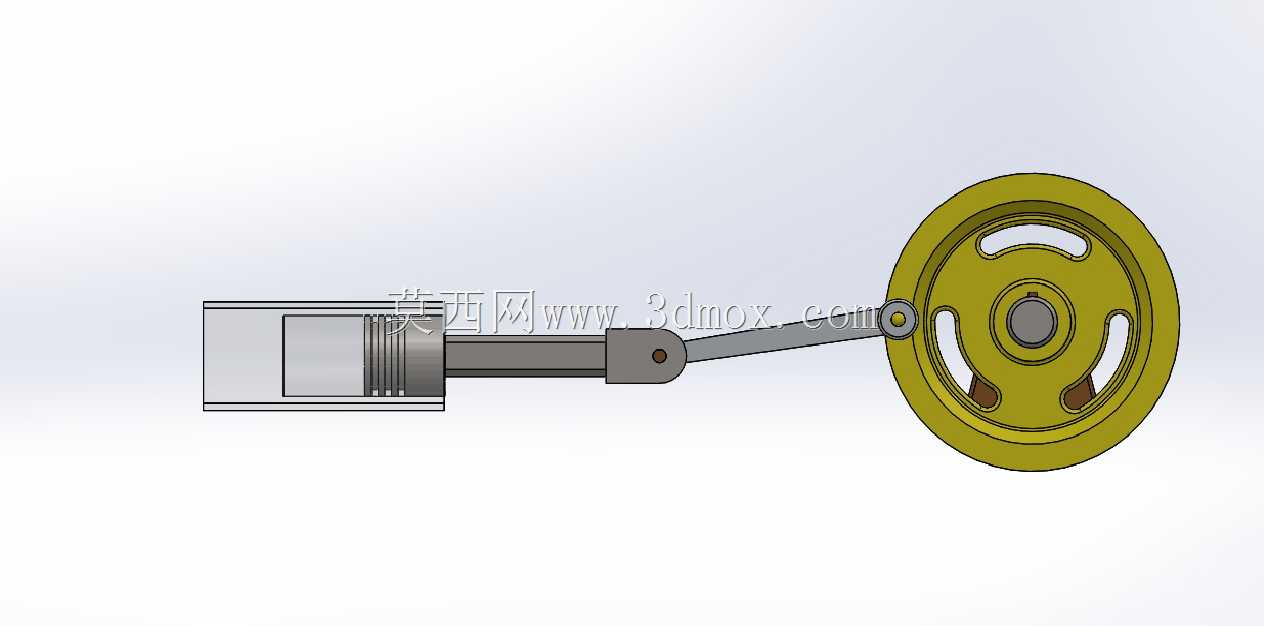

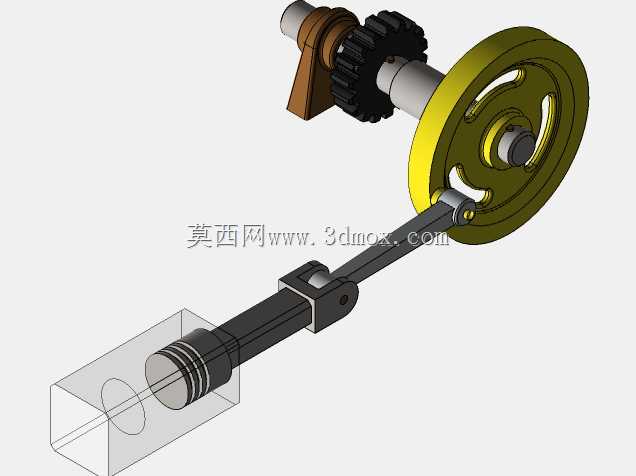

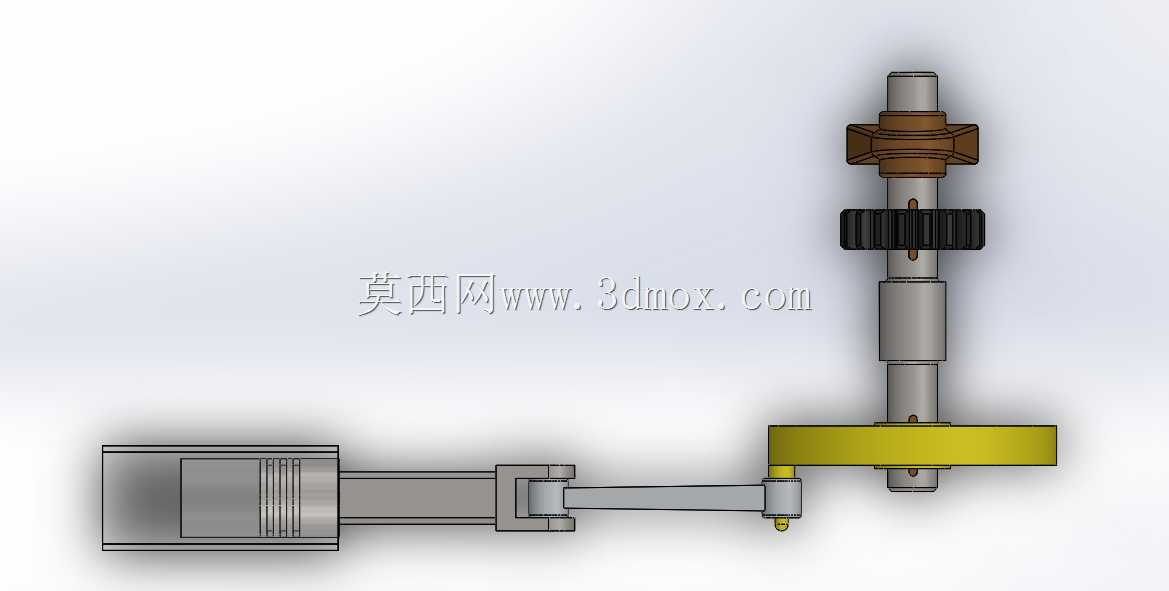

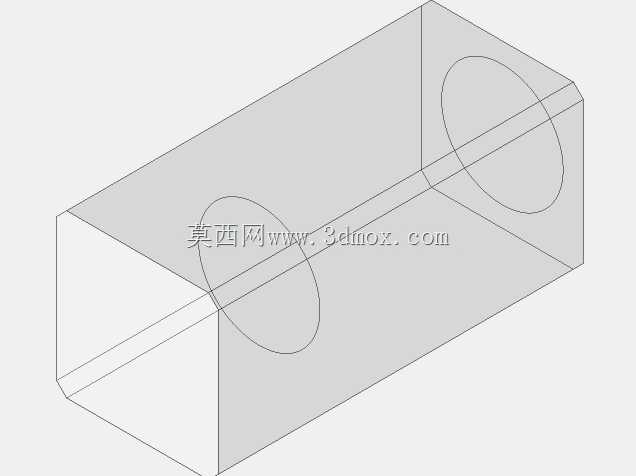

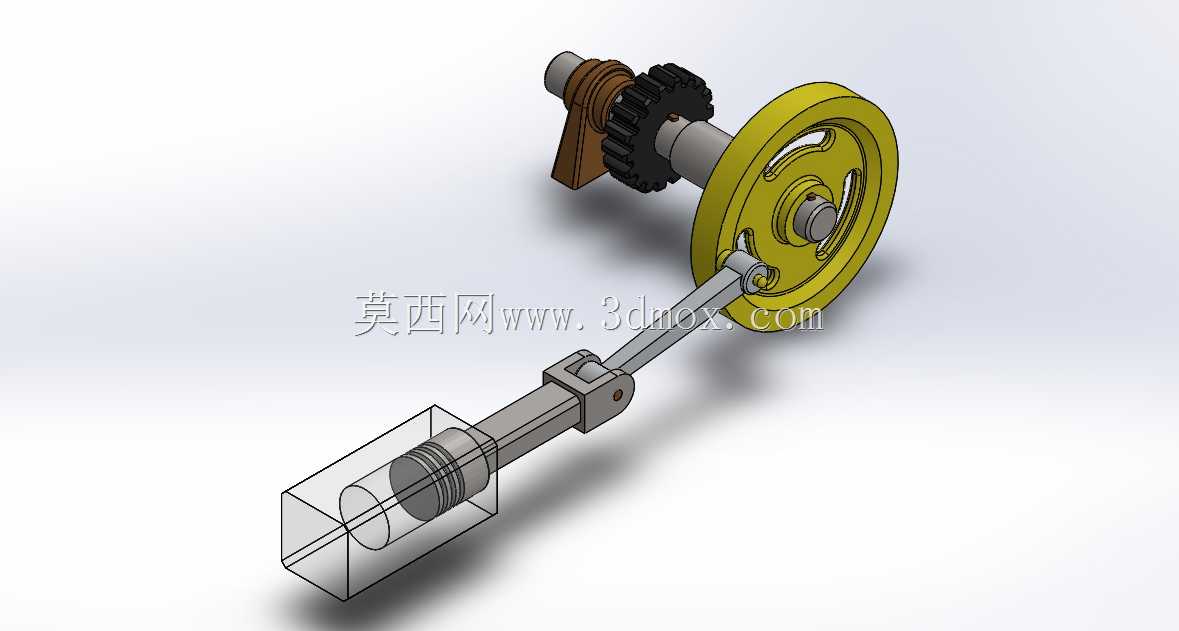

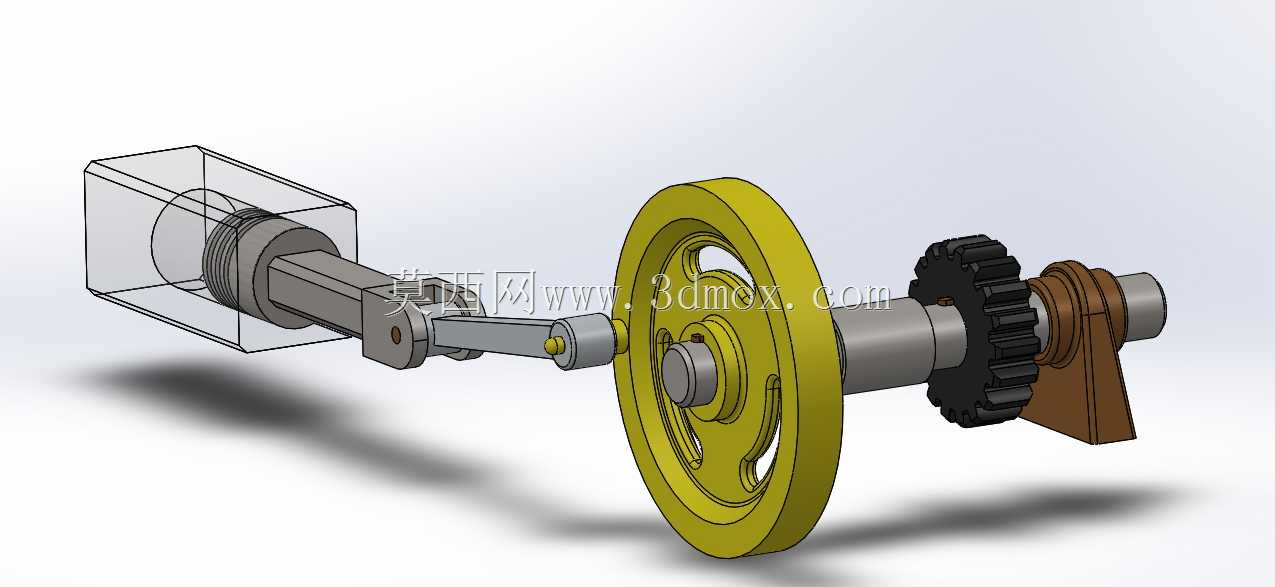

该活塞传动结构是典型的曲柄滑块运动转换机构,核心作用是将旋转轴的圆周运动转化为活塞的往复直线运动,或是反向将活塞的直线推力转化为旋转轴的扭矩输出,广泛应用于内燃机、往复式压缩机、小型冲压设备、计量泵等需要实现旋转与直线运动互换的工业场景中。整套结构由带传动齿轮的输入轴、配重飞轮、曲柄销、传动连杆、活塞组件、透明模拟缸体六部分构成,设计时优先考虑运动干涉规避与传动效率平衡:飞轮采用辐条式镂空结构,既保留足够的转动惯量来平稳曲柄过上下止点的转速波动,又尽可能降低整体转动惯量带来的启动阻力,轮缘位置预留的减重孔同时可作为动平衡调校的配重安装位。传动连杆采用两端带铰接孔的杆状结构,与曲柄销、活塞销的配合位置预留了标准轴承安装间隙,避免高速往复运动时出现铰接点卡滞或磨损过快的问题,杆身截面做了等强度优化,在满足推拉载荷强度要求的前提下尽可能降低往复运动质量,减少惯性冲击。活塞部分采用分体式结构设计,活塞环位置预留了密封件安装槽,可适配不同介质的密封需求,透明模拟缸体直观展示了活塞的往复行程边界,缸体内径与活塞外径采用基孔制间隙配合,既保证活塞运动顺畅,又能控制横向窜动量在合理范围内。输入轴端的传动齿轮采用标准渐开线齿形,可直接与动力输出端的驱动齿轮啮合,轴肩位置设计了轴承安装位与轴向定位台阶,能快速适配标准轴承座的安装需求,整套机构的安装边界以输入轴轴线、缸体轴线为定位基准,横向安装尺寸以飞轮最大外径为边界,纵向安装尺寸以活塞下止点到齿轮端面的距离为边界,无需额外定制安装基座即可直接搭载在教学演示台、小型动力试验台架上使用,也可作为核心传动单元集成到专用动力设备中。在教学场景中,该结构可直观展示曲柄滑块机构的运动死点、传动角变化、惯性力平衡等机械原理知识点;在工业设备开发场景中,该结构的参数化设计可快速调整曲柄半径、连杆长度、活塞直径来匹配不同的行程、推力需求,大幅缩短同类传动结构的开发周期。
