可调节式拨动栓锁结构设计

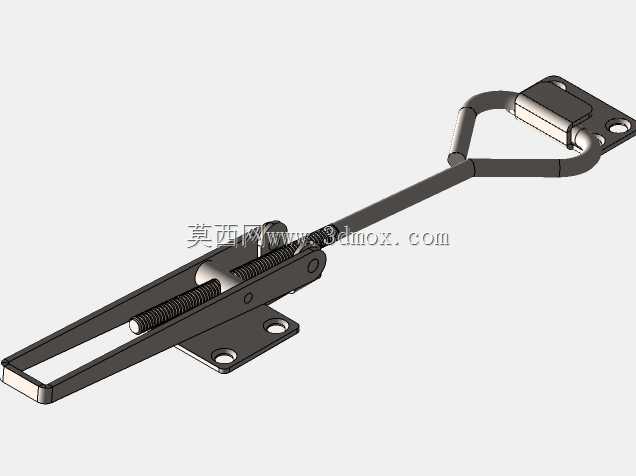

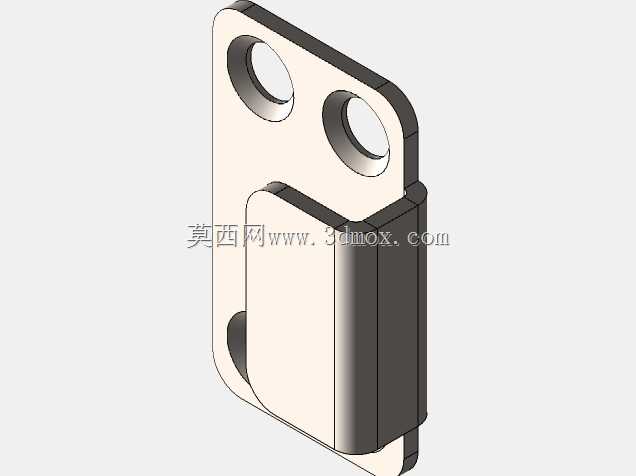

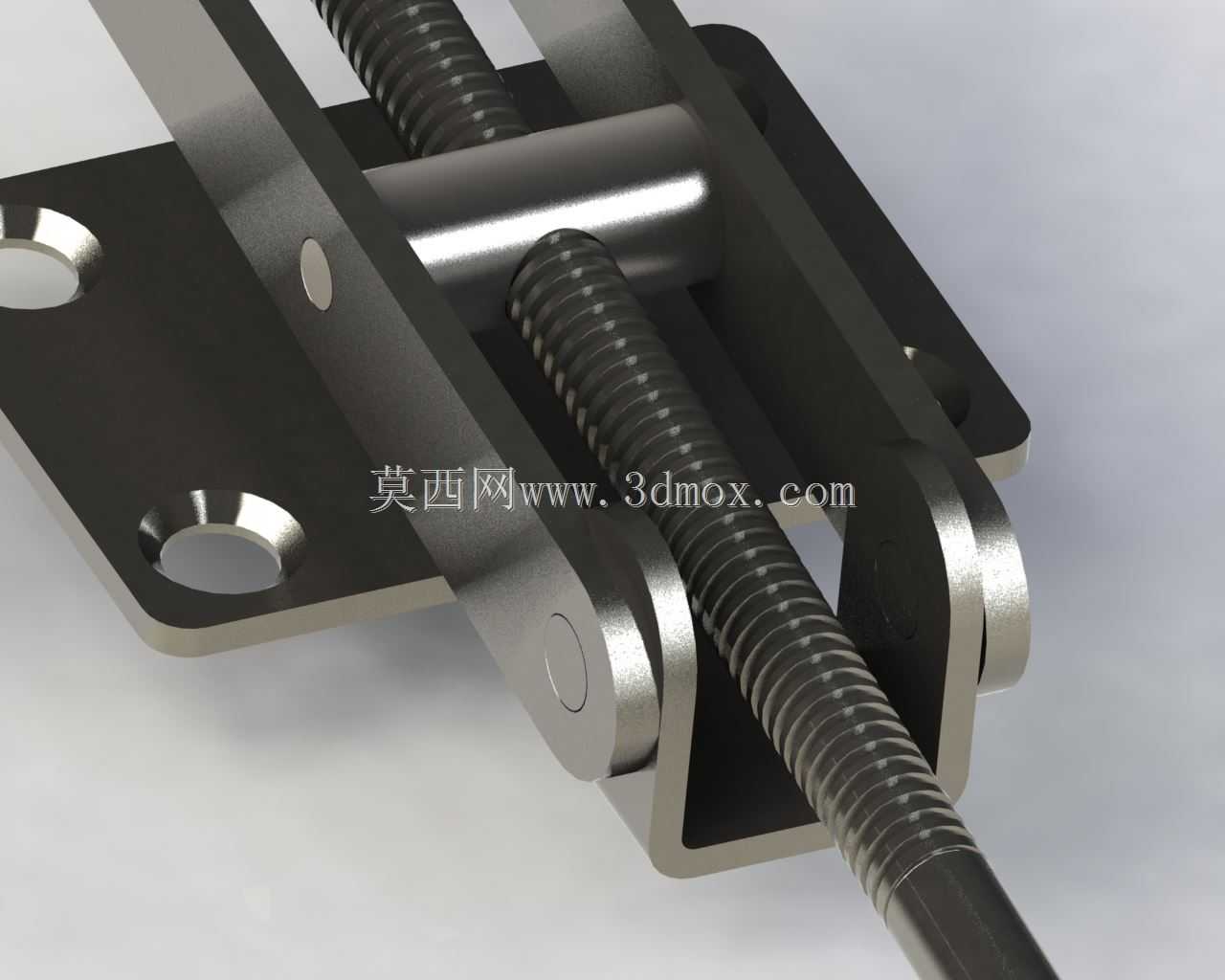

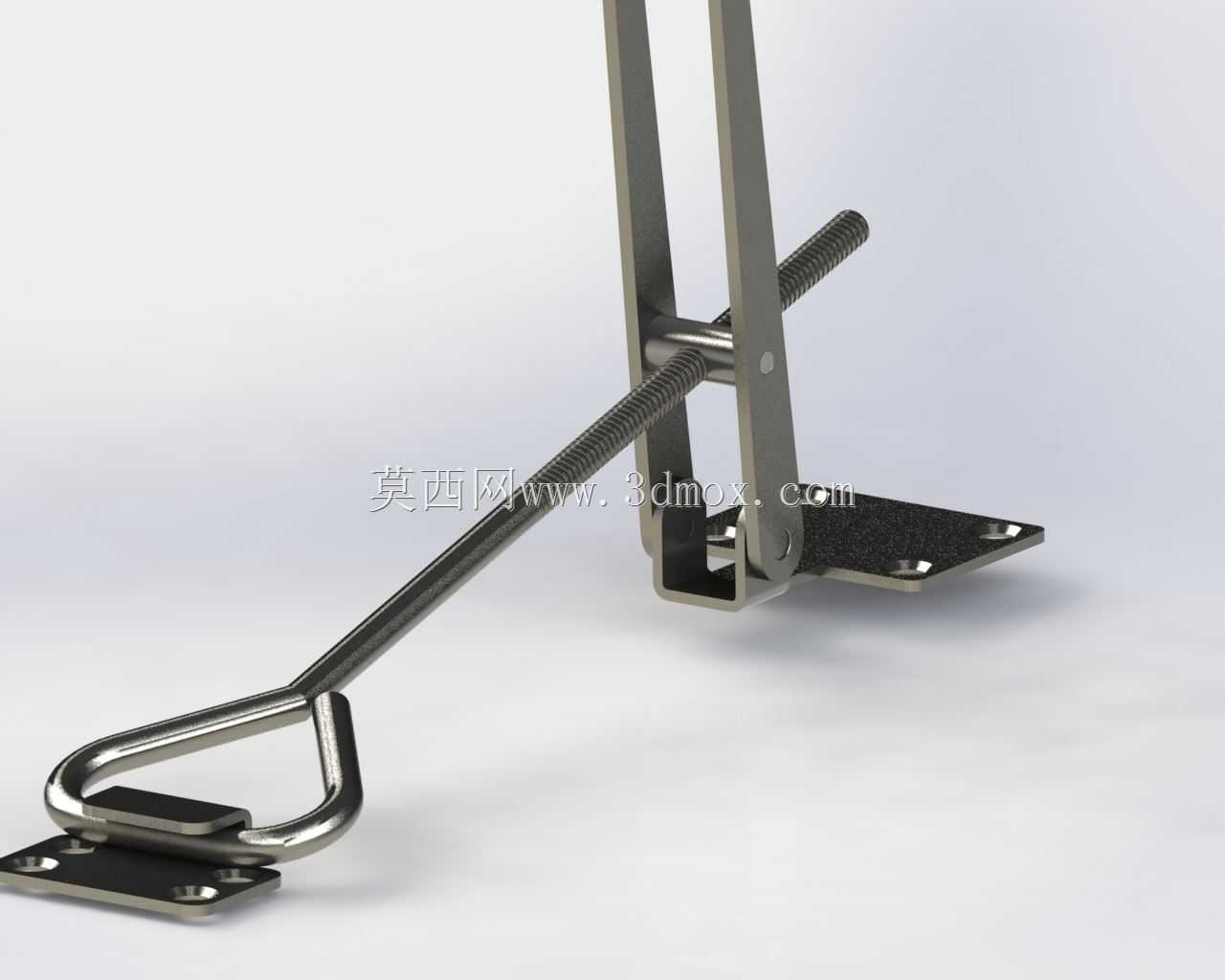

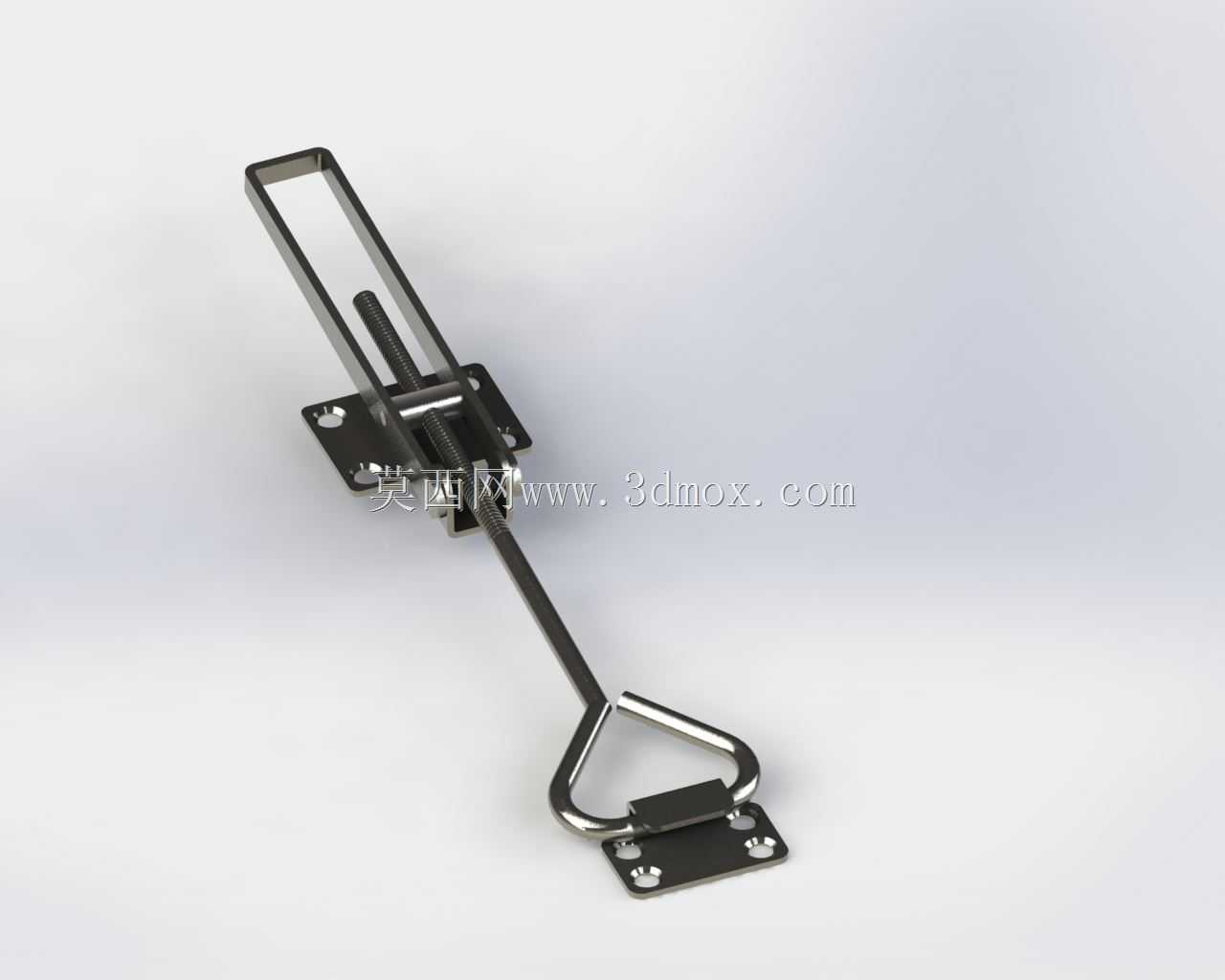

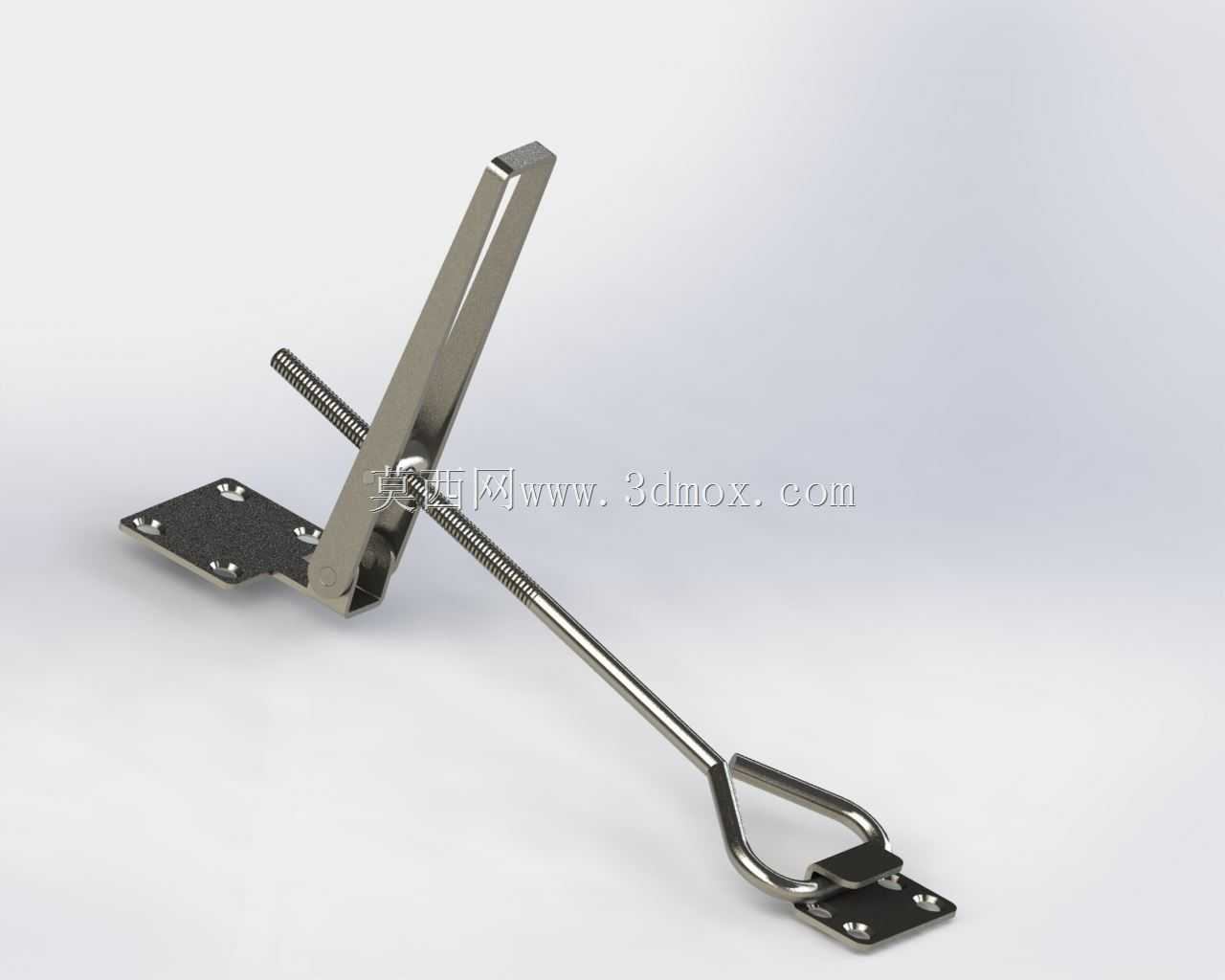

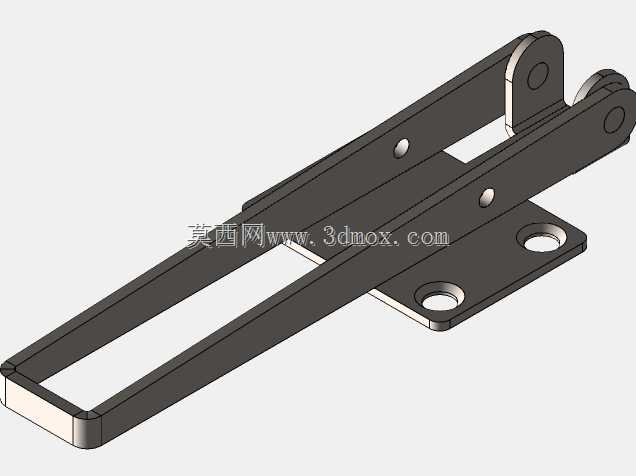

这款可调节拨动栓锁主要面向工业设备舱门、特种机箱机柜、户外防护设施以及需要频繁启闭的检修门场景使用，在各类需要可靠锁止同时兼顾快速操作需求的装配场景中，能够替代传统固定式插销，解决常规锁具无法适配安装位公差、长期使用松旷后锁止失效的痛点。在实际使用过程中，该锁具通过带螺纹的调节栓杆实现锁止行程的微调，当门板与门框存在加工误差、或是长期使用出现结构形变时，无需重新打孔调整安装座位置，仅通过旋转栓杆即可适配不同的啮合间隙，始终保持稳定的锁止张力，避免门扇晃动产生异响或是意外脱开。从功能特性来看，该锁具采用铰接式联动结构，拨动操作端时通过连接片带动栓杆做直线伸缩动作，操作力传导顺畅，单侧拨动即可完成解锁或锁止动作，无需额外工具辅助，操作人员单手即可完成操作，适合需要快速启闭的应急通道、设备检修口场景。锁体的安装底座采用带沉孔的平板式设计，安装时可通过螺栓穿过沉孔将底座固定在门扇侧的安装面上，铰接支座与底座采用一体化折弯成型结构，配合销轴连接活动拨动臂，活动部位的配合间隙经过优化设计，既保证转动灵活无卡滞，又不会出现过大旷量影响锁止精度。设计过程中重点考量了受力传递路径，锁止状态下栓杆承受的横向冲击力会通过铰接支座直接传导至安装底座，再分散到整个门扇安装面，避免应力集中在活动连接部位导致结构变形，栓杆表面的螺纹结构除了实现行程调节功能外，还可以配合锁紧螺母实现调节后的位置固定，防止设备运行过程中振动导致栓杆移位，保障锁止可靠性。外形方面，锁体整体采用扁平化布局，安装后突出安装面的高度较低，不会在门扇外侧形成突兀的凸起，避免人员通行时发生勾挂磕碰，活动拨动臂的操作端做了圆弧过渡处理，操作时手感舒适不会划伤手部。安装边界上，底座的两个安装孔位间距经过标准化设计，能够适配市面上多数常规工业机柜的预留安装位，替换原有锁具时无需改动原有安装孔位，降低改装成本，栓杆的伸缩行程预留了足够的调节余量，能够覆盖一定范围内的门板与门框间隙偏差，对于不同厚度的门扇、或是存在装配公差的场景都有良好的适配性，在户外使用场景下，该结构的活动连接部位可预留润滑脂填充空间，长期使用也能保持操作顺畅，不易出现锈蚀卡滞的问题。
